Landmark® Servohydraulische Prüfsysteme
Die Landmark® Prüfsysteme von MTS liefern sowohl bei komplexen thermomechanischen Ermüdungsprüfungen als auch bei gängigen Zug- und Druckprüfungen sowie bei vielen anderen Prüfungen präzise, wiederholbare Ergebnisse. Diese robusten Systeme mit SureCoat®-Technologie, die für eine im Vergleich zu herkömmlich verchromten Zylinderkolbenstangen um das Zehnfache längere Lebensdauer der Kolbenstange sorgt, tun jahrelang zuverlässig ihren Dienst.
Anwendungen
-
Dynamisch-zyklisch
- Rissausbreitung
- CTOD (Crack Tip Opening Displacement bzw. Rissspitzenaufweitungsauslenkung)
- Dynamische Einstufung
- Dynamisch-mechanische Analyse (DMA)
- Ermüdungsrisswachstum
- Hochzyklische Ermüdung (HCF)
- High-temperature
- Jlc-CTOD
- Klc
- Niederzyklische Ermüdung (LCF)
- Statische Prüfung
Prüfkörper
-
Verbundwerkstoffe
- Kohlefaser
- Keramik-Matrix
- Verbundwerkstoffe
- Metall-Matrix
- Polymer-Matrix
-
Polymere
- Elastomere Werkstoffe
- Elastomere
- Kunststoffe
- Polymere
- Gummi
- Keramik
- Metalle
- Komponenten für medizinische Geräte
- Aluminium
Prüfnormen
- ASTM D3039
- ASTM D2344
- ASTM D790
- ASTM D3518
- ASTM D5023
- ASTM D5024
- ASTM D5026
- ASTM D5418
- ASTM D5992
- ASTM D6272
- ASTM D7028
- ASTM E21
- ASTM E290
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ASTM E9
- ISO 10113
- ISO 10275
- ISO 14125
- ISO 6892-1
- ISO 6892-2
- ISO 7438
- ISO 14129
- ISO 527-4
- ISO 527-5
- ISO 6721-4
- ISO 6721-12
- EN 2561
- EN 2562
- EN 2597
- EN 2746
- EN 6031
Wichtige Produktmerkmale
Branchenstandard
Führend im Bereich servohydraulischer Prüftechnologien
Genaue/ reproduzierbare Ergebnisse
Die extreme Steifigkeit und die optimale Ausrichtung des Rahmens sorgen für präzise Ergebnisse
Unübertroffenes Know-how
Kompetenz in Fragen der Anwendung, Service und Support
Vielseitig
Vielzahl von Prüfmöglichkeiten für Anwendungen mit kleinen und großen Kräften
Modellvergleich
Modell 370.02
- Max. Nennkraft: 25 kN (5,5 kip)
- Tischmodell
- Prüfung von Materialien mit geringerer Festigkeit wie Kunststoffe, Aluminium und andere
- Ideal für Dauerfestigkeitsprüfungen bei kleinen Komponenten
- Erhältlich in Standard- oder verlängerter Höhe
Modell 370.10
- Max. Nennkraft: 100 kN (22 kip)
- Floor-standing
- Erhältlich in Standard- oder verlängerter Höhe
Modell 370.25
- Max. Nennkraft: 250 kN (55 kip)
- Floor-standing
- Erhältlich in Standard- oder verlängerter Höhe
Modell 370.50
- Max. Nennkraft: 500 kN (110 kip)
- Floor-standing
- Erhältlich in Standard- oder verlängerter Höhe
Fallstudien
Umfassende Produktinformationen
Technische Daten des Boden-Lastrahmens
LASTRAHMEN |
DIAGRAMM |
|
|
|
MODELL |
|
|
|
TECHNISCHE DATEN¹ |
DETAIL |
EINHEITEN |
370.10 |
|
370.25 |
|
370.50 |
|
|
|
|
Aktuator |
Aktuator |
Aktuator |
Aktuator |
Aktuator |
Aktuator |
|
|
|
integriert |
integriert in |
integriert |
integriert in |
integriert |
integriert in |
|
|
|
in Unterteil |
Querhaupt |
in Unterteil |
Querhaupt |
in Unterteil |
Querhaupt |
Nennkraft |
|
kN |
100 |
100 |
250 |
250 |
500 |
500 |
(dynamische Nennkraft) |
|
(kip) |
(22) |
(22) |
(55) |
(55) |
(110) |
(110) |
Verfügbare Aktuatorwerte₁ (Nennwert) |
kN |
15, 25, 50, 100 |
15, 25, 50, 100 |
100, 250 |
100, 250 |
250, 500 |
250, 500 |
|
|
|
(kip) |
(3,3, 5,5, 11, 22) |
(3,3, 5,5, 11, 22) |
(22, 55) |
(22, 55) |
(55, 110) |
(55, 110) |
Dynamischer Aktuatorhub₁ |
|
mm |
100, 150, 250 |
100, 150, 250 |
150, 250 |
150, 250 |
150 |
150 |
|
|
(Zoll) |
(4, 6, 10) |
(4, 6, 10) |
(6, 10) |
(6, 10) |
(6) |
(6) |
Min. erforderliche Prüfraumhöhe – |
A |
mm |
140 |
70 |
231 |
159 |
427 |
345 |
Standardhöhe₂ |
|
(Zoll) |
(5,5) |
(2,8) |
(9,1) |
(6,3) |
(16,8) |
(13,6) |
Max. zulässige Prüfraumhöhe – |
A |
mm |
1283 |
1213 |
1621 |
1549 |
2085 |
2002 |
Standardhöhe₃ |
|
(Zoll) |
(50,5) |
(47,8) |
(63,8) |
(61,0) |
(82,1) |
(78,8) |
Min. erforderliche Prüfraumhöhe – |
A |
mm |
363 |
292 |
485 |
413 |
k. A. |
k. A. |
Verlängerte Höhe₂ |
|
(Zoll) |
(14,3) |
(11,5) |
(19,1) |
(16,3) |
k. A. |
k. A. |
Max. zulässige Prüfraumhöhe – |
A |
mm |
1753 |
1683 |
2129 |
2058 |
k. A. |
k. A. |
Verlängerte Höhe₃ |
|
(Zoll) |
(69,0) |
(66,3) |
(83,8) |
(81,0) |
k. A. |
k. A. |
Arbeitshöhe₄ |
B |
mm |
922₈, ₁₅ |
922₁₅ |
922₈, ₁₅ |
922₁₅ |
922₁₅ |
922₁₅ |
|
|
(Zoll) |
(36,3) |
(36,3) |
(36,3) |
(36,3) |
(36,3) |
(36,3) |
Säulenabstand |
C |
mm |
533 |
533 |
635 |
635 |
762 |
762 |
(Prüfraumbreite) |
|
(Zoll) |
(21,0) |
(21,0) |
(25,0) |
(25,0) |
(30,0) |
(30,0) |
Säulendurchmesser |
D |
mm |
76,2 |
76,2 |
76,2 |
76,2 |
101,6 |
101,6 |
|
|
(Zoll) |
(3,00) |
(3,00) |
(3,00) |
(3,00) |
(4,00) |
(4,00) |
Unterteilbreite |
E |
mm |
1018 |
1018 |
1112 |
1112 |
1351 |
1351 |
|
|
(Zoll) |
(40,1) |
(40,1) |
(43,8) |
(43,8) |
(53,2) |
(53,2) |
Unterteiltiefe |
F |
mm |
698 |
698 |
737 |
737 |
896 |
896 |
|
|
(Zoll) |
(27,5) |
(27,5) |
(29,0) |
(29,0) |
(35,3) |
(35,3) |
Diagonaler Abstand – |
G |
mm |
2580₈, ₁₁, ₁₅ |
2649₁₁, ₁₅ |
3084₈, ₁₁, ₁₅ |
3155₁₁, ₁₅ |
3629₁₁, ₁₅ |
3699₁₁, ₁₅ |
Standardhöhe₅ |
|
(Zoll) |
(101,6) |
(104,3) |
(121,4) |
(124,2) |
(142,9) |
(145,6) |
Diagonaler Abstand – |
G |
mm |
3084₈, ₁₁, ₁₅ |
3153₁₁, ₁₅ |
3589₈, ₁₁, ₁₅ |
3660₁₁, ₁₅ |
k. A. |
k. A. |
Verlängerte Höhe₅ |
|
(Zoll) |
(121,4) |
(124,1) |
(141,3) |
(144,1) |
k. A. |
k. A. |
Gesamthöhe – |
H |
mm |
2588₈, ₁₂, ₁₅ |
3028₉, ₁₅ |
3095₈, ₁₄, ₁₅ |
3490₁₀, ₁₅ |
3688 |
3961 |
Standardhöhe₆ |
|
(Zoll) |
(101,9) |
(119,2) |
(121,8) |
(137,4) |
(145,2) |
(155,9) |
Gesamthöhe – |
H |
N/m |
3058₈, ₁₃, ₁₅ |
3498₉, ₁₅ |
3603₈, ₁₄, ₁₅ |
3998₁₀, ₁₅ |
k. A. |
k. A. |
Verlängerte Höhe₆ |
|
(Zoll) |
(120,4) |
(137,7) |
(141,8) |
(157,4) |
k. A. |
k. A. |
Steifigkeit₇ |
|
N/m |
467 x 10⁶ |
467 x 10⁶ |
473 x 10⁶ |
473 x 10⁶ |
777 x 10⁶ |
777 x 10⁶ |
|
|
(lbf/Zoll) |
(2,66 x 10⁶) |
(2,66 x 10⁶) |
(2,7 x 10⁶) |
(2,7 x 10⁶) |
(4,44 x 10⁶) |
(4,44 x 10⁶) |
Gewicht |
|
kg |
635 |
820 |
875 |
1095 |
1570 |
1760 |
|
|
(lb) |
(1400) |
(1800) |
(1925) |
(2410) |
(3455) |
(3875) |
|
|
|
|
|
|
|
|
|
1. Grundlage aller in dieser Tabelle aufgeführten technischen Daten für den Lastrahmen sind die in Fettdruck angegebenen Zylinderwerte und dynamischen Hubwerte. |
|
|
||||||
2.Min. Prüfraumhöhe: Abstand zwischen dem Aufnehmer und der Fläche des zu Beginn des dynamischen Hubs vollständig eingefahrenen Pleuels; Querhaupt unten, keine Ausrichtungsvorrichtung. |
||||||||
3.Max. Prüfraumhöhe: Abstand zwischen dem Kraftaufnehmer und der Fläche des zu Beginn des dynamischen Hubs vollständig eingefahrenen Kolbens; Querhaupt oben, keine Ausrichtungsvorrichtung. |
||||||||
4.Arbeitshöhe: Boden bis Oberseite der Arbeitsfläche; einschließlich Standard-FabCell-Isolierung. |
|
|
|
|
|
|||
5.Diagonaler Abstand:Säulenhöhe (abgewandte Seite) bis zur Fußspitze mit FabCell; ohne Spurstange oder Gehäuse. |
|
|
|
|||||
6.Gesamthöhe:Vom Boden (einschließlich Standard-FabCell-Isolierung) zum höchsten Punkt des Querhaupts; Querhaupt in höchster Position (häufigste Hublänge). |
|
|||||||
7.Gemessen bei typischer Prüfhöhe mit hydraulischen Keilspannzeugen und zylindrischem „Hundeknochen“-Prüfling. |
|
|
|
|
||||
Typische Prüfhöhen pro Modell: Modell 370.10 = 750 mm (29,5 Zoll); Modell 370.25 = 900 mm (35,5 Zoll); Modell 370.50 = 1250 mm (49,2 Zoll) |
|
|
||||||
8.Addieren Sie bei im Unterteil integrierten Zylindern mit einem Hub von 250 mm (10 Zoll) 178 mm (7 Zoll) zu den Abmessungen B, G und H. |
|
|
|
|
||||
9.Addieren Sie bei im Querhaupt integrierten Zylindern mit einem Hub von 250 mm (10 Zoll) 229 mm (9 Zoll) zu Abmessung H. |
|
|
|
|
||||
10. Addieren Sie bei im Querhaupt integrierten Zylindern mit einem Hub von 250 mm (10 Zoll) 203 mm (8 Zoll) zu Abmessung H. |
|
|
|
|
||||
11. Addieren Sie bei Rahmen mit einer optionalen Spurstange 51 mm (2 Zoll) zu Abmessung G. |
|
|
|
|
|
|||
12. Addieren Sie bei den Rahmen des Modells 370.10 mit Standardsäulen, optionaler Spurstange und im Unterteil integriertem Zylinder 14 mm (0,53 Zoll) zu Abmessung H. |
|
|
||||||
13. Addieren Sie bei den Rahmen des Modells 370.10 mit verlängerten Säulen, optionaler Spurstange und im Unterteil integriertem Zylinder 51 mm (2 Zoll) zu Abmessung H. |
|
|
||||||
14. Addieren Sie bei den Rahmen des Modells 370.25 mit Standard- oder verlängerten Säulen, optionaler Spurstange und im Unterteil integriertem Zylinder 14 mm (0,53 Zoll) zu Abmessung H. |
|
|||||||
15. Addieren Sie bei Lastrahmen mit optionalen pneumatischen/Elastomer-Schwingungsisolatoren 62 mm (2,44 Zoll) zu den Abmessungen B, G und H. |
|
|
LASTRAHMEN |
DIAGRAMM |
|
MODELL |
TECHNISCHE DATEN1 |
DETAIL |
EINHEITEN |
370.10 200 Hz Elastomer |
Nennkraft |
|
kN |
100 |
(dynamische Nennkraft) |
|
(kip) |
(22) |
Verfügbare Aktuatorwerte₁ (Nennwert) |
kN |
15, 25 |
|
|
|
(kip) |
(3,3, 5,5) |
Dynamischer Aktuatorhub₁ |
|
mm |
100 |
|
|
(Zoll) |
(4) |
Min. erforderliche Prüfraumhöhe – |
A |
mm |
0 |
Standardhöhe₂ |
|
(Zoll) |
0 |
Max. zulässige Prüfraumhöhe – |
A |
mm |
788 |
Standardhöhe₃ |
|
(Zoll) |
(31,0) |
Arbeitshöhe₄ |
B |
mm |
922 |
|
|
(Zoll) |
(36,3) |
Säulenabstand |
C |
mm |
533 |
(Prüfraumbreite) |
|
(Zoll) |
(21,0) |
Säulendurchmesser |
D |
mm |
76,2 |
|
|
(Zoll) |
(3,00) |
Unterteilbreite |
E |
mm |
1018 |
|
|
(Zoll) |
(40,1) |
Unterteiltiefe |
F |
mm |
698 |
|
|
(Zoll) |
(27,5) |
Diagonaler Abstand₅ |
G |
mm |
2079₈ |
|
|
(Zoll) |
(81,8) |
Gesamthöhe₆ |
H |
mm |
2065₉ |
|
|
(Zoll) |
(81,3) |
Steifigkeit₇ |
|
N/m |
467 x 10⁶ |
|
|
(lb/Zoll) |
(2,66 x 10⁶) |
Gewicht |
|
kg |
635 |
|
|
(lb) |
(1400) |
|
|
|
|
1. Grundlage aller in dieser Tabelle aufgeführten technischen Daten für den Lastrahmen sind die in Fettdruck angegebenen Zylinderwerte und dynamischen Hubwerte. |
|||
2.Min. Prüfraumhöhe: Abstand zwischen dem Aufnehmer und der Fläche des zu Beginn des dynamischen Hubs vollständig eingefahrenen Pleuels; Querhaupt unten, keine Ausrichtungsvorrichtung. |
|||
3.Max. Prüfraumhöhe: Abstand zwischen dem Kraftaufnehmer und der Fläche des zu Beginn des dynamischen Hubs vollständig eingefahrenen Kolbens; Querhaupt oben, keine Ausrichtungsvorrichtung. |
|||
4.Arbeitshöhe: Boden bis Oberseite der Arbeitsfläche; einschließlich Standard-FabCell-Isolierung. |
|||
5.Diagonaler Abstand: Säulenhöhe (abgewandte Seite) bis zur Fußspitze mit FabCell; ohne Spurstange oder Gehäuse. |
|||
6.Gesamthöhe:Vom Boden (einschließlich Standard-FabCell-Isolierung) zum höchsten Punkt des Querhaupts; Querhaupt in höchster Position (häufigste Hublänge). |
|||
7.Gemessen bei einer Querhaupthöhe von 750 mm (29,5 Zoll). |
|
||
8.Addieren Sie bei Rahmen mit einer optionalen Spurstange 51 mm (2 Zoll) zu Abmessung G. |
|||
9.Addieren Sie bei 200-Hz-Elastomerrahmen des Modells 370.10 mit einer optionalen Spurstange 28 mm (1,1 Zoll) zu Abmessung H. |
Technische Daten des Tisch-Lastrahmens |
Tisch-Lastrahmen des Modells 370.02 sind in Standard- oder verlängerten Höhen und mit einem |
einem im Lastrahmen-Querhaupt integrierten Zylinder verfügbar. |
LASTRAHMEN |
DIAGRAMM |
|
MODELL |
|
TECHNISCHE DATEN₁ |
DETAIL |
EINHEITEN |
370.02 |
370.02 100 Hz Elastomer |
Nennkraft |
|
kN |
25 |
25 |
(dynamische Nennkraft) |
|
(kip) |
(5,5) |
(5,5) |
Verfügbare Aktuatorwerte₁ (Nennwert) |
|
kN |
15, 25 |
15, 25 |
|
|
(kip) |
(3,3, 5,5) |
(3,3, 5,5) |
Dynamischer Aktuatorhub₁ |
|
mm |
100, 150 |
100, 150 |
|
|
(Zoll) |
(4, 6) |
(4, 6) |
Min. erforderliche Prüfraumhöhe – |
A |
mm |
144 |
144 |
Standardhöhe₂ |
|
(Zoll) |
(5,7) |
(5,7) |
Max. zulässige Prüfraumhöhe – |
A |
mm |
827 |
827 |
Standardhöhe₃ |
|
(Zoll) |
(32,6) |
(32,6) |
Min. erforderliche Prüfraumhöhe – |
A |
mm |
398 |
398 |
Verlängerte Höhe₂ |
|
(Zoll) |
(15,7) |
(15,7) |
Max. zulässige Prüfraumhöhe – |
A |
mm |
1335 |
1335 |
Verlängerte Höhe₃ |
|
(Zoll) |
(52,6) |
(52,6) |
Arbeitshöhe₄ |
B |
mm |
230₈ |
230₈ |
|
|
(Zoll) |
(9,1) |
(9,1) |
Säulenabstand |
C |
mm |
460 |
460 |
|
|
(Zoll) |
(18,1) |
(18,1) |
Säulendurchmesser |
D |
mm |
76,2 |
76,2 |
(Prüfraumbreite) |
|
(Zoll) |
(3,00) |
(3,00) |
Unterteilbreite |
E |
mm |
622 |
622 |
|
|
(Zoll) |
(24,5) |
(24,5) |
Unterteiltiefe |
F |
mm |
577 |
577 |
|
|
(Zoll) |
(22,7) |
(22,7) |
Diagonaler Abstand – |
G |
mm |
1750₈ |
1750₈ |
Standardhöhe₅ |
|
(Zoll) |
(68,9) |
(68,9) |
Diagonaler Abstand – |
G |
mm |
2250₈ |
2250₈ |
Verlängerte Höhe₅ |
|
(Zoll) |
(88,6) |
(88,6) |
Gesamthöhe – |
H |
mm |
1989₈ |
1989₈ |
Standardhöhe₆ |
|
(Zoll) |
(78,3) |
(78,3) |
Gesamthöhe – |
H |
mm |
2624₈ |
2624₈ |
Verlängerte Höhe₆ |
|
(Zoll) |
(103,3) |
(103,3) |
Steifigkeit₇ |
|
N/m |
345 x 10⁶ |
345 x 10⁶ |
|
|
(lb/Zoll) |
(1,95 x 10⁶) |
(1,95 x 10⁶) |
Gewicht |
|
kg |
248 |
286 |
|
|
(lb) |
(547) |
(630) |
|
|
|
|
|
1. Grundlage aller in dieser Tabelle aufgeführten technischen Daten für den Lastrahmen sind die in Fettdruck angegebenen Zylinderwerte und dynamischen Hubwerte. |
||||
2. Min. erforderliche Prüfraumhöhe: Abstand zwischen dem Aufnehmer und der Fläche des zu Beginn des dynamischen Hubs vollständig eingefahrenen Pleuels; Querhaupt unten, keine Ausrichtungsvorrichtung. |
||||
3. Max. zulässige Prüfraumhöhe: Abstand zwischen dem Kraftaufnehmer und der Fläche des zu Beginn des dynamischen Hubs vollständig eingefahrenen Kolbens; Querhaupt oben, keine Ausrichtungsvorrichtung. |
||||
4. Arbeitshöhe: Boden bis Oberseite der Arbeitsfläche; einschließlich Standard-FabCell-Isolierung. |
|
|||
5. Diagonaler Abstand: Schlauchhöhe bis zur Fußspitze mit FabCell; Querhaupt unten. |
|
|||
6. Gesamthöhe: Vom Boden (einschließlich Standard-FabCell-Isolierung) zur Oberseite der Schläuche oder höchsten Punkt des Zylinders; Querhaupt in höchster Position. |
||||
7. Gemessen bei einer Querhaupthöhe von 600 mm (23,6 Zoll). |
|
|
||
8. Addieren Sie bei Lastrahmen mit optionalen pneumatischen/Elastomer-Schwingungsisolatoren 37 mm (1,44 Zoll) zu den Abmessungen B, G und H. |

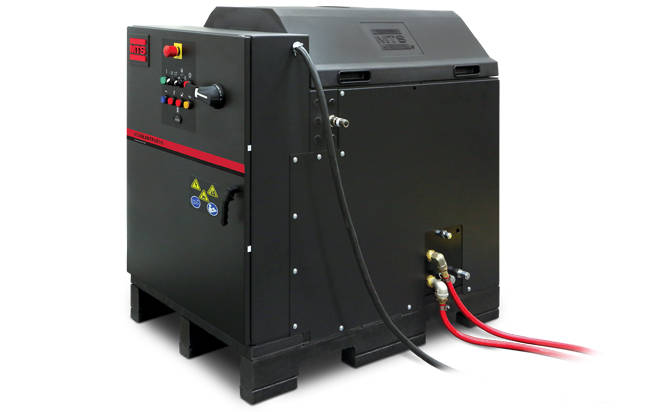

Unser kleinstes und leisestes Hydraulikaggregat
Die MTS SilentFlo 515.04 wurde speziell für den Einsatz mit einem einzelnen MTS Landmark®- oder Bionix®-Prüfrahmen entwickelt. Für Anwendungen mit einem Kraftbereich von 1–25 kN (0,2–5,5 kip) und einer maximalen durchschnittlichen Fördermenge von 15,1 l/min (4 gpm) bietet dieses Aggregat alle Vorteile der bewährten SilentFlo-Technologie – zu einem Bruchteil der Kosten. Broschüre zum MTS SilentFlo 515.04 HydraulikaggregatService und Support
Unsere Experten helfen Ihnen, stets einsatzbereit zu bleiben.
Zugehörige Produkte, Teile oder Zubehör
Acumen® Elektrodynamische Prüfsysteme
TestSuite-Software
Hochtemperaturöfen Modell 653
Suchen Sie nach weiteren Produkten?
Zur LösungssucheKONTAKTIEREN SIE UNS NOCH HEUTE
Möchten Sie ein Angebot oder benötigen mehr Informationen? Wir helfen Ihnen gern. Angebot anfordernRessourcen
Hochtemperatur-Greifer
Patentierte Hochtemperatur-Greifer für Prüfungen b…
Bruchzähigkeit 101
Dr. Erik Schwarzkopf führt einen KIc-Test an einer Alum…
Grundlagen der Zugprüfung
Wie man einen Zugversuch an einem Landmark-Testsystem durchf…
Landmark Autotuning
Zeit sparen, die Leistung des Testsystems verbessern und die…
Neues optisches Extensometer
Vereinfachte berührungslose axiale Dehnungsmessung und Kontr…
Florida State University
Die Universität treibt die Prüfung von korrosionsbeständigem…
1D, 2D & 3D Nicht-kontaktierende Dehnungsmessgeräte
Wichtige Überlegungen bei der Auswahl eines nicht-konta…
Einführung in hohe Temperaturen
Häufige Herausforderungen beim Testen bei hohen Tempera…
Erweiterung der Lebensdauer des Prüfzellenrahmens
Eine Überholung des Aktuators kann die Lebensdauer Ihre…
Sicherheitsleitfaden für Landmark-Systeme
Wie man die Sicherheitsanforderungen für PLc, PLd oder …
Präzise Prüfungen von kleinen Proben
Unsere kleinsten Griffe für Ihre kleinsten Proben.
29 Tipps zum Schutz vor Staub und Ablagerungen bei der Prüfung von Verbundwerkstoffen
Schützen Sie Ihre Prüfausrüstung vor Staub un…
Bewertung von Hochtemperatur-Tradeoffs
Mitarbeiter von MTS bespricht Möglichkeiten für Hochtemperat…
Erhöhung der Komponentenlebensdauer und mehr Vorteile durch leichtere Bauweisen
Forscher der Lehigh University nutzen das Shakedown-Design, …
Energieeffizientes HPU für die Materialprüfung
Unser kleinstes HPU ist perfekt für dynamische Anwendungen m…
SureCoat-Technologie für Landmark- und Bionix-Systeme
Die proprietäre Technologie zur Endbearbeitung der Aktuators…
Grundlagen der generativen Fertigung
Experten von MTS geben Einblicke in die generative Fertigung…
PL-c, PL-d oder PL-e?
So wählen Sie die richtige Sicherheitsleistungsstufe.
3D-gedruckte Wirbelsäulenimplantate
MTS hilft Medizinproduktehersteller bei der Entwicklung von …
