Home > Auswahl eines kontaktfreien Dehnungsmessgeräts

Auswahl eines kontaktfreien Dehnungsmessgeräts für die 1D-, 2D- oder 3D-Dehnungsmessung

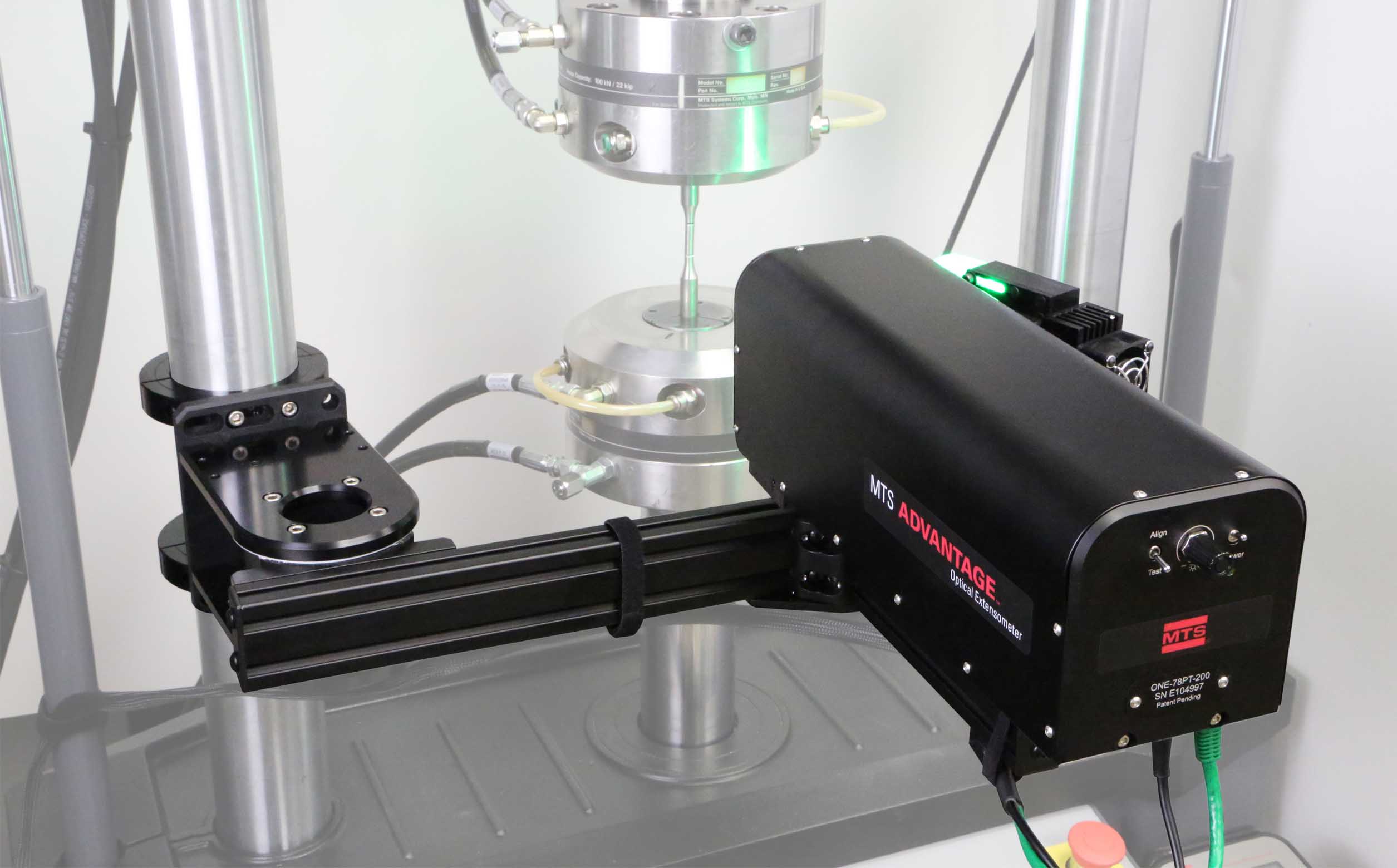

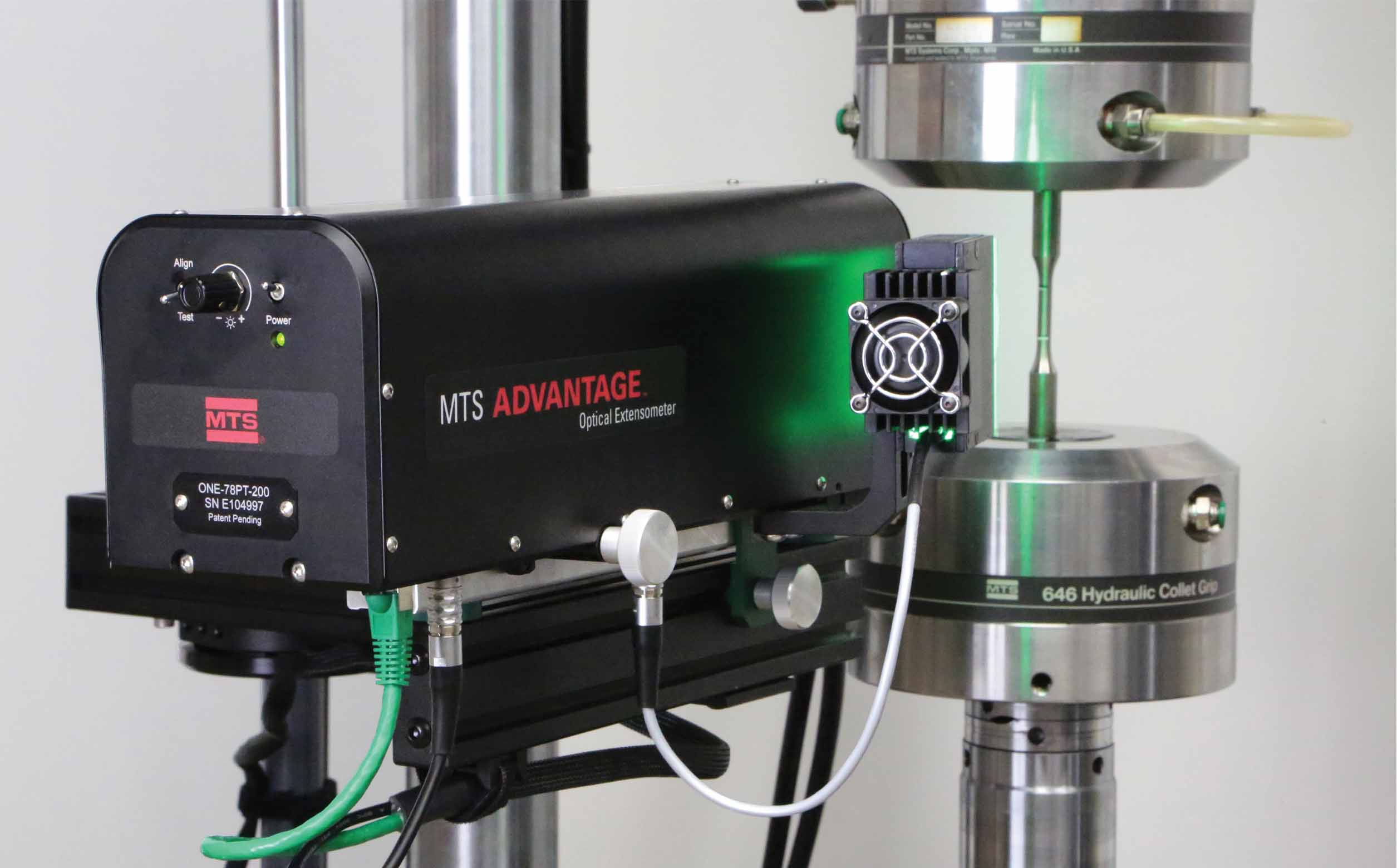

MTS Optisches Dehnungsmessgerät
Das MTS Advantage™ Optische Dehnungsmessgerät ist eine einfache Möglichkeit, die Fähigkeit zur kontaktlosen Dehnungsmessung in Ihrem Labor hinzuzufügen.
Kontaktfreie Dehnungsmessgeräte ermöglichen eine präzise Dehnungsmessung, ohne dass das Dehnungsmessgerät auf das Prüfstück aufgebracht werden muss. Sie sind ideal für empfindliche Prüfstücke, solche, die anfällig für lokale Beschädigungen sind, und Prüfstücke, die bei Brüchen große Mengen gespeicherter Energie freisetzen. Diese Dehnungsmessgeräte arbeiten mit Lasern oder Kameras, um visuelle Veränderungen am Prüfstück zu messen.

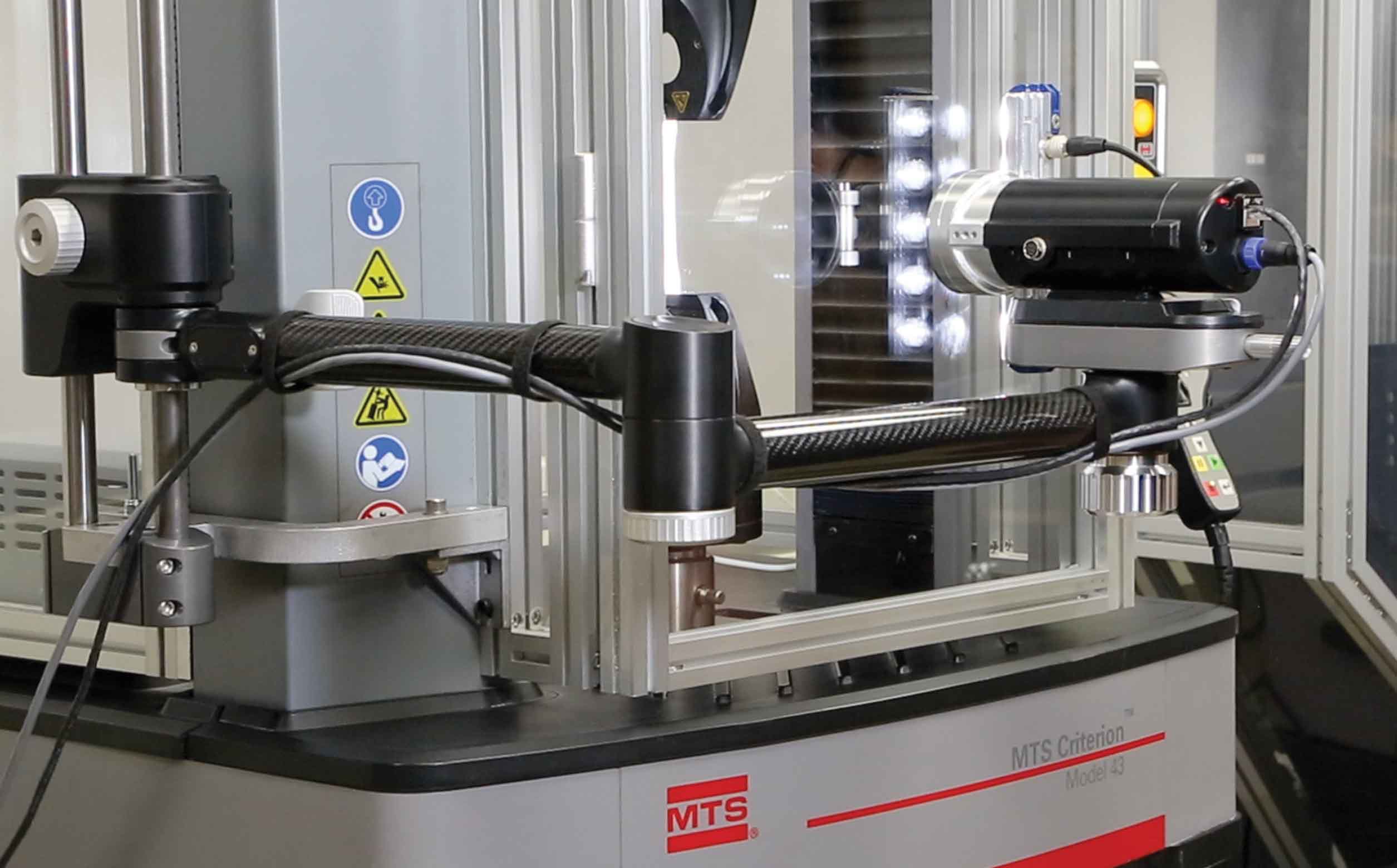

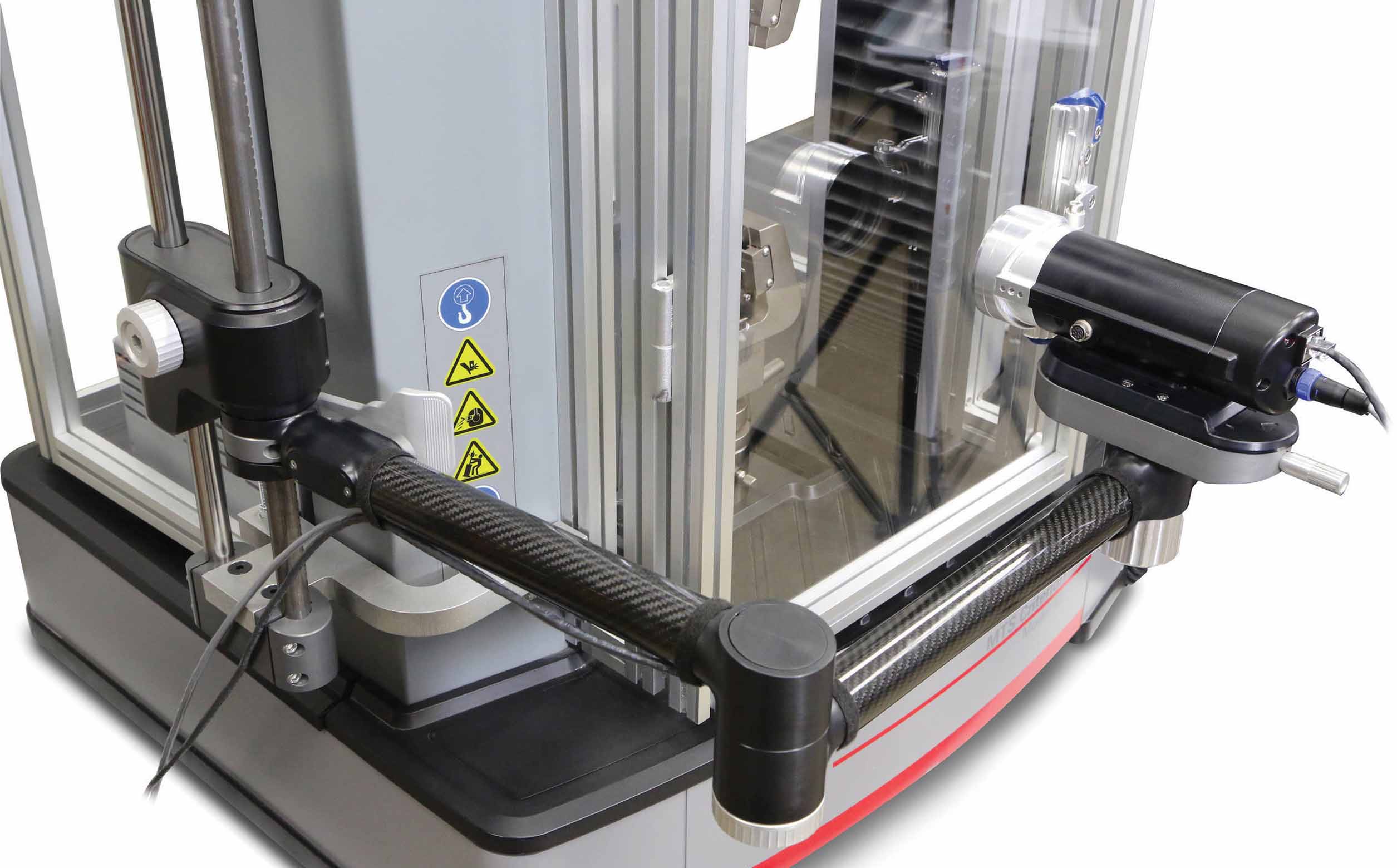

MTS avx Video-Dehnungsmessgerät

Optionen für kontaktfreie Dehnungsmessgeräte

1D – Laser- oder Optischer Dehnungsmesser
2D – Video-Dehnungsmesser mit einer einzigen Kamera

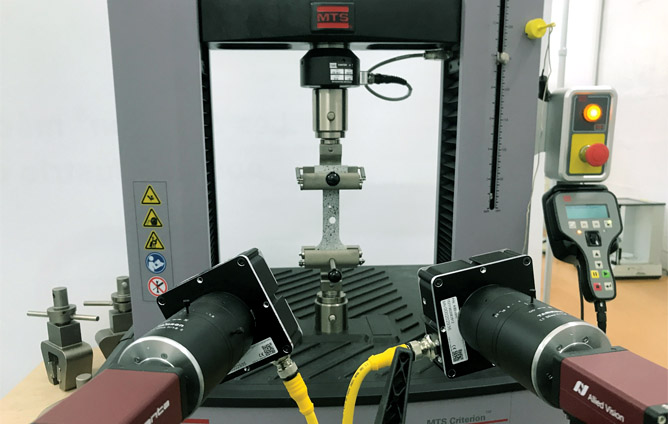

3D – Video-Dehnungsmesser-Lösung mit zwei Kameralinsensystemen

Bei den verfügbaren Optionen, die alles von 1D axialer Dehnung bis hin zu 3D digitaler Bildkorrelation abdecken, wie entscheiden Sie, welches kontaktfreie Dehnungsmessgerät am besten zu Ihrem Budget und Ihrer Anwendung passt?

Überlegungen bei der Auswahl eines kontaktfreien Dehnungsmessgeräts

Material des Prüfstücks

Die Materialart beeinflusst den Grad der erforderlichen Präzision und damit die Art der benötigten Linse. Materialien, die weniger als 10% Dehnung erfahren, wie einige Metalle oder Verbundstoffe, benötigen eine präzisere Linse, um die Bewegung zu erfassen, als Materialien, die mehr als 10% Dehnung erfahren, wie Elastomere oder Kunststoffe.

Anzahl und Vielfalt der Prüfstücke

Bei der Prüfung vieler Prüfstücke wird ein kontaktfreies Dehnungsmessgerät die Testeffizienz steigern, da das Dehnungsmessgerät nicht von jedem Prüfstück abgenommen und wieder angebracht werden muss. So können mehr Tests in kürzerer Zeit abgeschlossen werden. Selbst wenn Sie nur die axiale Dehnung messen, wird eine kontaktfreie Lösung wie das AOX optische Dehnungsmessgerät Zeit sparen. Es ist immer aktiv und misst ständig, sodass es nicht für jedes Prüfstück gestartet und gestoppt werden muss.

Die meisten Clip-On-Dehnungsmessgeräte können eine einzelne Messlänge aufnehmen, aber eine kontaktfreie Lösung ermöglicht es Ihnen, verschiedene Messlängen auszuwählen, sodass Sie ein einziges Messgerät für viele Prüfstücktypen verwenden können.

Geometrie und Variabilität des Prüfstücks

Nicht standardisierte Prüfstückformen können sich auf einzigartige Weise verformen und versagen. Daher liefert die digitale Bildkorrelation (DIC) die genauesten Daten, wenn es um einzigartige oder nicht standardisierte Prüfstücke geht.

Verbundwerkstoffe sind gute Kandidaten für die kontaktlose Dehnungsmessung, da sie sich nicht gleichmäßig über das Prüfstück oder von Prüfstück zu Prüfstück verformen. Kontaktfreie Dehnungsmessgeräte liefern genauere Daten, und einige Modelle ermöglichen sogar die Messung von Risswachstum. Der Wechsel zu einem kontaktfreien Dehnungsmessgerät könnte auch Zeit bei der Testvorbereitung sparen, da das Markieren eines Prüfstücks viel weniger Zeit in Anspruch nimmt als das Ankleben von Dehnungsmessstreifen.

Feldanforderungen

Wie viel muss Ihr Dehnungsmessgerät erfassen? Das Sichtfeld des Dehnungsmessgeräts sollte groß genug sein, um die Messlänge des Prüfstücks und die erwartete Expansion des Prüfstücks abzudecken.

Abweichende Temperaturen

Es gibt spezielle Überlegungen für Tests unter nicht-ambienten Bedingungen. Beispielsweise ist es bei der Verwendung eines kontaktfreien Dehnungsmessgeräts mit einer Umweltsimulationskammer entscheidend, dass der Arbeitsabstand groß genug ist, damit die Kamera vor dem Fenster der Kammer positioniert werden kann, wenn die Tür der Kammer geschlossen ist. Es gibt auch Best Practices für Beleuchtung und Prüfstückmarkierung sowie weitere Aspekte. Bitte kontaktieren Sie uns für weitere Details zur Verwendung von kontaktfreien Dehnungsmessgeräten bei Tests unter nicht-ambienten Temperaturen.

Erwartungen an zukünftiges Wachstum

Vielleicht erfordert die Art der Prüfstücke, die Sie heute testen, eine weniger robuste Dehnungsmesslösung, aber wie sehen Ihre Pläne für zukünftige Tests aus? Werden Sie ungewöhnlichere Prüfstücke oder eine größere Menge an Prüfstücken testen? Wie bald benötigen Sie zusätzliche Funktionen?

Kontaktlose Dehnungsmesslösungen

MTS LX Laser-Dehnungsmessgerät

1D Laser

MTS LX Laser-Dehnungsmessgerät
Anwendungen: Axiale (Zug / Druck) Dehnungsmessung
Sichtfeld: 127 mm oder 381 mm
Datenrate: 100 Hz
Prüfstückmarkierung: Reflektierendes Klebeband
Datenübertragung: Serielle Verbindung für MTS Criterion und Exceed; analoge Verbindung für andere Prüfsysteme

MTS AOX Optisches Dehnungsmessgerät

1D Optisches Dehnungsmessgerät

MTS Advantage Optisches Dehnungsmessgerät (AOX)
Anwendungen: Axiale Dehnungsmessung, Ermüdungs- & Bruchmessung (COD)
Sichtfeld: Linsenoptionen von 52-500 mm FOV
Datenrate: 300-3000 Hz
Prüfstückmarkierung: Handgezeichnete Linien
Datenübertragung: Analoge Verbindung

MTS Advantage Video-Dehnungsmessgerät

2D Video-Dehnungsmessgerät

MTS Advantage Video-Dehnungsmessgerät (AVX)
Anwendungen: Axiale, transversale, Multi-Point / 2D DIC, Risslängenmessung statisch
Sichtfeld: Messkopfmöglichkeiten von 57x16 mm bis 700x100 mm FOV
Datenrate: 0,1 - 500 Hz
Prüfstückmarkierung: Gestempeltes Streumuster
Datenübertragung: Ethernet-Kabel oder analoges Signal

Video-Dehnungsmessgeräte

3D Video-Dehnungsmessgerät

3D Stereoskopische Kameratechnologie
Anwendungen: Full-Field 3D DIC, konfigurierbar für quasi-statische, dynamische und Ermüdungsmessungen
Messung der Auswärtsbewegung: Ja
Systemintegration: MTS hat Beziehungen zu den meisten Hauptakteuren im Markt für 3D-Dehnungsmessung entwickelt und kann diese Lösungen in Ihr Prüfsystem integrieren.

Mecatest

Entdecken Sie die Möglichkeiten und Produkte der kontaktlosen Dehnungsmessung.

Kontaktlose Dehnungsmessung
Stay Connected
  • BRANCHEN
  • Automobilbranche
  • Materialien
  • Luft- und Raumfahrt
  • Biomedizin
  • Bauwesen
  • Gesteins- und Geomechanik
  • Energie
  • Schienenverkehr
  • VERKAUF & SUPPORT
  • Vertriebsbüros
  • Services
  • Schulung
  • Ersatzteile
  • Kundenportal
  • ZULIEFERER
  • Vertragsbedingungen
  • Produkte und Dienstleistungen
  • Erwartungen
  • Verarbeitungsstandards
  • Verpackung & Etikettierung
  • Routing-Leitfaden
  • GESELLSCHAFT
  • Über MTS
  • News
  • Karriere
  • Shows und Events
  • Kultur
  • Nachhaltigkeit
  • Geschichte
  • LÖSUNGEN
  • Anwendungen
  • Teststandards
  • Produkte
  • RESSOURCEN
  • Lernzentrum
  • Lösungssuche
  • Qualität
  • Produktsicherheit
  • Patente
  • KONTAKT
  • UNTERSTÜTZUNG: +49 (0)30 81002-0
  • Online-Anfrage
  • Angebot anfordern
  • Vertriebsbüros
  • UNTERNEHMEN
  • MTS-Systeme
  • E2M-Technologien
  • R&D-Testsysteme
  • MTS SANS China
    • © MTS Systems. Alle Rechte vorbehalten
    • 952 937 4000
    • Datenschutz
    • Nutzungsbedingungen
    • Vertragsbedingungen
    • Gesetz über moderne Sklaverei
    • Cookie-Einstellungen
Wir verwenden notwendige Cookies, damit unsere Seite funktioniert. Wir möchten auch optionale Analyse-Cookies einrichten, die uns helfen, die Seite zu verbessern. Wir verwenden keine optionalen Cookies, es sei denn, Sie aktivieren sie.
Ablehnen Akzeptieren
Wir verwenden notwendige Cookies, damit unsere Seite funktioniert. Wir möchten auch optionale Analyse-Cookies einrichten, die uns helfen, die Seite zu verbessern. Wir verwenden keine optionalen Cookies, es sei denn, Sie aktivieren sie.
Ablehnen Akzeptieren
