MTS-Ermüdungsprüflösungen für Rotorblätter von Windkraftanlagen
Wenden Sie ein- und zweiachsige zyklische Belastung auf Rotorblätter von Windkraftanlagen und Unterkomponenten in Originalgröße bei Resonanzfrequenz an, um die Ermüdungsprüfungsanforderungen der Technischen Spezifikation 61400-23 der Internationalen Elektrotechnischen Kommission (IEC) zu erfüllen. Das MTS-Angebot umfasst zwei sich ergänzende Lösungen: das schnelle, leistungsstarke Ground-coupled Resonance Excitation System (GREX) und das flexible, effiziente Inertial Resonance Excitation-System (IREX).
Anwendungen
Prüfkörper
Wichtige Produktmerkmale
Integriert/synchronisiert
Modernste Regelung, Datenerfassung und Anwendungssoftware bilden eine effiziente, realitätsnahe Test- und Simulationsumgebung.
Vielseitig
Konfigurierbar für zweiachsige Resonanz-Ermüdungsprüfungen von Rotorblättern in Schlag- und Schwenkrichtung
Effizienter Betrieb
Verfügt über eine automatische Steuerung von Test-Endwerten und Testfrequenz
Strapazierfähig/zuverlässig
Integriert dauerfeste MTS-Testaktuatoren, -Drehgelenke und Montagematerial
Technische Übersicht

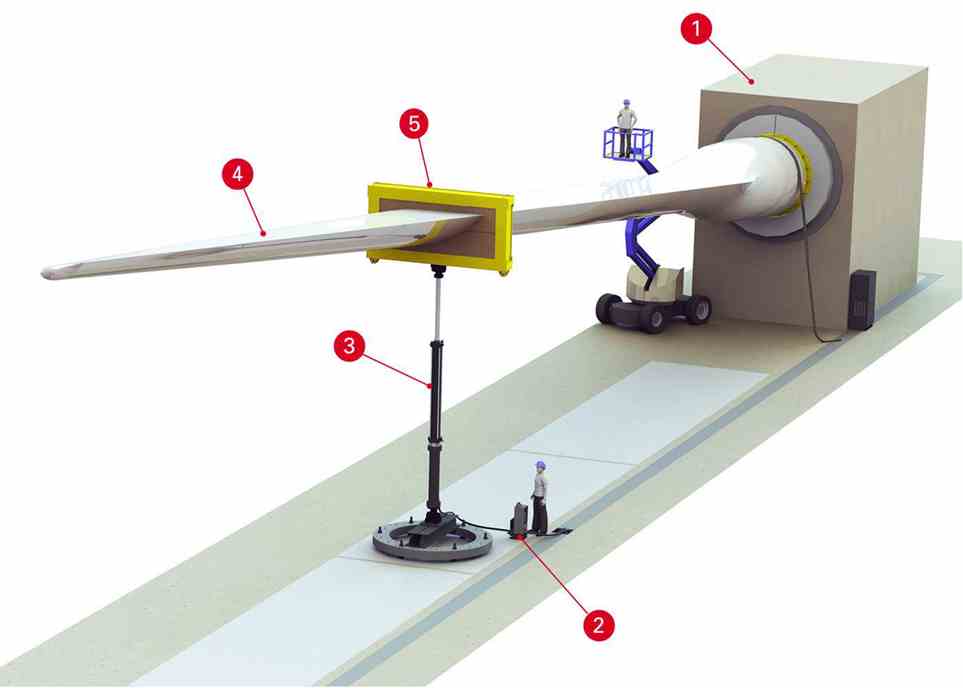

Diagramm
- Reaktionsblock
- Hydraulikverteiler
- Ground Resonance Excitation (GREX) System
- Rotorblatt (Prüfkörper)
- Lasthalterung
|
GREX 50 – Standarddaten |
|
|
Nennkraft |
50 kN |
|
Aktuatorlänge |
5,67 m bei Mittelhub |
|
Hub |
1,75 m |
|
Geschwindigkeit |
2,5 m/sec (bei 25 kN Kraft) |
|
Servoventil |
450 l/min |
|
|
|
|
Sonderoptionen |
|
|
Verlängerungsrohr |
Bis zu 3 m Verlängerung |
|
Hydrauliksystem |
260 l/min (empfohlenes Minimum) |
|
Druckspeicher erforderlich |
75 l Druck/37,75 l Rücklauf (empfohlen) |
|
GREX 100 – Standarddaten |
|
|
Nennkraft |
100 kN |
|
Aktuatorlänge |
5,67 m bei Mittelhub |
|
Hub |
1,75 m |
|
Geschwindigkeit |
2,5 m/sec (bei 25 kN Kraft) |
|
Servoventil |
940 l/min |
|
|
|
|
Sonderoptionen |
|
|
Verlängerungsrohr |
Bis zu 3 m Verlängerung |
|
Hydrauliksystem |
520 l/min (empfohlenes Minimum) |
|
Druckspeicher erforderlich |
150 l Druck/75 l Rücklauf (empfohlen) |

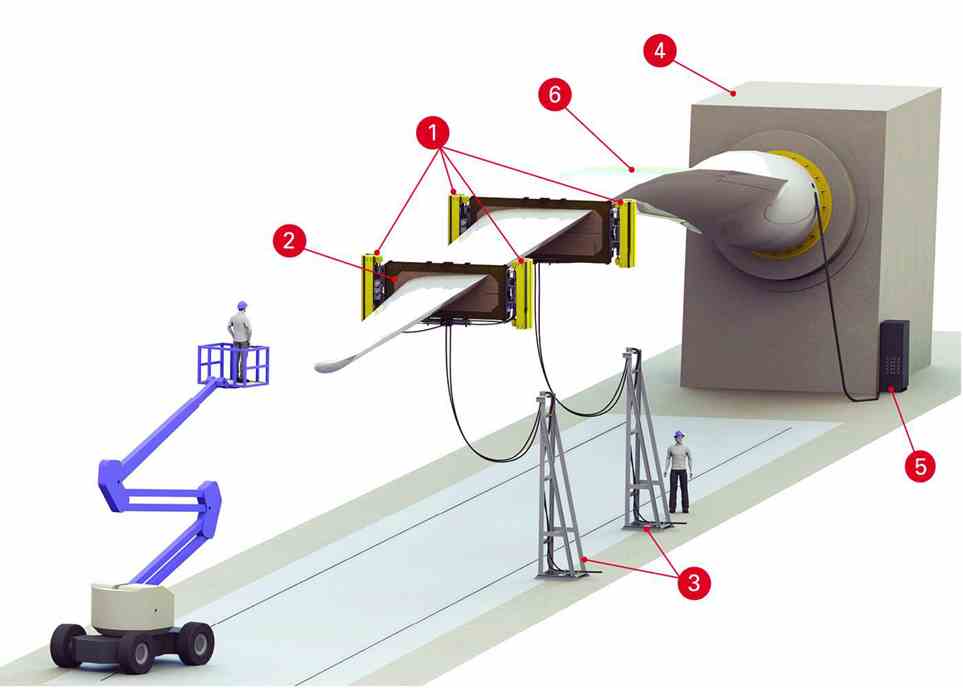

Diagramm
- Inertial Resonance Excitation System (IREX)
- Lasthalterung
- Ständer für Hydraulikschläuche
- Hydraulikverteiler
- Reaktionsblock
|
IREX – Standarddaten |
|
|
Nennkraft |
50 kN |
|
Bereich der bewegten Masse |
160–1010 kg |
|
Erhöhung der bewegten Masse |
50 kg |
|
Stationäre Masse (typ.) |
170–230 kg |
|
Gesamtmasse (typ.) |
330–390 kg |
|
Abmessungen |
1,42 x 0,53 x 0,48 m |
|
Hub |
0,15 m |
|
Geschwindigkeit |
1,37 m/s |
|
Servoventil |
120 l/min |
|
Schlauchgrößen |
-16P, -16R, -8D JIC |
|
|
|
|
Sonderoptionen |
|
|
Neigungswinkelbereich |
+/- 10 Grad |
|
Kippwinkel-Erhöhung |
2 Grad |
|
Druckspeicher erforderlich |
2 l (normal) |
