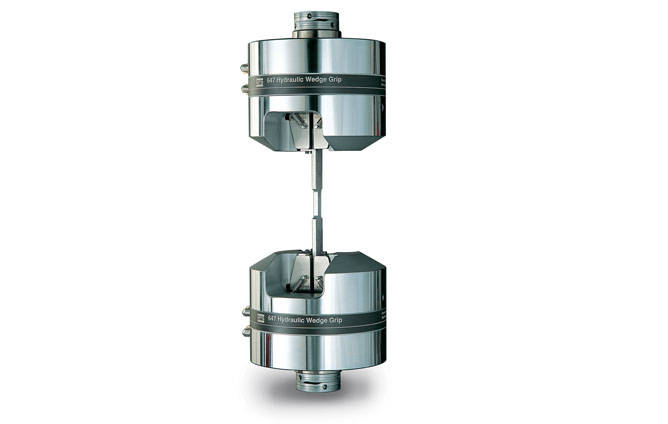

Hydraulische Keilspannzeuge der Serie 647

Präzise, leicht zu belastende Spannzeuge für eine breite Palette an Zug- und Ermüdungsanwendungen

Test für Test klemmen die hydraulischen Keilspannzeuge der MTS Serie 647 mit seitlicher Beladung Ihre Prüfkörper immer genau auf die gleiche Weise, um konsistente und wiederholbare Prüfergebnisse zu gewährleisten. Ihre überlegene Ausrichtung und die konstante seitliche Klemmkraft minimieren Biegespannungen, vertikale Belastungskräfte und ein Verrutschen, die Prüfergebnisse ungültig machen und Zeit kosten können. Der hydraulische Druck für diese Spannzeuge wird von einer externen Spannzeugversorgung bereitgestellt und ist verstellbar. Dadurch können die Spannzeuge für die Prüfung verschiedener Materialien, einschließlich Kunststoffe und Keramiken, verwendet werden. Eine verstellbare Klemmkraft verhindert Schäden an Ihren Prüfkörpern durch Verrutschen von Spannzeug oder Prüfkörper während der Tests.

Ihre Prüfkörper werden außerdem durch die Vorspannkammer der Serie 647 geschützt, die alle beweglichen Teile des Spannzeugs in Position verriegelt und so Rückspiel beim Umschalten zwischen Zug- und Druckbelastung eliminiert. Diese Spannzeuge können auf nicht-hydraulischen Prüfrahmen montiert werden, wenn sie mit einer optionalen, eigenständigen Hydraulikpumpe und Ventilbaugruppe verwendet werden. Sie können auch in Umweltschränken montiert werden, wenn sie mit optionalem Hochtemperatur-Hydrauliköl und Dichtungen ausgestattet sind. Für die Spannzeuge der Serie 647 sind verschiedene Keile erhältlich, die separat verkauft werden. Diese Spannzeuge sind auch in axial-torsionalen Ausführungen erhältlich.

Merkmale

• Diese Spannzeuge klemmen Ihre Prüfkörper test für test an derselben Position, um Biegespannungen zu minimieren, die Ihre Prüfergebnisse ungültig machen können
• Zug- und Ermüdungsfähigkeit
• Kalibrierung, Kabel und Befestigungssets werden separat verkauft
• Verstellbarer Druck ermöglicht den Einsatz dieser Spannzeuge für verschiedene Materialien
• Große Auswahl an Keilen verfügbar, um Ihren Anforderungen gerecht zu werden
• Seitliche Beladung für einfaches Einsetzen der Prüfkörper

Vier Versionen der Serie 647

• Axial – Dieses Modell verfügt über alle oben beschriebenen Standardfunktionen
• Aluminium – Die Gehäuse der 647.02 (nur Axialmodell) Spannzeuge sind aus Aluminium gefertigt. Dieses leichte Design bietet eine hervorragende Reaktion bei Hochfrequenzanwendungen und ist ideal für den Tischgebrauch. Gewicht: nur 7 kg (15 lb).
• Axial-Torsional – Diese Funktion ist in drei Kapazitätsbereichen erhältlich
• Für alle Temperaturen – Diese Modelle ermöglichen Temperaturen bis zu 540 °C (1000 °F). Kontaktieren Sie MTS für weitere Informationen.

Zur Verwendung an nicht-hydraulischen Prüfrahmen oder für Hochtemperaturanwendungen unter -7 °C (20 °F) oder über +66 °C (+150 °F) siehe unsere hydraulischen Spannzeugversorgungen.

Alle Spannzeuge werden paarweise verkauft.

Alle Keile und Befestigungssets werden separat verkauft.

Technische Daten – Axiales Spannzeug 647

MODELL	DYNAMISCHE KRAFT	STATISCHE KRAFT	DRUCK	TEMPERATUR*	HÖHE	DURCHMESSER
647.02B	25 kN (5,5 kip)	31 kN (7 kip)	21 MPa (3000 psi)	-40 °C/177 °C (-40 °F/350 °F)	131 mm (5,2 Zoll)	150 mm (6,0 Zoll)
647.10A	100 kN (22 kip)	120 kN (27 kip)	21 MPa (3000 psi)	-40 °C/177 °C (-40 °F/350 °F)	188 mm (7,4 Zoll)	203 mm (8,0 Zoll)
647.25A	250 kN (55 kip)	333 kN (75 kip)	70 MPa (10.000 psi)	-40 °C/177 °C (-40 °F/350 °F)	249 mm (9,8 Zoll)	266 mm (10,5 Zoll)
647.50A	500 kN (110 kip)	550 kN (120 kip)	70 MPa (10.000 psi)	-18 °C bis 65 °C (0 °F/150 °F)	291 mm (11,5 Zoll)	330 mm (13,0 Zoll)
647.100A	1000 kN (220 kip)	1200 kN (264 kip)	70 MPa (10.000 psi)	-18 °C bis 65 °C (0 °F/150 °F)	414 mm (16,2 Zoll)	444 mm (17,5 Zoll)
647.250	2500 kN (550 kip)	2750 kN (510 kip)	70 MPa (10.000 psi)	-18 °C bis 65 °C (0 °F/150 °F)	819 mm (32,3 Zoll)	737 mm (29,0 Zoll)
*Temperaturen über 77 °C (150°F) erfordern eine unabhängige Spannzeugbedieneinheit und Zugstangen.



MODELL	GEWICHT	KEILHÖHE	METRISCHE/US-BOLZENGRÖSSE	TEILENUMMER
647.02B	7 kg (15.4 lb)	38 mm (1,5 Zoll)	M12 x 1,25 (1/2"-20)	056-670-901
647.10A	30 kg (66.1 lb)	63.5 mm (2,5 Zoll)	M27 x 2 (1 Zoll-14)	047-080-605
647.25A	77 kg (170 lb)	89 mm (3,5 in)	M36 x 2 (1 1/2"-12)	047-080-905
647.50A	148 kg (324 lb)	95.3 mm (3,75 Zoll)	M52 x 2 (2"-12)	047-595-505
647.100A	386 kg (850 lb)	127 mm (5 in)	M76 x 2	053-137-201
647.25	1153 kg (3335 lb)	165.1 mm (6,5 Zoll)	k. A.	MTS kontaktieren
Keile und Befestigungssätze separat erhältlich. Einführtiefe der Probe in den Spannkeil: von 3/4 der Keilhöhe bis zur vollen Keilhöhe. Die Probe darf bei voller Einführtiefe nicht mit dem Spannkolben in Kontakt kommen.



Technische Daten – Axial-torsionales Modell 647

MODELL	DYNAMISCHE KRAFT	STATISCHE KRAFT	DRUCK	TEMPERATUR*	HÖHE	DURCHMESSER
647.02B-22	25 kN (5,5 kip)	220 Nm (2000 Zoll.lb)	21 MPa (3000 psi)	-40 °C/150 °C (-40 °F/300 °F)	135 mm (5,3 Zoll)	150 mm (6,0 Zoll)
647.10A-05	100 kN (22 kip)	550 Nm (5000 Zoll.lb)	21 MPa (3000 psi)	-40 °C/121 °C (-40 °F/250 °F)	188 mm (7,4 Zoll)	203 mm (8,0 Zoll)
647.10A-11	100 kN (22 kip)	1100 Nm (10.000 in.lb)	21 MPa (3000 psi)	-40 °C/121 °C (-40 °F/250 °F)	224 mm (8,8 Zoll)	203 mm (8,0 Zoll)
647.25A-22	250 kN (55 kip)	2200 N.m (20.000 Zoll.lb)	69 MPa (10.000 psi)	-18 °C/65 °C (0 °F/150 °F)	343 mm (13,5 Zoll)	266 mm (10,5 Zoll)
*Temperaturen über 77 °C (150°F) erfordern eine unabhängige Spannzeugbedieneinheit und Zugstangen.



MODELL	GEWICHT	BEFESTIGUNG	TEILENUMMER
647.02B-22	8 kg (16 lb)	Ø 40 mm	100-026-042
647.10A-05	27 kg (60 lb)	M68 x 2 (LH)	049-157-301
647.10A-11	34 kg (75 lb)	M68 x 2 (LH)	049-817-001
647.25A-22	95 kg (210 lb)	M92 x 3 (LH)	056-124-001
