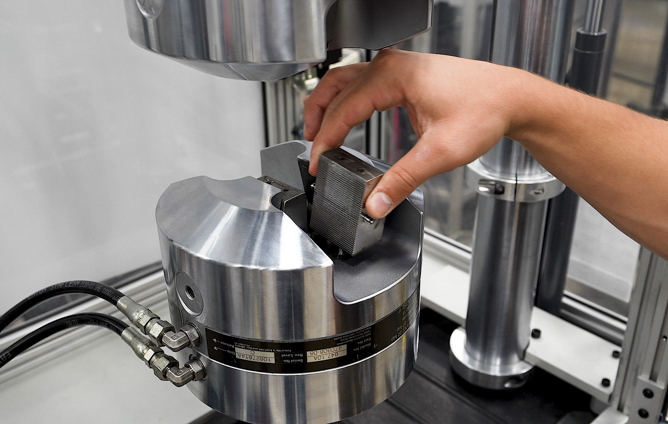

Spannbacken für hydraulische Keilspannzeuge der Serie 647
Spannbacken für Keilspannzeuge der Serie 647 gibt es in verschiedenen Oberflächen, um den Anforderungen gerecht zu werden. Sie nutzen auch eine einzigartige Spannbackenkonstruktion, welche die Spannungskonzentration an der Probe bedeutend verringert, sodass auch sehr spröde Verbundwerkstoffe sicher gespannt werden können, ohne dass es dadurch zu Brüchen kommt.
Anwendungen
- Spannung
- Verdrehung
- Schälung 180 Grad
- Scherung
- Druck
- Bruch
- Ermüdung
Prüfkörper
- Keramik
- Monolithisch
- Metalle
- Verbundwerkstoffe
- Kunststoffe
Prüfnormen
- ASTM D3039
- ASTM D3518
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ISO 10113
- ISO 10275
- ISO 6892-1
- ISO 14129
- ISO 527-4
- ISO 527-5
- EN 2561
- EN 2597
- EN 6031
Umfassende Produktinformationen
Spannbacken für Keilspannzeuge der Serie 647 gibt es in verschiedenen Oberflächen, um den Anforderungen gerecht zu werden. Sie nutzen auch eine einzigartige Spannbackenkonstruktion, welche die Spannungskonzentration an der Probe bedeutend verringert, sodass auch sehr spröde Verbundwerkstoffe sicher gespannt werden können, ohne dass es dadurch zu Brüchen kommt.
Spannbacken der Serie MTS 647 können auch mit einer Wasserkühlungsoption erworben werden. Diese Spannbacken werden mit einem separat erhältlichen Wasserkühlungssatz verwendet.
Alltemperatur-Spannbacken Modell 647 sind für Spannzeuge für alle Temperaturen erhältlich. Wenden Sie sich an MTS, um weitere Informationen zu erhalten.
Wasserkühlungssatz
Es gibt zwei Versionen des Wasserkühlungssatzes. Beide Versionen enthalten Schläuche, Armaturen, Dosierventile und einen Verteiler, der magnetisch an Ihrem Lastrahmen oder einer anderen flachen Stahlfläche befestigt wird. Eine Version enthält auch Wasserströmungsschalter. Einige MTS Produkte, wie z. B. der Ofen Modell 653, unterstützen die Integration mit den Durchflussschaltern und ermöglichen so den Schutz der Geräte bei einem Ausfall der Wasserversorgung. Wenden Sie sich an einen MTS Anwendungsingenieur, um festzustellen, ob Ihr Gerät mit der Schutzschaltung des Strömungsschalters kompatibel ist.
- Diamantbestückt
- 90° gezahnter Stahl
- Schräg gezahnter Stahl
- Surfalloy
- Glatt
- Diamantbestückt
- 90° gezahnter Stahl
- Surfalloy
- Glatt
- Diamantbestückt – griffige Oberfläche zum Spannen weicher Werkstoffe (Stahl, Kunststoff)
- Schräg gezahnt – ausgelegt für höhere Spannkraft in Zugversuchen
- Surfalloy – grobkörnige Spannbackenoberfläche zur Prüfung spröder Proben
- Gezahnt – universelle Oberfläche für weiche Metalle auf V-förmigen Spannbacken
Spannbacken für hydraulische Keilspannzeuge der Serie 647
Spannbacken für Modell 647.02B Axial-, Axial-torsional-Spannzeuge und pneumatische 10-kN-Advantage Spannzeuge
|
TECHNISCHE DATEN |
|
|
|
|
Temperaturbereich: |
-40 °C bis 177 °C (-40 °F bis 350 °F) |
|
|
Modell 647.02B Flachproben-Spannbacken
|
OBERFLÄCHE |
PROBENDICKE |
NUTZBREITE |
TEILENUMMER |
|
Schräg gezahnt |
0–7,2 mm (0–0,28 Zoll) |
25 mm (1 Zoll) |
050-507-906 |
|
Schräg gezahnt |
7,1–14,4 mm (0,28–0,57 Zoll) |
25 mm (1 Zoll) |
050-507-907 |
|
Schräg gezahnt |
13,4–20,5 mm (0,53–0,81 Zoll) |
25 mm (1 Zoll) |
050-507-901 |
|
Schräg gezahnt |
18,8–25,9 mm (0,74–1,02 Zoll) |
25 mm (1 Zoll) |
050-507-905 |
|
Surfalloy |
0–7,2 mm (0–0,28 Zoll) |
25 mm (1 Zoll) |
050-507-917 |
|
Surfalloy |
7,2–14,4 mm (0,28–0,57 Zoll) |
25 mm (1 Zoll) |
050-507-918 |
|
Surfalloy |
13,4–20,5 mm (0,53–0,81 Zoll) |
25 mm (1 Zoll) |
050-507-904 |
|
Einstecktiefe 38 mm (1,5 Zoll) |
|
|
|
| Modell 647.02B Rundproben-Spannbacken |
|
OBERFLÄCHE |
PROBENDURCHMESSER |
TEILENUMMER |
|
Surfalloy |
10 mm |
050-507-912 |
|
Surfalloy |
15 mm |
050-507-913 |
|
Surfalloy |
25 mm |
050-507-914 |
|
Surfalloy |
0,5 Zoll |
050-507-915 |
|
Einstecktiefe 38 mm (1,5 Zoll) |
|
|
|
|
FÜR PROBENDURCHMESSER |
|
|
OBERFLÄCHE |
BEI EINSETZEN VON DER SEITE/VON OBEN |
TEILENUMMER |
|
Diamantbestückt |
3,0–8,1/9,4 mm (0,12–0,32/0,37 Zoll) |
050-507-908 |
|
Diamantbestückt |
8,9–10,9/15,2 mm (0,35–0,43/0,60 Zoll) |
050-507-909 |
|
Diamantbestückt |
14,0–18,0/20,8 mm (0,55–0,71/0,82 Zoll) |
050-507-910 |
|
Diamantbestückt |
20,1–22,9/27,2 mm (0,79–0,90/1,07 Zoll) |
050-507-911 |
|
Einstecktiefe 38 mm (1,5 Zoll) |
|
|
Technische Daten – Axiales Spannzeug 647
|
MODELL |
DYNAMISCHE KRAFT |
STATISCHE KRAFT |
DRUCK |
TEMPERATUR* |
HÖHE |
DURCHMESSER |
|
647.02B |
25 kN (5,5 kip) |
31 kN (7 kip) |
21 MPa (3000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
131 mm (5,2 Zoll) |
150 mm (6,0 Zoll) |
|
647.10A |
100 kN (30 kip) |
120 kN (27 kip) |
21 MPa (3000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
188 mm (7,4 Zoll) |
203 mm (8,0 Zoll) |
|
647.25A |
250 kN (55 kip) |
333 kN (75 kip) |
69 MPa (10.000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
249 mm (9,8 Zoll) |
266 mm (10,5 Zoll) |
|
647.50A |
500 kN (110 kip) |
550 kN (120 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
291 mm (11,5 Zoll) |
330 mm (13,0 Zoll) |
|
647.100A |
1000 kN (300 kip) |
1200 kN (264 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
414 mm (16,2 Zoll) |
444 mm (17,5 Zoll) |
|
647.250 |
2500 kN (550 kip) |
2750 kN (610 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
819 mm (32,3 Zoll) |
737 mm (29,0 Zoll) |
|
*Temperaturen über 77 °C (150°F) erfordern eine unabhängige Spannzeugbedieneinheit und Zugstangen. |
|
|
|
|||
|
MODELL |
GEWICHT |
METRISCHE/US-BOLZENGRÖSSE |
TEILENUMMER |
|
647.02B |
7 kg (15 lb) |
M12 x 1,25 (1/2"-20) |
056-078-605 |
|
647.10A |
30 kg (67 lb) |
M27 x 2 (1 Zoll-14) |
047-080-605 |
|
647.25A |
77 kg (170 lb) |
M36 x 2 (1 1/2"-12) |
047-080-905 |
|
647.50A |
148 kg (325 lb) |
M52 x 2 (2"-12) |
047-595-505 |
|
647.100A |
386 kg (850 lb) |
M76 x 2 |
053-137-201 |
|
647.25 |
1153 kg (3335 lb) |
k. A. |
MTS kontaktieren |
|
Spannbacken und Befestigungssätze separat erhältlich. |
|
|
|
Technische Daten – Axial-torsionales Modell 647
|
MODELL |
DYNAMISCHE KRAFT |
STATISCHE KRAFT |
DRUCK |
TEMPERATUR* |
HÖHE |
DURCHMESSER |
|
647.02B-22 |
25 kN (5,5 kip) |
220 Nm (2000 Zoll.lb) |
21 MPa (3000 psi) |
-40 °C/150 °C (-40 °F/300 °F) |
135 mm (5,3 Zoll) |
150 mm (6,0 Zoll) |
|
647.10A-05 |
100 kN (22 kip) |
550 Nm (5000 Zoll.lb) |
21 MPa (3000 psi) |
-40 °C/121 °C (-40 °F/250 °F) |
188 mm (7,4 Zoll) |
203 mm (8,0 Zoll) |
|
647.10A-11 |
100 kN (22 kip) |
1100 Nm (10.000 in.lb) |
21 MPa (3000 psi) |
-40 °C/121 °C (-40 °F/250 °F) |
224 mm (8,8 Zoll) |
203 mm (8,0 Zoll) |
|
647.25A-22 |
250 kN (55 kip) |
2200 N.m (20.000 Zoll.lb) |
69 MPa (10.000 psi) |
-18 °C/65 °C (0 °F/150 °F) |
343 mm (13,5 Zoll) |
266 mm (10,5 Zoll) |
|
*Temperaturen über 77 °C (150°F) erfordern eine unabhängige Spannzeugbedieneinheit und Zugstangen. |
|
|
|
|||
|
MODELL |
GEWICHT |
BEFESTIGUNG |
TEILENUMMER |
|
647.02B-22 |
8 kg (16 lb) |
Ø 40 mm |
100-026-042 |
|
647.10A-05 |
27 kg (60 lb) |
M68 x 2 (LH) |
049-157-301 |
|
647.10A-11 |
34 kg (75 lb) |
M68 x 2 (LH) |
049-817-001 |
|
647.25A-22 |
95 kg (210 lb) |
M92 x 3 (LH) |
056-124-001 |
Technische Daten – Axiales Spannzeug 647
|
MODELL |
DYNAMISCHE KRAFT |
STATISCHE KRAFT |
DRUCK |
TEMPERATUR* |
HÖHE |
DURCHMESSER |
|
647.02B |
25 kN (5,5 kip) |
31 kN (7 kip) |
21 MPa (3000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
131 mm (5,2 Zoll) |
150 mm (6,0 Zoll) |
|
647.10A |
100 kN (30 kip) |
120 kN (27 kip) |
21 MPa (3000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
188 mm (7,4 Zoll) |
203 mm (8,0 Zoll) |
|
647.25A |
250 kN (55 kip) |
333 kN (75 kip) |
69 MPa (10.000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
249 mm (9,8 Zoll) |
266 mm (10,5 Zoll) |
|
647.50A |
500 kN (110 kip) |
550 kN (120 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
291 mm (11,5 Zoll) |
330 mm (13,0 Zoll) |
|
647.100A |
1000 kN (300 kip) |
1200 kN (264 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
414 mm (16,2 Zoll) |
444 mm (17,5 Zoll) |
|
647.250 |
2500 kN (550 kip) |
2750 kN (610 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
819 mm (32,3 Zoll) |
737 mm (29,0 Zoll) |
|
*Temperaturen über 77 °C (150°F) erfordern eine unabhängige Spannzeugbedieneinheit und Zugstangen. |
|
|
|
|||
|
MODELL |
GEWICHT |
METRISCHE/US-BOLZENGRÖSSE |
TEILENUMMER |
|
647.02B |
7 kg (15 lb) |
M12 x 1,25 (1/2"-20) |
056-078-605 |
|
647.10A |
30 kg (67 lb) |
M27 x 2 (1 Zoll-14) |
047-080-605 |
|
647.25A |
77 kg (170 lb) |
M36 x 2 (1 1/2"-12) |
047-080-905 |
|
647.50A |
148 kg (325 lb) |
M52 x 2 (2"-12) |
047-595-505 |
|
647.100A |
386 kg (850 lb) |
M76 x 2 |
053-137-201 |
|
647.25 |
1153 kg (3335 lb) |
k. A. |
MTS kontaktieren |
|
Spannbacken und Befestigungssätze separat erhältlich. |
|
|
|
Technische Daten – Axial-torsionales Modell 647
|
MODELL |
DYNAMISCHE KRAFT |
STATISCHE KRAFT |
DRUCK |
TEMPERATUR* |
HÖHE |
DURCHMESSER |
|
647.02B-22 |
25 kN (5,5 kip) |
220 Nm (2000 Zoll.lb) |
21 MPa (3000 psi) |
-40 °C/150 °C (-40 °F/300 °F) |
135 mm (5,3 Zoll) |
150 mm (6,0 Zoll) |
|
647.10A-05 |
100 kN (22 kip) |
550 Nm (5000 Zoll.lb) |
21 MPa (3000 psi) |
-40 °C/121 °C (-40 °F/250 °F) |
188 mm (7,4 Zoll) |
203 mm (8,0 Zoll) |
|
647.10A-11 |
100 kN (22 kip) |
1100 Nm (10.000 in.lb) |
21 MPa (3000 psi) |
-40 °C/121 °C (-40 °F/250 °F) |
224 mm (8,8 Zoll) |
203 mm (8,0 Zoll) |
|
647.25A-22 |
250 kN (55 kip) |
2200 N.m (20.000 Zoll.lb) |
69 MPa (10.000 psi) |
-18 °C/65 °C (0 °F/150 °F) |
343 mm (13,5 Zoll) |
266 mm (10,5 Zoll) |
|
*Temperaturen über 77 °C (150°F) erfordern eine unabhängige Spannzeugbedieneinheit und Zugstangen. |
|
|
|
|||
|
MODELL |
GEWICHT |
BEFESTIGUNG |
TEILENUMMER |
|
647.02B-22 |
8 kg (16 lb) |
Ø 40 mm |
100-026-042 |
|
647.10A-05 |
27 kg (60 lb) |
M68 x 2 (LH) |
049-157-301 |
|
647.10A-11 |
34 kg (75 lb) |
M68 x 2 (LH) |
049-817-001 |
|
647.25A-22 |
95 kg (210 lb) |
M92 x 3 (LH) |
056-124-001 |
Technische Daten – Axiales Spannzeug 647
|
MODELL |
DYNAMISCHE KRAFT |
STATISCHE KRAFT |
DRUCK |
TEMPERATUR* |
HÖHE |
DURCHMESSER |
|
647.02B |
25 kN (5,5 kip) |
31 kN (7 kip) |
21 MPa (3000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
131 mm (5,2 Zoll) |
150 mm (6,0 Zoll) |
|
647.10A |
100 kN (30 kip) |
120 kN (27 kip) |
21 MPa (3000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
188 mm (7,4 Zoll) |
203 mm (8,0 Zoll) |
|
647.25A |
250 kN (55 kip) |
333 kN (75 kip) |
69 MPa (10.000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
249 mm (9,8 Zoll) |
266 mm (10,5 Zoll) |
|
647.50A |
500 kN (110 kip) |
550 kN (120 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
291 mm (11,5 Zoll) |
330 mm (13,0 Zoll) |
|
647.100A |
1000 kN (300 kip) |
1200 kN (264 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
414 mm (16,2 Zoll) |
444 mm (17,5 Zoll) |
|
647.250 |
2500 kN (550 kip) |
2750 kN (610 kip) |
69 MPa (10.000 psi) |
-18 °C bis 65 °C (0 °F/150 °F) |
819 mm (32,3 Zoll) |
737 mm (29,0 Zoll) |
|
*Temperaturen über 77 °C (150°F) erfordern eine unabhängige Spannzeugbedieneinheit und Zugstangen. |
|
|
|
|||
|
MODELL |
GEWICHT |
METRISCHE/US-BOLZENGRÖSSE |
TEILENUMMER |
|
647.02B |
7 kg (15 lb) |
M12 x 1,25 (1/2"-20) |
056-078-605 |
|
647.10A |
30 kg (67 lb) |
M27 x 2 (1 Zoll-14) |
047-080-605 |
|
647.25A |
77 kg (170 lb) |
M36 x 2 (1 1/2"-12) |
047-080-905 |
|
647.50A |
148 kg (325 lb) |
M52 x 2 (2"-12) |
047-595-505 |
|
647.100A |
386 kg (850 lb) |
M76 x 2 |
053-137-201 |
|
647.25 |
1153 kg (3335 lb) |
k. A. |
MTS kontaktieren |
|
Spannbacken und Befestigungssätze separat erhältlich. |
|
|
|
Technische Daten – Axial-torsionales Modell 647
|
MODELL |
DYNAMISCHE KRAFT |
STATISCHE KRAFT |
DRUCK |
TEMPERATUR* |
HÖHE |
DURCHMESSER |
|
647.02B-22 |
25 kN (5,5 kip) |
220 Nm (2000 Zoll.lb) |
21 MPa (3000 psi) |
-40 °C/150 °C (-40 °F/300 °F) |
135 mm (5,3 Zoll) |
150 mm (6,0 Zoll) |
|
647.10A-05 |
100 kN (22 kip) |
550 Nm (5000 Zoll.lb) |
21 MPa (3000 psi) |
-40 °C/121 °C (-40 °F/250 °F) |
188 mm (7,4 Zoll) |
203 mm (8,0 Zoll) |
|
647.10A-11 |
100 kN (22 kip) |
1100 Nm (10.000 in.lb) |
21 MPa (3000 psi) |
-40 °C/121 °C (-40 °F/250 °F) |
224 mm (8,8 Zoll) |
203 mm (8,0 Zoll) |
|
647.25A-22 |
250 kN (55 kip) |
2200 N.m (20.000 Zoll.lb) |
69 MPa (10.000 psi) |
-18 °C/65 °C (0 °F/150 °F) |
343 mm (13,5 Zoll) |
266 mm (10,5 Zoll) |
|
*Temperaturen über 77 °C (150°F) erfordern eine unabhängige Spannzeugbedieneinheit und Zugstangen. |
|
|
|
|||
|
MODELL |
GEWICHT |
BEFESTIGUNG |
TEILENUMMER |
|
647.02B-22 |
8 kg (16 lb) |
Ø 40 mm |
100-026-042 |
|
647.10A-05 |
27 kg (60 lb) |
M68 x 2 (LH) |
049-157-301 |
|
647.10A-11 |
34 kg (75 lb) |
M68 x 2 (LH) |
049-817-001 |
|
647.25A-22 |
95 kg (210 lb) |
M92 x 3 (LH) |
056-124-001 |
SCHÖPFEN SIE IHRE INVESTITION VOLL AUS
Unsere Experten helfen Ihnen, stets einsatzbereit zu bleiben
Zugehörige Produkte, Teile oder Zubehör
Landmark® Servohydraulische Prüfsysteme
Criterion® Elektromechanische Prüfsysteme
Suchen Sie nach weiteren Produkten?
Zur Lösungssuche
