Elektromechanische (EM) Verlängerungsstangen

Elektromechanische Verlängerungsstangen erweitern Ihre Prüfmöglichkeiten innerhalb von Klimakammern. Die Stangen sind für Zug- und Druckversuche in Klimakammern bei Temperaturen von -130 °C (-200 °F) bis 315 °C (-600 °F) ausgelegt. Die Sätze Typ C und D enthalten jeweils fünf verschiedene Längen. Diese fünf Längen können zu insgesamt 23 verschiedenen Längen kombiniert werden. Mit dieser Konfigurierbarkeit sind Anwender in der Lage, flache oder hohe Zubehörteile bzw. kurze und lange Proben zu prüfen. Druckplatten sind normalerweise eher flach und benötigen daher mehr Verlängerung. Pneumatische Spannzeuge nehmen dagegen mehr Platz in Anspruch und benötigen daher kürzere Längen.

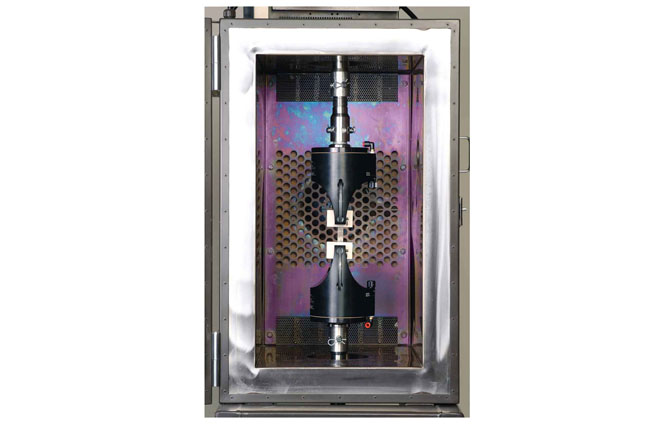

Die Verlängerungsstangen maximieren den inneren Prüfraum einer Klimakammer für Spannzeuge und Vorrichtungen. Die obere Verlängerungsstange lässt sich in 25-mm-Schritten verstellen. Durch die Kombination der fünf verschiedenen Längen lassen sich letztlich 23 Höhen erzielen und somit Abstände von Bolzen zu Bolzen zwischen 100 mm (3,9 Zoll) und 825 mm (32,4 Zoll) realisieren.

Der Verlängerungssatz Typ D ist mit Spannzeugadaptern von MTS und Instron® kompatibel. Er ist für Zug- oder Druckversuche von 2 kN bis 150 kN ausgelegt. Alle Verlängerungsstangen sind aus Edelstahl gefertigt und verfügen über Anschlüsse zur Wasserkühlung.

• Wasserkühlungsanschlüsse
• Leichte Bauweise minimiert Tara-Gewicht
• Enge Toleranzen sichern durchgängig die konzentrische und winkelgerechte Ausrichtung
• Für Zug- und Druckprüfungen geeignet
• Edelstahlkonstruktion mindert Wärmeübertragung
• Vorgespannte Verbindungen
• Flexibel konfigurierbar zur Prüfung unterschiedlich großer Proben
• Schneller Prüfaufbau

MTS EM VERLÄNGERUNGSSÄTZE
MODELL	TYP C	TYP D
Teilenummer	100-151-425	100-150-815
Nennkraft	200 N (40 lb)	150 kN (33.000 lb)
Nenntemperaturbereich	-130 °C bis 315 °C (-200 °F bis 600 °F)	-130 °C bis 315 °C (-200 °F bis 600 °F)
Länge 1 (L1)*	100 mm (3,9 Zoll)	100 mm (3,9 Zoll)
Länge 2 (L2)*	125 mm (4,9 Zoll)	125 mm (4,9 Zoll)
Länge 3 (L3)*	150 mm (5,9 Zoll)	150 mm (5,9 Zoll)
Länge 4 (L4)*	200 mm (7,8 Zoll)	200 mm (7,8 Zoll)
Länge 5 (L5)*	250 mm (9,8 Zoll)	250 mm (9,8 Zoll)
Gewicht 1	0,18 kg (0,40 lb)	0,93 kg (2,06 lb)
Gewicht 2	0,20 kg (0,45 lb)	1,1 kg (2,47 lb)
Gewicht 3	0,23 kg (0,50 lb)	1,25 kg (2,77 lb)
Gewicht 4	0,29 kg (0,65 lb)	1,57 kg (3,47 lb)
Gewicht 5	0,38 kg (0,85 lb)	1,93 kg (4,27 lb)
