Exceed® Elektromechanische Prüfsysteme

Modell

E42.503*

E43.104

E43.504

Maximale Nennkraft

5 kN (1100 lbf)

10 kN (2200 lbf)

50 kN (11.000 lbf)

Nennkraftoptionen

5 N, 10 N, 20 N, 50 N, 100 N, 200 N,

500 N, 1 kN, 2 kN, 5 kN

1 lbf, 2 lbf, 5 lbf, 10 lbf, 20 lbf, 45 lbf,

110 lbf, 220 lbf, 450 lbf, 1100 lbf

5 N, 10 N, 20 N, 50 N, 100 N, 200 N,

500 N, 1 kN, 2 kN, 5 kN, 10 kN

1 lbf, 2 lbf, 5 lbf, 10 lbf, 20 lbf, 45 lbf,

110 lbf, 220 lbf, 450 lbf, 1100 lbf, 2200 lbf

20 kN, 30 kN, 50 kN

4500 lbf, 6700 lbf, 11.000 lbf

Rahmentyp

Tischmodell

Tischmodell

Tischmodell

Prüfzonen (eine/zwei)

Einzel

Einzel

Einzel

Maximale Prüfgeschwindigkeit

508 mm/min (20 Zoll/min)

508 mm/min (20 Zoll/min)

508 mm/min (20 Zoll/min)

Minimale Prüfgeschwindigkeit

0,001 mm/min (0,00004 Zoll/min)

0,001 mm/min (0,00004 Zoll/min)

0,001 mm/min (0,00004 Zoll/min)

Positionsauflösung

0,000051 mm (0,0000022 Zoll)

0,000041 mm (0,0000016 Zoll)

0,00006 mm (0,0000023 Zoll)

Prüfraumhöhe Querhauptweg

Standard Verlängert

700 mm (27,6 Zoll)

1000 mm (39,4 Zoll)

1000 mm (39,4 Zoll)

1300 mm (51,2 Zoll)

1000 mm (39,4 Zoll)

1300 mm (51,2 Zoll)

Abstand zwischen Säulen

100 mm (3,94 Zoll)*

340 mm (13,4 Zoll)

420 mm (16,5 Zoll)

Rahmenhöhe

Standard Verlängert

1300 mm (51,18 Zoll)

1600 mm (63,0 Zoll)

1617 mm (63,7 Zoll)

1917 mm (75,5 Zoll)

1770 mm (69,7 Zoll)

2070 mm (81,5 Zoll)

Rahmenbreite

642 mm (25,28 Zoll)

681 mm (26,81 Zoll)

820 mm (32,3 Zoll)

Rahmentiefe

582 mm (22,91 Zoll)

588 mm (23,15 Zoll)

775 mm (30,5 Zoll)

Gewicht

Standard

Verlängert

120 kg (265 lb)

130 kg (287 lb)

120 kg (265 lb)

130 kg (287 lb)

325 kg (716 lb)

345 kg (761 lb)

Stromversorgung

Einphasige Wechselspannung 200–240 V,

3 Ampere 50/60 Hz, 600 W

Einphasige Wechselspannung 200–240 V,

3 Amp 50/60 Hz, 600 W

Einphasige Wechselspannung 200–240 V,

6 A, 50/60 Hz, 1600 W

Modell

E44.304

E45.105

E45.305

E45.605

Maximale Nennkraft

30 kN (6600 lbf)

100 kN (22.000 lbf)

300 kN (66.000 lbf)

600 kN (132.000 lbf)

Nennkraftoptionen

100 N, 250 N, 500 N, 1 kN, 2 kN,

5 kN, 10 kN, 20 kN, 30 kN

20 lbf, 50 lbf, 110 lbf, 220 lbf, 450 lbf,

1100 lbf, 2200 lbf, 4400 lbf, 6600 lbf

50 kN, 100 kN

11.000 lbf, 22.000 lbf

200 kN, 300 kN

44.000 lbf, 66.000 lbf

200 kN, 300 kN, 600 kN

44.000 lbf, 66.000 lbf, 132.000 lbf

Rahmentyp

Floor-standing

Floor-standing

Floor-standing

Floor-standing

Prüfzonen (zwei)

Zwei

Zwei

Zwei

Zwei

Maximale Prüfgeschwindigkeit

508 mm/min (20 Zoll/min)

508 mm/min (20 Zoll/min)

250 mm/min (9,84 Zoll/min)

254 mm/min (10 Zoll/min)

Minimale Prüfgeschwindigkeit

0,001 mm/min (0,00004 Zoll/min)

0,001 mm/min (0,00004 Zoll/min)

0,001 mm/min (0,00004 Zoll/min)

0,001 mm/min (0,00004 Zoll/min)

Positionsauflösung

0,000040 mm (0,0000015 Zoll)

0,000041 mm (0,0000016 Zoll)

0,000017 mm (0,0000007 Zoll)

0,000016 mm (0,0000006 Zoll)

Prüfraumhöhe Querhauptweg

Standard

Verlängert

1150 mm (45,28 Zoll)

1450 mm (57,09 Zoll)

1050 mm (41,34 Zoll)

1350 mm (53,15 Zoll)

1100 mm (43,30 Zoll)

1400 mm (55,12 Zoll)

1300 mm (51,2 Zoll)

Abstand zwischen Säulen

400 mm (15,75 Zoll)

600 mm (23,62 Zoll)

580 mm (22,83 Zoll)

750 mm (29,52 Zoll)

Rahmenhöhe

Standard

Verlängert

1862 mm (73,3 Zoll)

2162 mm (85,12 Zoll)

2133 mm (83,98 Zoll)

2433 mm (95,79 Zoll)

2360 mm (92,91 Zoll)

2660 mm (104,72 Zoll)

2820 mm (111,02 Zoll)

Rahmenbreite

845 mm (33,27 Zoll)

1230 mm (48,43 Zoll)

1215 mm (47,83 Zoll)

1660 mm (65,35 Zoll)

Rahmentiefe

716 mm (27,19 Zoll)

870 mm (34,25 Zoll)

960 mm (37,80 Zoll)

1272 mm (50,08 Zoll)

Gewicht

Standard

Verlängert

435 kg (959 lb)

450 kg (992 lb)

1400 kg (3086 lb)

1450 kg (3197 lb)

1700 kg (3748 lb)

1750 kg (3758 lb)

3500 kg (7716 lb)

Stromversorgung

Einphasig 200–240 V AC, 6 A 50/60 Hz, 1200 W

Einphasig 200–240 V AC, 10 A 50/60 Hz, 2000 W

Dreiphasig 380–415 V AC, oder 440–480 V AC, 6,8 A

50/60 Hz, 5000 W

Dreiphasig 380–415 V AC, oder 440–480 V AC, 10 A

50/60 Hz, 5000 W

Kraftgenauigkeit bei flachen Balken* (Biegebalken und Scherbalken)

± 0,5 % der angewendeten Kraft

± 1,0 % der angewendeten Kraft

Kraftbereich bei flachen Balken** (Biegebalken und Scherbalken)

1 bis 100 % der Nennkraft

0,5 bis 1 % der Nennkraft

S-Balken Kraftgenauigkeit*

± 1,0 % der angewendeten Kraft

S-Balken Kraftgenauigkeit**

1 bis 100 % der Nennkraft

Max. Nennkraft bei max. Prüfgeschwindigkeit

100 %

Max. Nennprüfgeschwindigkeit bei max. Kraft

100 %

Geschwindigkeitsgenauigkeit

Sollgeschwindigkeit < 0,01 mm/min: Geschwindigkeitsgenauigkeit liegt innerhalb von ± 1,0 % der Sollgeschwindigkeit

Sollgeschwindigkeit≥ 0,01 mm/min: Geschwindigkeitsgenauigkeit liegt innerhalb von ± 0,5 % der Sollgeschwindigkeit

Positionsgenauigkeit

Innerhalb von ± 0,5 %

Dehnungsgenauigkeit*** (abhängig vom Extensometer)

± 0,5 % der angewendeten Dehnung

Sicherheitsschutz

Überkraft, Weggrenzen, Überspannung und andere

Überkraftschutz

10 %

Datenerfassungsrate

Bis zu 2500 Hz

Regelschleifenrate

5000 Hz

Umgebungsanforderungen (nur für Innenräume)

Betriebstemperatur

5 °C bis 40 °C (41 °F bis 104 °F)

Betriebsfeuchte

5–85 % nicht kondensierend

Lagertemperatur

-18 °C bis 49 °C (0 °F bis 120 °F)

Maximale Lagerfeuchte

90 % nicht kondensierend

Maximale Höhe

2000 Meter

Motor und Antriebssystem

Wechselstrom-Servomotor

Kugelgewindespindeln

Pre-loaded

Positionsmessung

Encoder

Benutzer-Digitaleingänge/-ausgänge (DIO)

4 Benutzer-Digitaleingänge und 4 Benutzer-Digitalausgänge

Encoderkapazität

4 Encoders

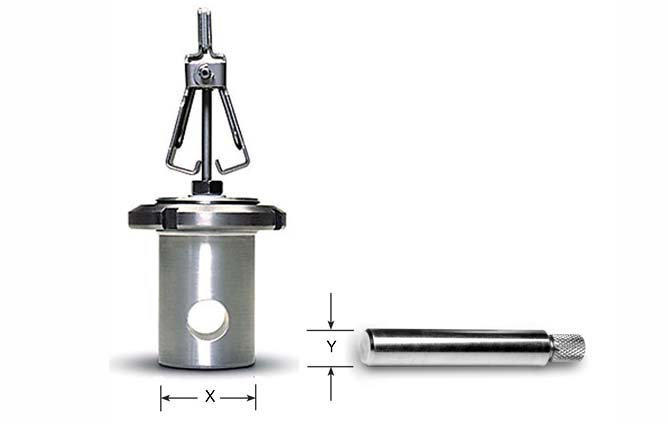

Electromechanical Attachment Specifications

Clevis Pin Connection

Type B

Type C (AL)

Type C (STL)

Type D

Type E

Type F

Type 20

Type 40

Max. Load Capacity

10 N
(2.2 lbf)

200 N
(45 lbf)

2.5 kN
(562 lbf)

150 kN
(33720 lbf)

300 kN
(67440 lbf)

600 kN
(134885 lbf)

30 kN
(6740 lbf)

100 kN
(22480 lbf)

Clevis Diameter (X)

12.7 mm

(0.50 in)

15.9 mm

(0.625 in)

15.9 mm

(0.625 in)

31.7 mm

(1.25 in)

60 mm

(2.36 in)

90 mm

(3.54 in)

20 mm

(0.787 in)

40 mm

(1.57 in)

Pin Diameter (Y)

4.7 mm

(0.186 in)

6.4 mm

(0.25 in)

6.4 mm

(0.25 in)

12.7 mm

(0.50 in)

28 mm

(1.1 in)

40 mm

(1.57 in)

10 mm

(0.039 in)

18 mm

(0.71 in)
