Komplexes nichtlineares Prüfkörperverhalten präzise vorhersagen, um den Durchsatz bei mehrachsigen Lebensdauertests zu erhöhen, Prüfkörper zu schützen und die Testkorrelation zu verbessern – und die Fahrzeugentwicklung zu beschleunigen.
Bei der Lebensdauerprüfung stößt die herkömmliche RPC-Iteration auf Herausforderungen, wenn sie das stark nichtlineare Verhalten von Anschlagpuffern (Jounce Bumpers) sowie Elastomerbuchsen und -lagern abbilden soll. Standard-Frequenzgangfunktionen sind hauptsächlich für lineares Verhalten ausgelegt. Wenn die Steifigkeitskurve eines Prüfkörpers einen abrupten Knick – oder eine sogenannte „Hockeyschläger“-Form – aufweist, kann die Konvergenz fehlschlagen, die Anzahl der Iterationen steigt, und die Prüfkörper werden stark belastet. Der neue NonLinear Navigator (NLN), der exklusiv in der RPC Connect Software verfügbar ist, ermöglicht die Überwindung dieses Problems, indem er abrupte Steifigkeitsänderungen vorhersagt, bevor sie die Konvergenz aus der Bahn bringen – auch bei mehrachsigen Tests. Dadurch wird die Iterationszeit um bis zu 50 % reduziert, Prüfkörper werden vor Überlastung geschützt, und es werden zuverlässige Ergebnisse erzielt.
NonLinear Navigator charakterisiert das nichtlineare Steifigkeitsprofil eines Prüfkörpers und sagt präzise voraus, an welcher Stelle der Steifigkeitsübergang auftritt. Anschließend linearisiert das System die Antriebskorrektur über alle aktiven Achsen, bevor es zur Überlastung kommt.
NonLinear Navigator charakterisiert das nichtlineare Steifigkeitsprofil eines Prüfkörpers und sagt präzise voraus, an welcher Stelle der Steifigkeitsübergang auftritt. Anschließend linearisiert das System die Antriebskorrektur über alle aktiven Achsen, bevor es zur Überlastung kommt.
Weniger Iterationen: Nachweislich wirksam bei der Reduzierung der Iterationszeit um bis zu 50 % beschleunigt NonLinear Navigator die Konvergenz mehrachsiger Lebensdauertests und erhöht den Durchsatz im Prüflabor.
Weniger Überlastungen: NonLinear Navigator minimiert Überlastungsereignisse, um die Integrität von Komponenten, Subsystemen und Fahrzeugen während der gesamten Dauer anspruchsvoller Lebensdauertests zu gewährleisten.
Bessere Ergebnisse: NonLinear Navigator lässt sich einfach in bestehende Arbeitsabläufe integrieren, verbessert die Korrelation über alle Freiheitsgrade hinweg und erhöht dadurch das Vertrauen in die Daten aus mehrachsigen Lebensdauertests.
Live-Webinar
| >Registrieren | Beschleunigung der nichtlinearen Systemsteuerung mit RPC Connect | |
 |

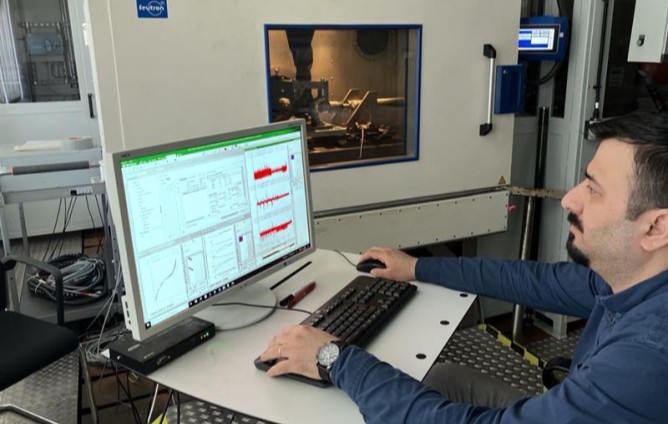

H. Zınar Düzgün Systemintegrationsingenieur (SIE) Mittwoch, 26. August 2026 15:30–16:00 (Berlin/CEST) |
|
| Gestalten Sie den Weg in die Zukunft der Lebensdauerprüfung. Nehmen Sie an unserer Einführung in den NonLinear Navigator (NLN) teil, einer neuen Funktion in RPC Connect, die eine präzise Steuerung mehrdimensionaler nichtlinearer Prüfkörperkontakte ermöglicht – für eine schnellere Konvergenz, minimale Überlastungen und weniger Eingriffe durch Bediener. | ||
