Das Centro Tecnológico de Automoción de Galicia (CTAG) verwendet fortschrittliche MTS-Batterietesttechnologie in seinem hochmodernen Labor für Elektrofahrzeuge.
Das CTAG Electric Vehicle Lab in Galicien, Spanien, verfügt über eine Vielzahl von Prüfständen zur Bewertung von EV-Fahrgestellen, Antriebssträngen und Batteriepacks, zur Durchführung von F&E-Projekten und zur Bereitstellung von Prüfdienstleistungen für die Mobilitätsindustrie. Die integrierte Batterievibrationsprüfzelle des Labors kombiniert einen MTS Multi-Axial Simulation Table (MAST) mit einer Reihe von Batteriemanagement-, Umwelt-Simulations-, Kommunikations- und Sicherheitssystemen, um die Leistung, Zuverlässigkeit und Sicherheit aktiver Batterien durch die gleichzeitige Anwendung realer mechanischer, elektrischer und thermischer Belastungen zu testen.
Ein Sechs-Freiheitsgrade-(6DOF)-MAST-System, die RPC® Connect-Software, der FlexTest®-Controller und die SilentFlo™-Hydraulikeinheit (HPU) bilden eine robuste und zuverlässige mechanische Testbasis für die integrierte EV-Batterievibrationsprüfzelle, die es den Kunden von CTAG ermöglicht, eine umfassende Palette von Lithium-Ionen-Batterietests mit optimaler Integrität, Sicherheit und Effizienz durchzuführen.
Ein Sechs-Freiheitsgrade-(6DOF)-MAST-System, die RPC® Connect-Software, der FlexTest®-Controller und die SilentFlo™-Hydraulikeinheit (HPU) bilden eine robuste und zuverlässige mechanische Testbasis für die integrierte EV-Batterievibrationsprüfzelle, die es den Kunden von CTAG ermöglicht, eine umfassende Palette von Lithium-Ionen-Batterietests mit optimaler Integrität, Sicherheit und Effizienz durchzuführen.

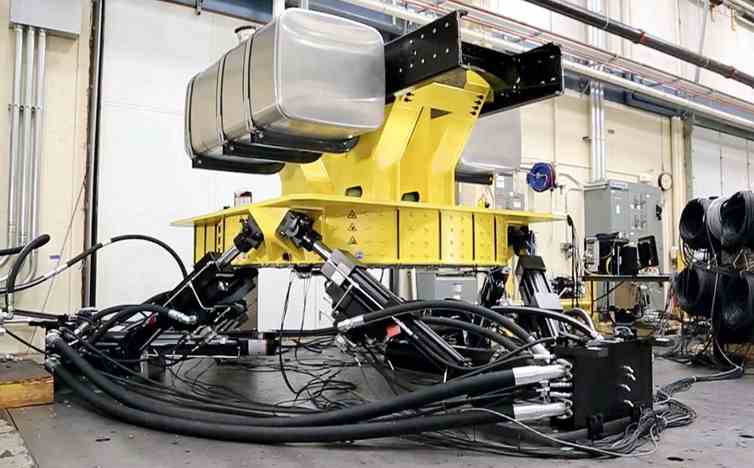

6DOF 353.20 MAST-Systeme sind für Tests von Nutzlasten bis zu 1000 kg auf 2 Meter runden oder 2,2 Meter quadratischen Tischen bei bis zu 200 Hz ausgelegt und eignen sich hervorragend für die Integration in Umwelt- und Echokammern.
Die branchenweit renommierte RPC Connect Software wird verwendet, um die Vibrationsprofile für Batterietests gemäß der ISO 12405-Norm zu realisieren. Rechts dargestellt ist ein Power Spectral Density (PSD)-Test, der zufällige gaußsche Vibrationen bis zu 200 Hz abdeckt.
Ein vielseitiger FlexTest-Controller bietet die erweiterten Steuerungsalgorithmen, die benötigt werden, um MTS MAST-Systeme bei den für Batterietests erforderlichen hohen Frequenzen und Nutzlasten zu betreiben. Freiheitsgrad- und Drei-Variablen-Steuerung ermöglichen eine einfache Bedienung und erstklassige Leistung.
Die nächste Generation der SilentFlo 525 HPUs verwendet eine innovative hybride Kombination aus effizienten digitalen Verdrängerpumpen-Modulen (DDP) und herkömmlichen Schrägscheibenpumpen-Modulen, um den Energieverbrauch im Vergleich zu älteren Modellen um 35 % oder mehr zu senken.
