Sistemas de prueba electromécanico Exceed®

Modelo

E42.503*

E43.104

E43.504

Capacidad máxima de fuerza nominal

5 kN (1100 lbf)

10 kN (2200 lbf)

50 kN (11000 lbf)

Opciones de capacidad de fuerza

5 N, 10 N, 20 N, 50 N, 100 N, 200 N,

500 N, 1 kN, 2 kN, 5 kN

1 lbf, 2 lbf, 5 lbf, 10 lbf, 20 lbf, 45 lbf,

110 lbf, 220 lbf, 450 lbf, 1100 lbf

5 N, 10 N, 20 N, 50 N, 100 N, 200 N,

500 N, 1 kN, 2 kN, 5 kN, 10 kN

1 lbf, 2 lbf, 5 lbf, 10 lbf, 20 lbf, 45 lbf,

110 lbf, 220 lbf, 450 lbf, 1100 lbf, 2200 lbf

20 kN, 30 kN, 50 kN

4500 lbf, 6700 lbf, 11000 lbf

Tipo de bastidor

Sobremesa

Sobremesa

Sobremesa

Zonas de pruebas(simple/doble)

Simple

Simple

Simple

Velocidad máxima de la prueba

508 mm/min (20 in/min)

508 mm/min (20 in/min)

508 mm/min (20 in/min)

Volocidad mínima de la prueba

0,001 mm/min (0,00004 in/min)

0,001 mm/min (0,00004 in/min)

0,001 mm/min (0,00004 in/min)

Resolución de la posición

0.000051 mm (0.0000022 in)

0.000041 mm (0.0000016 in)

0.00006 mm (0.0000023 in)

Carrera vertical del travesaño del espacio de la prueba

Estándar extendido

700 mm (27.6 in)

1000 mm (39.4 in)

1000 mm (39.4 in)

1300 mm (51.2 in)

1000 mm (39.4 in)

1300 mm (51.2 in)

Espacio entre columnas

100 mm (3.94 in)*

340 mm (13.4 in)

420 mm (16.5 in)

Altura del bastidor

Estándar extendido

1300 mm (51.18 in)

1600 mm (63.0 in)

1617 mm (63.7 in)

1917 mm (75.5 in)

1770 mm (69.7 in)

2070 mm (81.5 in)

Ancho del bastidor

642 mm (25.28 in)

681 mm (26.81 in)

820 mm (32.3 in)

Profundidad del bastidor

582 mm (22.91 in)

588 mm (23.15 in)

775 mm (30.5 in)

Peso

Estándar

Extendido

120 kg (265 lb)

130 kg (287 lb)

120 kg (265 lb)

130 kg (287 lb)

325 kg (716 lb)

345 kg (761 lb)

Requisito de energía

Monofásico 200-240 V AC,

3 amperios 50/60 Hz, 600 W

Monofásico 200-240 V AC,

3 amperios 50/60 Hz, 600 W

Monofásico 200-240 V AC,

6 amperios 50/60 Hz, 1600 W

Modelo

E44.304

E45.105

E45.305

E45.605

Capacidad máxima de fuerza nominal

30 kN (6600 lbf)

100 kN (22000 lbf)

300 kN (66000 lbf)

600 kN (132000 lbf)

Opciones de capacidad de fuerza

100 N, 250 N, 500 N, 1 kN, 2 kN,

5 kN, 10 kN, 20 kN, 30 kN

20 lbf, 50 lbf, 110 lbf, 220 lbf, 450 lbf,

1100 lbf, 2200 lbf, 4400 lbf, 6600 lbf

50 kN, 100 kN

11000 lbf, 22000 lbf

200 kN, 300 kN

44000 lbf, 66000 lbf

200 kN, 300 kN, 600 kN

44000 lbf, 66000 lbf, 132000 lbf

Tipo de bastidor

Floor-standing

Floor-standing

Floor-standing

Floor-standing

Zonas de las pruebas(doble)

Dual

Dual

Dual

Dual

Velocidad máxima de la prueba

508 mm/min (20 in/min)

508 mm/min (20 in/min)

250 mm/min (9.84 in/min)

254 mm/min (10 in/min)

Volocidad mínima de la prueba

0,001 mm/min (0,00004 in/min)

0,001 mm/min (0,00004 in/min)

0,001 mm/min (0,00004 in/min)

0,001 mm/min (0,00004 in/min)

Resolución de la posición

0.000040 mm (0.0000015 in)

0.000041 mm (0.0000016 in)

0.000017 mm (0.0000007 in)

0.000016 mm (0.0000006 in)

Carrera vertical del travesaño del espacio de la prueba

Estándar

Extendido

1150 mm (45.28 in)

1450 mm (57.09 in)

1050 mm (41,34 in)

1350 mm (53,15 in)

1100 mm (43,30 in)

1400 mm (55,12 in)

1300 mm (51.2 in)

Espacio entre columnas

400 mm (15.75 in)

600 mm (23.62 in)

580 mm (22.83 in)

750 mm (29.52 in)

Altura del bastidor

Estándar

Extendido

1862 mm (73.3 in)

2162 mm (85.12 in)

2133 mm (83,98 in)

2,433 mm (95,79 in)

2360 mm (92.91 in)

2660 mm (104.72 in)

2820 mm (111.02 in)

Ancho del bastidor

845 mm (33.27 in)

1230 mm (48.43 in)

1215 mm (47.83 in)

1660 mm (65.35 in)

Profundidad del bastidor

716 mm (27.19 in)

870 mm (34.25 in)

960 mm (37.80 in)

1272 mm (50.08 in)

Peso

Estándar

Extendido

435 kg (959 lb)

450 kg (992 lb)

1400 kg (3086 lb)

1450 kg (3197 lb)

1700 kg (3748 lb)

1750 kg (3758 lb)

3500 kg (7716 lb)

Requisito de energía

Monofásico 200-240 V CA, 6 A 50/60 Hz, 1200 W

Monofásico 200-240 V AC, 10 amperios 50/60 Hz, 2000 W

Trifásico 380-415 V CA, o 440-480 V CA, 6,8 Amperio

50/60 Hz, 5000 W

Trifásico 380-415 V AC, o 440-480 V AC, 10 amperios

50/60 Hz, 5000 W

Precisión de fuerza de perfil bajo * (viga de flexión y viga cortante)

± 0,5 % de la fuerza aplicada

± 1,0 % de fuerza aplicada

Rango de fuerza de perfil bajo** (viga de flexión y viga cortante)

1 a 100 % de la capacidad de fuerza nominal

0,5 a 1 % de la capacidad de fuerza nominal

Precisión de la fuerza de viga S*

± 1,0 % de fuerza aplicada

Rango de fuerza de viga en S**

1 a 100 % de la capacidad de fuerza nominal

Fuerza máxima nominal a la máxima velocidad de la prueba

100%

Velocidad máxima de la prueba a la fuerza máxima

100%

Precisión de la velocidad

Ajustar velocidad < 0,01 mm/min: la precisión de la velocidad está dentro de ± 1.0 % de la velocidad establecida

Ajustar velocidad ≥ 0,01 mm/min: la precisión de la velocidad está dentro de ± 0.5 % de la velocidad establecida

Precisión de posición

Dentro de ± 0,5 %

Precisión de la deformación*** (depende del extensómetro)

± 0,5 % de la deformación aplicada

Protección de seguridad

Fuerza excesiva, límites de recorrido, sobretensión y otros

Protección de fuerza excesiva

10 %

Tasa de adquisición de datos

Hasta 2500 Hz

Tasa de control de circuito

5000 Hz

Requisitos ambientales (Solo para uso en interiores)

Temperatura de funcionamiento

De 5 °C a 40 °C (41 °F a 104 °F)

Humedad de funcionamiento

5 % - 85 % sin condensación

Temperatura de almacenamiento

De -18 °C a 49 °C (De 0 °F a 120 °F)

Humedad máxima de almacenamiento

90 % sin condensación

Altitud máxima

2000 metros

Motor y sistema de accionamiento

Servomotor AC

Husillos de bolas

Pre-loaded

Medición de la posición

Codificador

Entradas/salidas digitales del usuario (DIO)

4 entradas digitales del usuario y 4 salidas digitales del usuario

Capacidad del codificador

4 codificadores

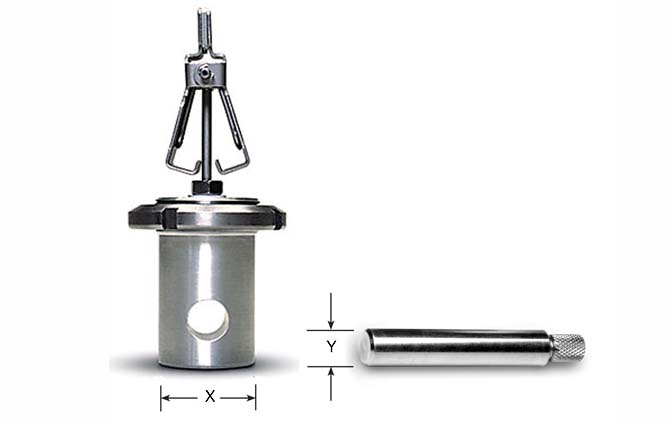

Electromechanical Attachment Specifications

Clevis Pin Connection

Type B

Type C (AL)

Type C (STL)

Type D

Type E

Type F

Type 20

Type 40

Max. Load Capacity

10 N
(2.2 lbf)

200 N
(45 lbf)

2.5 kN
(562 lbf)

150 kN
(33720 lbf)

300 kN
(67440 lbf)

600 kN
(134885 lbf)

30 kN
(6740 lbf)

100 kN
(22480 lbf)

Clevis Diameter (X)

12.7 mm

(0.50 in)

15.9 mm

(0.625 in)

15.9 mm

(0.625 in)

31.7 mm

(1.25 in)

60 mm

(2.36 in)

90 mm

(3.54 in)

20 mm

(0.787 in)

40 mm

(1.57 in)

Pin Diameter (Y)

4.7 mm

(0.186 in)

6.4 mm

(0.25 in)

6.4 mm

(0.25 in)

12.7 mm

(0.50 in)

28 mm

(1.1 in)

40 mm

(1.57 in)

10 mm

(0.039 in)

18 mm

(0.71 in)
