Flat-Trac ローリングロードシステム

空力風洞実験の忠実性を高めるために、高速で移動する接地面のシステムを取り入れ、試験車両の下部や回転する車輪に周りの地面が与える影響条件を正確に再現します。Flat-Trac ローリングロードシステムは、様々な構成で提供されており、レーシングカーの性能の最適化、より燃費の良い乗用車の開発、離着陸時の航空機の地面との相互作用の研究など、世界中に展開されています。



アプリケーション

  • 抗力測定
  • 上向きの力の測定
  • 下向きの力の測定
  • 気流特性評価

試験片

  • 実物大の車両
  • 縮尺模型車両
  • 縮尺モデルの航空機

主な製品特徴

業界標準

MTS は、世界中のレーシングチーム、OEM、契約研究所などに、数多くのカスタムメイドのローリングロードを送り届けてきました。シングルベルト式を 16 台、5 本ベルト式を 8 台、交換式システムを 3 台

正確さ

ベルトを介した車輪力の測定により、タイヤの上下動を高精度に測定します。独自の真空プリロード式エアベアリングにより、安定したベルトの動作を維持します。

耐久性/信頼性

ステンレススチール製のベルトは、優れた耐久性と長寿命を誇り、約 325 キロの速度で 30 万キロまで使用可能です。

効率的な操作

自動化された設定機能と直感的なユーザーインターフェースにより、車両のセットアップ時間の短縮と試験の生産性の向上を実現します。

モデルの比較

シングルベルト

3-ベルト

5-ベルト

1/5-ベルト (交換式)

3/5-ベルト (交換式)

ホイール&モデルモーションシステム (オプション)

注目のケーススタディ

技術的概要

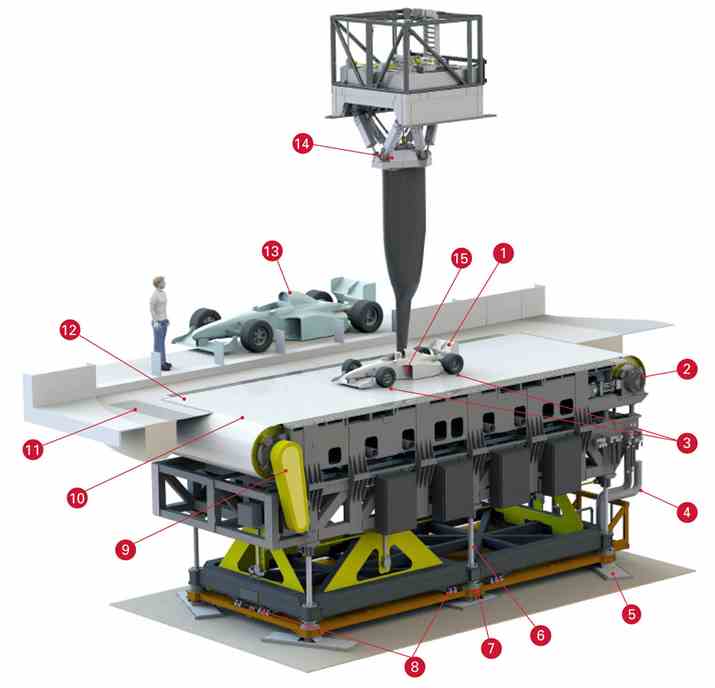

風洞ローリングロード
  1. 縮尺模型車両
  2. 下流側のテンショントラッキングローラーアセンブリ
  3. アンダーベルトの車輪力測定センサー
  4. 独立したサービスループ
  5. ヨー・ベアリングプレート
  6. ローリングロードのリフトシステム
  7. 油圧式ベアリング
  8. Talingz センサー
  9. 上流側のドライブローラーアセンブリ
  10. 境界層除去システム
  11. ターンテーブル
  12. エンドレスベルト
  13. 実物大の車両
