MTS FlexDAC 20 データ収集システム

ストレインゲージやロードセルを含むブリッジベースのデバイスから高精度の試験データを取得し、高電圧信号の入力も可能です。高速なデータ取得速度、多チャンネル対応能力、FlexTestコントローラとの同期機能により、MTS FlexDACデータ取得ユニットはフルスケール構造およびコンポーネント構造の荷重下での挙動を評価するのに最適です。

すべての製品情報を見る見積もりを依頼する

主な製品特徴

統合/同期

FlexTestコントローラとのハードウェアベースのクロック同期を採用し、極めて高いデータ精度を実現

汎用

複数の試験ステーションにデータ収集チャネルを任意の割合で同時に配置可能

加速試験

試験後に手動でデータを合成する必要がなくなり、生産性が向上

正確性/再現性

自動校正により、測定精度を迅速に確認・記録

モデルの比較

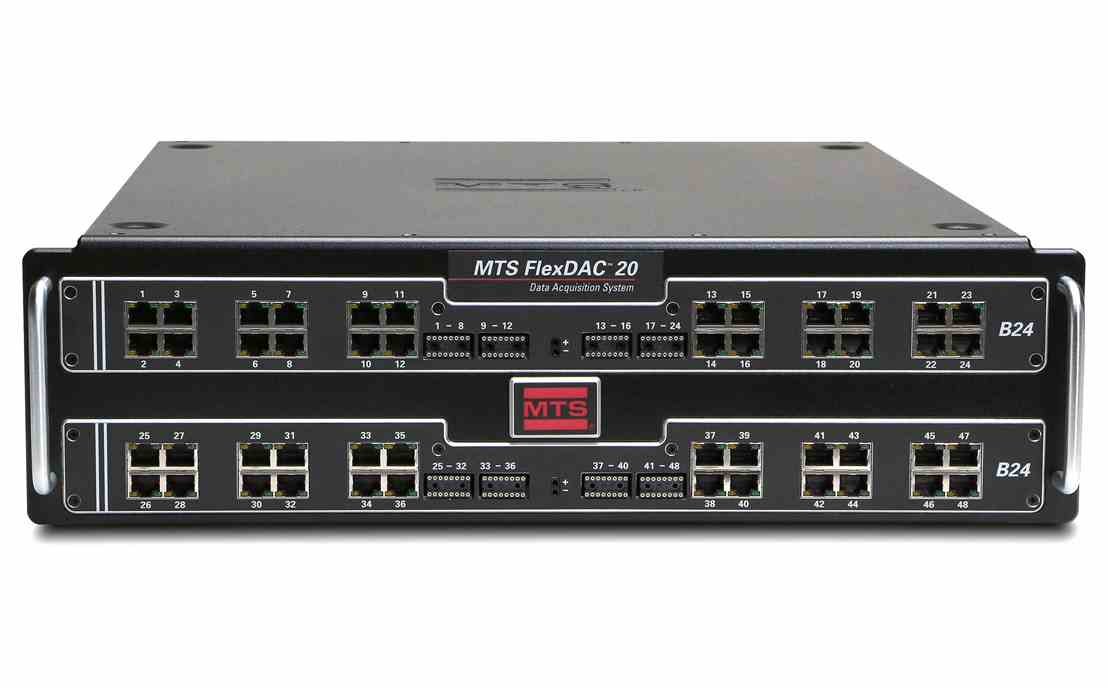

48チャネルユニット

48入力チャネル
15360 システムあたりの最大チャネル数
½およびフルブリッジセンサのリモート励起センシング
70mA、過電流保護
1/2ブリッジ完成： 6線式構成
フルブリッジ完成： 7線式構成

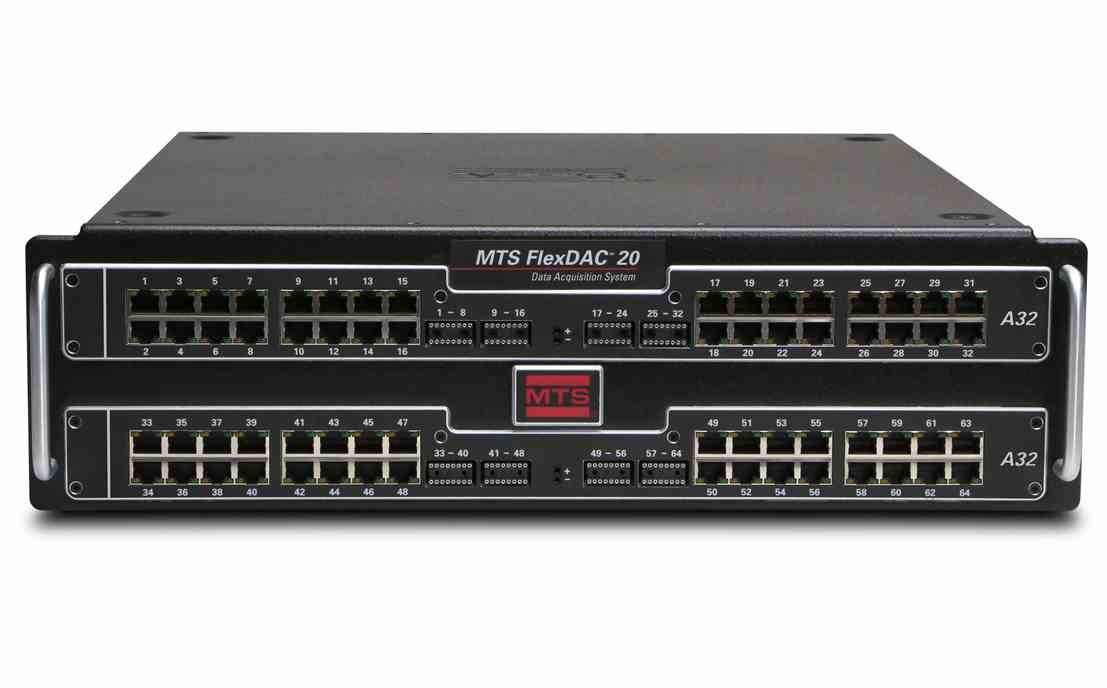

64チャネルユニット

64入力チャネル
20480 システムあたりの最大チャネル数
50mA、過電流保護
1/2 ブリッジ完成：4線式構成
フルブリッジ完成：5線式構成

技術的概要

	48チャネルユニット
一般的な機能
シャーシあたりの総入力	48
システムあたりの最大チャネル数	15360
入力コネクタ	RJ-45
制御システムとの同期	すべてのシャーシとFlexTest 40/60/100/200コントローラのすべてのチャネル間のハードウェア同期A/D変換またはタイムスタンプ
A/Dコンバータ	24bit/チャネル
独立ステーション	最大4、任意のシャーシの任意のチャネル
独立取得レートグループ	2/ステーション（合計8まで）
対応センサ	1/4ブリッジ、1/2ブリッジ、フルブリッジストレインゲージ、ロードセル、アナログテンポソニックス、ストリングポテンショメータ、電圧入力 +/-11mV、+/-110mV、+/-1.1V、+/-11V
他社製品との統合	あり
ネットワーク接続	10/100 Base-T イーサネット
マイズ	48.26 cm W x 13.21 cm H x 55.5 cm L （19” x 5.2” x 21.85”）
重量	7.76 kg (17.1 lb)
電源及び環境仕様
電源	100～240 V AC、50/60 Hz @ 250 VA 最大
周囲温度	0° - 55° C (32 - 131° F)
相対湿度	0～85％, 結露なきこと
高度	最高 3,048 m（10,000 ft）
認証	CE、EN 61326、EN 61010
電気的仕様
励起電圧	0.5 V, 1 V, 2 V, 5 V, 7.5 V, 10 V
最大電流	70mA、過電流保護
ゲイン	x1、x10、x100、x1000、チャネルごとに設定
温度シフト	温度範囲全体で ± 0.1%
サンプリングレート	1 - 6 kHz、最大8つの取得グループでチャネルごとにユーザーが選択可能
シャント抵抗器	チャネルあたり1個、シャーシ前面に外付け、注文時に値を指定
抵抗器の接続	チャネルごとにソフトウェアで起動し、1/4ブリッジの場合はローカルのブリッジ完成抵抗器、1/2ブリッジまたはフルブリッジの場合はリモートのブリッジ完成抵抗器を介してシャントします。
バックハーフ抵抗器ネットワーク	1k/1k（0.05％の比率のマッチング、2 ppm/°C）
同期ケーブルの最大長	MTS FlexDAC シャーシとFlexTestコントローラの間は300 m、MTS FlexDAC シャーシ間は100 m
同期チェーンの制限	チェーンあたり160台のFlexDACシャーシ(7,680チャネル)、 FlexTestコントローラあたりチェーン2個
同期チェーン媒体	Cat5e イーサネットケーブル
同期の制限	同期の制限ホットプラグ対応、マスター/スレーブの自動検出、取得グループの配線制限なし
性能
FIFOデータのバッファリング	75 MB
風袋	すべてのチャネルで利用可能
イベント/アクション	AeroProソフトウェアで
リミットの検出	AeroProソフトウェアで
コンディショニング
1/4 ブリッジ完成抵抗器	標準3線式
1/4 ブリッジ完成抵抗器	120 Ω、350 Ω、オプションでユーザー指定（0.05％）、チャネルごとに設定
1/2ブリッジ完成	6線式構成
フルブリッジ完成	7線式構成
ブリッジの種類と完成度の制限	制限なし、各チャネルが個別に設定可能
励起制限	制限なし、励起電圧は各チャネルごとに独自にプログラミング
フィルタ	ベッセル、バターワース、楕円、調整可能パスバンド（最大1 kHz）、フィルタなし
フィルタリング	アナログアンチエイリアシングフィルタとデジタルローパスフィルタをチャネルごとに設定可能
フィルタ周波数	お客様がAeroProソフトウェアを使って1 kHzまで設定可能
フィルタリングの制限	制限なし
リード線抵抗	3線式¼ブリッジセンサでは、リード線補正が可能です。½およびフルブリッジセンサのリモート励起センシング。
高ひずみ非線形性	あり
特徴
モジュール式	すべてのユニットは単独でも、同一社製または他社製の他のユニットと組み合わせても使用できます
LEDs	ソフトウェア制御による接続識別用の緑色LED、励起過電流表示用の黄色LED
トランスデューサの電子データシート（TEDS）	IEEE 1451 class 2 インターフェースに対応
デジタルI/O	「SMART DIO」は、任意のアナログチャネルをデジタルIOチャネルとして設定可能

	64チャネルユニット
一般的な機能
シャーシあたりの総入力	64
システムあたりの最大チャネル数	20480
入力コネクタ	RJ-45
制御システムとの同期	すべてのシャーシとFlexTest 40/60/100/200コントローラのすべてのチャネル間のハードウェア同期A/D変換またはタイムスタンプ
A/Dコンバータ	24bit/チャネル
独立ステーション	最大4、任意のシャーシの任意のチャネル
独立取得レートグループ	2/ステーション（合計8まで）
対応センサ	1/4ブリッジ、1/2ブリッジ、フルブリッジストレインゲージ、ロードセル、アナログテンポソニックス、ストリングポテンショメータ、電圧入力 +/-11mV、+/-110mV、+/-1.1V、+/-11V
他社製品との統合	あり
ネットワーク接続	10/100 Base-T イーサネット
マイズ	48.26 cm W x 13.21 cm H x 55.5 cm L （19” x 5.2” x 21.85”）
重量	7.76 kg (17.1 lb)
電源及び環境仕様
電源	100～240 V AC、50/60 Hz @ 250 VA 最大
周囲温度	0° - 55° C (32 - 131° F)
相対湿度	0～85％, 結露なきこと
高度	最高 3,048 m（10,000 ft）
認証	CE、EN 61326、EN 61010
電気的仕様
励起電圧	0.5 V, 1 V, 2 V, 5 V, 7.5 V, 10 V
最大電流	50mA、過電流保護
ゲイン	x1、x10、x100、x1000、チャネルごとに設定
温度シフト	温度範囲全体で ± 0.1%
サンプリングレート	1 - 6 kHz、最大8つの取得グループでチャネルごとにユーザーが選択可能
シャント抵抗器	チャネルあたり1個、シャーシ前面に外付け、注文時に値を指定
抵抗器の接続	チャネルごとにソフトウェアで起動し、1/4ブリッジの場合はローカルのブリッジ完成抵抗器、1/2ブリッジまたはフルブリッジの場合はリモートのブリッジ完成抵抗器を介してシャントします。
バックハーフ抵抗器ネットワーク	1k/1k（0.05％の比率のマッチング、2 ppm/°C）
同期ケーブルの最大長	MTS FlexDAC シャーシとFlexTestコントローラの間は300 m、MTS FlexDAC シャーシ間は100 m
同期チェーンの制限	チェーンあたり160台のFlexDACシャーシ(10,240チャネル)、FlexTestコントローラあたりチェーン2個
同期チェーン媒体	Cat5e イーサネットケーブル
同期の制限	同期の制限ホットプラグ対応、マスター/スレーブの自動検出、取得グループの配線制限なし
性能
FIFOデータのバッファリング	75 MB
風袋	すべてのチャネルで利用可能
イベント/アクション	AeroProソフトウェアで
リミットの検出	AeroProソフトウェアで
コンディショニング
1/4 ブリッジ完成抵抗器	標準3線式
1/4 ブリッジ完成抵抗器	120 Ω、350 Ω、オプションでユーザー指定（0.05％）、チャネルごとに設定
1/2ブリッジ完成	4線式構成
フルブリッジ完成	5線式構成
ブリッジの種類と完成度の制限	制限なし、各チャネルが個別に設定可能
励起制限	制限なし、励起電圧は各チャネルごとに独自にプログラミング
フィルタ	ベッセル、バターワース、楕円、調整可能パスバンド（最大1 kHz）、フィルタなし
フィルタリング	アナログアンチエイリアシングフィルタとデジタルローパスフィルタをチャネルごとに設定可能
フィルタ周波数	お客様がAeroProソフトウェアを使って1 kHzまで設定可能
フィルタリングの制限	制限なし
リード線抵抗	3線式¼ブリッジセンサでは、リード線補正が可能です。
高ひずみ非線形性	あり
特徴
モジュール式	すべてのユニットは単独でも、同一社製または他社製の他のユニットと組み合わせても使用できます
LEDs	ソフトウェア制御による接続識別用の緑色LED、励起過電流表示用の黄色LED
トランスデューサの電子データシート（TEDS）	IEEE 1451 class 2 インターフェースに対応
デジタルI/O	「SMART DIO」は、任意のアナログチャネルをデジタルIOチャネルとして設定可能
