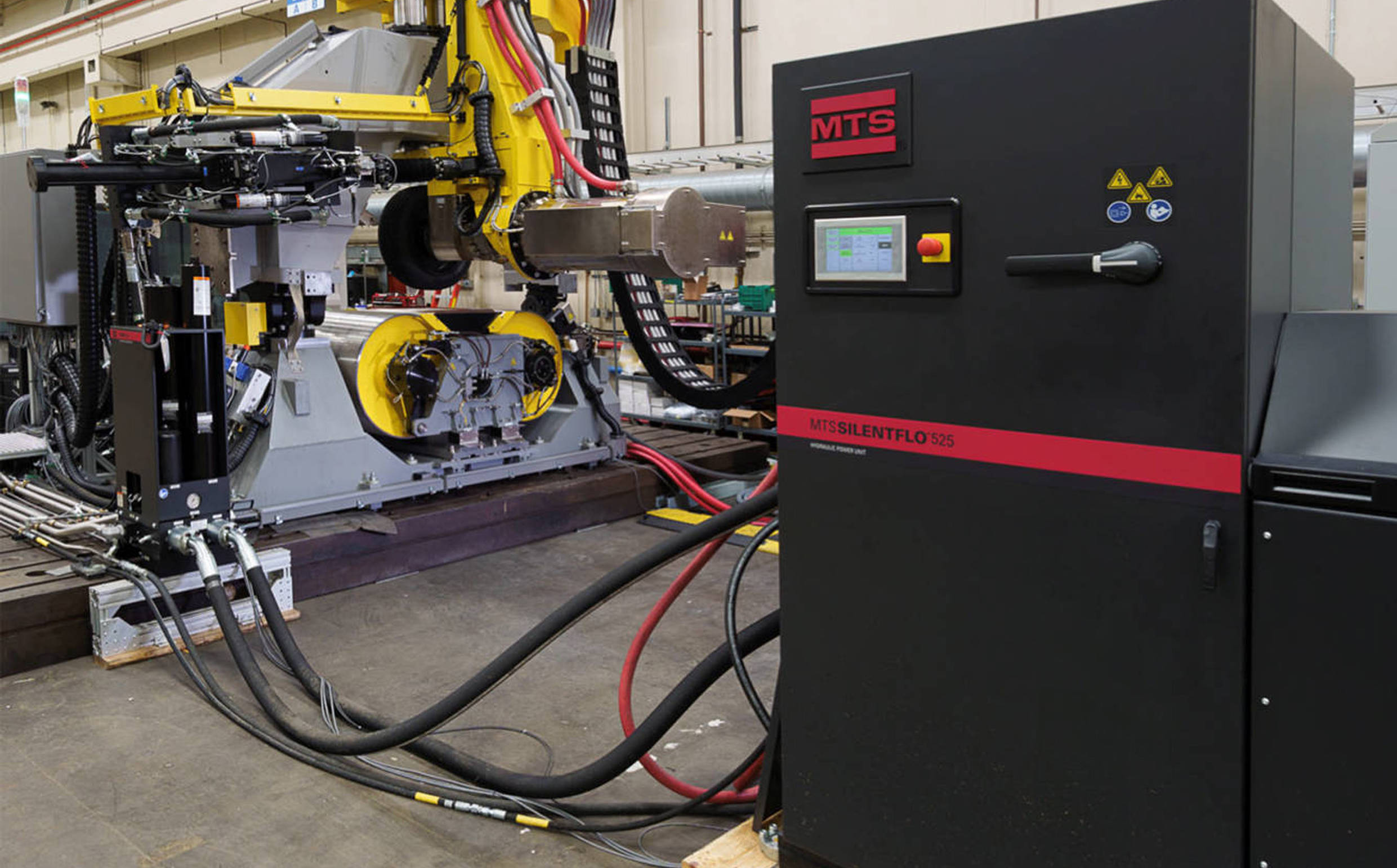

SilentFlo™ 515 & 525 油圧動力ユニット（HPU）
このHPUは、動力生成効率を最大限に高め、冷却水の消費量を最小限に抑える機能や、圧力、温度、液面を遠隔監視するオプションを備えており、施設のエネルギーコストの削減に役立ちます。また、大型のHPUには、システムがフル稼働していないときに電力や冷却水の消費を抑えるオンデマンド運転オプションを搭載することで、さらなる省エネを図ることができます。
主な製品特徴
エネルギー効率
新しいモデル525 HPUは、従来の油圧パワーユニット（HPU）に比べてエネルギー使用量を35％以上削減します
コスト効率
ポンプ/モーターモジュールの取り付けが簡単、わずかなコストで大容量化が可能
革新的な技術
リモートでの監視・制御が可能
静音運転
従来のHPUと比較して最大30dB(A)の静音性
モデルの比較
Model 525 600シリーズ
- 最大 6 基のポンプモジュールを搭載可能
- 60 Hz 時の流量：681 lpm（180 gpm）
- 50 Hz 時の流量：600 lpm（160 gpm）**
- 斜板式ポンプモジュール
- 60 Hz 時の流量：113.5 lpm（30 gpm）
- 50 Hz 時の流量：100.7 lpm（26.6 gpm）
- デジタル・ディスプレースメント® ポンプモジュール
- 50/60 Hz 時の流量：113.5 lpm（30 gpm）
- 騒音レベル：72 dB(A)
- モジュール 1 基使用時の最大リザーバ容量：2150 L（568 gal）
**50 Hz モデルのデジタル・ディスプレースメント・ポンプモジュールは、60 Hz モデルと同等の流量です
***Digital displacement は Danfoss A/S の登録商標です
モデル 525 300シリーズ
- 最大 3 基のポンプモジュールを搭載可能
- 60 Hz 時の流量：340 lpm（90 gpm）
- 50 Hz 時の流量：300 lpm（80 gpm）**
- 斜板式ポンプモジュール
- 60 Hz 時の流量：113.5 lpm（30 gpm）
- 50 Hz 時の流量：100.7 lpm（26.6 gpm）
- デジタル・ディスプレースメント・ポンプモジュール
- 50/60 Hz 時の流量：113.5 lpm（30 gpm）
- 騒音レベル：68 dB(A)
- モジュール 1 基使用時の最大リザーバ容量：1173 L（310 gal）
**50 Hz モデルのデジタル・ディスプレースメント・ポンプモジュールは、60 Hz モデルと同等の流量です
Model 515.20 & 515.30
- Model 515.20 流量(60 Hzモデル)：75.7 lpm (20 gpm)
- Model 515.20 流量(50 Hzモデル)：62.5 lpm (16.5 gpm)
- Model 515.30 流量(60 Hzモデル)：113.5 lpm (30 gpm)
- Model 515.30 流量(50 Hzモデル)：100.7 lpm (26.6 gpm)
- ノイズレベル 63 dB(A)
- 最大タンク容量：341 L (90 gal)
Model 515.07 & 515.11
- Model 515.07 流量(60 Hzモデル)：26.5 lpm (7 gpm)
- Model 515.07 流量(50 Hzモデル)：22.7 lpm (6 gpm)
- Model 515.07 ノイズレベル：58 dB(A)
- Model 515.11 流量(60 Hzモデル)：41.6 lpm (11 gpm)
- Model 515.11 流量(50 Hzモデル)：37.9 lpm (10 gpm)
- Model 515.11 ノイズレベル：60 dB(A)
- 最大タンク容量：174 L (46 gal)
モデル 515.04
- 流量：15.1 lpm (4 gpm)
- ノイズレベル：57 dB(A)
- 最大タンク容量：223 L (59 gal)
技術的概要
|
小型SilentFlo HPU |
|
|
|
|
|
||||
|
Model 515.07～515.30 仕様 |
|
|
|
|
|
||||
|
動作圧力：21 MPa (3,000 psi) |
|
|
|
|
|
||||
|
ポンプタイプ：可変容量ポンプ |
|
|
|
|
|
||||
|
ろ過：戻り側の全流量 |
|
|
|
|
|
||||
|
最高周囲動作温度：40°C (104°F) |
|
|
|
|
|
||||
|
最低周囲動作温度：5°C （40°F） |
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
モデル 515.07 |
モデル 515.11 |
モデル 515.20 |
モデル 515.30 |
|
||||
|
流量（60 Hzモデルの場合） |
26.5 lpm (7 gpm) |
41.6 lpm (11 gpm) |
75.7 lpm (20 gpm) |
113.5 lpm (30 gpm) |
|
|
|||
|
流量（50 Hzモデルの場合） |
22.7 lpm (6 gpm) |
37.9 lpm (10 gpm) |
62.5 lpm (16.5 gpm) |
100.7 lpm (26.6 gpm) |
|
||||
|
ノイズレベル* |
58 dB(A) |
60 dB(A) |
63 dB(A) |
63 dB（A） |
|
||||
|
タンク容量（最大） |
174 L (46 gal) |
174 L (46 gal) |
341 L (90 gal) |
341 L (90 gal) |
|
||||
|
ユニット寸法 |
|
|
|
|
|
||||
|
幅 |
77.0 cm (30.3 in) |
77.0 cm (30.3 in) |
89.7 cm (35.3 in) |
89.7 cm (35.3 in) |
|
||||
|
高さ |
120.1 cm (47.3 in) |
120.1 cm (47.3 in) |
138.9 cm (54.7 in) |
138.9 cm (54.7 in) |
|
||||
|
長さ |
114.6 cm (45.1 in) |
114.6 cm (45.1 in) |
163.1 cm (64.2 in) |
163.1 cm (64.2 in) |
|
||||
|
最大油量時の重量 |
581 kg (1,280 lb) |
603 kg (1,330 lb) |
984 kg (2,170 lb) |
1021 kg (2,250 lb) |
|
||||
|
モータサイズ |
11 kW (15 hp) |
18.5 kW (25 hp) |
30 kW (40 hp) |
45 KW （60 Hp） |
|
||||
|
|
|
|
|
|
|
||||
|
* ノイズレベル[dbA]は、自由音場の値で表されます。測定値は音響環境により異なる場合があります。 |
|
|
|
||||||
|
仕様は予告なく変更される場合があります。お客様のアプリケーションに重要な仕様については、MTSにお問い合わせください。 |
|
|
|
||||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
大型SilentFlo HPU |
|
|
|
|
|
||||
|
Model 525 仕様 |
|
|
|
|
|
||||
|
動作圧力：21 MPa (3,000 psi) |
|
|
|
|
|
||||
|
ポンプの種類: デジタル排出および/またはスワッシュプレート |
|
|
|
|
|
||||
|
ろ過：戻り側の全流量 |
|
|
|
|
|
||||
|
最高周囲動作温度：40°C (104°F) |
|
|
|
|
|
||||
|
最低周囲動作温度：5°C （40°F） |
|
|
|
|
|
||||
|
|
|
|
|
|
|
||||
|
|
300シリーズ 2つのモジュール |
300シリーズ 3つのモジュール |
600シリーズ 4つのモジュール |
600シリーズ 5つのモジュール |
600シリーズ 6つのモジュール |
||||
|
流量（60 Hzモデルの場合） |
227 lpm （60 gpm） |
340 lpm （90 gpm） |
454 lpm （120 gpm） |
567 lpm (150 gpm) |
681 lpm （180 gpm） |
||||
|
流量（50 Hzモデルの場合)** |
200 lpm (53.2 gpm) |
300 lpm （80 gpm） |
400 lpm (106.4 gpm) |
500 lpm （133 gpm） |
600 lpm （160 gpm） |
||||
|
ノイズレベル* |
68 dB （A） |
68 dB （A） |
70 dB （A） |
71 dB （A） |
72 dB （A） |
||||
|
タンク容量（最大） |
1,136 L (300 gal) |
1,098 L (290 gal) |
2,037 L (538 gal) |
1,999 L (528 gal) |
1,961 L (518 gal) |
||||
|
ユニット寸法 |
|
|
|
|
|
||||
|
幅 |
103.4 cm (40.7 in) |
103.4 cm (40.7 in) |
103.4 cm (40.7 in) |
103.4 cm (40.7 in) |
103.4 cm (40.7 in) |
||||
|
高さ |
199.4 cm (78.5 in) |
199.4 cm (78.5 in) |
199.4 cm (78.5 in) |
199.4 cm (78.5 in) |
199.4 cm (78.5 in) |
||||
|
長さ |
287.0 cm (113.0 in) |
287.0 cm (113.0 in) |
430.5 cm (169.5 in) |
430.5 cm (169.5 in) |
430.5 cm (169.5 in) |
||||
|
最大油量時の重量 |
2,835 kg (6,250 lb) |
3,289 kg (7,250 lb) |
4,876 kg (10,750 lb) |
5,330 kg (11,750 lb) |
5,783 kg (12,750 lb) |
||||
|
モータサイズ |
45 KW （60 Hp） |
45 KW （60 Hp） |
45 KW （60 Hp） |
45 KW （60 Hp） |
45 KW （60 Hp） |
||||
|
モータ/ポンプユニットの数 |
2、最大3 |
3 |
4、最大6 |
5、最大6 |
6 |
||||
|
|
|
|
|
|
|
||||
|
* ノイズレベル[dbA]は、自由音場の値で表されます。測定値は音響環境により異なる場合があります。 ** 50Hzモデルのデジタル変位ポンプモジュールは、60Hzモデルと同等の流量を持っています。 |
|
|
|||||||
|
仕様は予告なく変更される場合があります。お客様のアプリケーションに重要な仕様については、MTSにお問い合わせください。 |
|
|
|
||||||
