エラストマー試験システム
品質を確保し、性能と耐久性を最適化するために、正確な単軸または多軸の直線および回転力をエラストマ材料および構成部品に適用します。MTS の多様なポートフォリオは、高度なアプリケーションソフトウェアと制御機能、業界最大の荷重と周波数の範囲を特徴とし、エラストマ試験の精度、再現性、および効率を最大限に高めます。
アプリケーション
- 動的特性評価
- 動的機械分析（DMA）
- 静的たわみ
- 耐久性
- 品質管理
試験片
- 材料
- ブッシング
- エンジンマウント
- トランスミッションマウント
- ダンパートップマウント
- 振動減衰または制御素子
主な製品特徴
グローバルスタンダード
材料や部品の研究開発や QA／QC のための、業界で最も広い範囲の力と周波数の機能
信頼できるデータ
正確で再現性のある測定を組み込んだ優れた試験システムにより、信頼できるデータを取得
実世界との相関性
単純な正弦波からリアルタイムのシミュレーションまで幅広く対応
私たちがお手伝いします
最も困難な試験目標においてOEM企業と研究者をサポートし、時間とコストを節約
モデルの比較
モデル 836
- 力量：25 kN
- 周波数： 80 Hz
- 制御された軸 6
- 典型的なアプリケーション。
耐久性
モデル 834
- 力量： 50、100、150、250 kN
- 周波数： 200 Hz
- 制御された軸1
- 典型的なアプリケーション。高
荷重耐久性
モデル 833
- 力量： 25 kN
- 周波数： 80 Hz
- 制御された軸 3
- 典型的なアプリケーション。
動的特性および DMA
モデル 832
- 力量： 50 kN
- トルク： 565 Nm
- 周波数： 100 Hz
- 制御された軸 2 または 3
- 典型的なアプリケーション。耐久
性
モデル 831 二軸
- 力量： 10, 25 kN
- 静的側面荷重。5 kN
- 周波数： 800 Hz
- 制御された軸 2
- 典型的なアプリケーション。
動的特性および DMA
モデル 831
- 力量： 10, 25 kN
- 周波数： 400, 700, 1000 Hz
- 制御された軸 1
- 典型的なアプリケーション。
動的特性および DMA
MTS ランドマーク 200
- 力量： 10, 25 kN
- 周波数： 200 Hz
- 制御された軸 1
- 典型的なアプリケーション。
動的特性および DMA
MTS ランドマーク 100
- 力量： 10, 25 kN
- 周波数： 100 Hz
- 制御された軸 1
- 典型的なアプリケーション。
動的特性
および DMA
MTS Acumen
- 力量：1、3、12 kN
- 周波数： 100 Hz
- 制御された軸 1
- 典型的なアプリケーション。
動的特性および DMA
C フレームシステム
- 力量：1 5 kN
- 周波数： 20 Hz
- 制御された軸 1
- 典型的なアプリケーション。耐久
性
技術的概要

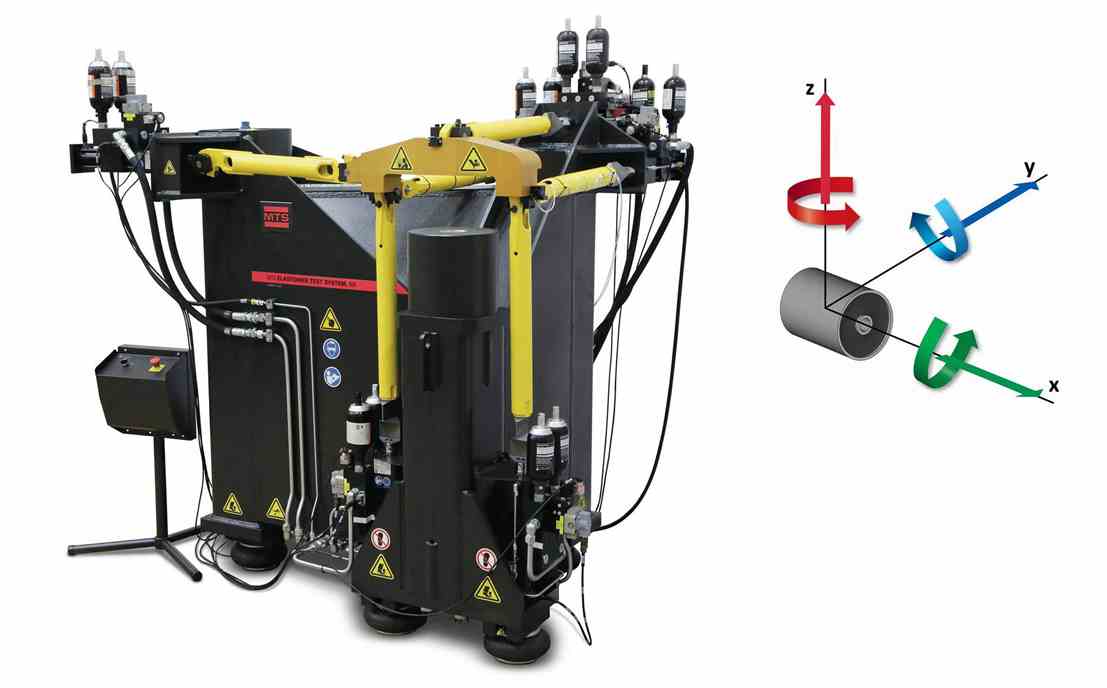

モデル 836 を使用して、6 自由度の現実に近い正確な耐久性試験を行います。
- 低摩擦のアクチュエーターをコンパクトで剛性の高い自己反応型のベースに搭載し、 高忠実度の制御と帯域幅を実現
- 優れた制御補正により、データの整合性および再現性を確保
- 設定を変えることなく同一機器で複数の試験を実施
- アクセスしやすい取り付けアセンブリーにより、試験品の素早い取り付けと取り外しが可能
プライマリーアプリケーション
- 耐久性試験
|
|
||
|
Fx |
kN |
25 |
|
Fy |
kN |
50 |
|
Fz |
kN |
50 |
|
Mx |
kNm |
2 |
|
My |
kNm |
12 |
|
Mz |
kNm |
12 |
|
|
||
|
X |
± mm |
25 |
|
Y |
± mm |
25 |
|
Z |
± mm |
25 |
|
シータ x |
± deg |
15 |
|
シータ y |
± deg |
5 |
|
シータ z |
± deg |
5 |
モデル 836 システムのカタログ

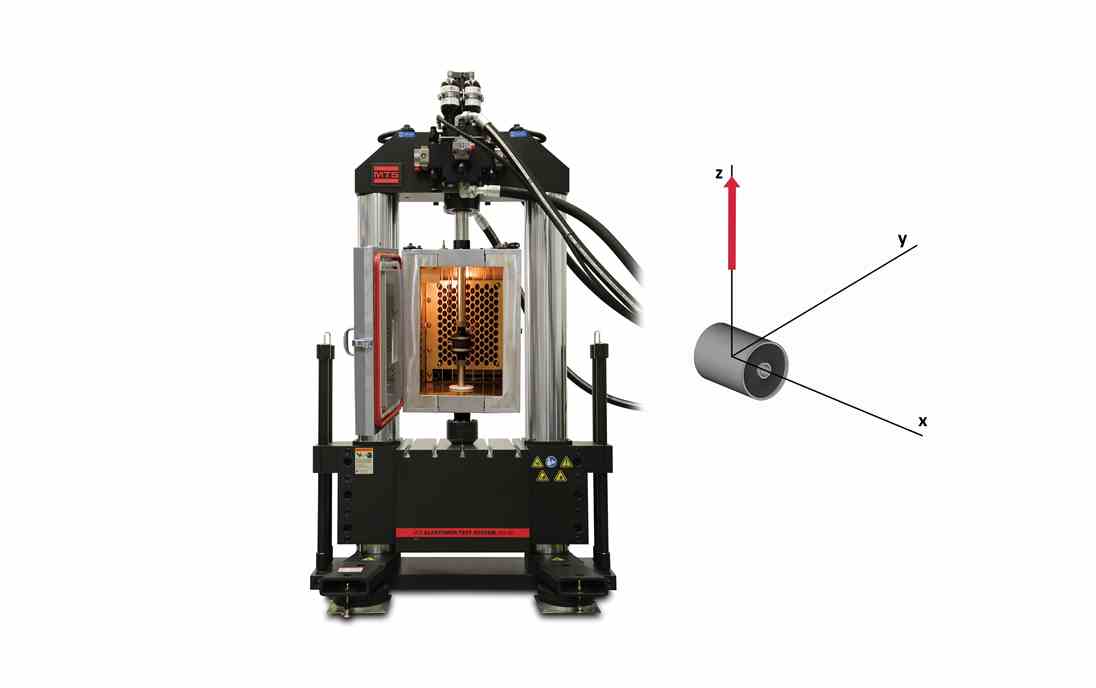

堅牢なモデル 834 ハイフォースエラストマ試験システムを使用して、高負荷アプリケーションで使用される様々なエラストマ材料、コンポーネント、マウントの試験を行います。
- 300 Hz までの周波数で 100 kN までの力を印加 (50 kN、150 kN、250 kN のフレーム定格も利用可能)
- 優れた制御補正により、データの整合性および再現性を確保
- 汎用性の高い T 字型スロットのベッド
- MTS モデル 651.06E-03 環境室との組み合わせで表示されています：-129°C から +315°C の温度範囲で試験を行うための完全な統合サブシステム。
典型的なアプリケーション
- 耐久性試験
- 代表的な用途には、トラック、建設、林業、農業機械、鉄道車両、航空宇宙などがあります

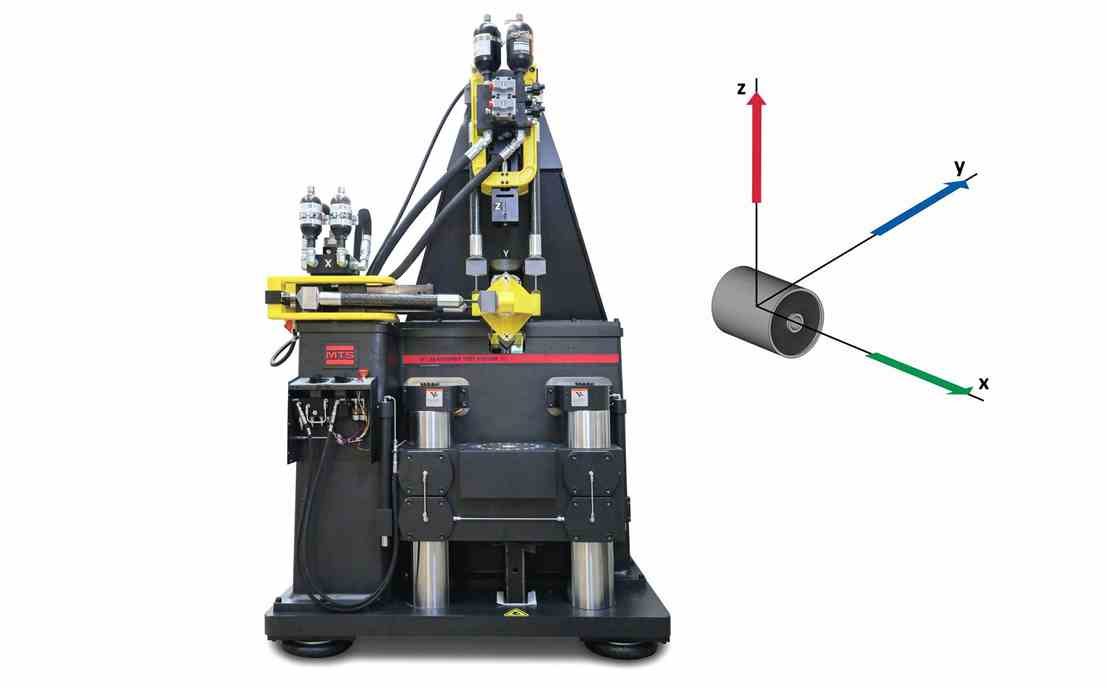

モデル 833 システムを使用して、3 自由度での動的特性評価および耐久性試験を行います。
- 自動化された制御補正により、データの整合性および再現性を確保します。
- 周波数の関数として剛性の変化を最小限に抑えるために設計されています。
- MTS 特許の制御アルゴリズムにより、ゼロに近い位相角を実現します。
- 直径 400 mm、高さ 550 mm までの試料片 - チャンバー付き、またはチャンバーなし
プライマリーアプリケーション
- 動的特性
- 耐久試験
|
|
||
|
Fx |
kN |
25 |
|
Fy |
kN |
25 |
|
Fz |
kN |
25 |
|
|
|
|
|
|
||
|
X |
± mm |
25 |
|
Y |
± mm |
25 |
|
Z |
± mm |
25 |
Mx、My、Mz の出力は、モーメントモニタリング用に提供されています。
モデル 833 システムのカタログ

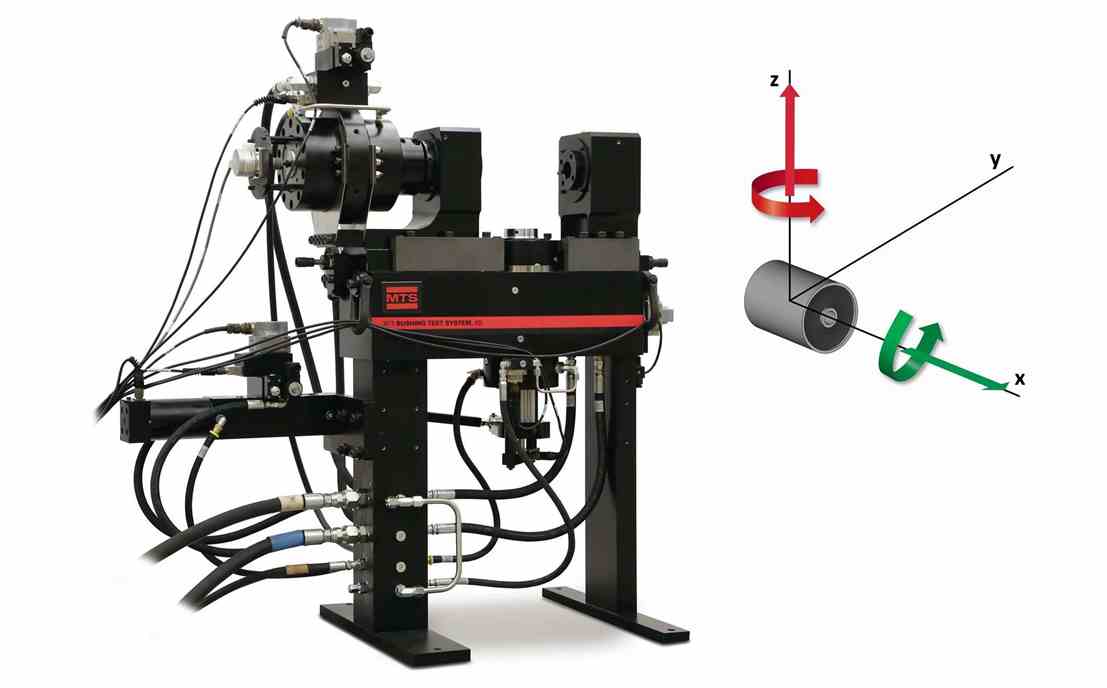

モデル 832 システムを使用して、ブッシュの耐用年数を確認したり、動的なねじり特性試験を実施することができます。
- 2 ～ 4 自由度の設定が可能
- ブッシュ軸を中心とした静的なオフセットを伴う動的な半径方向およびねじりの入力
- 動的入力用のハードウェア (半径方向の円錐形およびカルドニック回転、法線方向の静的円錐形入力) をオプションで用意し、システムの実用性を向上します。
- 単軸ねじり特性評価パッケージには、MTS モデル 663 トルク変換器 (定格+/- 550 Nm) とMTS 793.31 動的特性解析ソフトウェアが含まれます。
- 多軸構成。静的円錐形のノーマルな取り付け具は、ブッシュに 10 度の静的円錐形のオフセットを与えます。
- 半径軸回りの回転防止機能により、垂直方向のアクチュエータの不要な回転を防止します。
プライマリーアプリケーション
- 耐久性試験
- 動的ねじり特性 (x 軸)
|
負荷容量 (非同時) |
|
|
|
Fx (静的) |
kN |
4.4 |
|
Fz |
kN |
50 |
|
Mx |
Nm |
565 |
|
Mz |
Nm |
678 |
|
|
|
|
|
可動域 (非同時) |
|
|
|
x |
± mm |
10 |
|
z |
± mm |
5 |
|
シータ x (動的) |
± 度 |
45 |
|
シータ z (静的) |
± 度 |
22 |
|
シータ z (動的) |
± 度 |
19 |
モデル 832 システムのカタログ

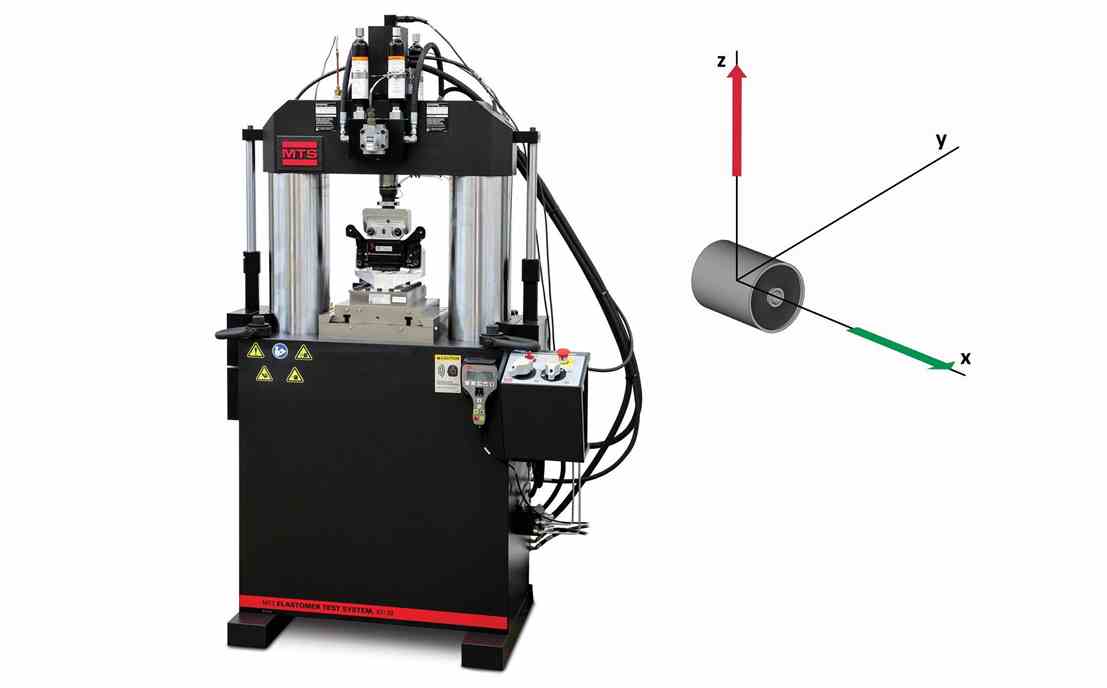

軸外で静的なプリロードをかけながら、高周波で材料や部品の特性を評価することができます。
- 堅牢で信頼性の高い設計により、高周波動作および低荷重・変位分解能を実現しています。
- 加速度補償は、力計測システムに組み込まれています。
プライマリーアプリケーション
- 材料研究
- 部品開発
|
|
||
|
Fz (800 Hz) |
kN |
25 |
|
Fx (静的) |
kN |
5 |
|
|
||
|
Z |
± mm |
25 |
|
X |
± mm |
15 |
Mx、My、Mz の出力は、モーメントモニタリング用に提供されています。

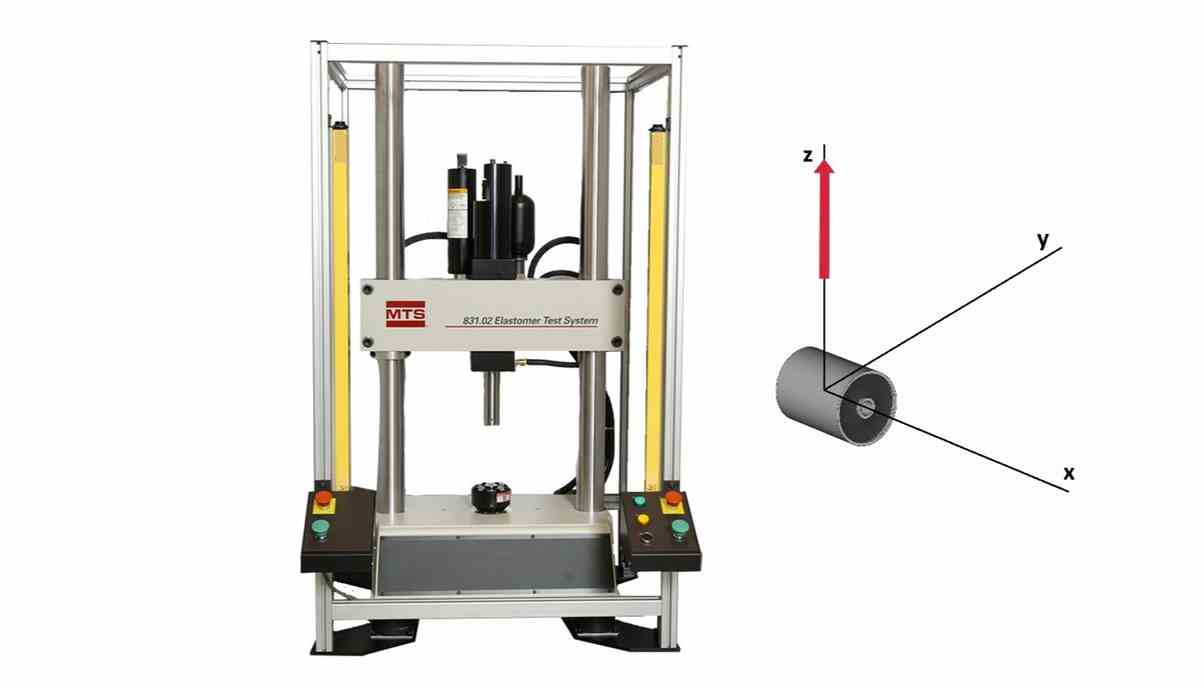

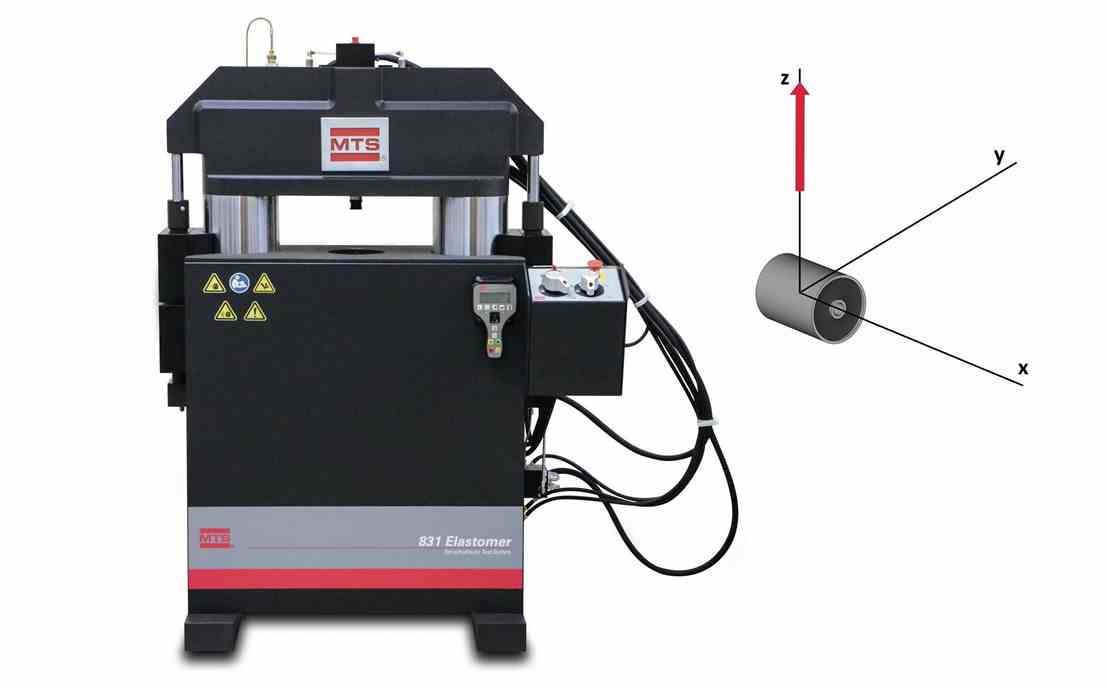

中～高周波での材料や部品の特性評価。
- ご要望の試験周波数に合わせた専用モデルをご用意しています。
- 加速度補償は、力計測システムに組み込まれています。
プライマリーアプリケーション
- 材料研究
- 部品開発
|
|
||
|
Fx (400 Hz) |
kN |
10/25 |
|
Fx (700 Hz) |
kN |
25 |
|
Fx (1000 Hz) |
kN |
10 |
|
|
||
|
静的ストローク |
± mm |
25 |
|
動的ストローク |
± mm |
20 |

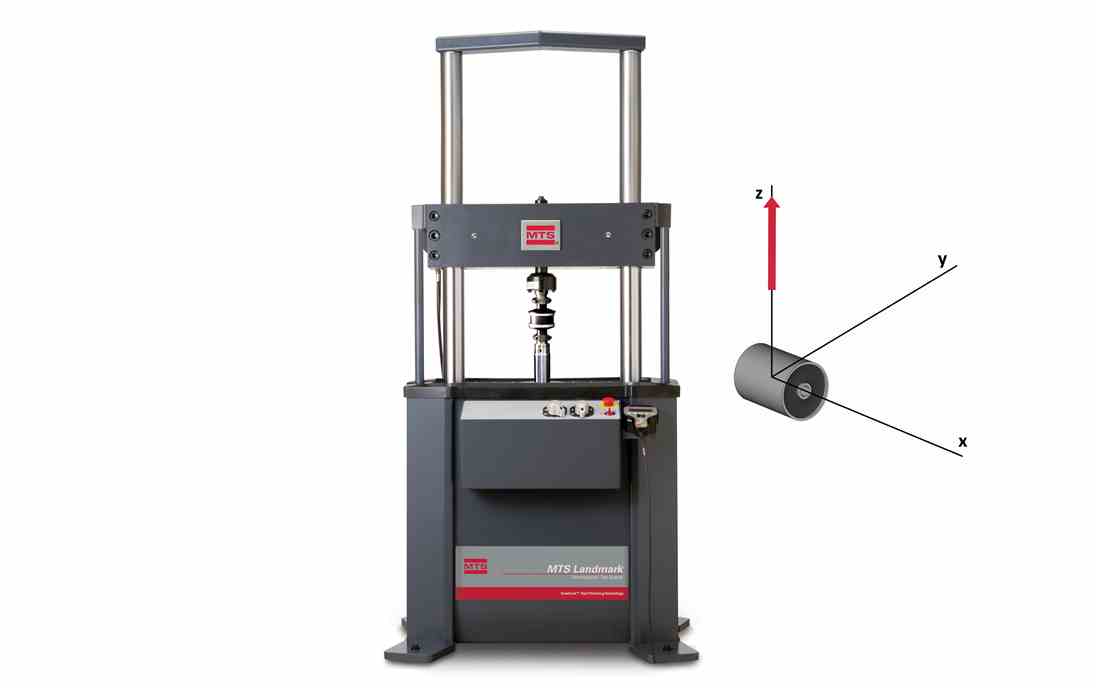

Landmark ファミリの汎用試験マシンは、200 Hz までの正確な共振フリーの試験用に特別に構成されています。
- 15 kN または 25 kN の耐力があります。
- 特別な土台を必要としない自立型のユニット。
プライマリーアプリケーション
- 材料研究
- 部品開発
- 汎用性の高い引張 & 圧縮試験
Landmark ファミリの汎用試験マシンは、最小限のスペースで使用できるように設計されています。
- 15 kN または 25 kN の耐力があります。
- 100 Hzまでの共振フリーの試験。
- 自動化された試験環境に統合可能なテーブルトップモデル
プライマリーアプリケーション
- 材料研究
- 部品開発
- 最終的な生産試験
- 汎用性の高い引張および圧縮試験

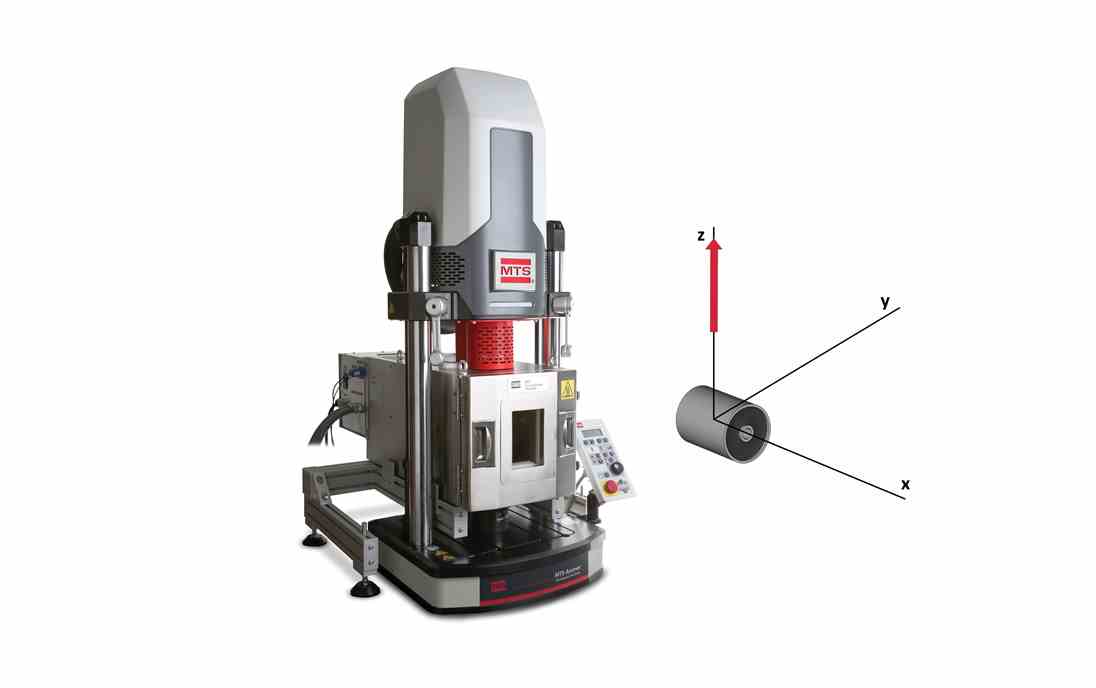

エラストマ試験用に設計された MTS Acumen ファミリの電気力学試験システムです。
- 1、3、および 12kN の耐力があります。
- 電動式で動作するため、施設要件は最小限です。
プライマリーアプリケーション
- 材料研究
- 部品開発
- 最終的な生産試験
- 汎用性の高い引張および圧縮試験

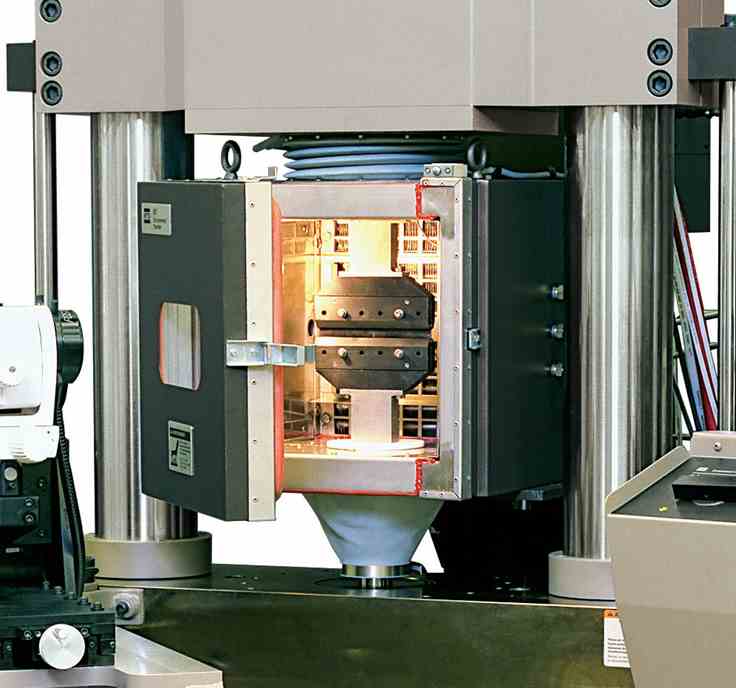

MTS のエラストマ試験ソリューションは、一般的に、- 40°C ～ +150°C (- 40°F ～ +300°F) までの温度範囲で試験を行うための完全統合サブシステムが用意されています。 これらのシステムの温度は、FlexTest ワークステーションからプログラム可能で、次の一般的な機能があります：
- 断熱チャンバー：ヒンジ式ドア付きフレームマウント型
- 試験中に試験品を確認できる窓が付いたドア
- 液体窒素ブースト機能付きの機械式冷凍機
- より環境への密閉性を高めるために試料片アダプタに取り付けた断熱ブーツ
- 大口径の断熱フレキシブルチューブで試料片容器に接続されたリモートマウント型機械式温度調整ユニット
サービスおよびサポート
当社の専門家がいつでもお客様の設定および運用をお手伝いします。
