FlexTest®コントローラ

拡張性の高いFlexTestアーキテクチャと業界で定評のある793ソフトウェアツールセットを活用して、ほぼすべての材料、コンポーネント、サブシステム、構造物の試験を 定義、自動化 できます。 MTSの試験ポートフォリオの基盤となるFlexTestコントローラ は世界中で導入されており、航空宇宙、自動車、バイオメディカル、土木工学、鉄道などのさまざまな用途で、高速の閉ループ制御、関数生成、トランスデューサの調整、データ収集を実現しています。

試験片

主な製品特徴

精度

アダプティブコントロール技術、算出されたチャネル、カスケード制御ループ、RPC相互運用性により、最適な試験データの忠実度を実現

汎用

進化したEtherCATインタフェース、フル機能の793ソフトウェア、MTSアプリケーションソフトウェアは、多様なテスト要件に対応するために必要なツールを提供します。

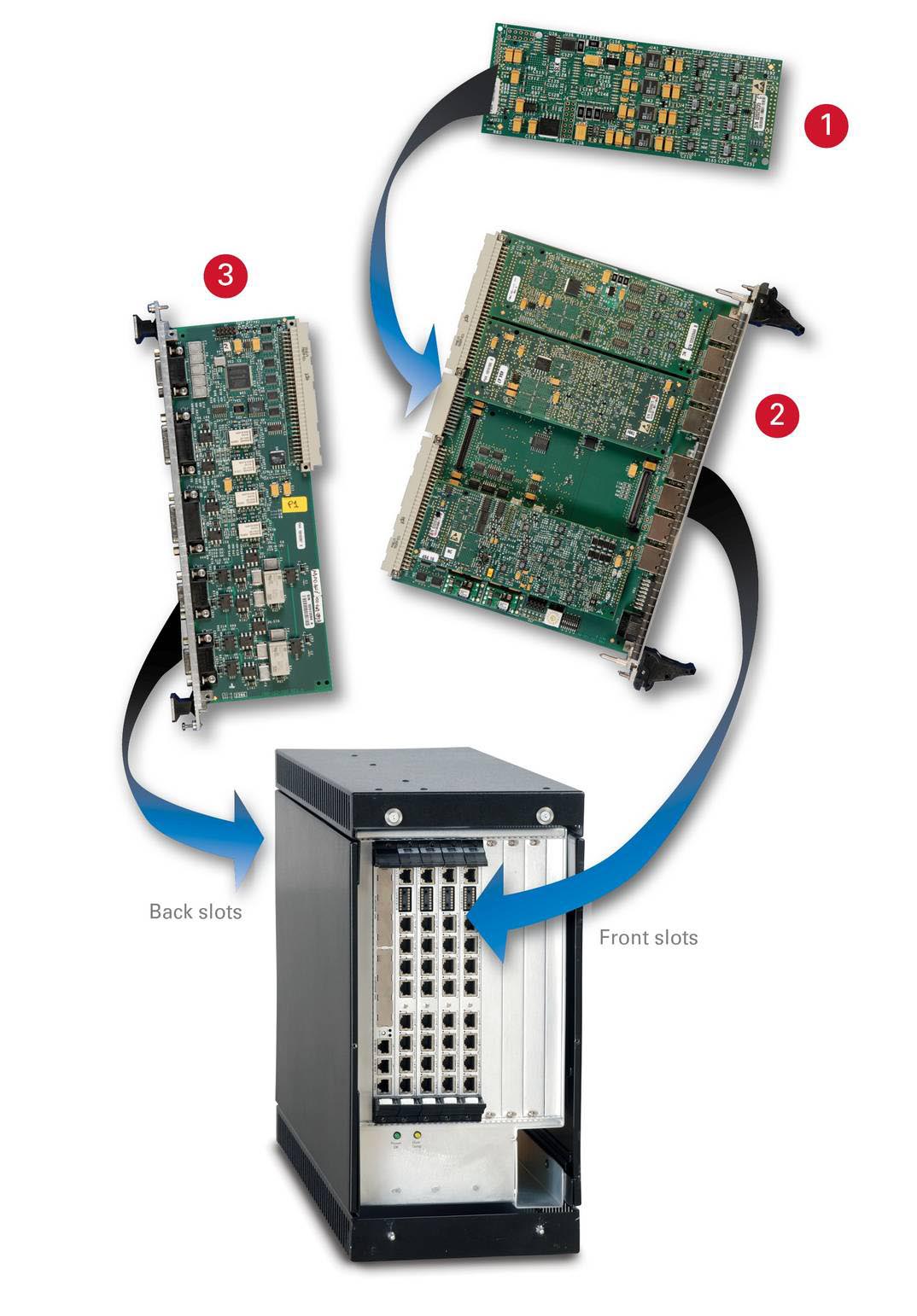

スケーラブル

業界で実績のあるモジュール式アーキテクチャは、高性能化、試験の複雑化、計画量の拡大などの要求に応じて容易に拡張することができます

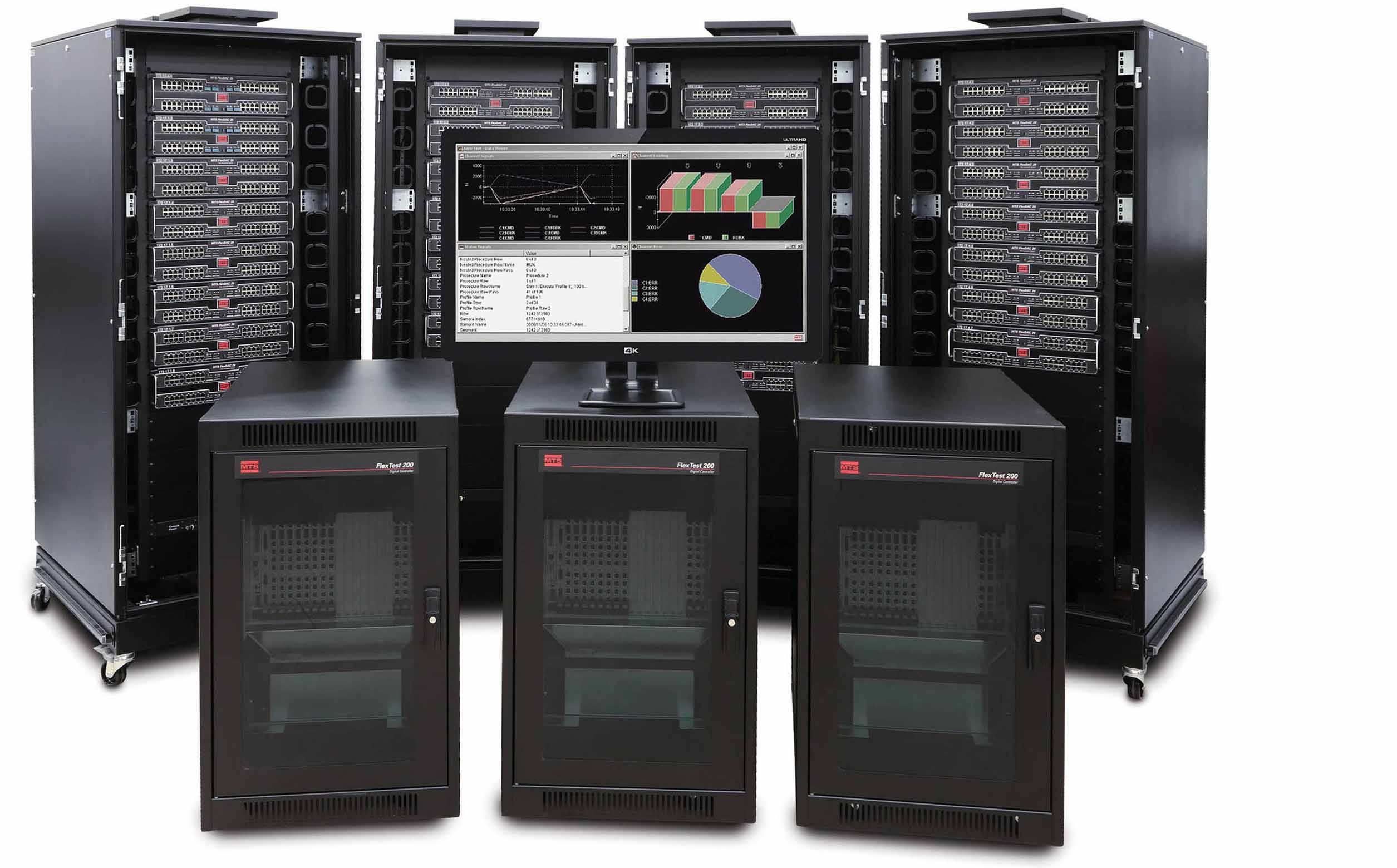

同期制御

FlexTestコントローラは、MTS FlexDAC 20ユニットと同じ内部クロックを採用しており、業界で唯一の真の同期制御およびデータ収集ソリューションを提供しています

モデルの比較

FlexTest 40

  • 試験ステーション:1または2
  • 制御チャネル:最大4
  • 調整済みトランスデューサ入力:最大12
  • 補助データ入力:最大16

FlexTest60

  • 試験ステーション:最大4 (またはオン/オフHSMの場合は6)
  • 制御チャネル:最大8
  • 調整済みトランスデューサ入力:最大24
  • 補助データ入力:最大32

FlexTest 100

  • 試験ステーション:最大8
  • 制御チャネル:最大16
  • 調整済みトランスデューサ入力:最大40
  • 補助データ入力:最大64

FlexTest 200

  • 試験ステーション:最大8
  • 制御チャネル:最大40
  • 調整済みトランスデューサ入力:最大80
  • 補助データ入力:最大96

Elite Performace

FlexTest Model 60、Model 100、Model 200では処理能力が大幅に向上しており、以下の点を実現するために利用できます。

  • チャネル数の増加
  • 演算処理能力の向上
  • システムレートの高速化

注目のケーススタディ

技術的概要

処理能力の向上で試験の複雑化に対応

FlexTest デジタルシステムコントローラプラットフォームは、戦略的な改良により、処理能力が大幅に向上しました。

ラボが試験の複雑化や、精度、経済性、効率性の向上に対する要求に対応するために開発された新しいFlexTest Elite Performance Model 60、100、200は、以下の点を実現するために目的に応じた設計となっています。

  • チャネル数の増加
  • システムレートの高速化
  • 演算処理能力の向上

 FTEP
最大システム更新レート


制御チャネル:

FlexTest60

FlexTest 100

FlexTest 200

標準

Elite Performace

標準

Elite Performace

標準

Elite Performace

1-2

6144 Hz

8192 Hz

6144 Hz

8192 Hz

6144 Hz

8192 Hz

3-4

4096 Hz

8192 Hz

4096 Hz

8192 Hz

4096 Hz

8192 Hz

5-8

2048 Hz

6144 Hz

2048 Hz

6144 Hz

2048 Hz

6144 Hz

9-16

該当なし

4096 Hz

2048 Hz

4096 Hz

2048 Hz

4096 Hz

17-32

該当なし

該当なし

該当なし

4096 Hz

2048 Hz

4096 Hz

32-40

該当なし

該当なし

該当なし

該当なし

1024 Hz

4096 Hz

40+

該当なし

該当なし

該当なし

該当なし

該当なし

4096 Hz

Elite Performance Advantage - 自動車 Elite Performance Advantage - 航空宇宙
