航空宇宙テスト対象物安全ソリューション

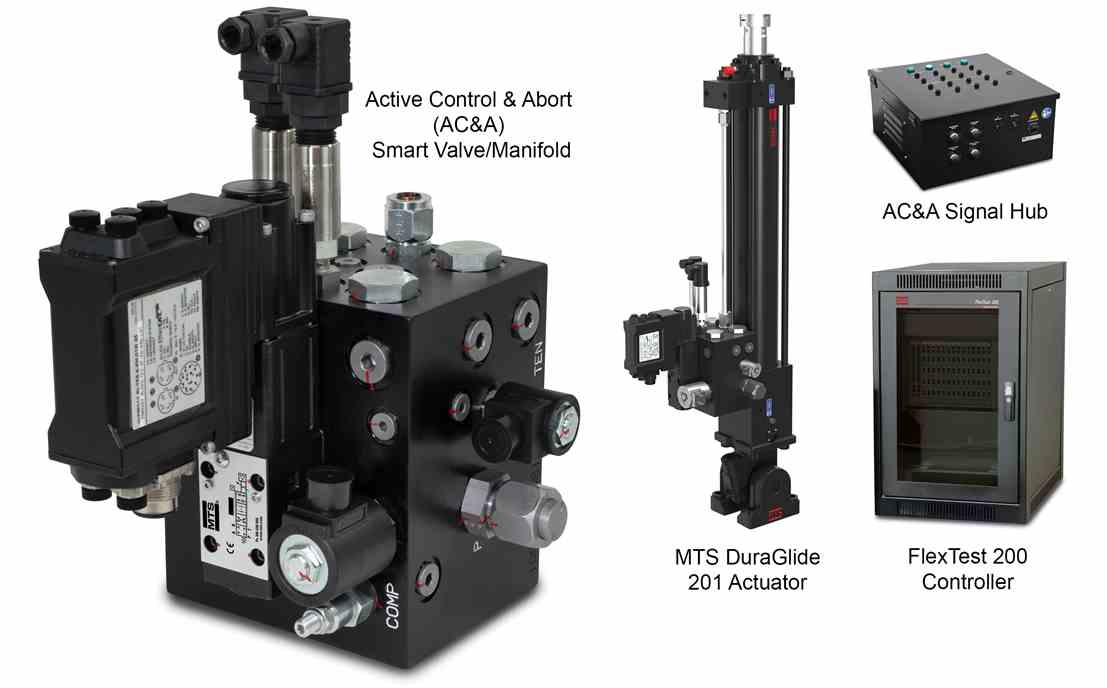

次世代のMTSアクティブコントロール＆アボート（AC&A）ソリューションは、分散型スマートバルブ、信号ハブ、およびAeroProソフトウェアを搭載したMTS FlexTestコントローラを統合し、マルチチャネル航空宇宙構造試験システムの計画された負荷と意図しない解除の両方を包括的に制御します。

• 革新的なスマートバルブ技術： 差圧を独立して計算・管理し、精密な負荷制御を実現。冗長なシステムコントローラを不要にします。
• 同期された負荷解除： システムコントローラの介入なしに、インターロックや停電時に全アクチュエータの均一かつ制御された圧力解除をスマートバルブが可能にします。
• フェールセーフ保護： 緊急時にアクチュエータの負荷を自動的にゼロまで段階的に減少させ、試験対象物の損傷を防ぎます。
• 統合ヘルスモニタリング： 信号ハブおよびソリッドステートリレーによるリアルタイムのバルブ診断と故障検出を提供します。
• 電源喪失耐性： UPS対応の動作により、完全な電源障害時でも安全な負荷解除を保証します。
• 互換性： MTS 201および244アクチュエータ用に設計され、MTS FlexTestコントローラおよびAeroProソフトウェア専用で動作します。
• 柔軟な流量設定： 7、14、28、40 LPMの各構成で提供可能です。
• 堅牢な性能： 最大3000 psiまで対応し、2800万回のサイクル試験済み。-20°Cから+60°Cの極端な温度環境下で動作します。
• コンパクトな信号ハブ： 最大8つのバルブに電力供給し、局所配置により配線を最小限に抑えます。
• 簡単な設置： ダイレクトマウントのスマートバルブ／マニホールド設計によりセットアップが簡素化されます。

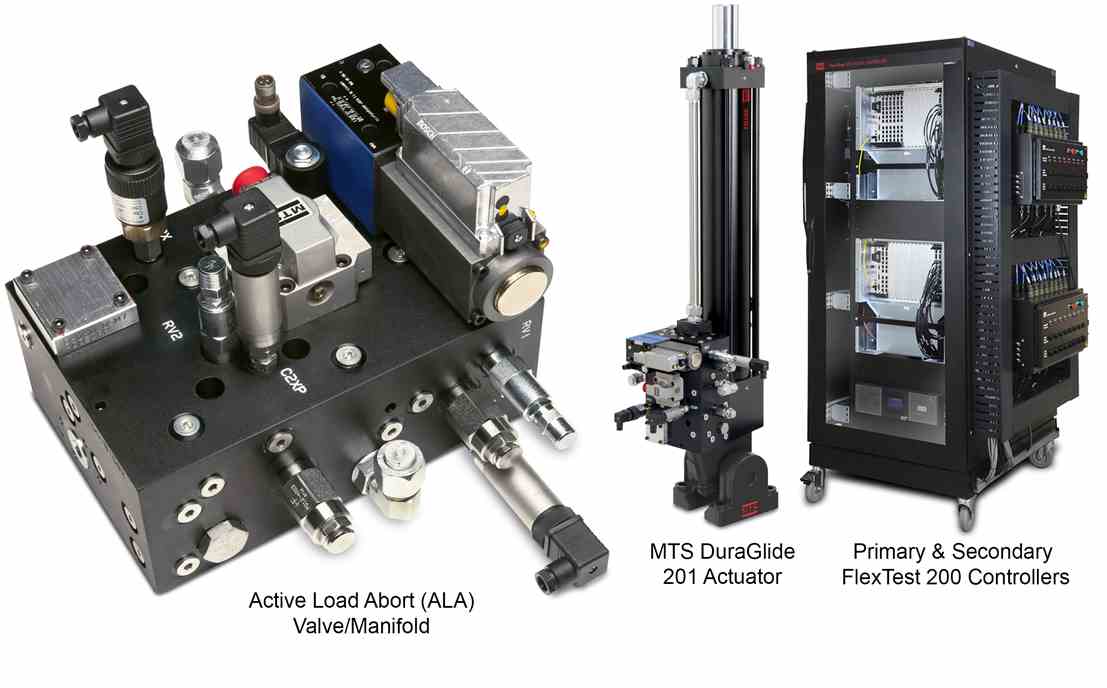

MTSアクティブロードアボート（ALA）ソリューションは、並列FlexTestコントロールシステム、AeroProソフトウェア、および独自の油圧マニホールドを統合し、マルチチャネル航空宇宙構造試験システムの計画された負荷と意図しない解除の両方を包括的に制御します。

• 必要に応じて試験システムを継続的に監視し、すべてのアクチュエータ負荷を迅速かつ均一に中立状態へ低減
• アクチュエータの出力力に対する負荷制限を設定
• 速度および負荷解除プロファイルに対応したプログラム可能な解除スキーム
• 冗長化されたプライマリおよびセカンダリFlexTestコントロールシステム
• 高度なアクティブロードアボートマニホールド
• 機械的フェールセーフシステム
• AeroProソフトウェアの負荷制限機能を補完

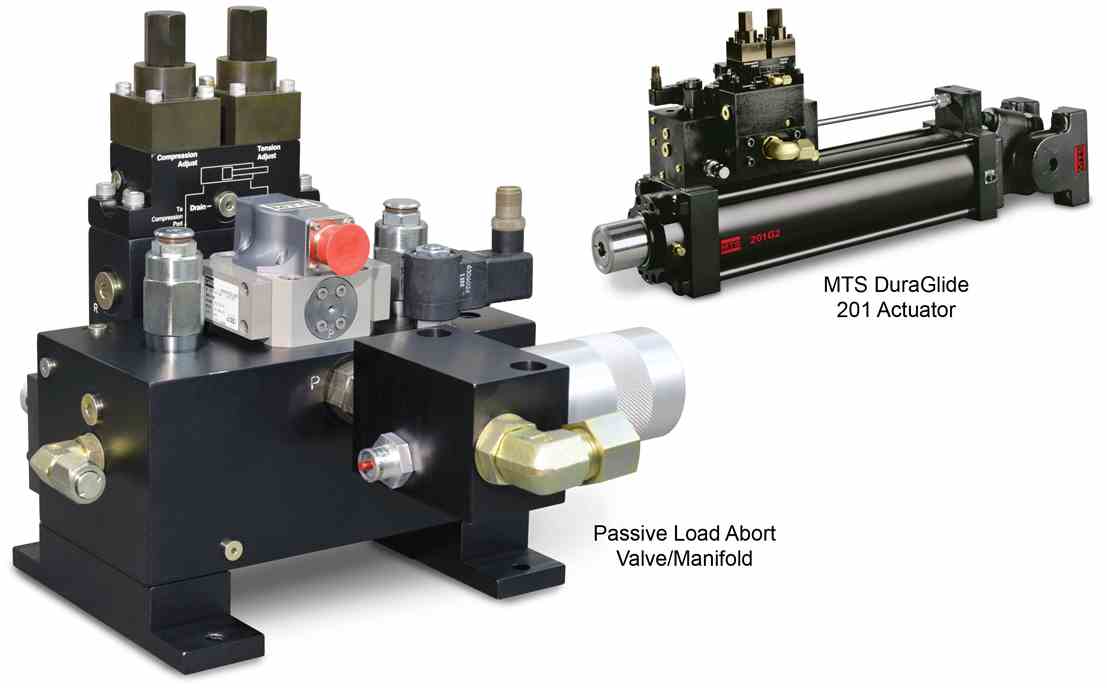

MTSパッシブロードアボートソリューションは、シングルおよびマルチチャネル試験システムからエネルギーを迅速に除去する信頼性の高い機械的手段を提供します。MTSシリーズ297オーバーロード保護モジュールとMTSモデル289.11ロードリミッターバルブを組み合わせ、高速に予期せぬ圧力変化に対応可能な非常に安定した2段階バルブシステムを構築します。

• 安定した高応答の2段階ロードリミッターバルブ
• 一体型、分割型およびリモートマニホールド構成
• 独立調整可能な引張および圧縮のブリードダウン速度
• モジュラー構造
• 硬化鋼カートリッジバルブ設計
• AeroProソフトウェアの負荷制限機能を補完

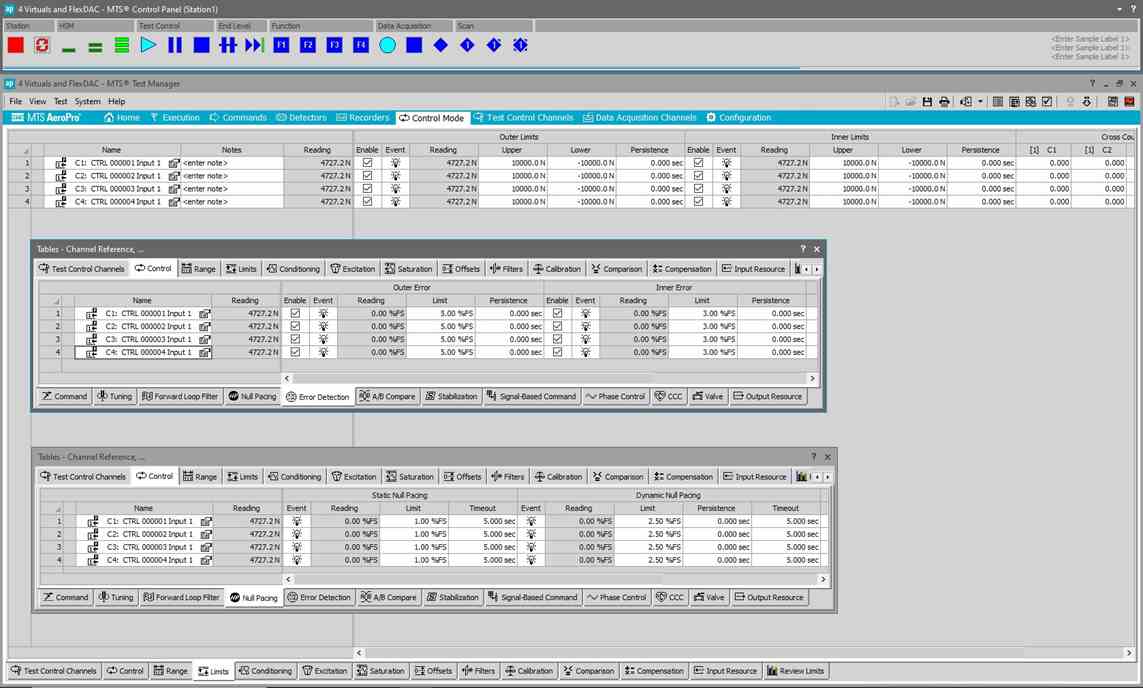

AeroProソフトウェア安全ソリューションは、統合されたフィードバック制限機能を備え、標準的な過負荷および過行程保護を提供します。

• テスト用アクチュエータの出力力の制限を設定
• 制御チャネルの追従誤差保護を提供
• 各入力に独立した上下限および内外限を割り当て可能で、これらはシステムレベルのアクションによってトリガーされます

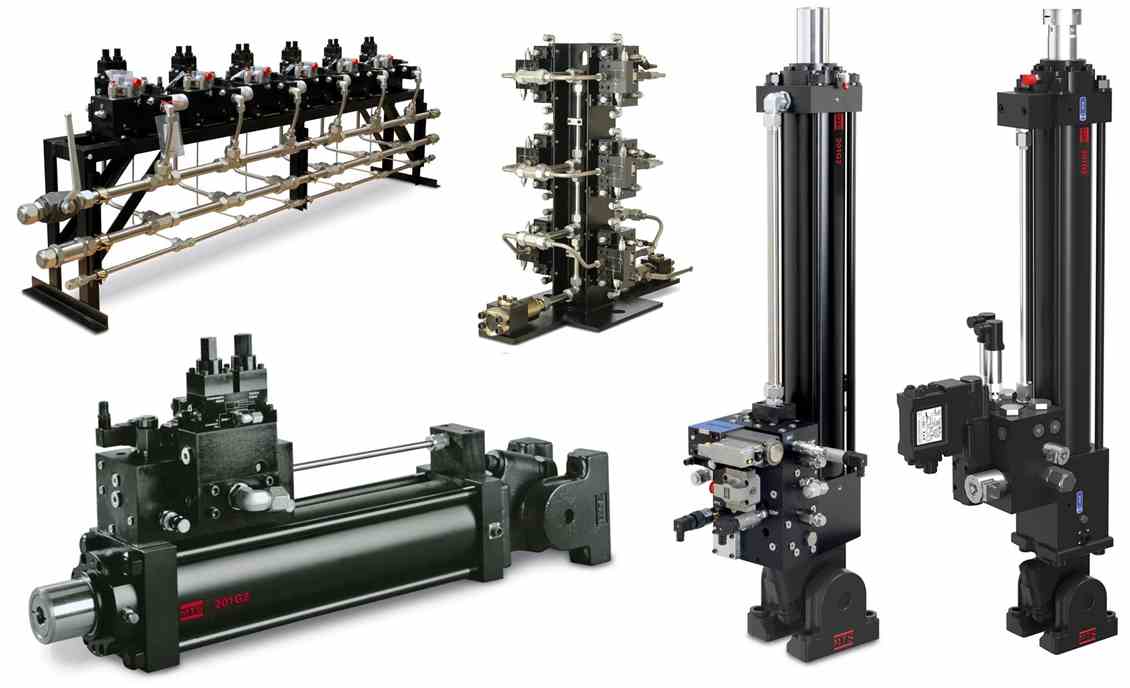

MTSアクティブコントロール＆アボート（AC&A）、アクティブロードアボート（ALA）、およびパッシブロードアボートマニホールドは、テストアクチュエータに直接（局所的に）取り付けることも、質量の増加を避けるために独立したフレーム、ラック、または支柱にブラケットで（遠隔的に）取り付けることも可能です。
