ダンパーの耐久性試験システム
単一または複数のダンパーの試料片を数百万回の耐久サイクルにかけるか、高性能サイクルを短時間で実行させて減衰特性を測定します。MTS ダンパー耐久システムは、高い慣性負荷に耐える高剛性の自立型ベースと、選択可能な 3 段型サーボバルブを組み合わせ、大型のダンパーや ストラットでも高速で耐久試験を行うことができます。
アプリケーション
- 耐久性
- 特性評価
試験片
- ダンパー
- 支柱
主な製品特徴
汎用
モデル 850 および 852 は、複数の試料片の耐久性試験に必要な力を提供するとともに、さまざまな性能試験に対応する豊富なオプションハードウェアをサポートしています。
正確性/再現性
正弦波、ランプ、矩形波、サインオンサイン、サインスイープ、デュアルレートサイン、デュアルレートランプ、ユーザー定義のブロックサイクリックなど、あらゆる種類の制御波形を生成することができます。
高度な安全装備
安全性が評価されたプログラマブルロジックコントローラ (PLC) を搭載することで、オペレータの安全性を確保し、ISO13849 への準拠が保証されています
効率的な操作
MTS ダンパー試験ソフトウェアは、簡単な試験設定、柔軟で包括的なデータ収集、自動化された試験データレポート、多数のプレゼンテーションと分析方法を可能にします
モデルの比較

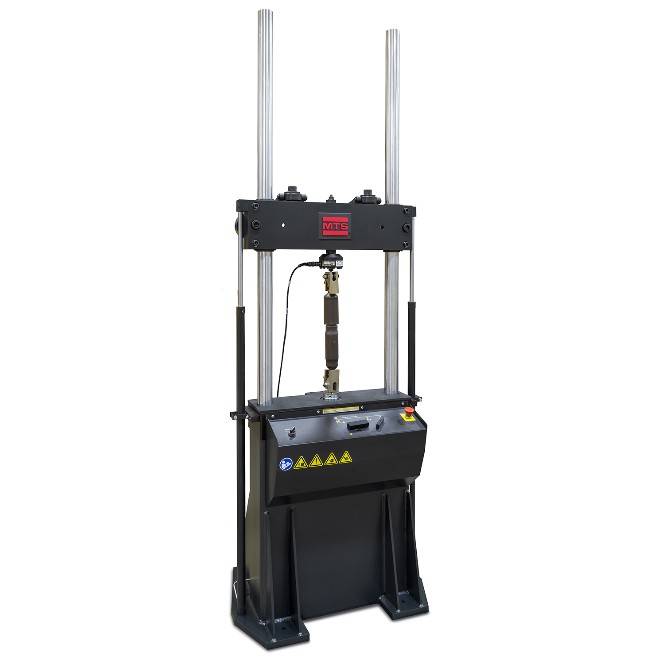

モデル 849
- 耐久性（単一の試料片）
- 性能特性 （プログラム可能）
- 15.0 ～ 25.0kN
- 油圧式リニアサーボ
- MTS ダンパー試験ソフトウェア

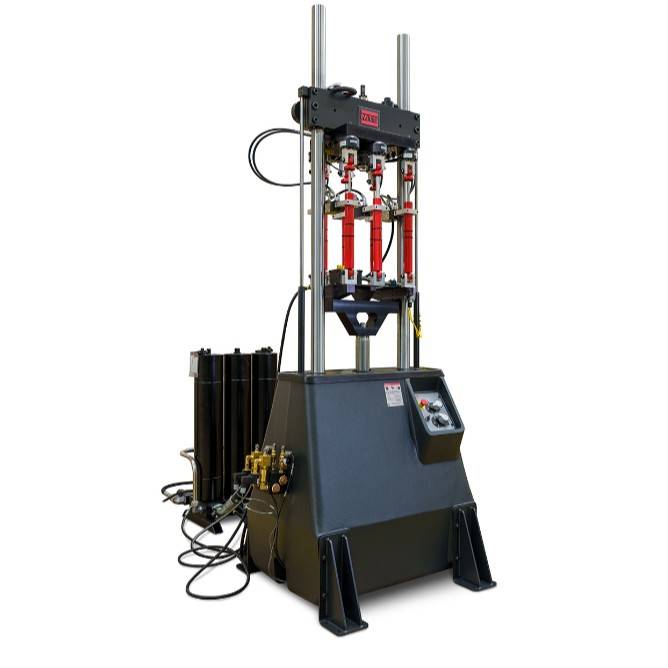

モデル 850
- 耐久性 (1 ～ 6 の試料片)
- 性能特性 （プログラム可能）
- 25.0 ～ 67.0kN
- 油圧式リニアサーボ
- MTS ダンパー試験ソフトウェア

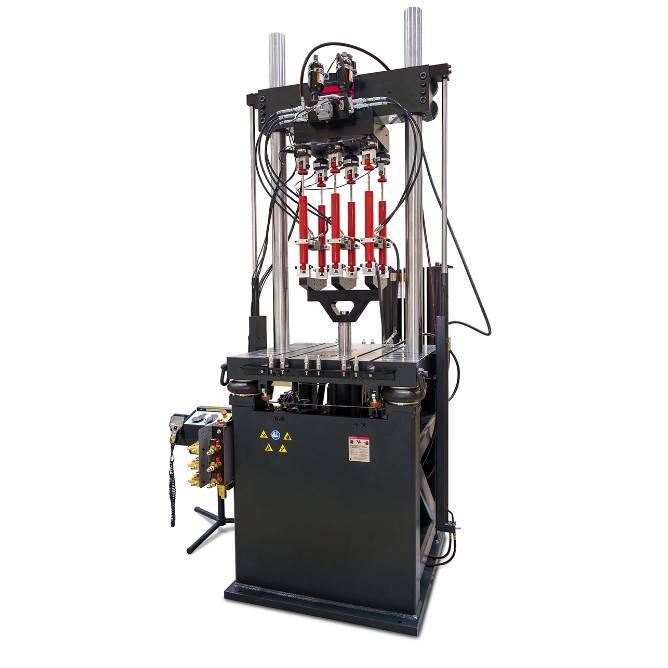

モデル 852
- 耐久性 (1 ～ 8 の試料片)
- 性能特性 （プログラム可能）
- 25.0 ～ 150.0kN
- 油圧式リニアサーボ
- MTS ダンパー試験ソフトウェア
- オプションのハードウェアをサポートする T スロットテーブル
- 位置決め可能なコラム／クロスヘッド／アクチュエーターアセンブリ

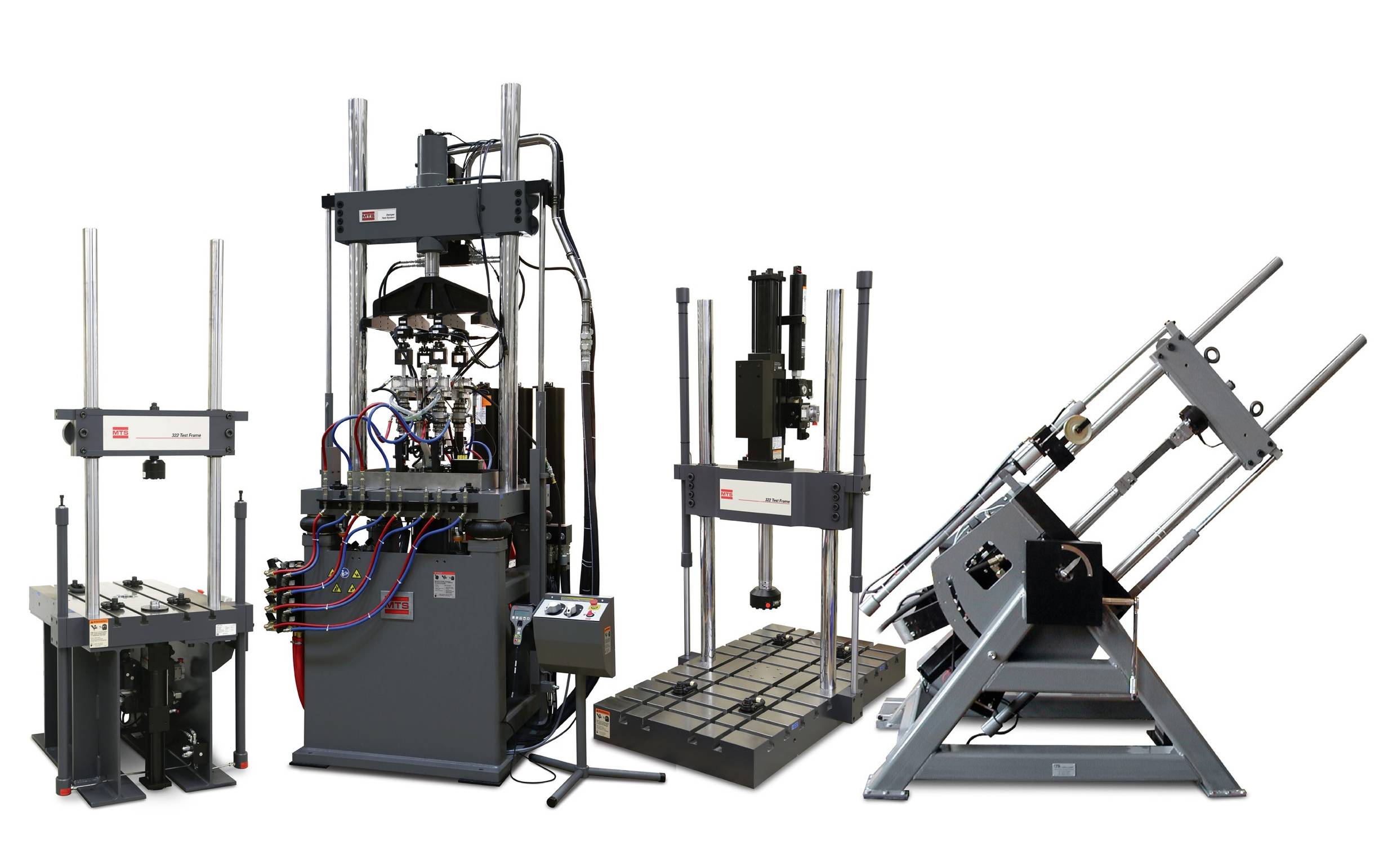

カスタム構成
- 高速試験
- 泥およびスラリー汚染物質下での試験
- MR (磁気粘性流体) ダンパー試験
- NVH 試験
- 倒立試料片または傾斜試料片の試験
- 生産品質試験
- その他
技術的概要
|
|
単位 |
モデル 849.15 |
モデル 849.25 |
モデル 849.25 HV |
|
アクチュエータの最大ダイナミックフォース |
kN |
15 |
25 |
25 |
|
kip |
3.3 |
5.5 |
5.5 | |
|
アクチュエータロッドの直径 |
mm |
70 |
||
|
アクチュエータのストローク |
kN |
250 |
||
|
アクチュエータの油圧静圧軸受 |
|
規格 |
||
|
アクチュエータの回転防止機能 |
|
規格 |
||
|
サーボバルブ |
lpm |
126 |
188 |
250 |
|
gpm |
33 |
50 |
66 | |
|
摩擦力サーボバルブ |
lpm |
3.8 |
3.8 | 3.8 |
|
gpm |
1 |
1 | 1 | |
|
サーボバルブのシャットオフ |
|
手動 |
||
|
油圧式ローフロー |
|
標準、アクチュエータを 10 mm/s に制限 |
||
|
摩擦力のある荷重セル |
kN |
7 |
||
|
lbs |
1500 |
|||
|
側面荷重 |
|
油圧式、動的（オプション） |
||
|
空圧、静的（オプション） |
||||
|
アキュムレータ |
リットル |
8 |
15 |
22.7 |
|
試験スペース |
mm |
1200 |
||
|
HSM |
|
アキュムレータマニホールドに統合 |
||
|
性能：
|
m/s @ kN |
3.2 @ 0 |
2.9 @ 0 |
3.75 @ 0 |
|
2.3 @ 5 |
2.5 @ 5 |
3.25 @ 5 | ||
|
0.7 @ 10 |
2.0 @ 10 |
2.75 @ 10 | ||
|
|
1.4 @ 15 |
2.25 @ 15 | ||
|
|
0.6 @ 18 |
1.4 @ 20 | ||
|
機械の仕様 |
単位 |
モデル 850.25 |
モデル 850.50 |
|
アクチュエータロッドの直径 |
mm |
80 |
80 |
|
in |
3.15 |
3.15 |
|
|
試験スペース（アクチュエータの面をロードセルに合わせます）） |
|||
|
最大 |
mm |
1560 |
1540 |
|
最小 |
mm |
160 |
132 |
|
フレームの動的定格荷重 |
kN |
50 |
50 |
|
kip |
11 |
11 |
|
|
フロアマウント |
|
コンクリートにボルトで固定されたフレーム（オプションで防振システムも利用できます） |
|
|
HSM |
lpm |
アキュムレータマニホールドに統合、最大 300 lpm |
|
|
アクチュエータの油圧静圧軸受 |
はい |
||
|
アクチュエータのストローク |
mm |
250 |
250 |
|
in |
10 |
10 |
|
|
極めて頑丈な回転防止機能 |
|
はい |
|
|
安全性低流量 |
|
はい |
|
|
アキュムレータ |
l |
19 リットルの圧力およびリターン |
|
|
耐久性試験の仕様 |
||||||
|
最大連続ピーク速度 100 mm ストローク (peak to peak)、荷重 12.5 kN 正弦波コマンド |
|
最大連続ピーク速度 100 mm ストローク (peak to peak)、荷重 25 kN 正弦波コマンド |
||||
|
モデル 850.25 |
|
モデル 850.50 |
||||
|
HPU |
HZ パワー |
M/S |
|
HPU |
HZ パワー |
M/S |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.4 |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.3 |
|
505.30 |
60 |
1.5 |
|
505.30 |
60 |
0.8 |
|
505.30 |
50 |
1.2 |
|
505.30 |
50 |
0.6 |
|
505.60 |
60 |
3.5 |
|
505.60 |
60 |
1.9 |
|
505.60 |
50 |
2.8 |
|
505.60 |
50 |
1.6 |
|
505.90* |
60 |
3.6 |
|
505.90 |
60 |
3 |
|
505.90 |
50 |
3.6 |
|
505.90 |
50 |
2.4 |
|
|
|
|
|
505.180* |
60 |
4 |
|
|
|
|
|
505.180* |
50 |
4 |
|
*フレームの HSM は、流量を 300 Lpm (80 gpm) に制限します。300 Lpm 以上の出力を持つ HPU には、MTS モデル 293 HSM を追加します。 |
||||||
|
性能試験の仕様 |
|||
|
最大ピーク速度 100 mm ストローク中 3 サイクル（ピークツーピーク）、正弦波コマンド |
|||
|
モデル 850.25 |
モデル 850.50 |
||
|
4 m/s |
負荷なし |
5 m/s |
負荷なし |
|
3.5 m/s |
5000 N 負荷 |
4.5 m/s |
5000 N 負荷 |
|
2.8 m/s |
10000 N 負荷 |
4.0 m/s |
10000 N 負荷 |
|
1.8 m/s |
15000 N 負荷 |
3.0 m/s |
20000 N 負荷 |
|
1.0 m/s |
15000 N 負荷 |
1.2 m/s |
30000 N 負荷 |
|
機械の仕様 |
単位 |
モデル 852.25 |
モデル 852.50 |
モデル 852.67 |
|
|
アクチュエータロッドの直径 |
mm |
80 |
80 |
80 |
|
|
in |
3.15 |
3.15 |
3.15 |
||
|
試験スペース（アクチュエータの面をロードセルに合わせます）） |
|
||||
|
最大 |
mm |
1575 |
1575 |
1575 |
|
|
最小 |
mm |
180 |
180 |
180 |
|
|
フレームの動的定格荷重 |
kN |
67 |
67 |
67 |
|
|
kip |
15 |
15 |
15 |
||
|
フロアマウント |
|
コンクリートにボルトで固定されたフレーム（オプションで防振システムも利用できます） |
|||
|
HSM |
lpm |
アキュムレータマニホールドに統合、最大 284 lpm |
|||
|
アクチュエータの油圧静圧軸受 |
はい |
||||
|
アクチュエータのストローク |
mm |
250 |
250 |
250 |
|
|
in |
10 |
10 |
10 |
||
|
極めて頑丈な回転防止機能 |
|
はい |
|||
|
安全性低流量 |
|
はい |
|||
|
アキュムレータ (圧力とリターン) |
l |
19 |
19 |
38 |
|
|
耐久性試験の仕様 |
||||||||||
|
耐久性試験のための最大正弦波連続ピーク速度 |
||||||||||
|
モデル 852.25 |
|
モデル 852.50 |
|
モデル 852.67 |
||||||
|
HPU |
HZ パワー |
M/S |
|
HPU |
HZ パワー |
M/S |
|
HPU |
HZ パワー |
M/S |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.5 |
|
505.20、_60_Hz |
60 |
0.3 (33.5_kN_の_荷重) |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.4 |
|
505.20、_50_Hz |
60 |
0.2 (33.5_kN_の_荷重) |
|
505.30 |
60 |
1.6 |
|
505.30 |
60 |
0.9 |
|
505.30 |
60 |
0.6 (33.5_kN_の_荷重) |
|
505.30 |
50 |
1.3 |
|
505.30 |
50 |
0.7 |
|
505.30 |
50 |
0.4 (33.5_kN_の_荷重) |
|
505.60 |
60 |
3.2 |
|
505.60 |
60 |
2 |
|
505.60 |
60 |
1.4 (33.5_kN_の_荷重) |
|
505.60 |
50 |
2.9 |
|
505.60 |
50 |
1.7 |
|
505.60 |
50 |
1.1 (33.5_kN_の_荷重) |
|
505.90*# |
60 |
3.2 |
|
505.90* |
60 |
3.2 |
|
505.90* |
60 |
2.2 (33.5_kN_の_荷重) |
|
505.90*# |
50 |
3.2 |
|
505.90 |
50 |
2.6 |
|
505.90 |
50 |
1.7 (33.5_kN_の_荷重) |
|
|
|
|
|
505.180*# |
60 |
3.6 |
|
505.180*# |
60 |
2.9 （33.5_kN_of_荷重） |
|
|
|
|
|
505.180*# |
50 |
3.6 |
|
505.180*# |
50 |
2.9 （33.5_kN_of_荷重） |
|
* 標準のオン／オフ HSM では 284 lpm の流量制限があるため、この性能を満たすにはオプションの 293 HSM が必要となります。 |
||||||||||
|
# この試料片の荷重で制限される最大速度。 |
||||||||||
|
性能試験の仕様 |
||||||
|
最大ピーク速度 100 mm ストローク中 3 サイクル（ピークツーピーク）、正弦波コマンド |
||||||
|
モデル 850.25 |
モデル 850.50 |
モデル 852.67 |
||||
|
4.0 m/s |
負荷なし |
5.0 m/s |
負荷なし |
3.8 m/s |
負荷なし |
|
|
3.6 m/s |
5000 N 負荷 |
4.5 m/s |
5000 N 負荷 |
3.6 m/s |
10 kN 負荷 |
|
|
3.0 m/s |
10000 N 負荷 |
4.0 m/s |
10000 N 負荷 |
3.1 m/s |
20 kN 負荷 |
|
|
2.2 m/s |
15000 N 負荷 |
3.0 m/s |
20000 N 負荷 |
2.5 m/s |
30 kN 負荷 |
|
|
1.5 m/s |
18000 N 負荷 |
1.2 m/s |
30000 N 負荷 |
1.7 m/s |
40 kN 負荷 |
|
-

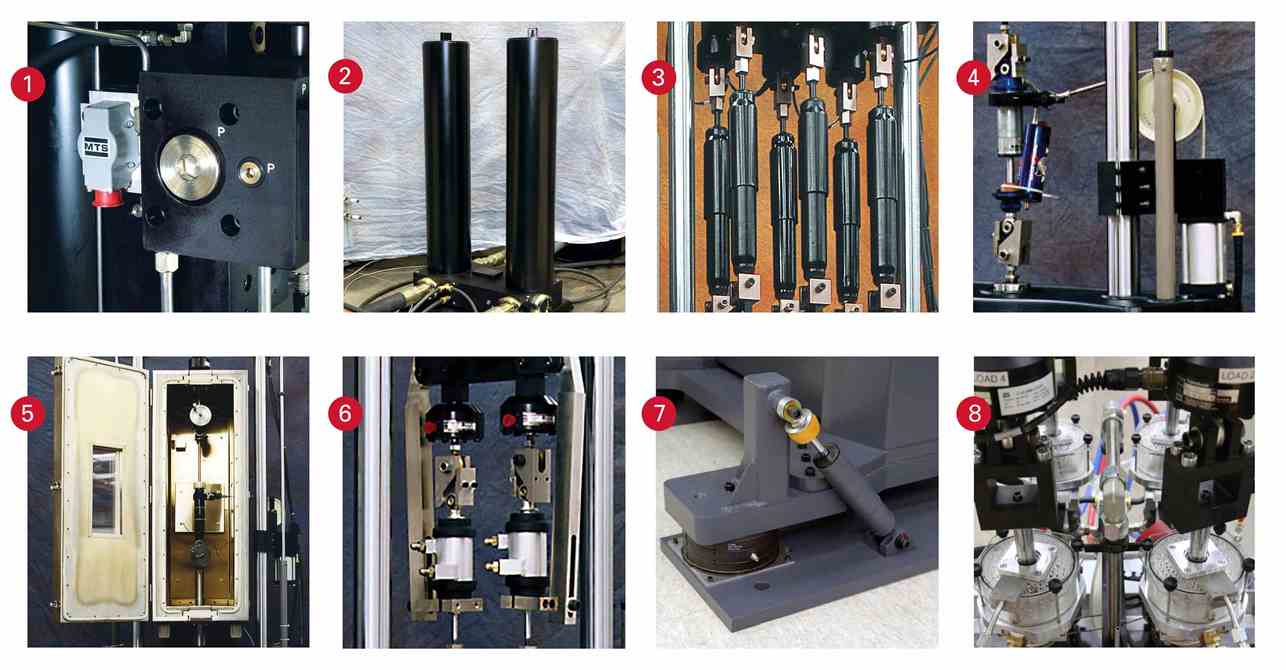

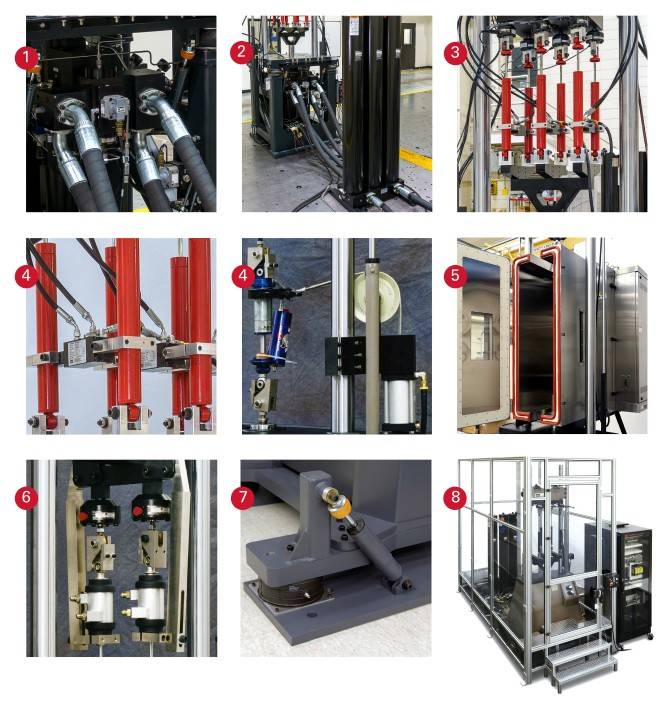

サーボバルブ (高流量モード、低流量モード)。 二次サーボバルブを追加することで、低流量モードにおける低速度試験をより高精度に行うことができます。
-
カスタムアキュムレータ。アキュムレータを追加することで、システムの性能を向上します。独自の試験ニーズに合わせたシステムのカスタマイズが可能。
-
複数の試料片の取付具： 最大 8 個の試料片を同時に試験することができます。試料片ごとに個別の力変換器を使用し、正確なデータ取得を実現
-
側面荷重アクチュエーター： ダンパーの試料片に調整可能な横方向の力を与えることで、実際の荷重条件をシミュレートします。
-
環境室： 試験フレームに搭載された環境室を使用して、実際の暑さや寒さの中でダンパーを試験します。
-
ウォータージャケットの冷却： ダンパーを試験仕様の要求温度範囲内に保つことで、試験のダウンタイムを削減します。
-
防 振： 床への力の伝達を低減し、振動に敏感な施設への試験システムの設置を可能にします。
-

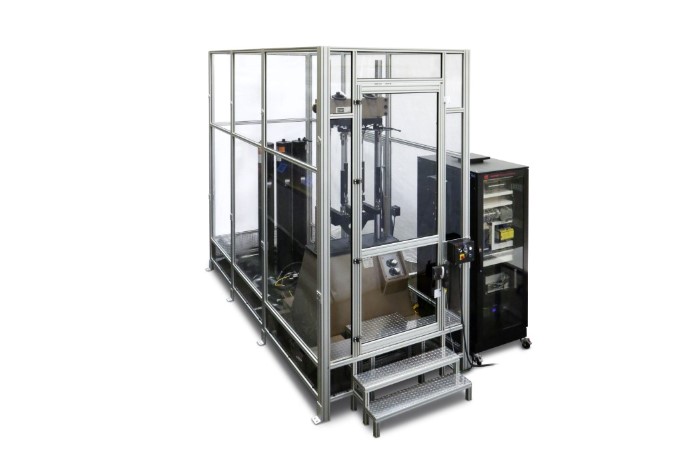

安全エンクロージャー：CE認定のPLcおよびPLd構成が利用可能。

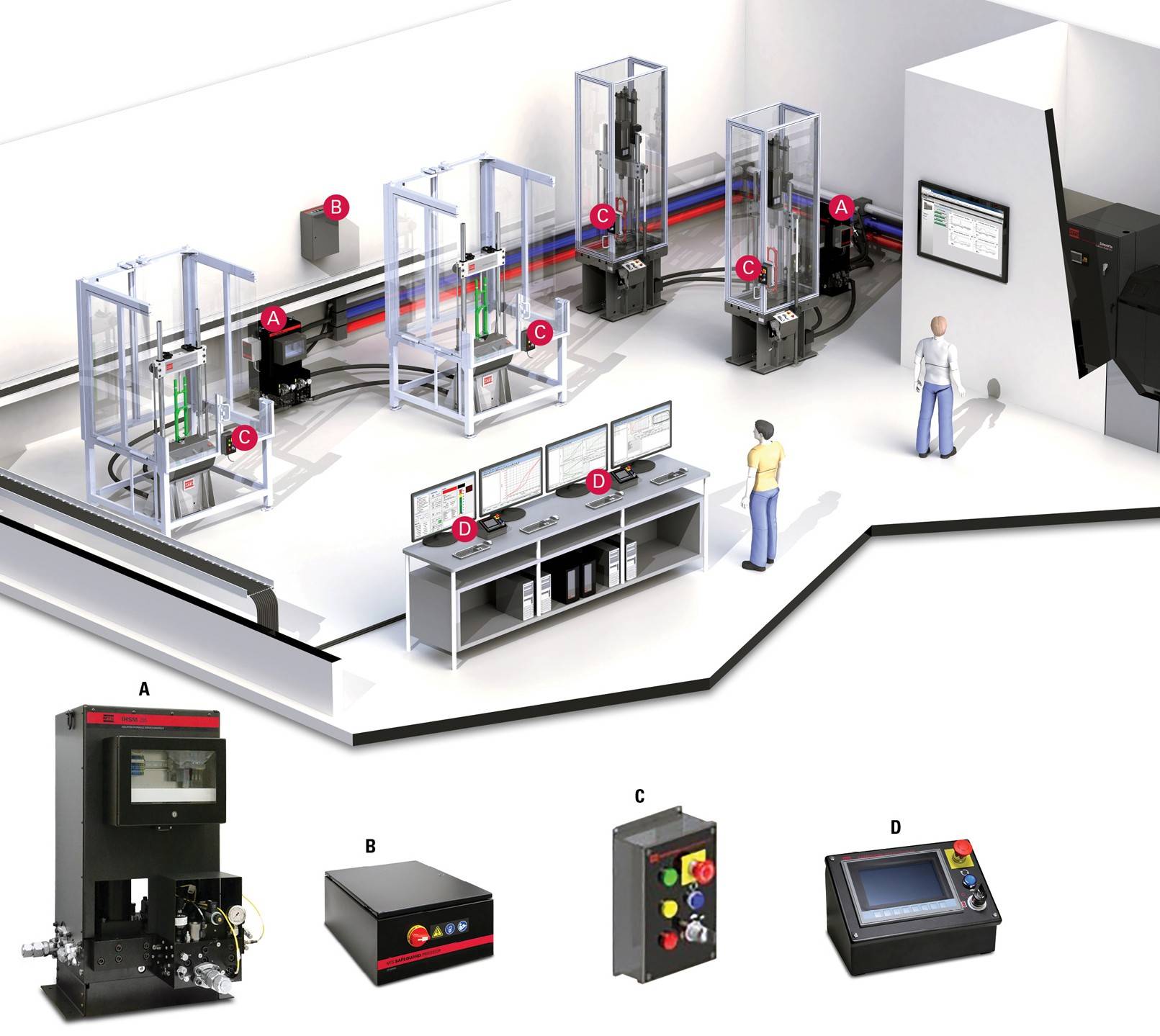

ISO 13849準拠のMTS SafeGuard技術は、認定された安全規格のプログラマブルロジックコントローラ（PLC）を使用して、すべての安全機能およびサブシステムを管理します。具体的には以下を含みます：
- 安全速度（Safe Speed）
- 安全隔離 / 安全電源オフ（Safe Isolation / Safe Power Off）
- 三位置モードスイッチ（オフ / 低 / 高）
- 安全規格認定バルブ
- 試験エリアのエンクロージャー
- 非常停止（E-stop）およびステーション停止
A. 295 IHSM / MTS SafeGuard 275 マシンインターフェース
B. MTS SafeGuard 273 プロセッサ
C. 非常停止（E-stop）およびステーション停止
D. MTS SafeGuard 274 ユーザーインターフェース
- 生産品質試験
- 高速度試験
- 泥やスラリー下での試験
- マグネトリオロジカル（MR）ダンパー試験
- 逆さまたは傾斜した試料の試験
- その他多数
