Sistemas de pruebas electrodinámicas Acumen™
Con capacidades de fuerza de hasta 12 kN o hasta mili-Newtons, estos sistemas limpios y silenciosos pueden extender las pruebas electrodinámicos de bajo consumo a muchas aplicaciones. Las pantallas visuales intuitivas y los gráficos del software del sistema simplifican la configuración, la supervisión y la modificación de la prueba, y el diseño robusto ofrece alta precisión y exactitud.
Aplicaciones
- Análisis mecánico dinámico (DMA)
- Tensión
- Torsión
- Prueba de baja fuerza
- Pruebas de fatiga
- Caracterización dinámica
- Compresión
- Doblez
- Flex
Probetas de prueba
-
Polímeros
- Materiales elastoméricos
- Elastómeros
- Plásticos
- Polímeros
- Caucho
- Biomateriales y productos sanitarios
-
Materiales compuestos
- Fibra de carbón
- Matriz de cerámica
- Materiales compuestos
- Matriz de metal
- Matriz de polímero
- Cerámica
- Productos de consumo y embalaje
- Microelectrónica
Normas de pruebas
- ISO 14801
- ISO 6475
- ASTM F1717
- ASTM F2077
- ISO 7206
- ASTM 1440
- ASTM F543
- ASTM F1800
- ISO 14879
- ASTM F3140-17
- ASTM D7028
- ASTM D5992
- ASTM D5023
- ASTM D5024
- ASTM D5026
- ASTM D5418
- ISO 6721-4
- ISO 6721-5
- ISO 1099
- ASTM 466-96
- ASTM 468-90
- ASTM E606
- ASTM D3479
- ASTM E466
- ASTM E2368
- EUR 22281 ES
- ASTM E647
- ASTM E399
- ASTM E1820
- ASTM 399-17
- ISO 6892
- ASTM D412
- ASTM D882
- ASTM 527-2
- ASTM 527-3
- ISO 7800
- ASTM A938
- ASTM D1043
- ASTM D5279
- ASTM F383
- ISO 5835
- ISO 9268
- ISO 80369-1
- ISO 6721-12
Principales características del producto
Uso fácil e intuitivo
Instalación, configuración, supervisión de pruebas y modificación sencillas
Resultados precisos y repetibles
Los algoritmos de software pendientes de patente ofrecen un ajuste automático
De bajo consumo
El accionamiento eléctrico consume menos energía
Tecnología innovadora
Rendimiento líder en la industria, con una capacidad de fuerza de hasta 12 kN y opciones axiales/de torsión
Comparación de modelos
Acumen 1
- Fuerza dinámica: 1250 N (281 (lbf)
- Fuerza estática: 1000 N (225 lbf)
- Carrera dinámica del actuador: 70 mm (2.75 in)
- Sobremesa
Acumen 3
- Fuerza dinámica: 3000 N (670 lbf)
- Fuerza estática: 2000 N (450 lbf)
- Carrera dinámica del actuador: 70 mm (2.75 in)
- Índice de par dinámico: +/- 30 Nm (265 in-lb)
- Índice de par estático: +/- 21 Nm (185 in-lb)
- Sobremesa
- Disponible en configuraciones estándar o axial/torsional
Acumen 12
- Fuerza dinámica: 12000 N (2697 lbf)
- Fuerza estática: 8500 N (1910 lbf)
- Carrera dinámica del actuador: 70 mm (2,75 in)
- Índice de par dinámico: +/-120 Nm (1056 in-lb)
- Índice de par estático: +/- 84,8 Nm (746 in-lb)
- Floor-standing
- Disponible en configuraciones estándar o axial/torsional
NOVEDADES/TENDENCIAS
Casos prácticos destacados
Información completa del producto

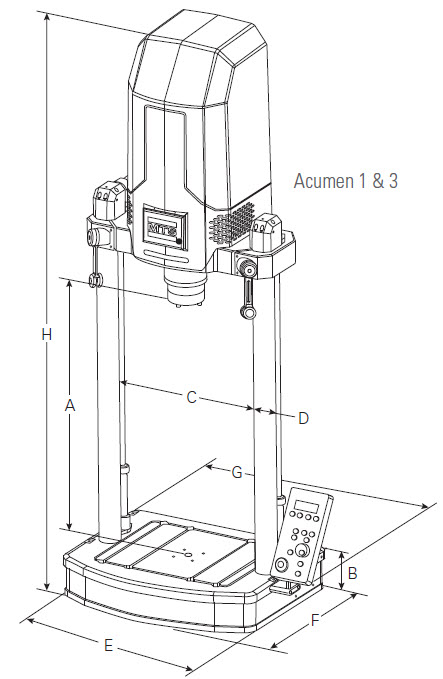

Especificaciones de Acumen 1 y 3
|
Especificaciones del Marco de Carga1 |
Detalle del Diagrama |
Acumen 1 G2 |
MODELO Acumen 3 |
Acumen 3 A/T |
|
Fuerza dinámica2 |
|
1250 N (281 lbf) |
3000 N (670 lbf) |
3000 N (670 lbf) |
|
Fuerza estática2 |
|
1000 N (225 lbf) |
2000 N (450 lbf) |
2000 N (450 lbf) |
|
Torque dinámico nominal |
|
– |
– |
±30 Nm (265 in-lb) |
|
Torque estático nominal |
|
– |
– |
±21 Nm (185 in-lb) |
|
Recorrido dinámico del actuador |
|
70 mm (2.75 in) |
70 mm (2.75 in) |
70 mm (2.75 in) |
|
Desplazamiento angular |
|
– |
– |
±135° ±1000 revoluciones 0.001 rpm - 350 rpm |
|
Rendimiento dinámico |
|
≤100 Hz |
≤100 Hz |
≤100 Hz |
|
Altura mínima del espacio de prueba3 |
A |
26 mm (1.02 in) |
26 mm (1.02 in) |
0 mm (0.00 in) |
|
Altura máxima del espacio de prueba4 |
A |
819 mm (32.24 in) |
819 mm (32.24 in) |
603 mm (23.74 in) |
|
Altura de trabajo5 |
B |
133 mm (5.24 in) |
133 mm (5.24 in) |
133 mm (5.24 in) |
|
Ancho del espacio de prueba (medido entre columnas) |
C |
460 mm (18.11 in) |
460 mm (18.11 in) |
460 mm (18.11 in ) |
|
Diseño de la placa base |
|
Ranura en T (estándar industrial: 8 mm) |
Ranura en T (estándar industrial: 8 mm) |
Ranura en T (estándar industrial: 8 mm) |
|
Diámetro de la columna |
D |
63.5 mm (2.5 in) |
63.5 mm (2.5 in) |
63.5 mm (2.5 in) |
|
Ancho de la huella del marco |
E |
634 mm (24.96 in) |
634 mm (24.96 in) |
634 mm (24.96 in) |
|
Profundidad de la huella del marco6 |
F |
501 mm (19.72 in) |
501 mm (19.72 in) |
501 mm (19.72 in) |
|
Ancho total6 (con controlador montado en el marco) |
G |
764 mm (30.08 in) |
764 mm (30.08 in) |
764 mm (30.08 in) |
|
Altura total7 |
H |
1726 mm (67.95 in) |
1726 mm (67.95 in) |
1726 mm (67.95 in) |
|
Peso |
|
188 kg (415 lb) |
188 kg (415 lb) |
230 kg (507 lb) |
|
Nivel de ruido - típico8 |
|
47 dB(A) |
47 dB(A) |
47 dB(A) |
|
Nivel de ruido - máximo8 |
|
69 dB(A) |
69 dB(A) |
69 dB(A) |
|
Montaje |
|
Superficie de mesa: Vertical |
Superficie de mesa: Vertical |
Superficie de mesa: Vertical |
|
Célula de carga estándar |
|
1.5 kN Compensación de aceleración |
3 kN Compensación de aceleración |
3 kN Compensación de aceleración |
|
Temperatura de operación |
|
+5C° to +35C° |
+5C° to +35C° |
+5C° to +35C° |
|
Refrigeración |
|
Refrigeración por aire forzado automatizado |
Refrigeración por aire forzado automatizado |
Refrigeración por aire forzado automatizado |
|
Requisitos eléctricos9 |
Voltaje - VAC Frecuencia - Hz |
100 - 120 (200 - 240) 50 - 60 7 (4) Monofásico |
200 - 240 50 - 60 10 Monofásico |
200 - 240 50 - 60 20 Monofásico |
1. Las especificaciones están sujetas a cambios sin previo aviso.
2. Verificable mediante la prueba de resorte de compresión MTS. El rendimiento puede variar según el tipo de prueba, la configuración del ensayo, la frecuencia, la muestra, el entorno y otros factores.
3. Se asume que la célula de carga estándar del sistema está instalada, el cabezal móvil (crosshead) completamente bajado y el actuador completamente extendido hasta el final del recorrido dinámico.
4. Se asume que la célula de carga estándar del sistema está instalada, el cabezal móvil completamente elevado y el actuador completamente retraído hasta el final del recorrido dinámico.
5. Desde la mesa hasta la parte superior de la superficie de trabajo; sin incluir las almohadillas de aislamiento opcionales.
6. Para sistemas con recinto opcional del área de prueba, añadir 98 mm (3,8 in.) a la dimensión F y 45 mm (1,8 in.) a la dimensión G para las dimensiones totales del sistema.
7. Medido con el cabezal móvil completamente elevado, sin almohadilla de aislamiento opcional.
8. Uso típico a 1 m en campo libre. El nivel de ruido varía según el tipo de prueba, la muestra, el entorno y otros factores.
9. La corriente nominal de Acumen 1 es de 100 (200) VAC. La corriente nominal de Acumen 3 es de 200 VAC.

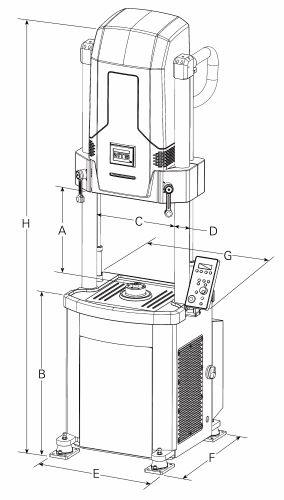

Especificaciones de Acumen 12
|
Especificaciones del Marco de Carga1 |
Detalle del Diagrama |
MODELO Acumen 12 Acumen 12 A/T |
|
|
Fuerza dinámica2 |
|
12000 N (2697 lbf) |
12000 N (2697 lbf) |
|
Fuerza estática2 |
|
8500 N (1910 lbf) |
8500 N (1910 lbf) |
|
Torque dinámico nominal |
|
– |
±120 Nm (1056 in-lb) |
|
Torque estático nominal |
|
– |
±84.8 Nm (746 in-lb) |
|
Recorrido dinámico del actuador |
|
70 mm (2.75 in) |
70 mm (2.75 in) |
|
Desplazamiento angular |
|
– |
±135° 0.001 rpm - 100 rpm |
|
Rendimiento dinámico |
|
≤100 Hz |
≤100 Hz |
|
Altura mínima del espacio de prueba3 |
A |
55 mm (2.17 in) |
0 mm (0.00 in) |
|
Altura máxima del espacio de prueba4 |
A |
985 mm (38.8 in) |
810 mm (31.9 in) |
|
Altura de trabajo5 |
B |
815 mm (32.1 in) |
815 mm (32.1 in) |
|
Ancho del espacio de prueba (medido entre columnas) |
C |
460 mm (18.11 in ) |
460 mm (18.11 in ) |
|
Diseño de la placa base |
|
Ranura en T (estándar industrial: 14 mm) |
Ranura en T (estándar industrial: 14 mm) |
|
Diámetro de la columna |
D |
76.2 mm (3 in) |
76.2 mm (3 in) |
|
Ancho de la huella del marco |
E |
651 mm (25.6 in) |
651 mm (25.6 in) |
|
Profundidad de la huella del marco6 |
F |
817 mm (32.2 in) |
817 mm (32.2 in) |
|
Ancho total6 (con controlador montado en el marco) |
G |
805 mm (31.7 in) |
805 mm (31.7 in) |
|
Altura total7 |
H |
2810 mm (110.7 in) |
2810 mm (110.7 in) |
|
Peso |
|
953 kg (2100 lb) |
1043 kg (2300 lb) |
|
Nivel de ruido - típico8 |
|
62 dB(A) |
62 dB(A) |
|
Nivel de ruido - máximo8 |
|
78 dB(A) |
78 dB(A) |
|
Montaje |
|
Suelo: Vertical |
Suelo: Vertical |
|
Célula de carga estándar |
|
12 kN Compensación de aceleración |
12 kN Compensación de aceleración |
|
Temperatura de operación |
|
+5C° to +35C° |
+5C° to +35C° |
|
Refrigeración |
|
Refrigeración por aire forzado automatizado & |
Refrigeración por aire forzado automatizado & |
|
Requisitos eléctricos9 |
Voltaje - VAC Frecuencia - Hz |
200 - 240 50 - 60 38 Monofásico |
200 - 240 50 - 60 38 Monofásico |
1. Las especificaciones están sujetas a cambios sin previo aviso.
2. Verificable mediante la prueba de resorte de compresión MTS. El rendimiento puede variar según el tipo de prueba, la configuración del ensayo, la frecuencia, la muestra, el entorno y otros factores.
3. Se asume que la célula de carga estándar del sistema está instalada, el cabezal móvil (crosshead) completamente bajado y el actuador completamente extendido hasta el final del recorrido dinámico.
4. Se asume que la célula de carga estándar del sistema está instalada, el cabezal móvil completamente elevado y el actuador completamente retraído hasta el final del recorrido dinámico.
5. Desde la mesa hasta la parte superior de la superficie de trabajo; sin incluir las almohadillas de aislamiento opcionales.
6. Para sistemas con recinto opcional del área de prueba, añadir 98 mm (3,8 in.) a la dimensión F y 45 mm (1,8 in.) a la dimensión G para las dimensiones totales del sistema.
7. Medido con el cabezal móvil completamente elevado, sin almohadilla de aislamiento opcional.
8. Uso típico a 1 m en campo libre. El nivel de ruido varía según el tipo de prueba, la muestra, el entorno y otros factores.
9. La corriente nominal de Acumen 1 es de 100 (200) VAC. La corriente nominal de Acumen 3 es de 200 VAC.
APROVECHE AL MÁXIMO SU INVERSIÓN
Nuestros expertos están aquí para ayudarlo a seguir funcionando en todo momento.
Productos, piezas o accesorios relacionados
Cámaras ambientales de la Serie 651

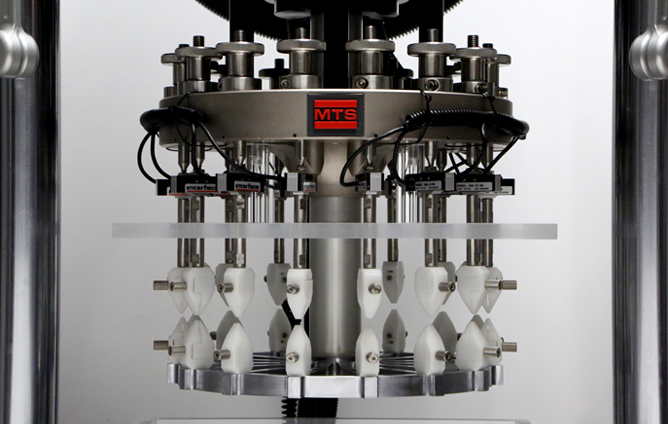

Accesorio de fatiga multimuestra
