Inicio > Fractura de dispositivos individuales en pruebas multimuestras

Técnicas avanzadas de control de pruebas para mejorar el conocimiento de la fractura de dispositivos individuales en un sistema de pruebas de fatiga de varias muestras.

By Kelsey Banas, Thomas Byron, Andrew Simon, Scott Anderson, Lito Mejia
fatiga de múltiples muestras

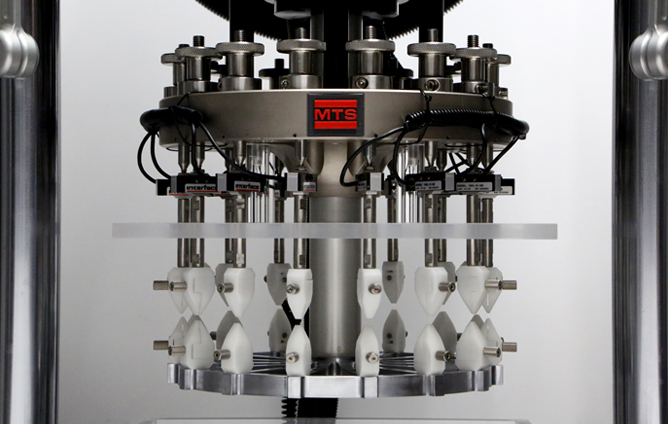

Accesorio de fatiga multimuestra

INTRODUCCIÓN

Se ha creado un sistema de prueba multimuestra con técnicas de control avanzadas, que permiten al usuario supervisar de forma individual la fractura de las muestras de nitanol de un solo ápice cortadas de un dispositivo endovascular. El sistema puede detectar de forma confiable una reducción de la carga de menos de un gramo en la frecuencia de la prueba que indica una falla inminente en cada estación y aumenta la tasa de adquisición de datos en la estación específica donde se detectan los precursores de la caída de la carga. El software utilizado permite al operador registrar los datos de carga pico-valle según sea necesario para la fatiga a largo plazo, pero también tiene la capacidad de capturar un número de ciclos definido por el usuario de esa celda de carga solo cuando se produce una caída de la carga sin tener que registrar los datos de todas las celdas de carga en la prueba. Solo se amplía y detalla el sitio de prueba de interés. Después de una fractura, el sistema permite al usuario decidir si la prueba debe continuar, pausar para retirar la probeta dañada o terminar, sin dañar ninguna de las otras muestras.

RESULTADOS EXPERIMENTALES

Las técnicas de control avanzadas que se utilizan para el sistema de prueba multimuestra se verificaron sometiendo a ciclos las muestras de nitinol de un solo ápice cortadas de un dispositivo endovascular hasta que fallaron. El sistema de medición de la carga está compensado y es suficientemente sensible para detectar la caída de la carga en una sola muestra antes de la fractura. Se instalaron ocho probetas en el sistema y se ajustaron de forma individual para aplicar una precarga cero. El sistema sometió las probetas a ciclos de desplazamiento de 3 mm durante 40 Hz hasta que se detectó la fractura de la probeta. El procedimiento de software inició la adquisición de datos al detectar que las lecturas de carga de pico y valle habían caído en la región predeterminada, como se muestra en la línea roja discontinua de la Figura 1. El programa de detección de fracturas comenzó con una mayor tasa de adquisición de datos una vez que las lecturas de carga disminuyeron en un 90 %, como se muestra en la línea discontinua azul de la Figura 1.

Gráfico de NiTi

Figura 1: Detección de rotura de probeta de NiTi

Una vez detectada la fractura, el programa controló el sistema para que se detuviera en 0,1 s sin causar más daños a ninguna de las probetas restantes, como se muestra en la Fig. 2 a continuación. Este procedimiento se puede modificar para pausar la prueba para inspeccionar o retirar la probeta en lugar de finalizar la prueba para todas las probetas. Cuando se utiliza la función de pausa, la prueba de ciclo de vida puede continuar para las probetas restantes, no dañadas, sin perder el recuento de ciclos o los datos.

gráfico de parada controladaFigura 2: Parada controlada por el sistema después de la detección de fracturas



ANÁLISIS

El sistema de prueba multimuestra detecta y controla los daños individuales de las muestras de nitinol durante las pruebas de ciclo de vida mediante el procedimiento que se describe en la siguiente figura. Las reducciones de carga pico o valle de menos de 1 gramo se pueden medir de manera confiable a frecuencia. El software puede entonces detener el sistema para analizarlo o continuar y eliminar el sitio de carga que falló del flujo de datos. Hemos observado que esta capacidad es única.



gráfico de carga

Figura 3: Análisis de la respuesta del sistema



CONCLUSIONES

Las técnicas de control avanzadas que se utilizan en el sistema de pruebas multimuestra permiten controlar y registrar de forma individual las fracturas de los ápices de nitinol. Las funciones de pausa y parada de la prueba se controlan con técnicas avanzadas que garantizan que no se produzcan más daños en ninguna de las muestras instaladas. Estas capacidades del software también permiten una alta confiabilidad en caso de pérdida de energía o interferencia imprevista. Dentro del sistema de control se encuentran disponibles métodos y análisis adicionales de adquisición de datos especificados por el operador para satisfacer las necesidades específicas de las pruebas. La capacidad de detectar de forma individual la caída de carga de los ápices de nitinol permite una visión avanzada de las fracturas del dispositivo durante la prueba.

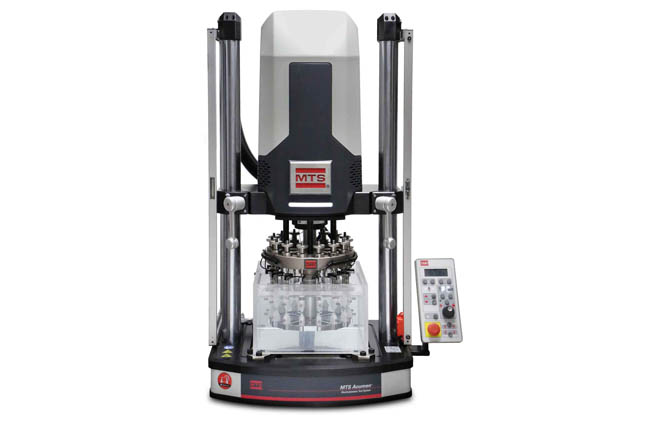

Acumen MSF-15

Obtenga más información sobre el uso de MTS Acumen para pruebas biomédicas.

Detalles del producto
Kelsey Banas, Thomas Byron, Andrew Simon, Scott Anderson, Lito Mejia
Sistemas MTS, Eden Prairie, MN, EE. UU.
Stay Connected
  • INDUSTRIAS
  • Automotriz
  • Materiales
  • Aeroespacial
  • Biomédico
  • Ingeniería civil
  • Geomecánica de las rocas
  • Energía
  • Ferrocarriles
  • SOPORTE DE VENTAS
  • Oficinas de ventas
  • Servicios
  • Capacitación
  • Piezas
  • Portal del Cliente
  • PROVEEDORES
  • Términos y condiciones
  • Productos y servicios
  • Expectativas
  • Estándares de mano de obra
  • Empaquetado y Etiquetado
  • Guía de enrutamiento
  • EMPRESA
  • Sobre
  • Comunicados de prensa
  • Oportunidad laboral
  • Cultura
  • Sustentabilidad
  • Historial
  • SOLUCIONES
  • Aplicaciones
  • Estándares de prueba
  • Productos
  • RECURSOS
  • Centro de Aprendizaje
  • Buscador de soluciones
  • Calidad
  • Seguridad del producto
  • Patentes
  • COMUNÍQUESE CON NOSOTROS
  • APOYO: 952-937-4000
  • Solicitud en línea
  • Solicite una cotización
  • Oficinas de ventas
  • NEGOCIOS
  • Sistemas MTS
  • Tecnologías E2M
  • Sistemas de prueba de R+D
  • MTS SANS China
    • © MTS Systems. Todos los derechos reservados
    • 952.937.4000
    • Política de privacidad
    • Condiciones de uso
    • Términos y condiciones
    • Oficinas de ventas
    • Preferencias de cookies
Utilizamos las cookies necesarias para que nuestro sitio funcione. Además, nos gustaría configurar cookies analíticas opcionales para ayudarnos a mejorarlo. No configuraremos cookies opcionales a menos que las habilite.
Rechazar Aceptar
Utilizamos las cookies necesarias para que nuestro sitio funcione. Además, nos gustaría configurar cookies analíticas opcionales para ayudarnos a mejorarlo. No configuraremos cookies opcionales a menos que las habilite.
Rechazar Aceptar
