Systèmes d’essais de la durabilité des amortisseurs
Soumettez des éprouvettes d’amortisseurs simples ou multiples à des millions de cycles de durabilité ou exécutez de courts cycles à haute performance pour mesurer les caractéristiques d’amortissement. Les systèmes de durabilité des amortisseurs MTS se composent de bases autoportantes d’une grande rigidité, pour résister à une charge d’inertie élevée, ainsi que de servovalves à trois étages sélectionnables, afin d’effectuer des essais de durabilité à grande vitesse y compris sur les amortisseurs et jambes de force de taille maximale.
Applications
- Durabilité
- Caractérisation
Spécimens d’essai
- Amortisseurs
- Bielles
Caractéristiques principales du produit
Polyvalence
Les modèles 850 et 852 dégagent la force requise pour les essais de durabilité sur plusieurs éprouvettes tout en prenant en charge différents équipements en option pour des essais de performances variés
Précis/ reproductible
Capables de générer un spectre complet de formes d’onde de contrôle (sinusoïdale, rampe, carrée, sinusoïdale sur sinusoïdale, balayage sinusoïdal, sinusoïdale double, rampe double et bloc cyclique défini par l’utilisateur).
Dispositifs de sécurité de pointe
Un automate programmable industriel (API) sûr et certifié garantit la sécurité des opérateurs humains et la conformité avec la norme ISO 13849
Fonctionnement efficace
Le logiciel d’essai MTS Damper permet une configuration facile des essais, une acquisition de données flexible mais complète, des rapports de données d’essais automatisés et différentes méthodes de présentation et d’analyse
Comparaison des modèles
Modèle 849
- Durabilité (éprouvette unique)
- Caractérisation des performances (programmable)
- 15,0 à 25,0 kN
- Servohydraulique linéaire
- Logiciel d’essais d’amortisseurs MTS
Modèle 850
- Durabilité (1 à 6 éprouvettes)
- Caractérisation des performances (programmable)
- 25,0 à 67,0 kN
- Servohydraulique linéaire
- Logiciel d’essais d’amortisseurs MTS
Modèle 852
- Durabilité (1 à 8 éprouvettes)
- Caractérisation des performances (programmable)
- 25,0 à 150,0 kN
- Servohydraulique linéaire
- Logiciel d’essais d’amortisseurs MTS
- Table à rainure en T pour la prise en charge du matériel en option
- Ensemble colonne/traverse/actionneur positionnable
Configurations personnalisées
- Essais à grande vitesse
- Essais en présence de contaminants sous forme de boue et de lisier
- Essais d’amortisseurs magnéto-rhéologiques (MR)
- Essais NVH (bruit et vibrations)
- Essai d’éprouvettes inversées ou coudées
- Essais de qualité de production
- Et bien d’autres
Présentation technique
|
|
unités |
Modèle 849.15 |
Modèle 849.25 |
Modèle 849.25 HV |
|
Force dynamique maximale du vérin |
kN |
15 |
25 |
25 |
|
kip |
3,3 |
5,5 |
5,5 | |
|
Diamètre de la tige du vérin |
mm |
70 |
||
|
Course du vérin |
kN |
250 |
||
|
Palier hydrostatique de vérin |
|
Standard |
||
|
Mécanisme anti-rotation du vérin |
|
Standard |
||
|
Servovalve |
l/min |
126 |
188 |
250 |
|
g/min |
33 |
50 |
66 | |
|
Servovalve de force de friction |
l/min |
3,8 |
3,8 | 3,8 |
|
g/min |
1 |
1 | 1 | |
|
Arrêt de servovalve |
|
Mode |
||
|
Bas débit hydraulique |
|
Standard, limite le vérin à 10 mm/s |
||
|
Capteur de force de force de friction |
kN |
7 |
||
|
lb |
1 500 |
|||
|
Charge latérale |
|
Hydraulique, dynamique (en option) |
||
|
Pneumatique, statique (en option) |
||||
|
Accumulateurs |
litres |
8 |
15 |
22,7 |
|
Espace d’essai |
mm |
1 200 |
||
|
Distributeur hydraulique |
|
Intégré au distributeur de l’accumulateur |
||
|
Performance :
|
m/s à kN |
3,2 à 0 |
2,9 à 0 |
3,75 à 0 |
|
2,3 à 5 |
2,5 à 5 |
3,25 à 5 | ||
|
0,7 à 10 |
2,0 à 10 |
2,75 à 10 | ||
|
|
1,4 à 15 |
2,25 à 15 | ||
|
|
0,6 à 18 |
1,4 à 20 | ||
|
Caractéristiques des machines |
unités |
Modèle 850.25 |
Modèle 850.50 |
|
Diamètre de la tige du vérin |
mm |
80 |
80 |
|
po |
3,15 |
3,15 |
|
|
Espace d’essai (face du vérin alignée avec le capteur de charge) |
|||
|
maximum |
mm |
1 560 |
1 540 |
|
minimum |
mm |
160 |
132 |
|
Charge nominale dynamique de châssis |
kN |
50 |
50 |
|
kip |
11 |
11 |
|
|
Fixation dans le sol |
|
Cadre boulonné au béton (système d’isolation des vibrations disponible en option) |
|
|
Distributeur hydraulique |
l/min |
Intégré au distributeur de l’accumulateur, 300 lpm maximum |
|
|
Palier hydrostatique de vérin |
Oui |
||
|
Course du vérin |
mm |
250 |
250 |
|
po |
10 |
10 |
|
|
Anti-rotation haute puissance |
|
Oui |
|
|
Bas débit de sécurité |
|
Oui |
|
|
Accumulateur |
l |
Pression et retour de 19 litres |
|
|
Spécifications des essais de durabilité |
||||||
|
Vitesse de pointe continue maximale de 100 mm de course (crête à crête) et commande d’onde sinusoïdale de charge de 12,5 kN |
|
Vitesse de pointe continue maximale de 100 mm de course (crête à crête) et commande d’onde sinusoïdale de charge de 25 kN |
||||
|
Modèle 850.25 |
|
Modèle 850.50 |
||||
|
Groupe hydraulique (HPU) |
Puissance HZ |
M/S |
|
Groupe hydraulique (HPU) |
Puissance HZ |
M/S |
|
505,20 |
60 |
0,9 |
|
505,20 |
60 |
0,4 |
|
505,20 |
50 |
0,7 |
|
505,20 |
50 |
0,3 |
|
505,30 |
60 |
1,5 |
|
505,30 |
60 |
0,8 |
|
505,30 |
50 |
1,2 |
|
505,30 |
50 |
0,6 |
|
505,60 |
60 |
3,5 |
|
505,60 |
60 |
1,9 |
|
505,60 |
50 |
2,8 |
|
505,60 |
50 |
1,6 |
|
505,90* |
60 |
3,6 |
|
505,90 |
60 |
3 |
|
505,90 |
50 |
3,6 |
|
505,90 |
50 |
2,4 |
|
|
|
|
|
505,180* |
60 |
4 |
|
|
|
|
|
505,180* |
50 |
4 |
|
*Le distributeur hydraulique sur le bâti limite le débit à 300 lpm (80 gpm). Ajoutez le modèle MTS 293 HSM pour les groupes hydrauliques avec une sortie supérieure à 300 lpm. |
||||||
|
Spécifications d’essais de performances |
|||
|
Vitesse de pointe maximale pour 3 cycles de 100 mm de course (crête à crête), commande d’onde sinusoïdale |
|||
|
Modèle 850.25 |
Modèle 850.50 |
||
|
4 m/s |
Pas de charge |
5 m/s |
Pas de charge |
|
3,5 m/s |
Charge de 5 000 N |
4,5 m/s |
Charge de 5 000 N |
|
2,8 m/s |
Charge de 10 000 N |
4,0 m/s |
Charge de 10 000 N |
|
1,8 m/s |
Charge de 15 000 N |
3,0 m/s |
Charge de 20 000 N |
|
1,0 m/s |
Charge de 15 000 N |
1,2 m/s |
Charge de 30 000 N |
|
Caractéristiques des machines |
unités |
Modèle 852.25 |
Modèle 852.50 |
Modèle 852.67 |
|
|
Diamètre de la tige du vérin |
mm |
80 |
80 |
80 |
|
|
po |
3,15 |
3,15 |
3,15 |
||
|
Espace d’essai (face du vérin alignée avec le capteur de charge) |
|
||||
|
maximum |
mm |
1 575 |
1 575 |
1 575 |
|
|
minimum |
mm |
180 |
180 |
180 |
|
|
Charge nominale dynamique de châssis |
kN |
67 |
67 |
67 |
|
|
kip |
15 |
15 |
15 |
||
|
Fixation dans le sol |
|
Cadre boulonné au béton (système d’isolation des vibrations disponible en option) |
|||
|
Distributeur hydraulique |
l/min |
Intégré au distributeur de l’accumulateur, 284 l/min maximum |
|||
|
Palier hydrostatique de vérin |
Oui |
||||
|
Course du vérin |
mm |
250 |
250 |
250 |
|
|
po |
10 |
10 |
10 |
||
|
Anti-rotation haute puissance |
|
Oui |
|||
|
Bas débit de sécurité |
|
Oui |
|||
|
Accumulateur (pression et retour) |
l |
19 |
19 |
38 |
|
|
Spécifications des essais de durabilité |
||||||||||
|
Vitesse de crête continue d’onde sinusoïdale maximale pour les essais de durabilité |
||||||||||
|
Modèle 852.25 |
|
Modèle 852.50 |
|
Modèle 852.67 |
||||||
|
Groupe hydraulique (HPU) |
Puissance HZ |
M/S |
|
Groupe hydraulique (HPU) |
Puissance HZ |
M/S |
|
Groupe hydraulique (HPU) |
Puissance HZ |
M/S |
|
505,20 |
60 |
0,9 |
|
505,20 |
60 |
0,5 |
|
505,20,_60_Hz |
60 |
0,3 (33,5_kN_de_charge) |
|
505,20 |
50 |
0,7 |
|
505,20 |
50 |
0,4 |
|
505,20,_50_Hz |
60 |
0,2 (33,5_kN_de_charge) |
|
505,30 |
60 |
1,6 |
|
505,30 |
60 |
0,9 |
|
505,30 |
60 |
0,6 (33,5_kN_de_charge) |
|
505,30 |
50 |
1,3 |
|
505,30 |
50 |
0,7 |
|
505,30 |
50 |
0,4 (33,5_kN_de_charge) |
|
505,60 |
60 |
3,2 |
|
505,60 |
60 |
2 |
|
505,60 |
60 |
1,4 (33,5_kN_de_charge) |
|
505,60 |
50 |
2,9 |
|
505,60 |
50 |
1,7 |
|
505,60 |
50 |
1,1 (33,5_kN_de_charge) |
|
505,90*# |
60 |
3,2 |
|
505,90* |
60 |
3,2 |
|
505,90* |
60 |
2,2 (33,5_kN_de_charge) |
|
505,90*# |
50 |
3,2 |
|
505,90 |
50 |
2,6 |
|
505,90 |
50 |
1,7 (33,5_kN_de_charge) |
|
|
|
|
|
505,180*# |
60 |
3,6 |
|
505,180*# |
60 |
2,9 (33,5_kN_de_charge) |
|
|
|
|
|
505,180*# |
50 |
3,6 |
|
505,180*# |
50 |
2,9 (33,5_kN_de_charge) |
|
* En raison d’une limite de débit de 284 lpm avec le distributeur hydraulique marche/arrêt standard, un distributeur hydraulique 293 en option est nécessaire pour atteindre ces performances. |
||||||||||
|
# Vitesse maximale limitée à cette charge d’éprouvette. |
||||||||||
|
Spécifications d’essais de performances |
||||||
|
Vitesse de pointe maximale pour 3 cycles de 100 mm de course (crête à crête), commande d’onde sinusoïdale |
||||||
|
Modèle 850.25 |
Modèle 850.50 |
Modèle 852.67 |
||||
|
4,0 m/s |
Pas de charge |
5,0 m/s |
Pas de charge |
3,8 m/s |
Pas de charge |
|
|
3,6 m/s |
Charge de 5 000 N |
4,5 m/s |
Charge de 5 000 N |
3,6 m/s |
Charge de 10 kN |
|
|
3,0 m/s |
Charge de 10 000 N |
4,0 m/s |
Charge de 10 000 N |
3,1 m/s |
Charge de 20 kN |
|
|
2,2 m/s |
Charge de 15 000 N |
3,0 m/s |
Charge de 20 000 N |
2,5 m/s |
Charge de 30 kN |
|
|
1,5 m/s |
Charge de 18 000 N |
1,2 m/s |
Charge de 30 000 N |
1,7 m/s |
Charge de 40 kN |
|
-

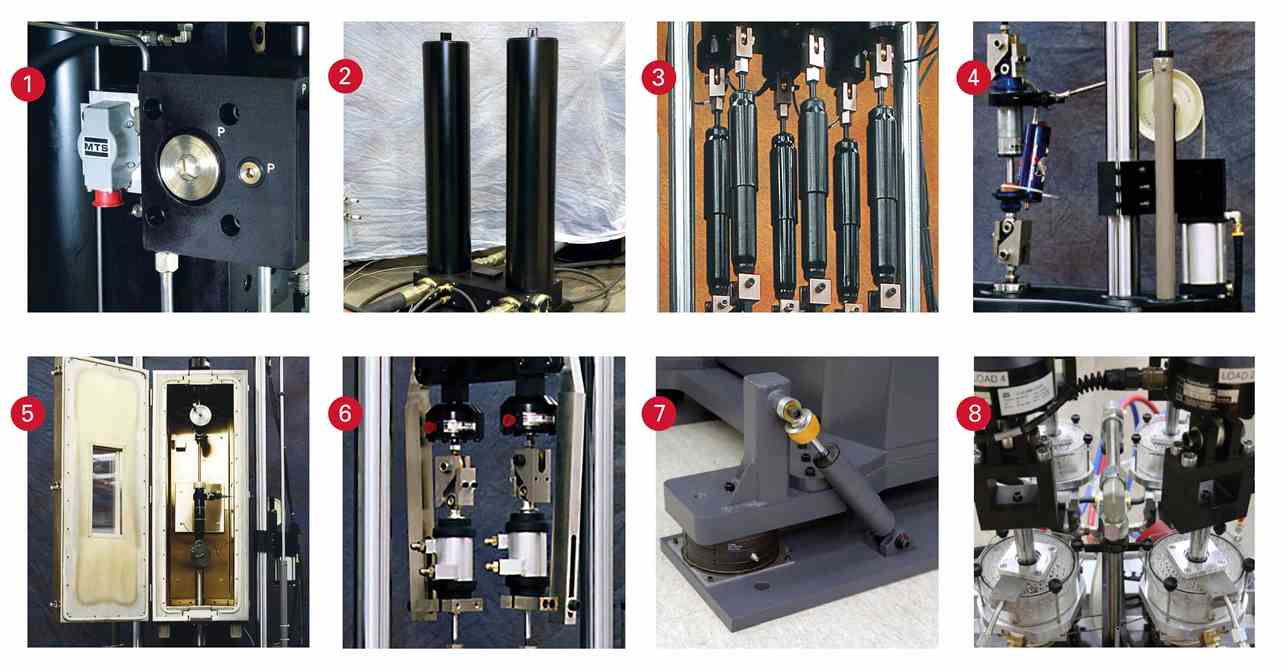

Servovalves (modes haut et bas débit) :Profitez d’une précision supérieure dans les essais à faible vitesse en mode bas débit avec l’ajout de servovalves secondaires.
-
Accumulation personnalisée : Améliorez les performances du système grâce à des accumulateurs supplémentaires. Le système peut être personnalisé pour répondre à des besoins d’essais bien précis.
-
Dispositif multi-éprouvette : Permet de tester jusqu’à 8 éprouvettes simultanément. Des capteurs de force propres à chaque éprouvette sont utilisés pour fournir une acquisition de données précise
-
Actionneurs à charge latérale :Simulez des conditions de charge réelles en exerçant une force latérale réglable sur les éprouvettes d’amortisseur.
-
Enceinte climatique : Testez les amortisseurs dans des conditions réelles de froid et de chaleur avec une enceinte climatique montée sur le cadre d’essais.
-
Refroidissement par chemise d’eau :Réduisez les interruptions en maintenant les amortisseurs dans les plages de températures requises d’un essai donné.
-
Isolation contre les vibrations : Réduisez la transmission de force dans le sol et permettez l’installation de systèmes d’essais dans des installations sensibles aux vibrations
-

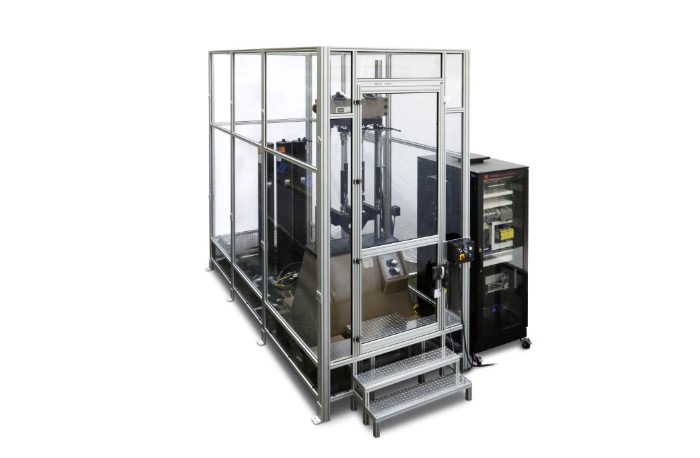

Enceintes de sécurité : Configurations conformes CE de niveaux PLc et PLd disponibles.
Conforme à la norme ISO 13849, la technologie MTS SafeGuard utilise un automate programmable de sécurité (PLC) certifié pour gérer toutes les fonctions et sous-systèmes de sécurité, notamment :
- Vitesse sécurisée
- Isolation sécurisée / Coupure de puissance sécurisée
- Commutateur à trois positions (Arrêt / Bas / Haut)
- Soupapes homologuées de sécurité
- Enceintes de la zone d’essai
- Arrêts d’urgence et arrêts de station
A. 295 IHSM / Interface machine MTS SafeGuard 275
B. Processeur MTS SafeGuard 273
C. Arrêts d’urgence et arrêts de station
D. Interface utilisateur MTS SafeGuard 274
- Essais de contrôle qualité en production
- Essais à grande vitesse
- Essais en présence de boue et de lisier
- Essais d’amortisseurs magnéto-rhéologiques (MR)
- Éprouvettes inversées ou inclinées
- et bien plus encore
Ressources
Solutions éprouvées pour les besoins évolutifs des tests d'amortisseurs
Solutions servo-hydrauliques éprouvées dans l'…
Essais des suspensions de vélo haute performance
Visitez le laboratoire d’essais de Fox Factory, Inc. pour dé…
MTS Damper Software: Velocity Preservation
Create high-velocity sinusoidal damper tests.
ZF Sachs Automobile
Découvrez comment MTS a aidé un fabricant mondial de composa…
Facteurs à prendre en compte concernant les systèmes d’essais électriques ou hydrauliques
Guide sur les systèmes d’essai d’amortisseurs et les simu…
Systèmes EMA de nouvelle génération
Systèmes de test de performance des amortisseurs &eac…
Systèmes de test de performance des amortisseurs EMA de nouvelle génération
Ligne EMA optimisée prévue pour un lancement d…
Accélérer le développement des systèmes actifs et semi-actifs
Découvrez les avantages de la technologie éprouvée mHIL.<…
Système de suspension NVH Modèle 853
Analysez le spectre complet des phénomènes de …
Essai NVH d’amortisseur
Conception de la prochaine génération de systèmes NVH d’a…
S’adapter à l’évolution des exigences NVH des amortisseurs
Détection et évaluation de la présence de chuintement dan…
HPU à haute efficacité énergétique
La technologie hybride brevetée réduit la cons…
Démo de SafeGuard MTS
Découvrez comment répondre aux exigences de sécurité pour le…
Produits, pièces ou accessoires connexes
Logiciel d’essais d’amortisseurs MTS
Systèmes d’essai de la qualité et des performance des amortisseurs
Systèmes d’essai des amortisseurs NVH
Contrôleurs FlexTest®
Groupes hydrauliques SilentFlo™ 515 & 525 (HPU)
Distributeurs hydrauliques série 295
Vous cherchez plus de produits ?
Accédez à la recherche de solutionsService et assistance
Nos experts sont là pour vous aider à rester opérationnels.
