Solutions De Sécurité Pour Les Articles D’essai Aérospatiaux

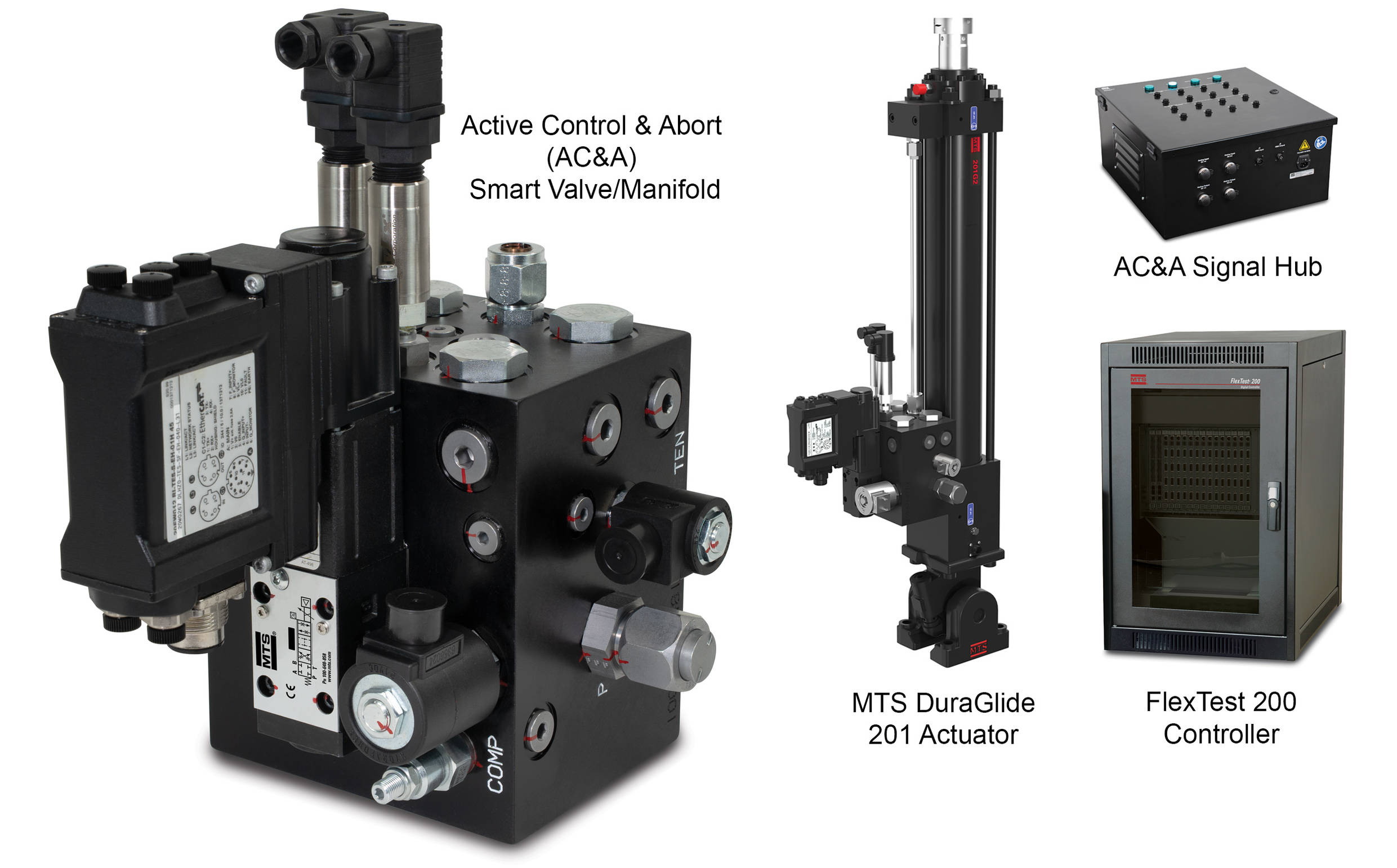

La solution de nouvelle génération MTS Commande active et interruption (CA&I) intègre un ensemble de soupapes intelligentes distribuées, de concentrateurs de signaux et un contrôleur MTS FlexTest avec le logiciel AeroPro pour offrir un contrôle complet à la fois sur la charge planifiée et le déchargement involontaire des systèmes d’essais structurels aérospatiaux multi-canaux.

• Technologie innovante de soupapes intelligentes : Calcule et gère indépendamment la pression différentielle pour un contrôle précis de la charge, éliminant le besoin d’un contrôleur système redondant
• Déchargement synchronisé de la charge : Les soupapes intelligentes permettent une libération uniforme et contrôlée de la pression sur tous les vérins lors de verrouillages ou de coupures de courant, sans intervention du contrôleur système.
• Protection sécurisée : Rampe automatiquement les charges des vérins à zéro en cas d’urgence, empêchant les dommages aux articles d’essai
• Surveillance intégrée de l’état : Diagnostics en temps réel des soupapes et détection de pannes via le concentrateur de signaux et le relais à semi-conducteurs
• Résilience aux pertes de courant : Fonctionnement soutenu par onduleur (UPS) garantissant un déchargement sûr même en cas de panne totale
• Compatibilité : Conçu pour les vérins MTS 201 et 244 ; fonctionne exclusivement avec les contrôleurs MTS FlexTest et le logiciel AeroPro
• Débits flexibles : Disponible en configurations 7, 14, 28 et 40 LPM
• Performance robuste : Conçu pour supporter jusqu’à 3000 psi et testé à 28 millions de cycles ; fonctionne dans des températures extrêmes (-20°C à +60°C)
• Concentrateur de signaux compact : Alimente jusqu’à 8 soupapes et minimise le câblage grâce à un placement localisé
• Installation facile : La conception à montage direct des soupapes/collecteurs intelligents simplifie l’installation

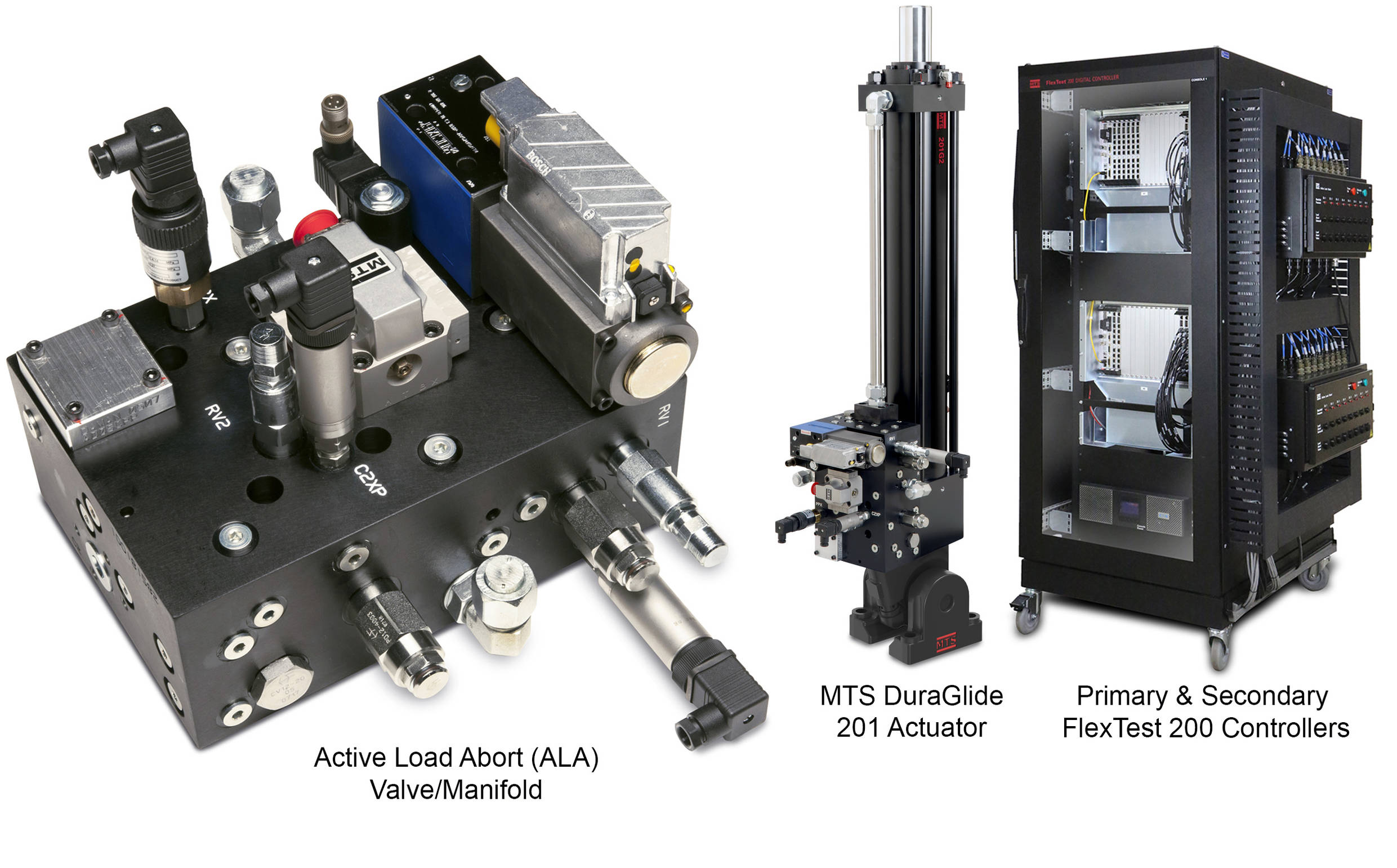

La solution MTS d’Interruption active de charge (ALA) intègre des systèmes de contrôle FlexTest en parallèle, le logiciel AeroPro et un collecteur hydraulique unique pour offrir un contrôle complet à la fois sur la charge planifiée et le déchargement involontaire des systèmes d’essais structurels aérospatiaux multi-canaux.

• Surveille en continu le système d’essai pour assurer une réduction rapide et uniforme de toutes les charges des vérins vers un état neutre lorsque nécessaire
• Établit des limites de charge pour les forces de sortie des vérins
• Schémas de déchargement programmables pour les profils de vitesse et de charge de déchargement
• Systèmes de contrôle FlexTest primaires et secondaires redondants
• Collecteurs avancés d’interruption active de charge
• Système mécanique sécurisé en cas de défaillance
• Complète la limitation de charge du logiciel AeroPro

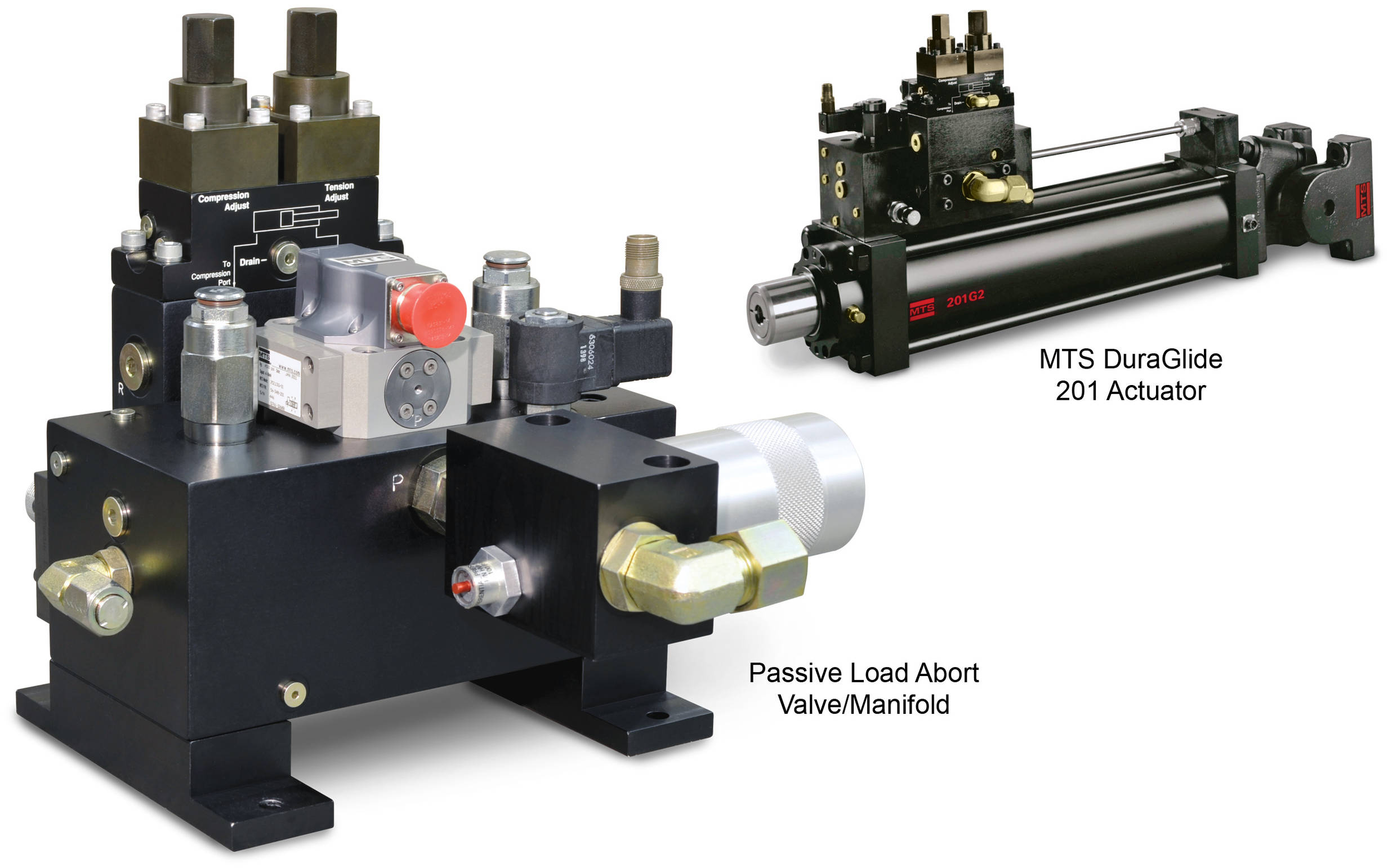

La solution d’interruption passive de charge MTS offre un moyen mécanique fiable pour éliminer rapidement l’énergie des systèmes d’essai mono- et multi-canaux. Elle combine un module de protection contre les surcharges MTS série 297 et une soupape limiteur de charge MTS modèle 289.11 pour créer un système de soupapes à deux étages très stable, capable de répondre rapidement aux variations de pression inattendues.

• Soupape limiteur de charge à deux étages, stable et à haute réactivité
• Configurations de collecteurs monobloc, divisés et distants
• Débits de purge en tension et compression réglables indépendamment
• Construction modulaire
• Soupape cartouche en acier trempé
• Complète la limitation de charge du logiciel AeroPro

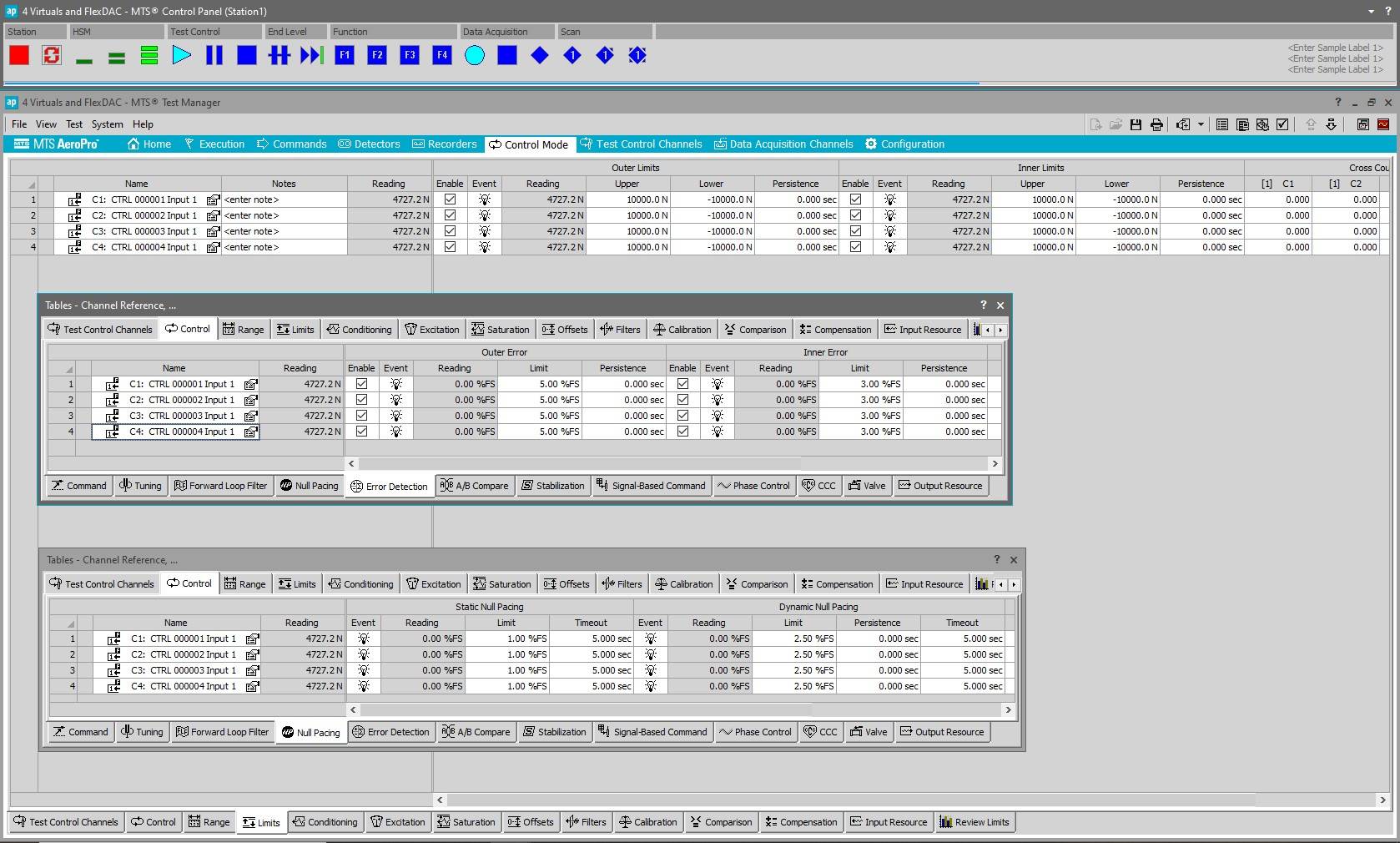

La solution de sécurité du logiciel AeroPro comprend des limites de rétroaction intégrées pour offrir une protection standard contre les surcharges ou les dépassements de course.

• Établit des limites pour les forces de sortie des vérins d’essai
• Fournit une protection contre les erreurs de suivi pour les canaux de contrôle
• Chaque entrée peut se voir attribuer des limites indépendantes supérieures/inférieures et internes/externes, qui peuvent être déclenchées par des actions au niveau du système
