La simulation hybride civile est une technique de test structurel qui combine des tests physiques et une modélisation informatique, offrant un moyen plus efficace et abordable d’examiner comment les systèmes structurels répondent à une charge dynamique ou sismique réaliste.Plutôt que de tester une structure complète sur un banc d’essai physique à grande échelle, la simulation hybride propose plutôt de modéliser la structure complète tout en ne testant physiquement qu’une partie.
Les ingénieurs en intégration de systèmes MTS de niveau doctorat fournissent des conseils et une formation d’experts
Technologie innovante
MTS dispose d’une expertise en matière d’applications et est en relation avec les principaux développeurs de simulations hybrides tels que l’Université de Californie à Berkeley.
Norme industrielle
MTS a mis en service des systèmes de simulation hybrides quasi-statiques et en temps réel sur plus de 100 sites dans le monde
Rentabilité
La simulation hybride est une méthode rentable pour tester des structures civiles à grande échelle
Comparaison des modèles
Simulation hybride quasi-statique (lente)
Utilisé pour évaluer la sous-structure ou les composants qui contribuent principalement à la rigidité et à la résistance de la structure complète
Technique plus simple et moins chère
Simulation hybride en temps réel (rapide)
Utilisé pour évaluer la sous-structure ou les composants qui contribuent aux effets d’amortissement ou d’inertie de la structure complète.
Technique plus complexe et coûteuse
Études de cas présentées
Présentation technique

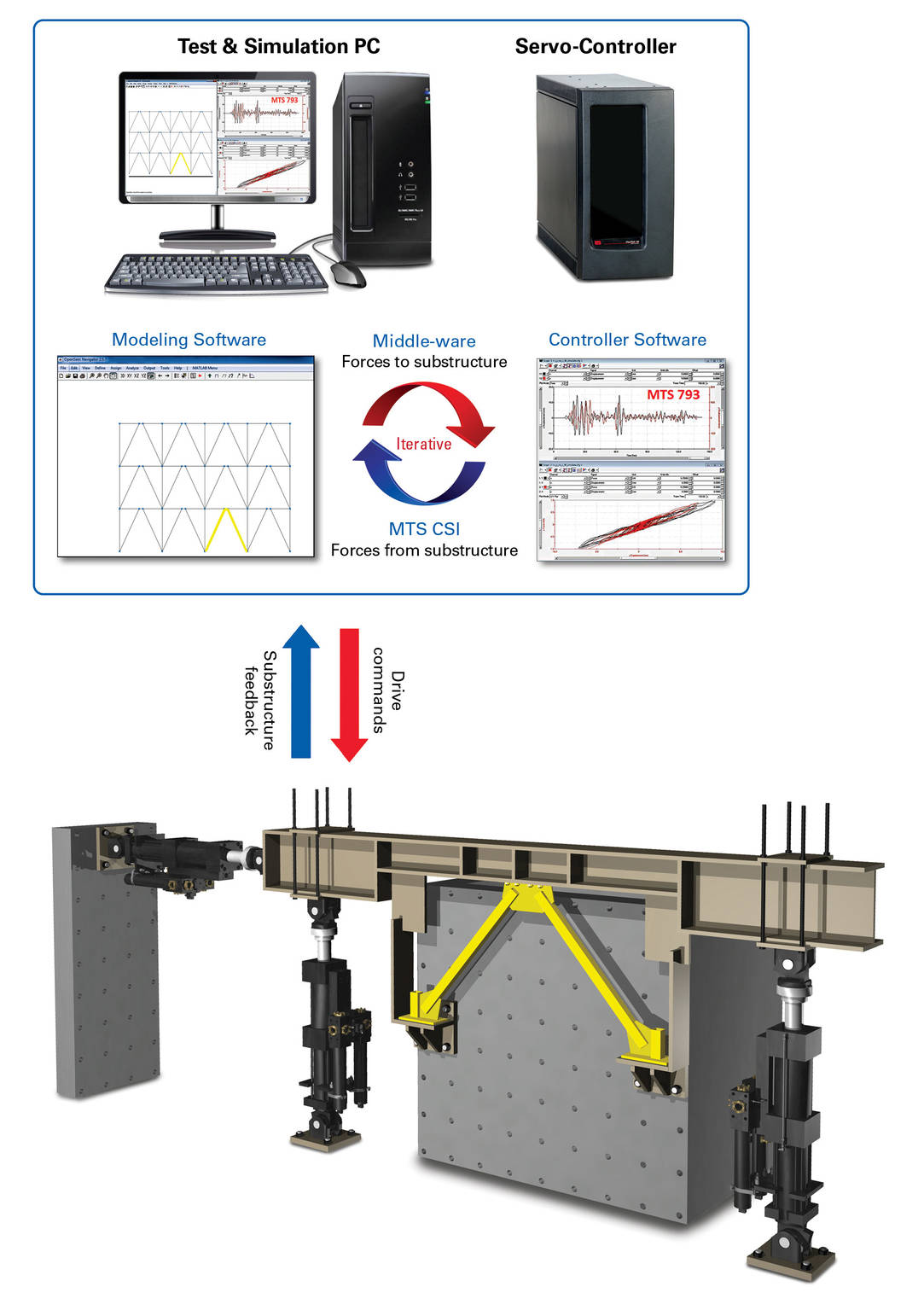

Utilisé pour évaluer la sous-structure ou les composants qui contribuent principalement à la rigidité et à la résistance de la structure complète
La simulation informatique est effectuée à une vitesse artificiellement lente pour permettre une étude plus détaillée d’une structure et pour s’adapter à la capacité limitée de la plupart des laboratoires de génie civil
Les actionneurs hydrauliques peuvent être conçus pour des applications quasi-statiques à faiblement cycliques (< 1 Hz) avec des exigences de puissance hydraulique à faible débit
Utilisé pour évaluer la sous-structure ou les composants qui contribuent aux effets d’amortissement ou d’inertie de la structure complète.

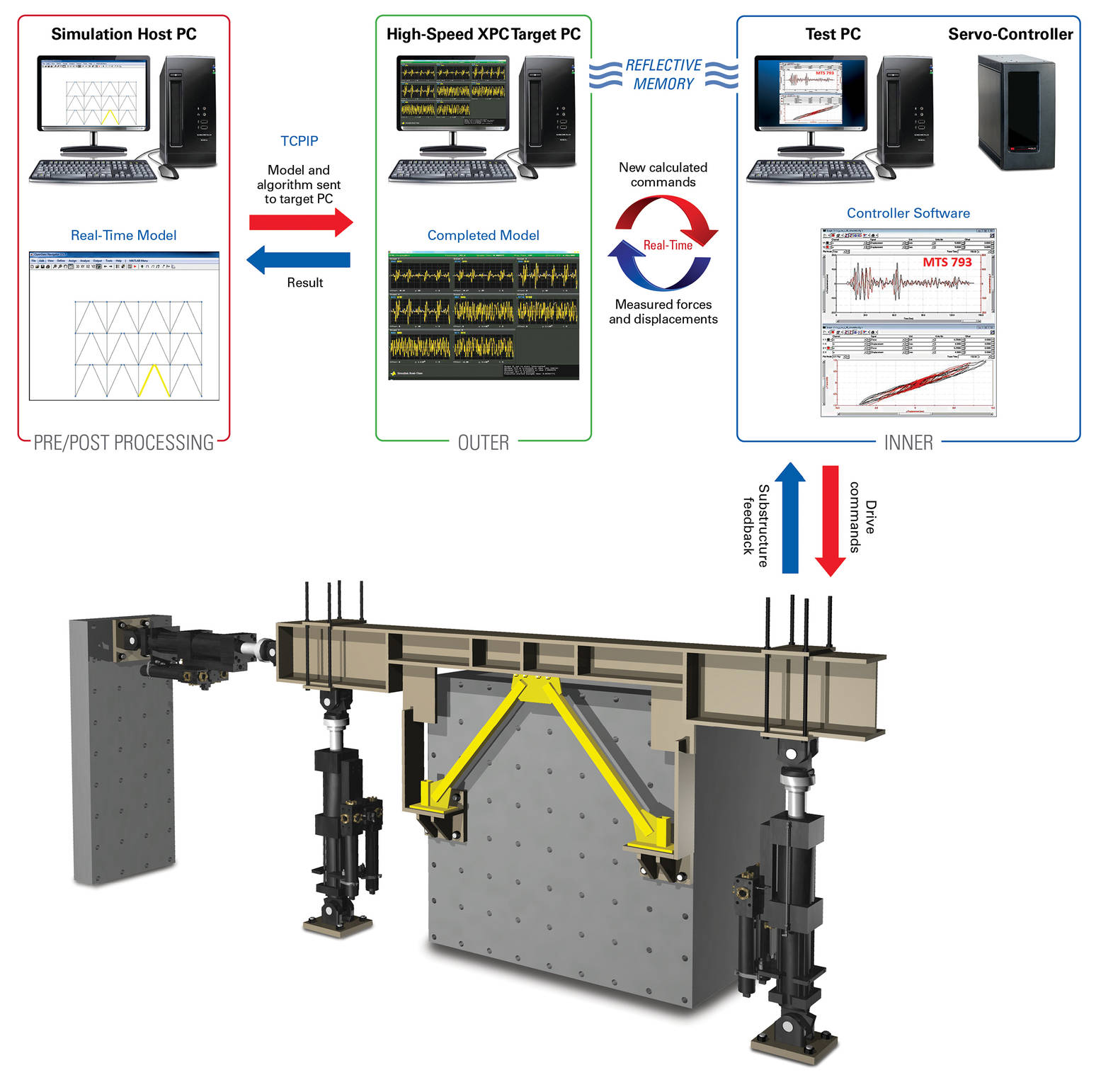

La simulation informatique est effectuée en temps réel.Une connexion haute vitesse spéciale est établie directement au PC en temps réel via la mémoire réfléchissante SCRAMNet®
Nécessite des actionneurs structurels dynamiques à force élevée avec une distribution hydraulique à haut débit pour évaluer correctement toutes les propriétés dynamiques de la sous-structure

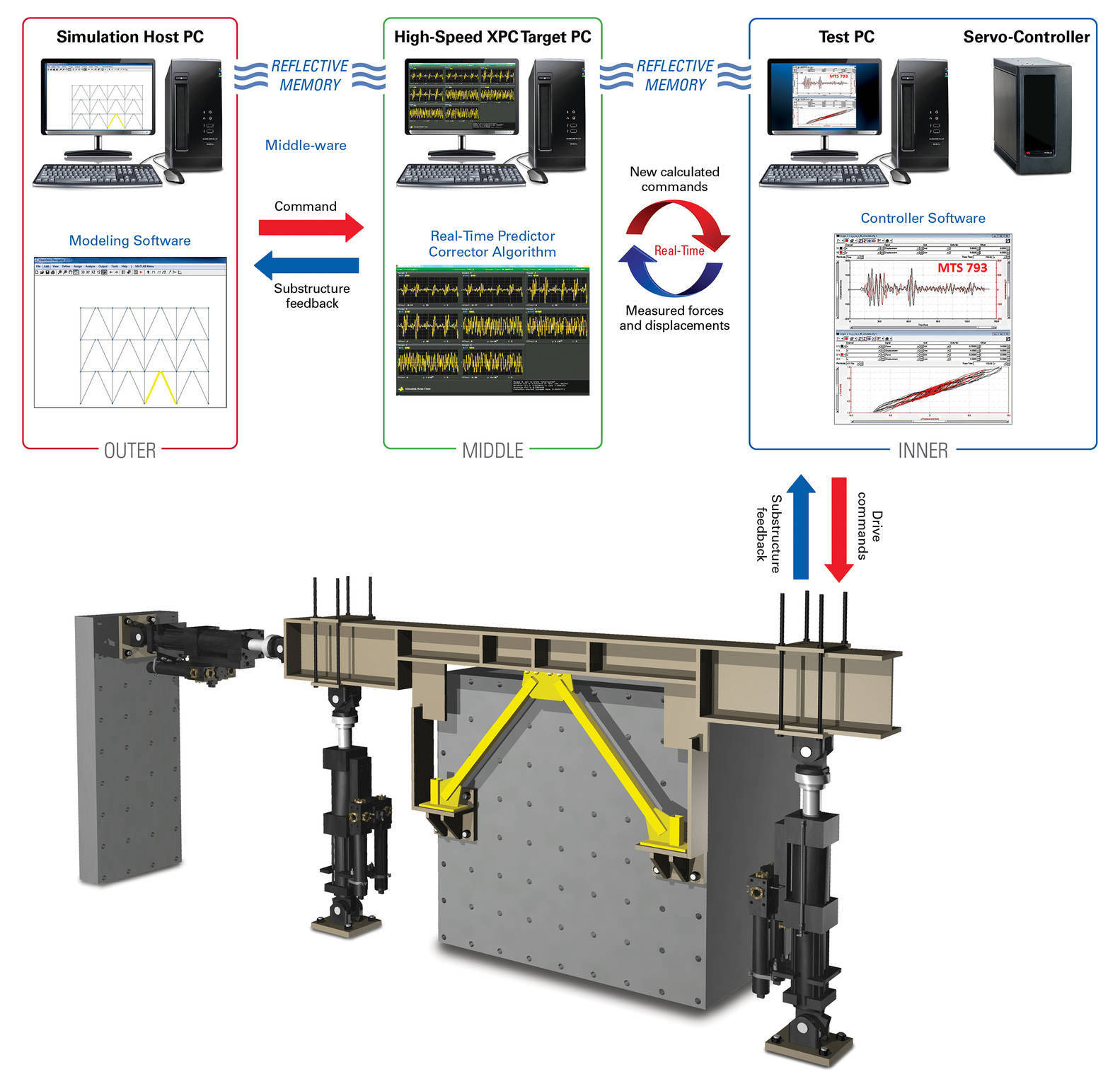

Une carte ScramNET supplémentaire est utilisée dans le PC hôte de la simulation, ce qui permet une mémoire réfléchie entre le modèle et le PC de calcul.
L’algorithme prédicteur-correcteur ne permet d’utiliser aucun logiciel d’analyse en temps réel pour effectuer une simulation hybride afin de simuler un événement en temps réel
Une plus grande taille d’étape d’intégration peut être choisie, ce qui permet d’utiliser des modèles beaucoup plus complexes
Vous souhaitez en savoir plus sur les solutions de simulation hybrides de MTS ? Nous avons des ingénieurs d’applications experts prêts à discuter de vos besoins de test uniques.
