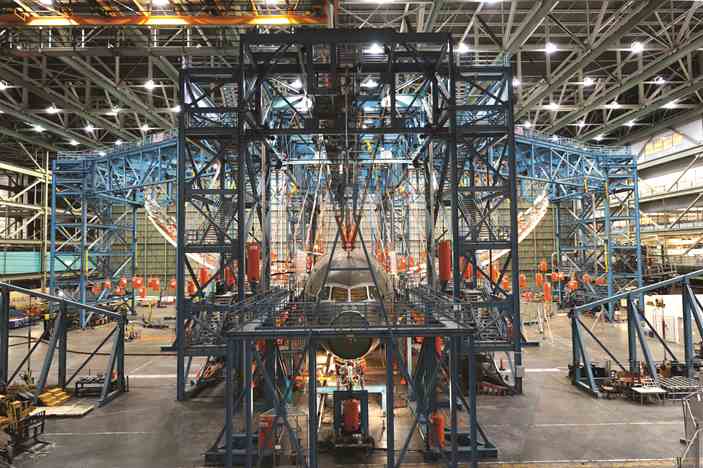

Protégez des articles d’essai aérospatiaux uniques et de grande valeur contre les décharges dangereuses et imprévues lors d’essais structuraux complexes et dynamiques impliquant des dizaines – voire des centaines – d'actionneurs hydrauliques.
Active Control & Abort (AC&A) est une solution de sécurité de nouvelle génération conçue pour offrir une protection optimale aux articles d’essai de grande valeur lors d’essais structuraux aérospatiaux multi-canaux. La solution AC&A combine des contrôleurs FlexTest avancés et le logiciel AeroPro avec un réseau de concentrateurs de signaux placés localement et de vannes intelligentes montées sur les actionneurs, afin d’assurer un chargement précis en fonctionnement normal, ainsi qu’un déchargement contrôlé de tous les actionneurs en cas d’urgence. En cas de panne de courant ou d’interverrouillage du système, AC&A orchestre une libération synchronisée et uniforme des charges hydrauliques sur l’ensemble des actionneurs — sans intervention du contrôleur du système. Conçu pour s’intégrer parfaitement aux actionneurs d’essai MTS DuraGlide, AC&A offre une solution validée, économique et facile à utiliser pour protéger des articles d’essai structuraux aérospatiaux uniques.
Lorsqu’une condition d’interverrouillage est détectée, le système AC&A isole les actionneurs d’essai de la puissance hydraulique et bascule l’installation du mode de contrôle de débit (mode Q), géré par le contrôleur du système, au mode de contrôle de pression (mode P), piloté par les vannes intelligentes montées sur les actionneurs. Les vannes intelligentes lisent les données des capteurs de pression et calculent les pressions différentielles pour tous les actionneurs, puis utilisent ces charges calculées pour exécuter une descente synchronisée et uniforme vers une charge nulle en 5 à 15 secondes.
Lorsqu’une condition d’interverrouillage est détectée, le système AC&A isole les actionneurs d’essai de la puissance hydraulique et bascule l’installation du mode de contrôle de débit (mode Q), géré par le contrôleur du système, au mode de contrôle de pression (mode P), piloté par les vannes intelligentes montées sur les actionneurs. Les vannes intelligentes lisent les données des capteurs de pression et calculent les pressions différentielles pour tous les actionneurs, puis utilisent ces charges calculées pour exécuter une descente synchronisée et uniforme vers une charge nulle en 5 à 15 secondes.
Composants du système Active Control & Abort (AC&A) :

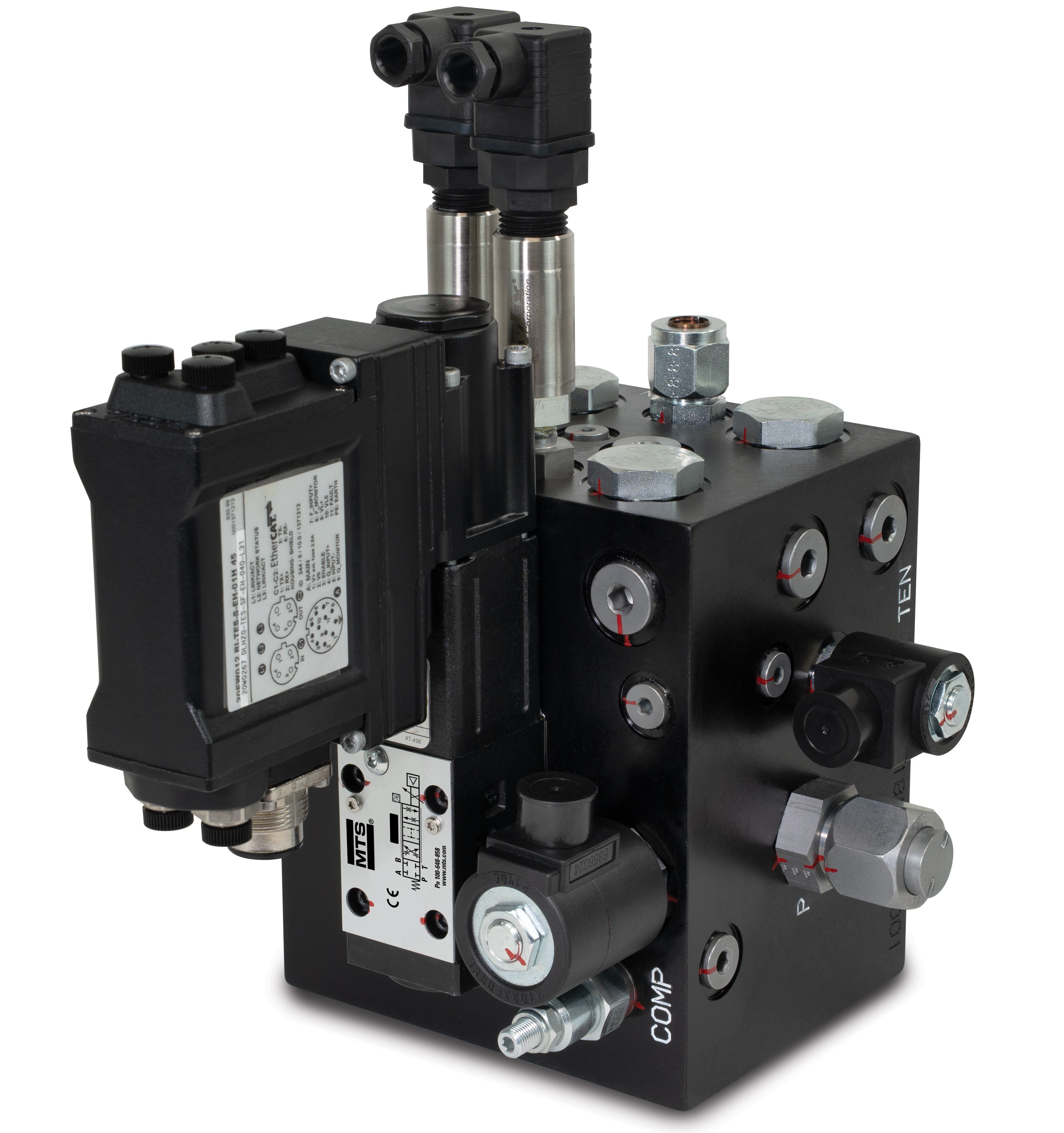

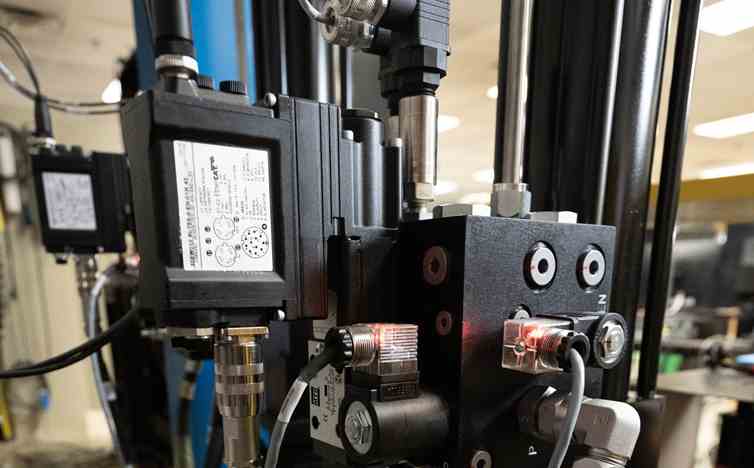

Les vannes intelligentes AC&A utilisent des données de pression en temps réel pour calculer et gérer la pression différentielle de chaque actionneur de manière indépendante, garantissant un contrôle précis de la charge et un relâchement sûr de la pression en cas d’interverrouillage. Disponibles avec différents débits allant jusqu’à 40 L/min, elles se montent directement sur les actionneurs MTS Duraglide, quelle que soit leur orientation. Conçues pour être durables et avoir une longue durée de vie, les vannes AC&A sont certifiées jusqu’à 3000 psi et testées pour 28 millions de cycles.

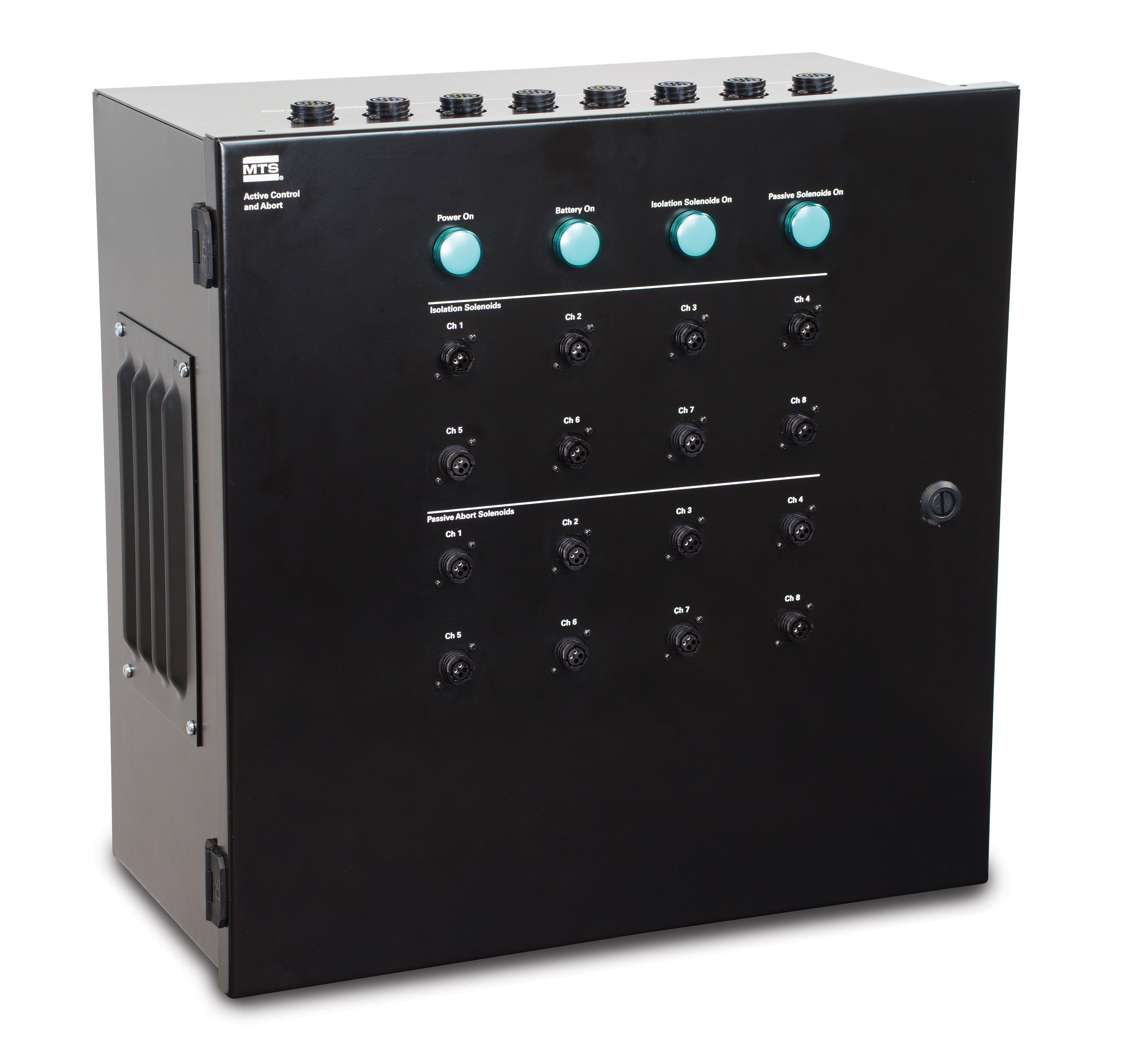

Les concentrateurs de signaux AC&A, compacts et placés localement, fournissent une alimentation 24V aux électrovannes d’isolement et à l’électronique des vannes intelligentes, et peuvent prendre en charge jusqu’à 8 actionneurs par concentrateur. La surveillance intégrée de l’état de santé permet un diagnostic en temps réel des vannes et la détection des défauts, tandis qu’une alimentation sans interruption (ASI) garantit un déchargement sécurisé en cas de panne de courant.

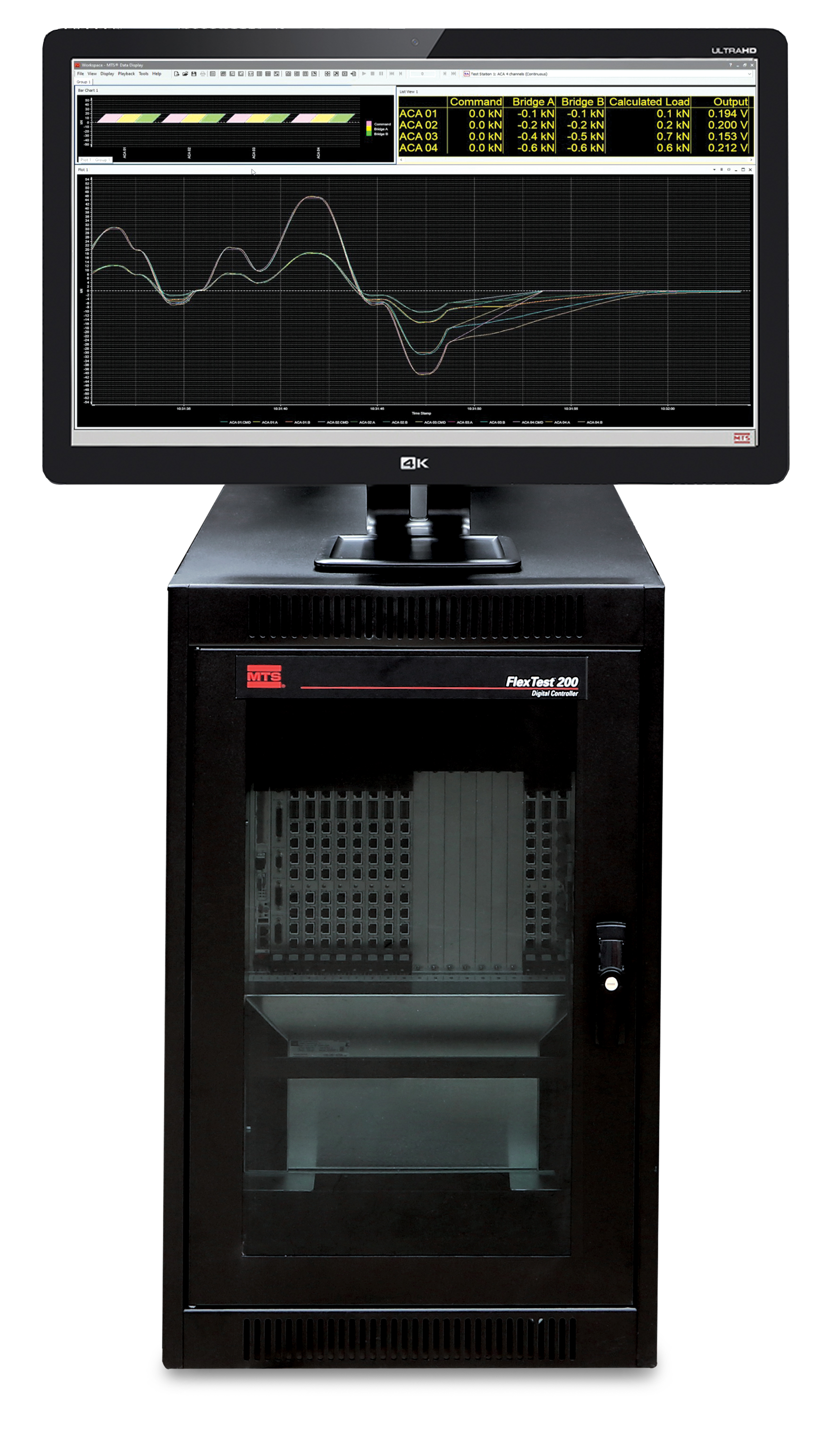

La solution AC&A est conçue pour fonctionner exclusivement avec les contrôleurs FlexTest et le logiciel AeroPro de MTS. Polyvalents, les contrôleurs numériques FlexTest offrent des vitesses plus élevées et une densité de canaux accrue pour répondre aux exigences croissantes des essais, et utilisent des cartes matérielles et des outils d’interface utilisateur communs, ce qui simplifie la standardisation et l’optimisation des essais. Le logiciel AeroPro, qui améliore la productivité, propose une interface utilisateur intégrée de contrôle et d’acquisition de données ainsi qu’un ensemble d’outils d’optimisation de boucles de commande pour accélérer même les essais structuraux les plus complexes.
La solution AC&A s'intègre parfaitement aux Actionneurs de test hydrauliques linéaires MTS DuraGlide, conçus pour répondre aux exigences uniques de précision et de fiabilité des essais structuraux dans l’aéronautique. Dotés de la technologie de finition de tige MTS SureCoat™, ils offrent une durée de vie prolongée, une meilleure fidélité des tests et une efficacité énergétique accrue.
