Prüfsysteme der Serie 322

Dieses T-Nuten-Tischprüfsystem kann dank der zahlreichen Optionen für die Zylinderposition und einer zweiten Montageposition für den Laststrang für eine Vielzahl von Anwendungen konfiguriert werden. Ideal für die Prüfung von Komponenten und Baugruppen.

Anwendungen

Dynamische Einstufung

Prüfkörper

Metalle
Verbundwerkstoffe
Kunststoffe
Dämpfer
Bauteile
Sub-Assemblies

Vollständige Produktinformation anzeigen Angebot anfordern

Wichtige Produktmerkmale

Easy-to-Use

T-Nuten-Tisch in bequemer Arbeitshöhe für einfache Probenplatzierung

Präzise

Zwei Montagepositionen für den Laststrang ermöglichen optimale Positionierung von Zylinder und Querhaupt

Erweiterte Sicherheitsfunktionen

Optionale hydraulische Verriegelungen für eine schnelle Ent- und Verriegelung des Querhaupts

Vielseitig

Prüfung von kleinen Materialproben bis hin zu großen Baugruppen der Automobilindustrie

Modellvergleich

Modell 322.21

Maximale Nennkraft: 100 kN (22 kip)
Max. Abstand zwischen Probe und Spannzeug: 1270 mm (50 Zoll)
Tischhöhe: 838 mm (33 Zoll)

Modell 322.31

Maximale Nennkraft: 250 kN (55 kip)
Max. Abstand zwischen Probe und Spannzeug: 1575 mm (62 Zoll)
Tischhöhe: 864 mm (34 Zoll)

Modell 322.41

Maximale Nennkraft: 500 kN (110 kip)
Max. Abstand zwischen Probe und Spannzeug: 2057 mm (81 Zoll)
Tischhöhe: 984 mm (39 Zoll)

Kundenspezifische Konfigurationen

Kontaktieren Sie MTS für benutzerdefinierte Optionen

Umfassende Produktinformationen

Dauerfestigkeitswerte, Abmessungen und Gewichte

US-STANDARDEINHEITEN

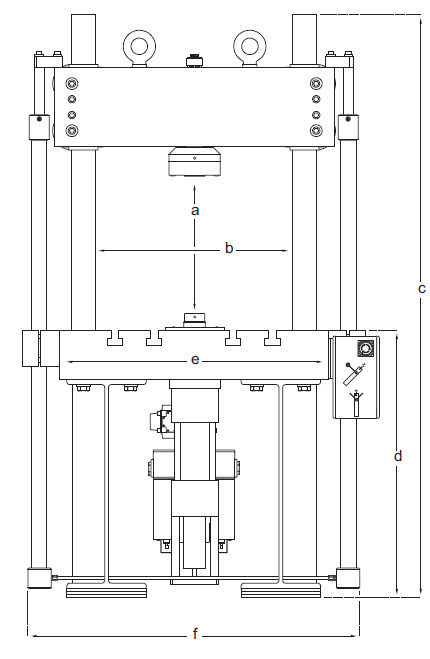

	MODELL 322.21	MODELL 322.31	MODELL 322.41
Lastrahmen, Dauerfestigkeit	22 kip	55 kip	110 kip
a max. Abstand zwischen Probe und Spannzeug¹	50,0 Zoll	62,0 Zoll	81,0 Zoll
b Breite zwischen Säulen	21,0 Zoll	25,0 Zoll	30,0 Zoll
c Höhe — bei Standardsäulen²	98 Zoll	118,5 Zoll	144,75 Zoll
d Tischhöhe	33,0 Zoll	34,0 Zoll	38,7 Zoll
e Tischbreite — Seite zu Seite, ohne Hubzylinder	28,0 Zoll	34,0 Zoll	42,0 Zoll
f Breite — Seite zu Seite, mit Hubzylinder³	34,0 Zoll	40,0 Zoll	48,0 Zoll
Tiefe — von vorn bis hinten (nicht abgebildet)³	40,0 Zoll	40,0 Zoll	60,0 Zoll
Gewicht⁴	3000 lb	4500 lb	8500 lb

Metrische Einheiten

	MODELL 322.21	MODELL 322.31	MODELL 322.41
Lastrahmen, Dauerfestigkeit	100 kN	250 kN	500 kN
a max. Abstand zwischen Probe und Spannzeug¹	1270 mm	1575 mm	2057 mm
b Breite zwischen Säulen	533 mm	635 mm	762 mm
c Höhe — bei Standardsäulen²	2489 mm	3010 mm	3677 mm
d Tischhöhe	838 mm	864 mm	984 mm
e Tischbreite — Seite zu Seite, ohne Hubzylinder	711 mm	864 mm	1067 mm
f Breite — Seite zu Seite, mit Hubzylinder³	864 mm	1016 mm	1219 mm
Tiefe — von vorn bis hinten (nicht abgebildet)³	1000 mm	1000 mm	1500 mm
Gewicht⁴	1370 kg	2050 kg	3870 kg
¹ Mit einem serienmäßigen Kraftaufnehmer der Serie 661 und einem vollständig eingefahrenen 150-mm-(6-Zoll-)Hubaktuator.
² Mit einem auf dem Tisch montierten Aktuator.
³ Bei Tischen in Standardlänge. Die Breite und Tiefe des Tisches kann sich je nach Postion der Steuereinheit vergrößern.
⁴ Typisches Maximalgewicht mit hydraulischen Verriegelungen, hydraulischen Hubzylindern und einer Platte in Standardabmessung. Ohne Gewicht von Spannzeugen oder sonstigem Zubehör.

T-Nuten-Tisch – Abmessungen

US-Standardeinheiten

MODELL	a	b¹	c	d	e²	f	g	h
332.21	28,0 Zoll	40,0 Zoll	14,0 Zoll	20,0 Zoll	5,0 Zoll	9,0 Zoll	4,0 Zoll	5,0 Zoll
322.31	34,0 Zoll	40,0 Zoll	17,0 Zoll	20,0 Zoll	6,0 Zoll	10,0 Zoll	5,0 Zoll	5,0 Zoll
322.41	42,0 Zoll	60,0 Zoll	21,0 Zoll	30,0 Zoll	12,0 Zoll	12,0 Zoll	7,0 Zoll	5,0 Zoll

Metrische Einheiten

MODELL	a	b¹	c	d	e²	f	g
332.21	711 mm	1000 mm	355,6 mm	508,0 mm	127,0 mm	228,6 mm	101,6 mm
322.31	864 mm	1000 mm	431,8 mm	508,0 mm	152,4 mm	254,0 mm	127,0 mm
322.41	1067 mm	1500 mm	533,4 mm	762,0 mm	304,8 mm	304,8 mm	177,8 mm
¹ Größere Tische sind lieferbar.
² Abstand zur Montageposition eines optionalen zweiten Zylinders.

Verformungen und Federkonstanten

	Verformungen¹	322.21 22 kip/100 kN	322.31 55 kip/250 kN	322.41 110 kip/500 kN
a-b	Fuß	0,006 Zoll 0,15 mm	0,007 Zoll 0,18 mm	0,008 Zoll 0,20 mm
b-c	Säulen	0,004 Zoll 0,10 mm	0,006 Zoll 0,20 mm	0,008 Zoll 0,20 mm
c-d	Querhaupt	0,005 Zoll 0,13 mm	0,010 Zoll 0,20 mm	0,10 Zoll 0,25 mm
a-d	Rahmen gesamt	0,015 Zoll 0,38 mm	0,021 Zoll 0,53 mm	0,026 Zoll 0,66 mm
	Federkonstanten1	1,5 x 106 lbf/Zoll 2,6 x 108 N/m	2,6 x 106 lbf/Zoll 4,6 x 108 N/m	4,2 x 106 lbf/Zoll 7,4 x 108 N/m
¹ Bestimmt bei voller Dauerfestigkeit der einzelnen Lastrahmen, wobei das Querhaupt auf 1270 mm (50 Zoll) über dem T-Nuten-Tisch angehoben ist.
Die Verformung kann um 20 % abweichen, je nachdem, welcher Zylinder und Kraftaufnehmer verwendet wird.
Um beste Ergebnisse bei Hochfrequenzprüfungen zu erhalten, wird empfohlen, einen Lastrahmen zu verwenden, dessen Dauerfestigkeit größer als die Nennkraft des Zylinders ist. (A
So weist z. B. das Modell 322.31 mit einer Dauerfestigkeit von 250 kN (55 kip) und einem Zylinderwert von 100 kN (22 kip) eine geringere Verformung auf als das Modell 322.21 mit einer Dauerfestigkeit von 100 kN (22 kip) und
einem Aktuatorwert von 100 kN (22 kip).)
