Cuñas para mordazas hidráulicas de la Serie 647

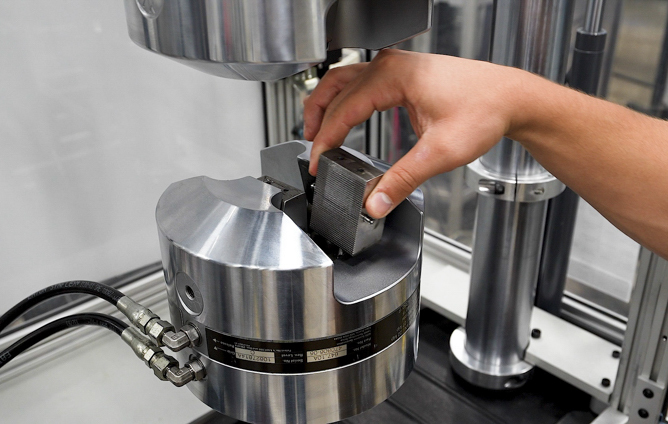

Wedges for Series 647 Wedge Grips vienen en una variedad de superficies para satisfacer sus necesidades. Utilizan un diseño de cuña único que reduce considerablemente la concentración de tensión en la probeta, lo que permite sujetar con seguridad incluso materiales compuestos muy frágiles sin que se produzcan fallas en la sujeción.
Aplicaciones
- Tensión
- Torsión
- Pelado de 180 grados
- Cizallamiento
- Compresión
- Fractura
- Fatiga
Probetas de prueba
- Cerámica
- Monolítico
- Metales
- Materiales compuestos
- Plásticos
Normas de pruebas
- ASTM D3039
- ASTM D3518
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ISO 10113
- ISO 10275
- ISO 6892-1
- ISO 14129
- ISO 527-4
- ISO 527-5
- EN 2561
- EN 2597
- EN 6031
Información completa del producto
Las Cuñas para mordazas de cuña de la Serie 647 vienen en una variedad de superficies para satisfacer sus necesidades. Utilizan un diseño de cuña único que reduce considerablemente la concentración de tensión en la probeta, lo que permite sujetar con seguridad incluso materiales compuestos muy frágiles sin que se produzcan fallas en la sujeción.
Las Cuñas MTS 647 e pueden solicitar con una opción de refrigeración por agua. Estas cuñas se utilizan con un juego de refrigeración por agua que se compra por separado.
Las cuñas para todas las temperaturas del modelo 647 están disponibles para las mordazas en todas las temperaturas. Comuníquese con MTS para obtener información adicional.
Kit de refrigeración por agua
Disponemos de dos versiones del Kit de refrigeración por agua. Ambas versiones incluyen mangueras, accesorios, válvulas dosificadoras y un colector que se fija magnéticamente a su bastidor de carga o a otra superficie plana de acero. Una versión también incluye interruptores para el flujo de agua. Algunos productos de MTS, como el horno Modelo 653, admiten la integración con los interruptores de flujo, lo que permite proteger el equipo en caso de falla en el suministro de agua. Consulte con un ingeniero de aplicaciones de MTS para determinar si su equipo es compatible con el circuito de protección del interruptor de flujo.
- Con punta de diamante
- Acero dentado a 90°
- Acero de diente de sierra
- Aleación superficial
- Lisa
- Con punta de diamante
- Acero dentado a 90°
- Aleación superficial
- Lisa
- Punta de diamante: superficie agresiva para la sujeción de materiales blandos (acero, plástico)
- Diente de sierra: diseñado para aumentar la capacidad de sujeción en pruebas de tensión
- Aleación superficial: arena incorporada en la superficie de la cuña para realizar pruebas en muestras quebradizas
- Dentado: superficie universal para metales blandos en cuñas en V
Cuñas para las mordazas de cuñas hidráulicas de la Serie 647
Cuñas para los modelos 647.02B axial, axial-torsional y mordazas neumáticas Advantage de 10 kN
|
ESPECIFICACIONES |
|
|
|
|
Rango de temperatura: |
-40 °C a 177 °C (-40 °F a 350 °F) |
|
|
Cuñas para probetas planas modelo 647.02B
|
SUPERFICIE |
ESPESOR DE LA PROBETA |
ANCHO UTILIZABLE |
NÚMERO DE PIEZA |
|
Diente de sierra |
0–7,2 mm (0–0,28 in) |
25 mm (1 in) |
050-507-906 |
|
Diente de sierra |
7,1–14,4 mm (0,28–0,57 in) |
25 mm (1 in) |
050-507-907 |
|
Diente de sierra |
13,4–20,5 mm (0,53–0,81 in) |
25 mm (1 in) |
050-507-901 |
|
Diente de sierra |
18,8–25,9 mm (0,74–1,02 in) |
25 mm (1 in) |
050-507-905 |
|
Aleación superficial |
0–7,2 mm (0–0,28 in) |
25 mm (1 in) |
050-507-917 |
|
Aleación superficial |
7,2–14,4 mm (0,28–0,57 in) |
25 mm (1 in) |
050-507-918 |
|
Aleación superficial |
13,4–20,5 mm (0,53–0,81 in) |
25 mm (1 in) |
050-507-904 |
|
Profundidad de inserción 38 mm (1,5 in) |
|
|
|
| Cuñas para probetas redondas modelo 647.02B |
|
SUPERFICIE |
DIÁMETRO DE LA PROBETA |
NÚMERO DE PIEZA |
|
Aleación superficial |
10 mm |
050-507-912 |
|
Aleación superficial |
15 mm |
050-507-913 |
|
Aleación superficial |
25 mm |
050-507-914 |
|
Aleación superficial |
0,5 in |
050-507-915 |
|
Profundidad de inserción 38 mm (1,5 in) |
|
|
|
|
PARA DIÁMETROS DE PROBETAS |
|
|
SUPERFICIE |
CUANDO SE CARGA DESDE EL LATERAL O LA PARTE SUPERIOR |
NÚMERO DE PIEZA |
|
Con punta de diamante |
3,0–8,1/9,4 mm (0,12–0,32/0,37 in) |
050-507-908 |
|
Con punta de diamante |
8,9–10,9/15,2 mm (0,35–0,43/0,60 in) |
050-507-909 |
|
Con punta de diamante |
14,0–18,0/20,8 mm (0,55–0,71/0,82 in) |
050-507-910 |
|
Con punta de diamante |
20,1–22,9/27,2 mm (0,79–0,90/,.07 in) |
050-507-911 |
|
Profundidad de inserción 38 mm (1,5 in) |
|
|
Especificaciones de la mordaza del modelo axial 647
|
MODELO |
FUERZA DINÁMICA |
FUERZA ESTÁTICA |
PRESIÓN |
TEMPERATURA* |
ALTURA |
DIÁMETRO |
|
647.02B |
25 kN (5,5 kip) |
31 kN (7 kip) |
21 MPa (3000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
131 mm (5,2 in) |
150 mm (6,0 in) |
|
647.10A |
100 kN (30 kip) |
120 kN (27 kip) |
21 MPa (3000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
188 mm (7,4 in) |
203 mm (8,0 in) |
|
647.25A |
250 kN (55 kip) |
333 kN (75 kip) |
69 MPa (10,000 psi) |
-40 °C/177 °C (-40 °F/350 °F) |
249 mm (9,8 in) |
266 mm (10,5 in) |
|
647.50A |
500 kN (110 kip) |
550 kN (120 kip) |
69 MPa (10,000 psi) |
-18 °C hasta 65 °C (0 °F/150 °F) |
291 mm (11,5 in) |
330 mm (13,0 in) |
|
647.100A |
1000 kN (300 kip) |
1200 kN (264 kip) |
69 MPa (10,000 psi) |
-18 °C hasta 65 °C (0 °F/150 °F) |
414 mm (16,2 in) |
444 mm (17,5 in) |
|
647.250 |
2500 kN (550 kip) |
2750 kN (610 kip) |
69 MPa (10,000 psi) |
-18 °C hasta 65 °C (0 °F/150 °F) |
819 mm (32,3 in) |
737 mm (29,0 in) |
|
*Las temperaturas superiores a 77 °C/150 °F requieren un dispositivo de sujeción independiente y barras de extensión. |
|
|
|
|||
|
MODELO |
PESO |
TAMAÑO DE ESPÁRRAGO MÉTRICO/US |
NÚMERO DE PIEZA |
|
647.02B |
7 kg (15 lb) |
M12 x 1,25 (1/2”-20) |
056-078-605 |
|
647.10A |
30 kg (67 lb) |
M27 x 2 (1 ”-14) |
047-080-605 |
|
647.25A |
77 kg (170 lb) |
M36 x 2 (1 1/2”-12) |
047-080-905 |
|
647.50A |
148 kg (325 lb) |
M52 x 2 (2"-12) |
047-595-505 |
|
647.100A |
386 kg (850 lb) |
M76 x 2 |
053-137-201 |
|
647.25 |
1153 kg (3335 lb) |
N/D |
Comuníquese con MTS |
|
Las cuñas y los juegos de fijación se venden por separado. |
|
|
|
Especificaciones de la mordaza para el modelo axial-torsional 647
|
MODELO |
FUERZA DINÁMICA |
FUERZA ESTÁTICA |
PRESIÓN |
TEMPERATURA* |
ALTURA |
DIÁMETRO |
|
647.02B-22 |
25 kN (5,5 kip) |
220 N.m (2000 in.lb) |
21 MPa (3000 psi) |
-40 °C/150 °C (-40 °F/300 °F) |
135 mm (5,3 in) |
150 mm (6,0 in) |
|
647.10A-05 |
100 kN (22 kip) |
550 N.m (5000 in.lb) |
21 MPa (3000 psi) |
-40 °C/121 °C (-40 °F/250 °F) |
188 mm (7,4 in) |
203 mm (8,0 in) |
|
647.10A-11 |
100 kN (22 kip) |
1,100 N.m (10,000 in.lb) |
21 MPa (3000 psi) |
-40 °C/121 °C (-40 °F/250 °F) |
224 mm (8,8 in) |
203 mm (8,0 in) |
|
647.25A-22 |
250 kN (55 kip) |
2,200 N.m (20,000 in.lb) |
69 MPa (10,000 psi) |
-18 °C/65 °C (0 °F/150 °F) |
343 mm (13,5 in) |
266 mm (10,5 in) |
|
*Las temperaturas superiores a 77 °C/150 °F requieren un dispositivo de sujeción independiente y barras de extensión. |
|
|
|
|||
|
MODELO |
PESO |
MONTAJE |
NÚMERO DE PIEZA |
|
647.02B-22 |
8 kg (16 lb) |
40 mm de diámetro |
100-026-042 |
|
647.10A-05 |
27 kg (60 lb) |
M68 x 2 (LH) |
049-157-301 |
|
647.10A-11 |
34 kg (75 lb) |
M68 x 2 (LH) |
049-817-001 |
|
647.25A-22 |
95 kg (210 lb) |
M92 x 3 (LH) |
056-124-001 |
