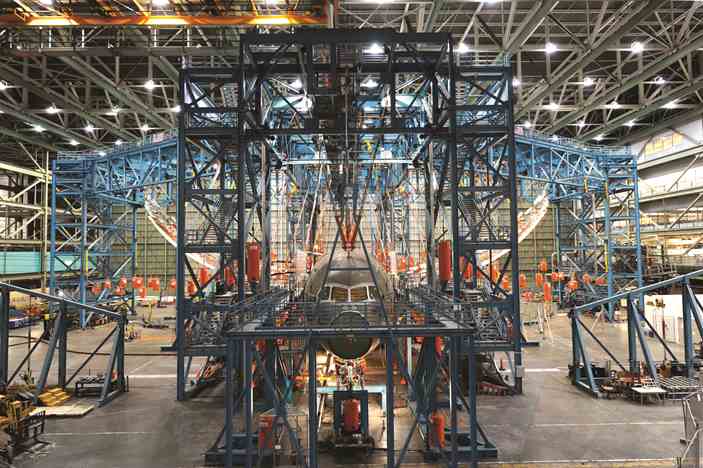

Proteja artículos de prueba aeroespaciales únicos y de alto valor contra descargas peligrosas e imprevistas durante pruebas estructurales complejas y dinámicas que involucran decenas, incluso cientos, de actuadores hidráulicos de prueba.
Active Control & Abort (AC&A) es una solución de seguridad de próxima generación diseñada para proporcionar protección premium a artículos de prueba de alto valor durante pruebas estructurales aeroespaciales multicanal. La solución AC&A combina avanzados controladores FlexTest y el software AeroPro con una red de concentradores de señal colocados localmente y válvulas inteligentes montadas en los actuadores para asegurar una carga precisa durante las operaciones normales y una descarga controlada de todos los actuadores durante emergencias. En caso de un fallo de energía o un enclavamiento del sistema, AC&A orquesta la liberación sincronizada y uniforme de las cargas hidráulicas en todos los actuadores, sin necesidad de intervención del controlador del sistema. Diseñada para integrarse perfectamente con los actuadores de prueba MTS DuraGlide, AC&A ofrece una solución validada, rentable y fácil de usar para proteger artículos de prueba estructurales aeroespaciales únicos.
Cuando se detecta una condición de enclavamiento, el sistema AC&A aísla los actuadores de prueba de la energía hidráulica y cambia el equipo del control de flujo (Modo Q), gobernado por el controlador del sistema, al control de presión (Modo P), impulsado por las válvulas inteligentes distribuidas y montadas en los actuadores. Las válvulas inteligentes leen los datos del transductor de presión y calculan las presiones diferenciales para todos los actuadores, luego usan estas cargas calculadas para ejecutar una rampa uniforme y sincronizada hasta carga cero en 5-15 segundos.
Cuando se detecta una condición de enclavamiento, el sistema AC&A aísla los actuadores de prueba de la energía hidráulica y cambia el equipo del control de flujo (Modo Q), gobernado por el controlador del sistema, al control de presión (Modo P), impulsado por las válvulas inteligentes distribuidas y montadas en los actuadores. Las válvulas inteligentes leen los datos del transductor de presión y calculan las presiones diferenciales para todos los actuadores, luego usan estas cargas calculadas para ejecutar una rampa uniforme y sincronizada hasta carga cero en 5-15 segundos.
Componentes del sistema Active Control & Abort (AC&A):

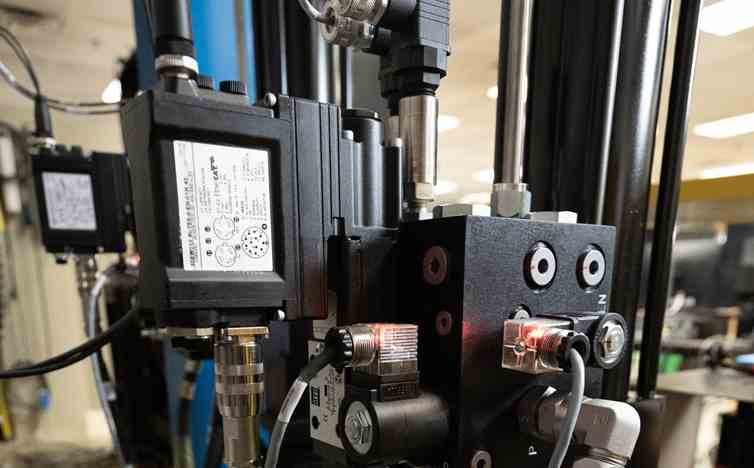

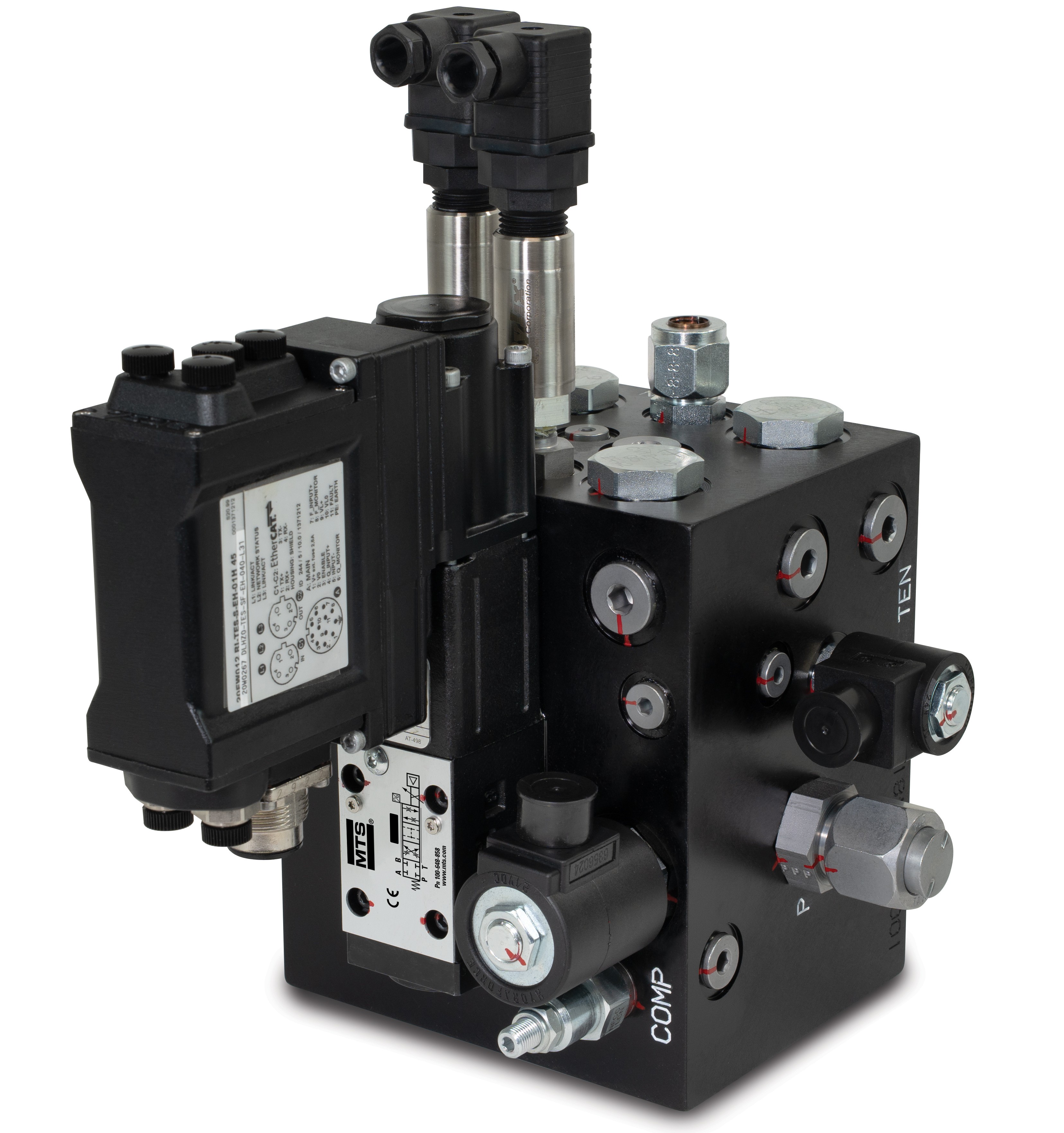

Válvulas Inteligentes AC&A utilizan datos de presión en tiempo real para calcular y gestionar la presión diferencial de cada actuador de forma independiente, garantizando un control preciso de la carga y una liberación segura de presión durante los enclavamientos. Disponibles en una variedad de caudales de hasta 40 LPM, se montan directamente en los actuadores MTS Duraglide en cualquier orientación. Diseñadas para durabilidad y larga vida útil, las válvulas AC&A están calificadas para 3000 psi y probadas hasta 28 millones de ciclos.

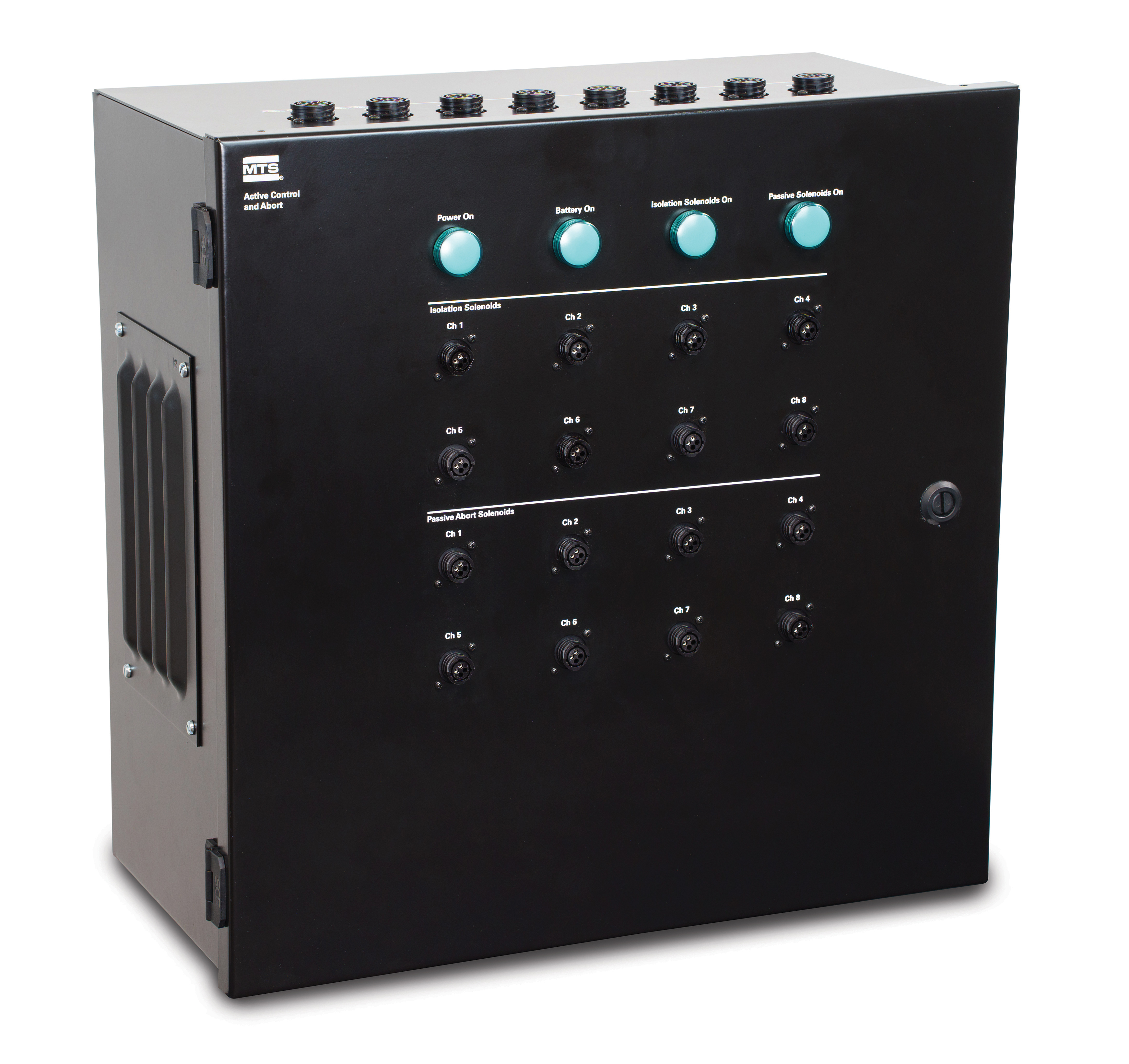

Los compactos y localmente ubicados AC&A Signal Hubs suministran energía de 24V a los solenoides de aislamiento de las válvulas inteligentes y a la electrónica, y tienen la capacidad de soportar hasta 8 actuadores por hub. El monitoreo de salud integrado proporciona diagnóstico en tiempo real de las válvulas y detección de fallos, y una fuente de alimentación ininterrumpida (UPS) garantiza una descarga segura durante cortes de energía.

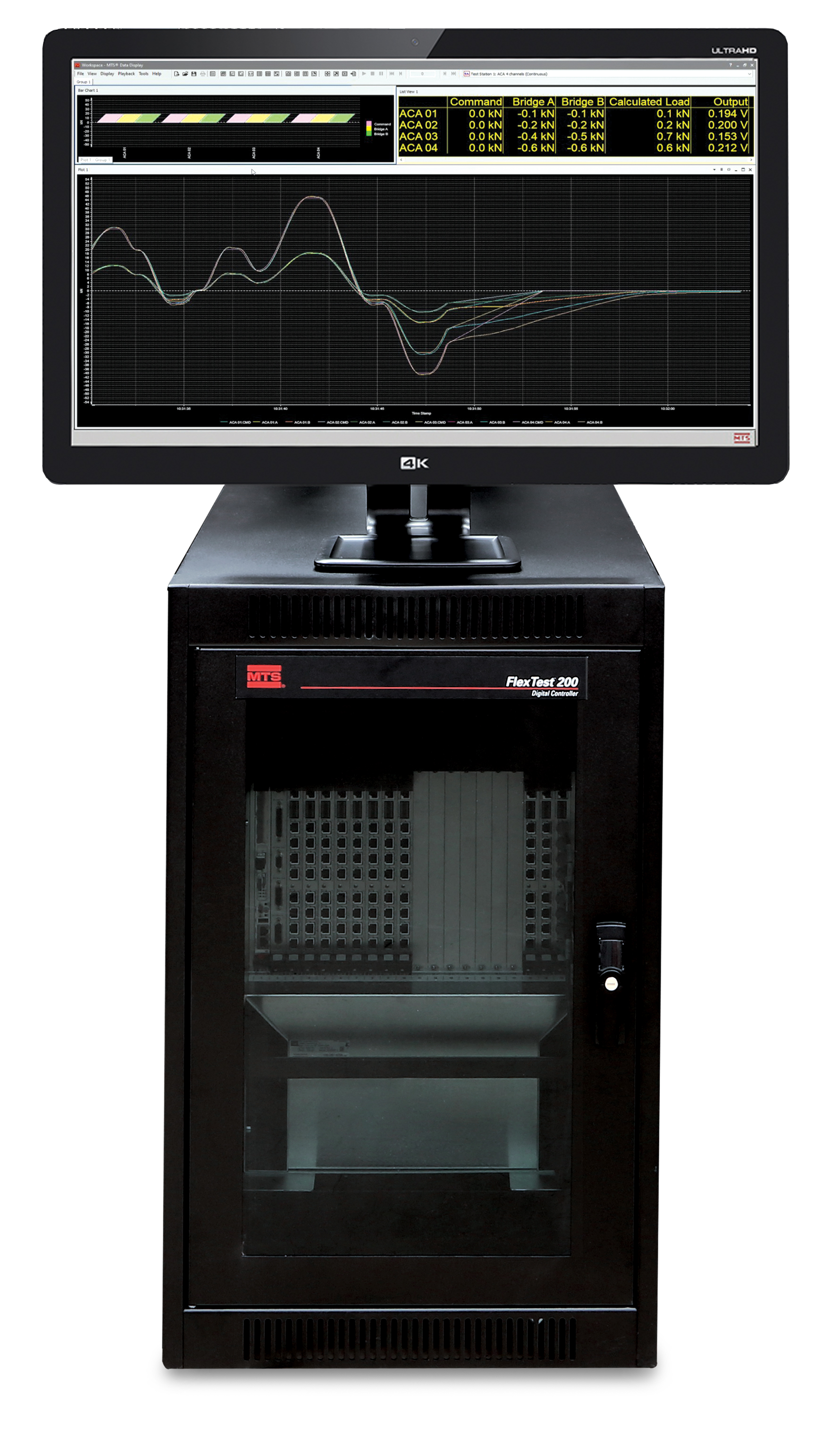

La solución AC&A está diseñada para operar exclusivamente con los Controladores FlexTest y el Software AeroPro de MTS. Los versátiles controladores digitales FlexTest ofrecen mayores velocidades y densidades de canales para mantenerse al ritmo de las demandas cambiantes de las pruebas, y cuentan con placas de hardware comunes y herramientas de interfaz de usuario que simplifican la estandarización y optimización de las pruebas. El software AeroPro, que mejora la productividad, ofrece una interfaz integrada de control y adquisición de datos, junto con un conjunto de herramientas de optimización de bucles de control para acelerar incluso las pruebas estructurales más complejas.

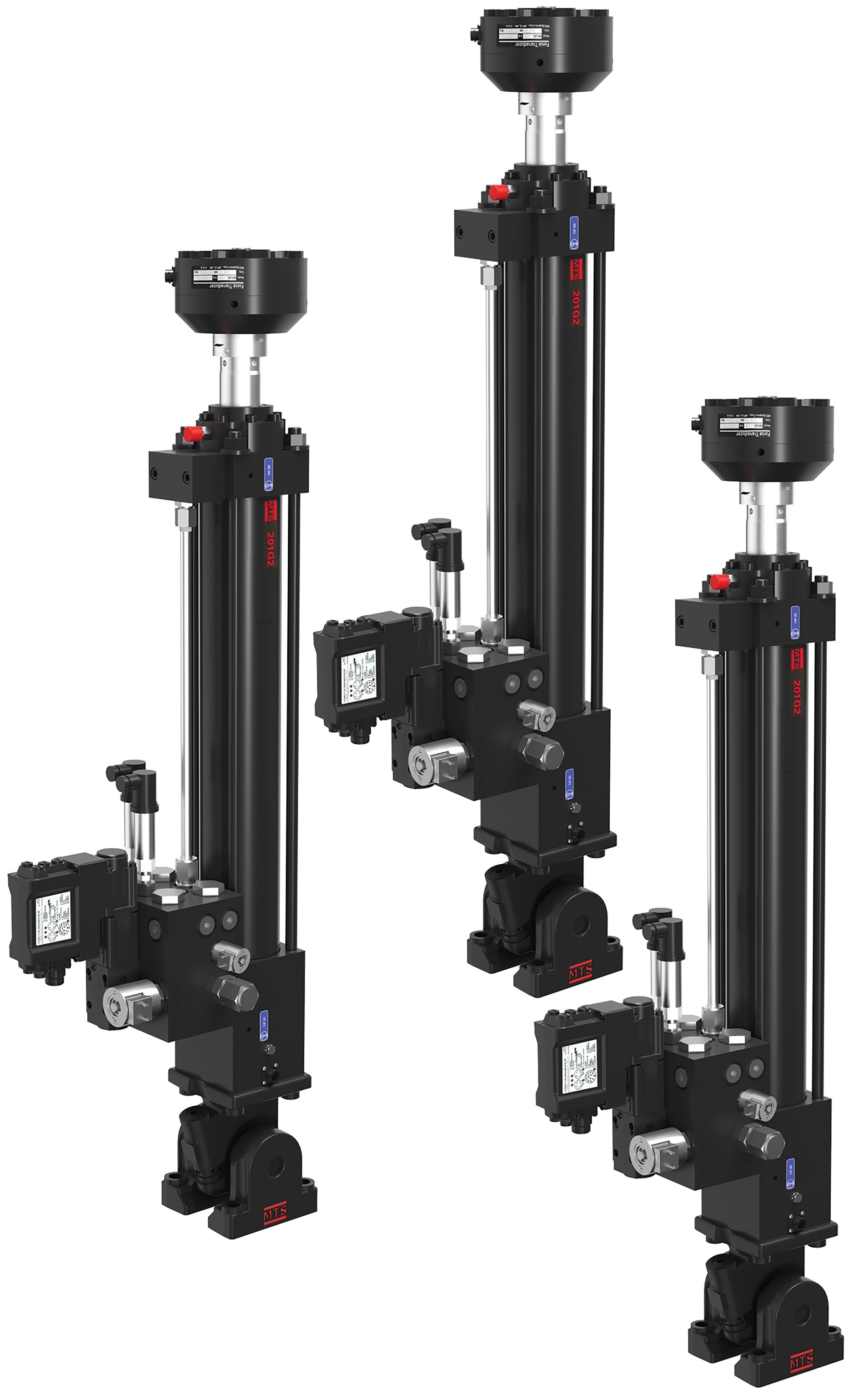

La solución AC&A se integra perfectamente con Actuadores de Prueba Hidráulicos Lineales MTS DuraGlide, diseñados para satisfacer las exigencias únicas de precisión y confiabilidad en las pruebas estructurales aeroespaciales. Con la Tecnología de Acabado de Varilla MTS SureCoat™, ofrecen una vida útil más larga, mayor fidelidad en las pruebas y una mayor eficiencia energética.
