Exceed® 電気機械試験システム

モデル

E42.503*

E43.104

E43.504

最大定格荷重容量

5 kN （1100 lbf）

10 kN （2200 lbf）

50 kN （11000 lbf）

荷重容量のオプション

5 N, 10 N, 20 N, 50 N, 100 N, 200 N,

500 N, 1 kN、2 kN、5 kN

1 lbf、2 lbf、5 lbf、10 lbf、20 lbf、45 lbf、

110 lbf、220 lbf、450 lbf、1100 lbf

5 N, 10 N, 20 N, 50 N, 100 N, 200 N,

500 N, 1 kN、2 kN、5 kN、10 kN

1 lbf、2 lbf、5 lbf、10 lbf、20 lbf、45 lbf、

110 lbf、220 lbf、450 lbf、1100 lbf、2200 lbf

20 kN、30 kN、50 kN

4500 lbf、6700 lbf、11000 lbf

フレームタイプ

テーブルトップ

テーブルトップ

テーブルトップ

試験ゾーン （シングル/デュアル）

シングル

シングル

シングル

最高試験速度

508 mm/min （20 in/min）

508 mm/min （20 in/min）

508 mm/min （20 in/min）

最低試験速度

0.001 mm/min （0.00004 in/min）

0.001 mm/min （0.00004 in/min）

0.001 mm/min （0.00004 in/min）

位置分解能

0.000051 mm (0.0000022 in)

0.000041 mm (0.0000016 in)

0.00006 mm (0.0000023 in)

垂直方向試験空間のクロスヘッド移動量

標準拡張時

700 mm (27.6 in)

1000 mm (39.4 in)

1000 mm (39.4 in)

1300 mm (51.2 in)

1000 mm (39.4 in)

1300 mm (51.2 in)

カラム間のスペース

100 mm (3.94 in)*

340 mm (13.4 in)

420 mm (16.5 in)

フレーム高

標準拡張時

1300 mm (51.18 in)

1600 mm (63.0 in)

1617 mm (63.7 in)

1917 mm (75.5 in)

1770 mm (69.7 in)

2070 mm (81.5 in)

フレーム幅

642 mm (25.28 in)

681 mm (26.81 in)

820 mm (32.3 in)

フレーム奥行

582 mm (22.91 in)

588 mm (23.15 in)

775 mm (30.5 in)

重量

規格

拡張時

120 kg (265 lb)

130 kg (287 lb)

120 kg (265 lb)

130 kg (287 lb)

325 kg (716 lb)

345 kg (761 lb)

所要電源

単相 200 ～ 240 V AC、

3 Amp 50/60 Hz、600 W

単相 200 ～ 240 V AC、

3 Amp 50/60 Hz、600 W

単相 200 ～ 240 V AC、

6 A 50/60 Hz、1600 W

モデル

E44.304

E45.105

E45.305

E45.605

最大定格荷重容量

30 kN （6600 lbf）

100 kN （22000 lbf）

300 kN （66000 lbf）

600 kN （132000 lbf）

荷重容量のオプション

100 N, 250 N, 500 N, 1 kN、2 kN、

5 kN、10 kN、20 kN、30 kN

20 lbf、50 lbf、110 lbf、220 lbf、450 lbf、

1100 lbf、2200 lbf、4400 lbf、6600 lbf

50 kN、100 kN

11000 lbf、22000 lbf

200 kN、300 kN

44000 lbf、66000 lbf

200 kN、300 kN、600 kN

44000 lbf、66000 lbf、132000 lbf

フレームタイプ

Floor-standing

Floor-standing

Floor-standing

Floor-standing

試験ゾーン （デュアル）

デュアル

デュアル

デュアル

デュアル

最高試験速度

508 mm/min （20 in/min）

508 mm/min （20 in/min）

250 mm/min （9.84 インチ/min）

254 mm/min （10 インチ/min）

最低試験速度

0.001 mm/min （0.00004 in/min）

0.001 mm/min （0.00004 in/min）

0.001 mm/min （0.00004 in/min）

0.001 mm/min （0.00004 in/min）

位置分解能

0.000040 mm (0.0000015 in)

0.000041 mm (0.0000016 in)

0.000017 mm (0.0000007 in)

0.000016 mm (0.0000006 in)

垂直方向試験空間のクロスヘッド移動量

規格

拡張時

1150 mm (45.28 in)

1450 mm (57.09 in)

1050 mm （41.34 インチ）

1350 mm （53.15 インチ）

1100 mm （43.30 インチ）

1400 mm （55.12 インチ）

1300 mm (51.2 in)

カラム間のスペース

400 mm (15.75 in)

600 mm (23.62 in)

580 mm (22.83 in)

750 mm (29.52 in)

フレーム高

規格

拡張時

1862 mm (73.3 in)

2162 mm (85.12 in)

2133 mm （83.98 インチ）

2433 mm （95.79 インチ）

2360 mm (92.91 in)

2660 mm (104.72 in)

2820 mm (111.02 in)

フレーム幅

845 mm (33.27 in)

1230 mm (48.43 in)

1215 mm (47.83 in)

1660 mm (65.35 in)

フレーム奥行

716 mm (27.19 in)

870 mm (34.25 in)

960 mm (37.80 in)

1272 mm (50.08 in)

重量

規格

拡張時

435 kg （959 lb）

450 kg （992 lb）

1400 kg （3086 lb）

1450 kg （3197 lb）

1700 kg （3748 lb）

1750 kg （3758 lb）

3500 kg (7716 lb)

所要電源

単相 200 ～ 240 V AC、6A 50/60Hz、1200 W

単相 200 ～ 240 V AC、10 A 50/60 Hz、2000 W

三相 380 ～ 415 V AC、または 440 ～ 480V AC、6.8 A

50/60 Hz, 5000 W

三相 380 ～ 415 V AC、または 440 ～ 480 V AC、10 A

50/60 Hz, 5000 W

ロープロファイル荷重精度* （曲げビームおよびせん断ビーム）

適用荷重の ± 0.5％

適用荷重の ± 1.0％

ロープロファイル荷重範囲* （曲げビームおよびせん断ビーム）

定格荷重容量の 1 ～ 100％

定格荷重容量の 0.5 ～ 1％

S-Beam の荷重精度*

適用荷重の ± 1.0％

S-Beam の荷重範囲**

定格荷重容量の 1 ～ 100％

最高試験速度での定格最大荷重

100%

最大荷重時の定格最高試験速度

100%

速度精度

設定速度 < 0.01 mm/min：速度精度は設定速度の ± 1.0％ 以内です

設定速度 ≥ 0.01 mm/min：速度精度は設定速度の ±0.5％ 以内です

位置決め精度

± 0.5％ 以内

ひずみ精度*** （伸縮計に依存）

適用されるひずみの ± 0.5％

セキュリティ保護

超荷重、移動限界、過電圧、その他

超荷重保護

10%

データ収集速度

最大 2500 Hz

制御ループレート

5000 Hz

環境要件 （屋内使用専用）

動作温度

5° C ～ 40° C （41° F ～ 104° F）

動作湿度

5 ～ 85％ 結露なきこと

保管温度

-18° C ～ 49° C （0° ～ 120° F）

最大保存湿度

90％ 結露なきこと

最大高度

2000 メートル

モーター ＆ ドライブシステム

AC サーボモータ

ボールねじ

Pre-loaded

位置計測

エンコーダ

ユーザーデジタル入力/出力（DIO）

4 つのユーザーデジタル入力と 4 つのユーザーデジタル出力

エンコーダ容量

4 つのエンコーダー

Electromechanical Attachment Specifications

Clevis Pin Connection

Type B

Type C (AL)

Type C (STL)

Type D

Type E

Type F

Type 20

Type 40

Max. Load Capacity

10 N
(2.2 lbf)

200 N
(45 lbf)

2.5 kN
(562 lbf)

150 kN
(33720 lbf)

300 kN
(67440 lbf)

600 kN
(134885 lbf)

30 kN
(6740 lbf)

100 kN
(22480 lbf)

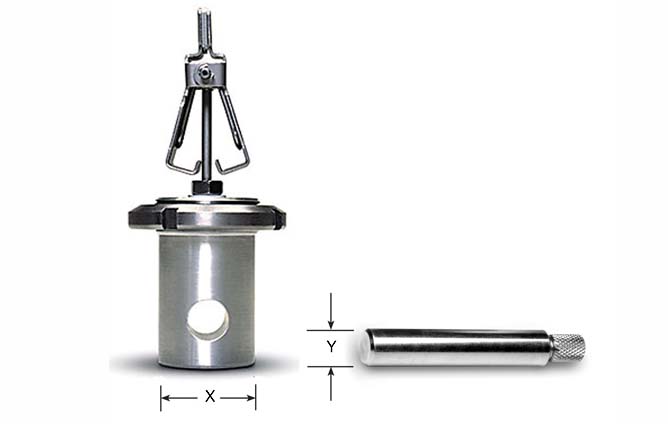

Clevis Diameter (X)

12.7 mm

(0.50 in)

15.9 mm

(0.625 in)

15.9 mm

(0.625 in)

31.7 mm

(1.25 in)

60 mm

(2.36 in)

90 mm

(3.54 in)

20 mm

(0.787 in)

40 mm

(1.57 in)

Pin Diameter (Y)

4.7 mm

(0.186 in)

6.4 mm

(0.25 in)

6.4 mm

(0.25 in)

12.7 mm

(0.50 in)

28 mm

(1.1 in)

40 mm

(1.57 in)

10 mm

(0.039 in)

18 mm

(0.71 in)
