Criterion® カスタム試験システム

オハイオ州ウェスタービルにある当社のエンジニアリングチームが、カスタムCriterion試験システムの設計・製造を行っています。プロジェクト開始前に、エンジニアリングチームとお客様が要件や範囲について話し合います。その後、見積もりを作成し、お客様と協力して設計を最終決定します。そこから、合意された仕様に基づいてシステムを製造します。お客様の承認後、システムは発送され、当社のMTSフィールドサービスチームによって設置されます。



カスタム治具およびシステムに関するお問い合わせは、お近くのMTS営業担当者にご連絡のうえ、手続きを開始してください。



カスタムソリューション事例

新しいねじり試験機能

We've modified many Criterion Systems to add torsional or axial-torsional testing capabilities.
多くのCriterionシステムを改造し、ねじり試験または軸-ねじり試験機能を追加しました。

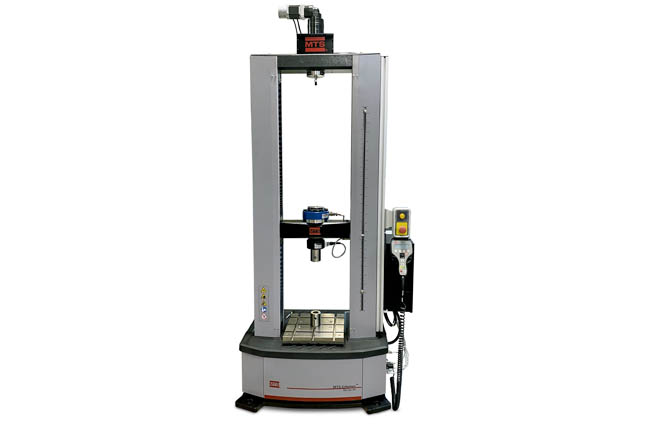

In this example, we added axial-torsional capabilities to a Criterion Model 44 with dual work zones.
この例では、二重作業ゾーンを持つCriterionモデル44に軸-ねじり機能を追加しました。

We added a motor and gearbox to the upper zone, removed and re-machined the crosshead to accept the bearing and spindle setup, and piloted adapter plates to mount the A/T cell and MTS torsion grips to the crosshead.
上部ゾーンにモーターとギアボックスを追加し、ベアリングとスピンドルのセットアップを受け入れるためにクロスヘッドを取り外して再加工し、A/TセルおよびMTSねじりグリップをクロスヘッドに取り付けるためのアダプタープレートを試作しました。

The machine now functions as two machines in one.
この機械は現在、1台で2台分の機能を果たしています。

追加の安全機能

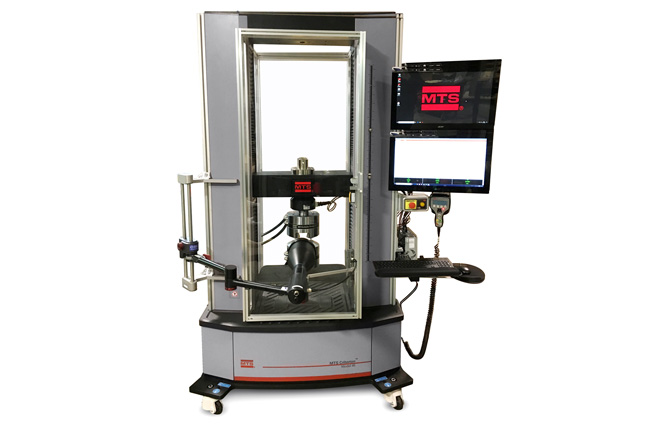

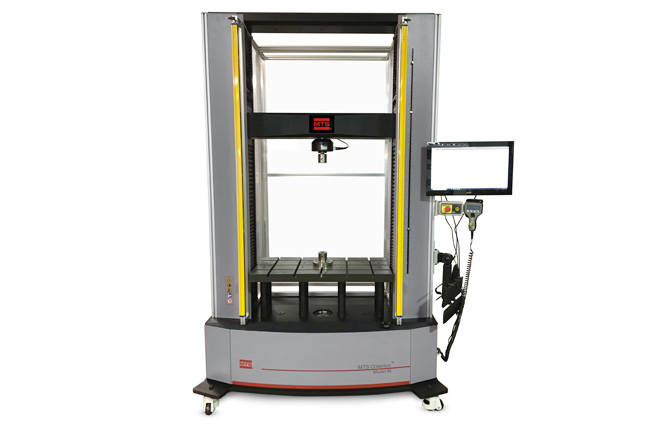

これは、生物医療のお客様向けに製作された改造済みのCriterion Model 45 Wideの例です。テストのセットアップや開始時に自由に出入りできるライトカーテンを追加し、ライトカーテンのビームが遮られた際にはクロスヘッドの速度を自動的に低減する機能を備えています。この据え置き型機械の作業高さは、レベリングキャスターキットとカスタム高さのTスロットテーブルを用いて調整しました。お客様が既存の治具を使用できるように、カスタム穴パターンを施した全幅サイズのTスロットテーブルを設計しました。最後に、フレームに取り付けられたタッチスクリーンとキーボードシステムを追加し、独立した作業ステーションとしました。

フレーム取り付け型機能

フレーム取り付け型のタッチスクリーンインターフェース、PCキーボード、非接触式エクステンソメーター、ハンドセットなどの機能を追加・改良しました。

外部電子機器

湿度チャンバーおよび原子炉ホットセルに設置する必要があるシステム向けに、外部電子機器を製作しました。

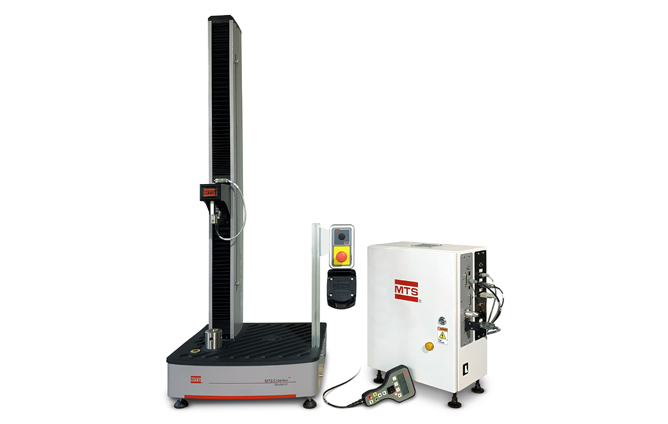

• 左側 - リモート電子機器付き Criterion モデル41; 湿度チャンバーで使用
• 下側 - 低背型 リモート電子機器付き Criterion モデル43; 原子炉ホットセル用



カスタム治具

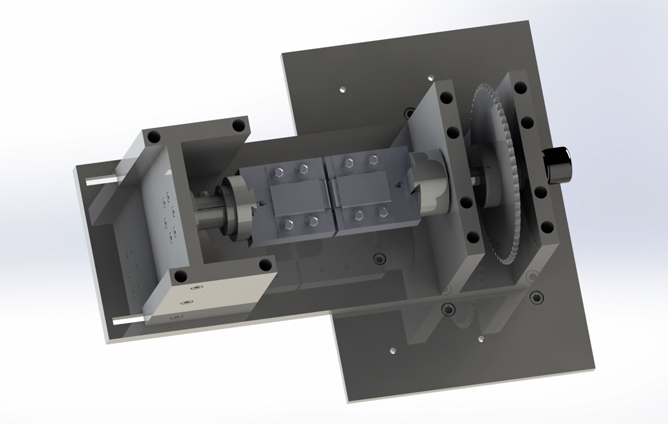

ねじり治具の製作や、クリープ試験用の低速改造、炭素繊維試験時の破片を最小限に抑えるための陽圧システムの追加など、さまざまなカスタマイズを行っています。

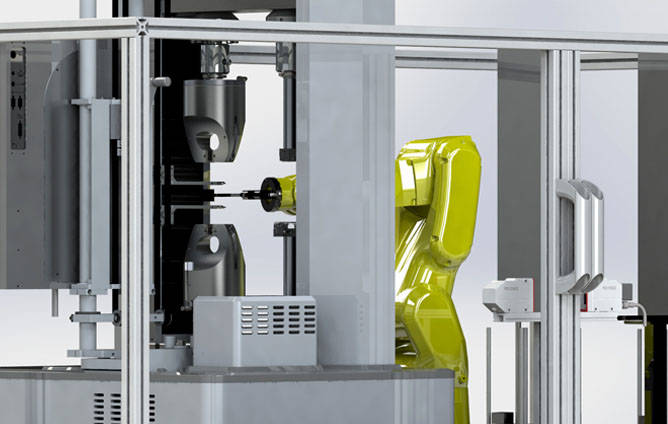

このロボットアームの試料装填システムの例をはじめ、サードパーティの自動化システムを統合しています。
