ホーム > 非接触型エクステンソメーターの選定

1D、2D、または3Dのひずみ測定のための非接触型エクステンソメーターの選定

MTSオプティカルエクステンソメーター
MTS Advantage™ オプティカルエクステンソメーターは、非接触型のひずみ測定機能をあなたのラボに簡単に追加する方法です。
非接触型エクステンソメーターは、エクステンソメーターを試料に直接接触させることなく、正確なひずみ測定を提供します。これらは、壊れやすい試料、局所的な損傷を受けやすい試料、破断時に大量の蓄積エネルギーを放出する試料に最適です。これらのエクステンソメーターは、レーザーやカメラを使用して試料の視覚的な変化を測定することによって機能します。

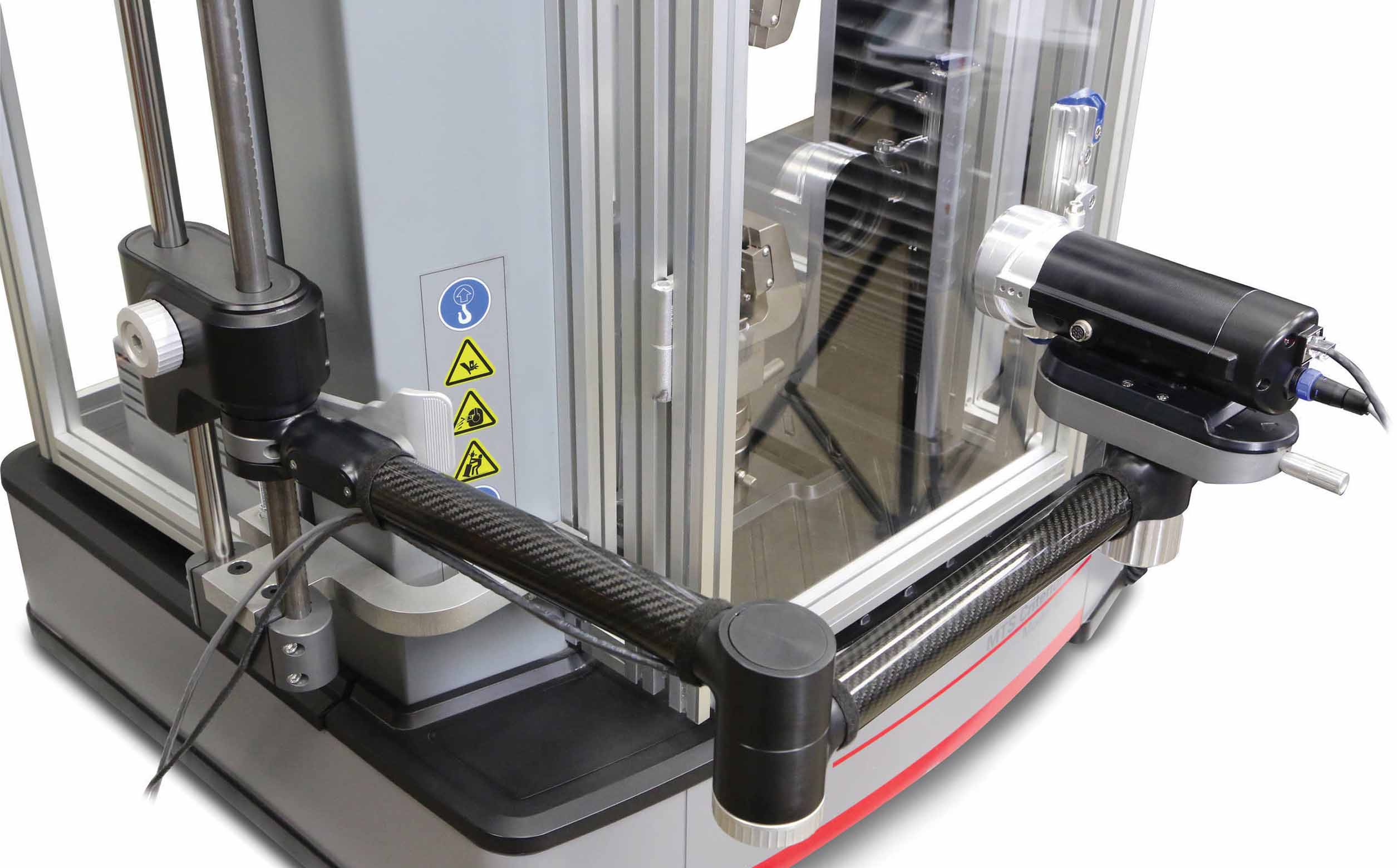

MTS AVX ビデオエクステンソメーター

非接触型エクステンソメーターのオプション

1D – レーザーまたは光学エクステンソメーター
2D – 単一のカメラを使用したビデオエクステンソメーター
3D – 二つのカメラレンズシステムを持つビデオエクステンソメーターソリューション

1D軸方向ひずみから3Dデジタル画像相関まで対応できるオプションがある中で、予算とアプリケーションに最適な非接触型ひずみ測定機器をどのように選びますか?

非接触型エクステンソメーター選定時の考慮事項

試料の材質

材質の種類は、必要な精度の度合いに影響を与え、そのために必要なレンズのタイプも決まります。10%未満のひずみを受ける金属や複合材料などは、10%以上のひずみを受けるエラストマーやプラスチックなどよりも、動きをより正確に捉えるために精度の高いレンズが必要です。

試料の数と種類

多くの試料をテストする場合、非接触型エクステンソメーターを使用すると、各試料にエクステンソメーターを取り付けたり外したりする必要がなくなるため、テスト効率が向上します。これにより、短時間でより多くのテストを完了することができます。たとえ軸方向のひずみのみを測定している場合でも、AOXオプティカルエクステンソメーターのような非接触型オプションは時間を節約できます。常にオンで、常に測定しているため、各試料ごとに開始や停止を行う必要はありません。

ほとんどのクリップオン型エクステンソメーターは、単一のゲージ長に対応できますが、非接触型のソリューションでは、さまざまなゲージ長を選択できるため、1つの測定機器で多くの種類の試料に対応できます。

試料の形状と変動

標準外の試料形状は、独特な方法で変形したり破損したりすることがあるため、デジタル画像相関(DIC)は、ユニークまたは標準外の試料を測定する際に最も正確なデータを提供します。

複合材料は、試料全体や試料間で一貫した変形をしないため、非接触型ひずみ測定の良い候補です。非接触型エクステンソメーターは、より正確なデータを提供し、いくつかのモデルではひび割れの成長測定も可能です。非接触型エクステンソメーターに切り替えることで、試料にひずみゲージを貼り付けるよりもはるかに短時間で試料にマーキングできるため、テストの準備時間を節約することもできます。

視野の要件

エクステンソメーターはどれだけの範囲をキャプチャする必要がありますか?エクステンソメーターの視野は、試料のゲージ長と試料の予想される膨張をカバーできるほど十分に大きい必要があります。

環境外温度

非環境条件でのテストには特別な考慮が必要です。たとえば、非接触型エクステンソメーターを環境試験室で使用する場合、カメラが試験室の窓の前に配置できるように作業距離が十分に大きいことが重要です。また、照明や試料のマーキングなどに関するベストプラクティスもあります。非環境温度でのテスト時に非接触型エクステンソメーターを使用する詳細については、ぜひお問い合わせください。

将来の成長に対する期待

おそらく、現在テストしている試料の種類は、あまり堅牢なひずみ測定ソリューションを必要としませんが、将来のテストに対する計画はどうでしょうか?より異常な試料や大量の試料をテストする予定ですか?追加機能が必要になるのはどれくらい先でしょうか?

非接触型ひずみ測定ソリューション

MTS LXレーザーエクステンソメーター

1Dレーザー

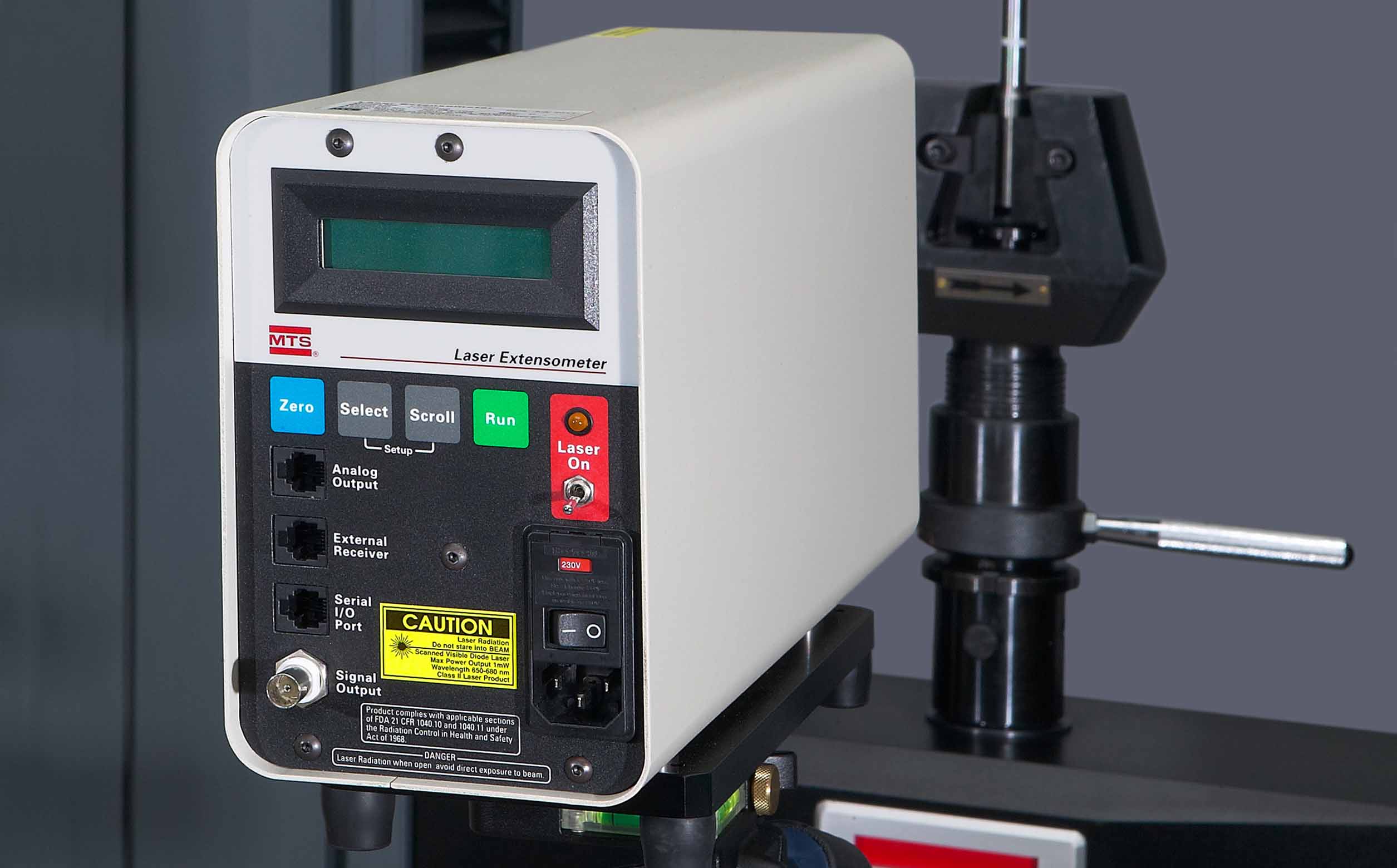

MTS LXレーザーエクステンソメーター
アプリケーション: 軸方向(引張 / 圧縮)ひずみ測定
視野: 127 mm または 381 mm
データレート: 100 Hz
試料マーキング: 反射テープ
データ転送: MTS Criterion と Exceed のためのシリアル接続;他のテストシステム用のアナログ接続

MTS AOX オプティカルエクステンソメーター

1D オプティカル

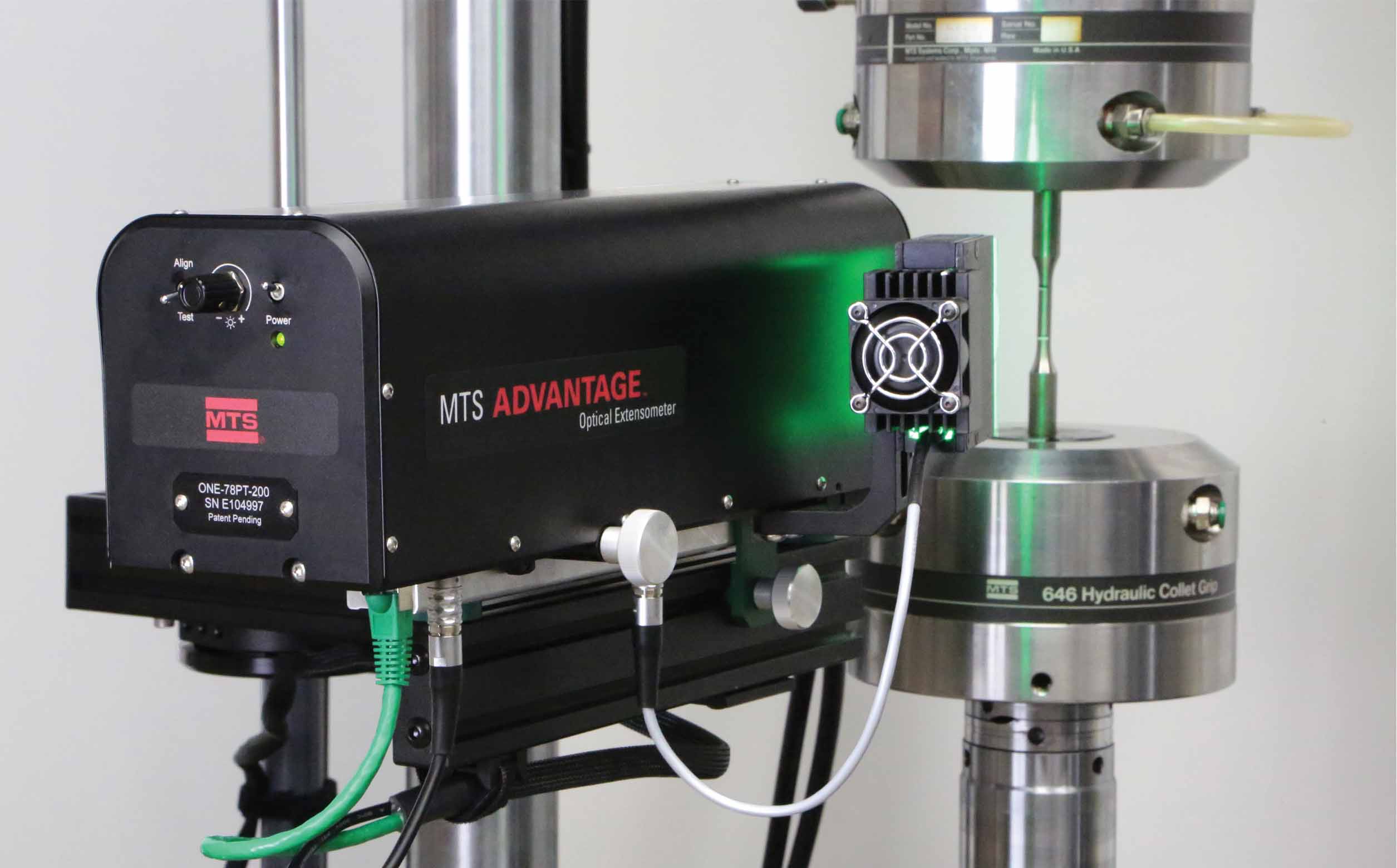

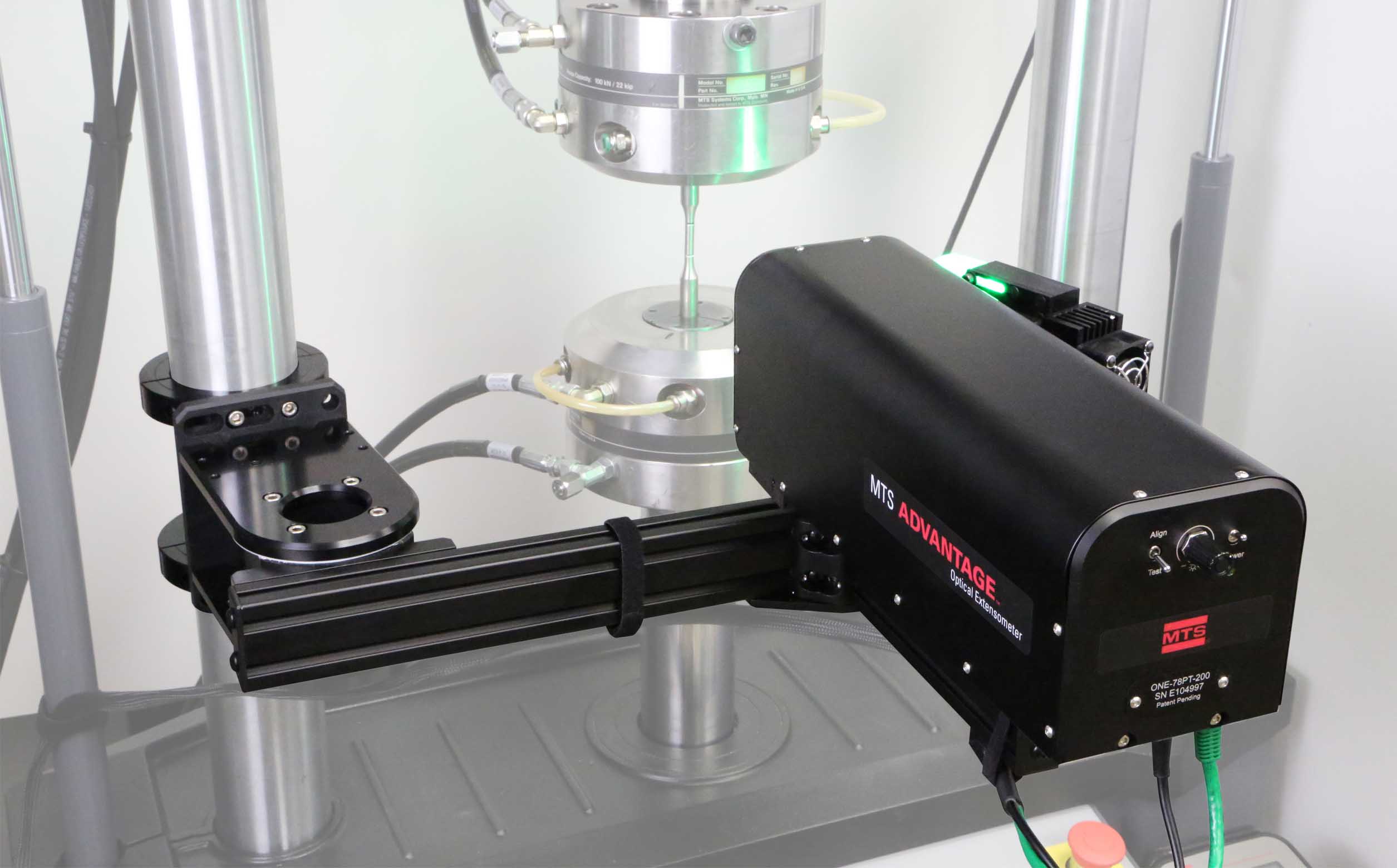

MTS Advantage オプティカルエクステンソメーター (AOX)
アプリケーション: 軸方向ひずみ測定、疲労 & 破壊(COD)測定
視野: レンズオプションは52-500 mmのFOV
データレート: 300-3000 Hz
試料マーキング: 手描きの線
データ転送: アナログ接続

MTS Advantage ビデオエクステンソメーター

2D ビデオ

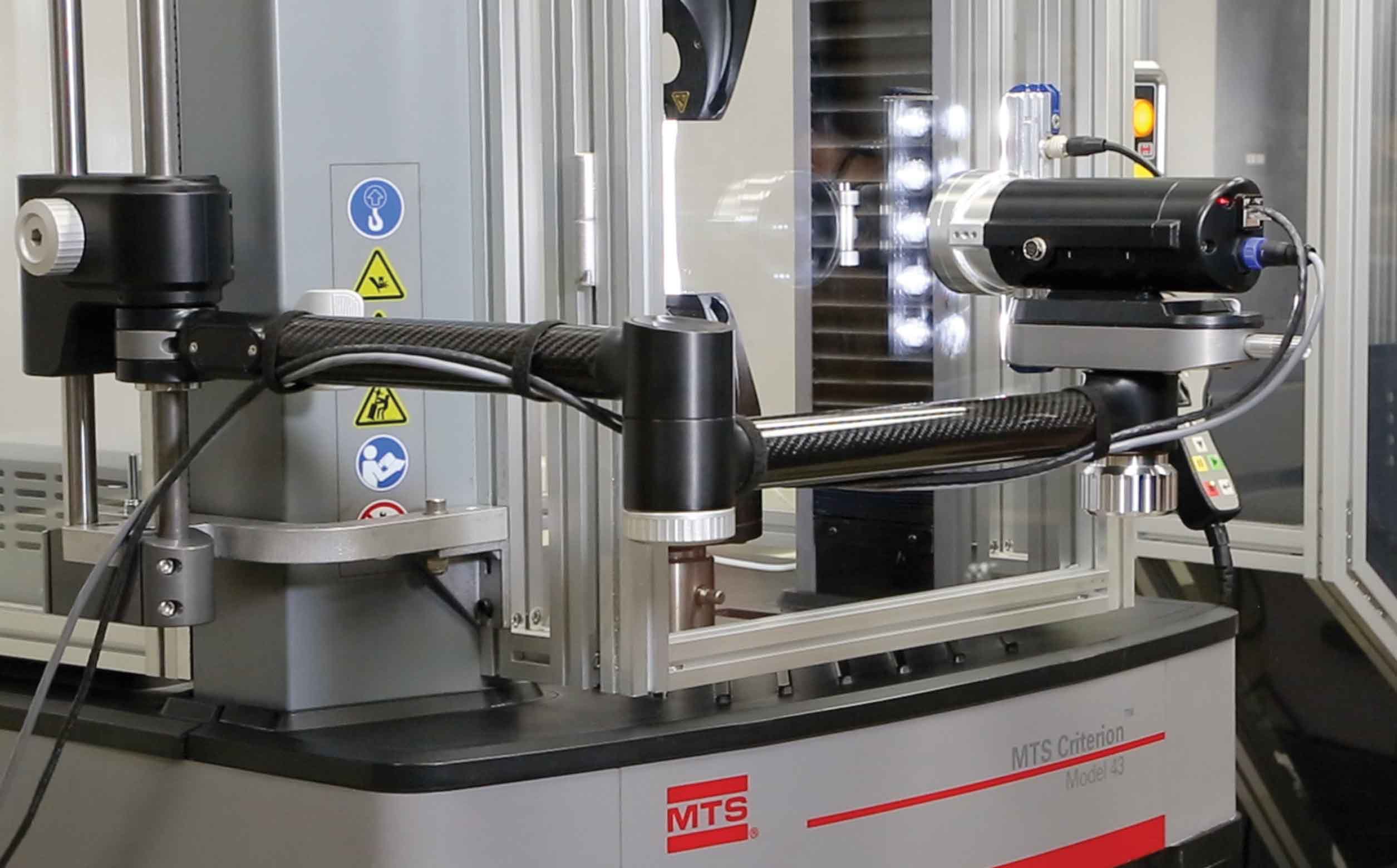

MTS Advantage ビデオエクステンソメーター (AVX)
アプリケーション: 軸方向、横方向、マルチポイント / 2D DIC、亀裂長静的測定
視野: 測定ヘッドのオプションは57x16 mmから700x100 mmのFOVまで
データレート: 0.1 - 500 Hz
試料マーキング: スタンプされたスポックルパターン
データ転送: イーサネットケーブルまたはアナログ信号

ビデオエクステンソメーター

3D ビデオ

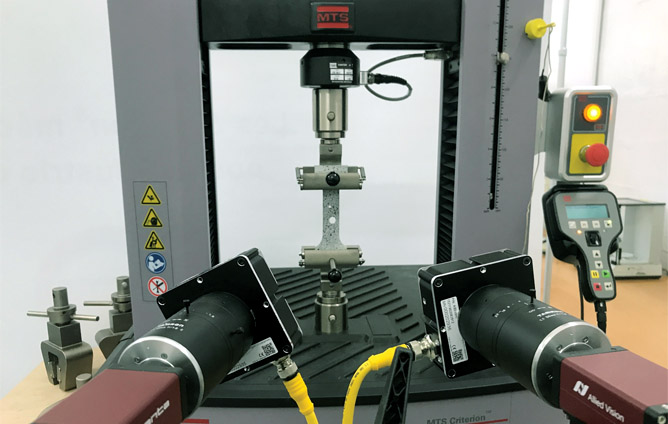

3D ステレオカメラ技術
アプリケーション: フルフィールド 3D DIC、準静的、動的および疲労測定に対応可能
平面外の動きの測定: はい
システム統合: MTSは3Dひずみ測定市場の主要なプレーヤーとの関係を築いており、これらのソリューションをテストシステムに統合することができます。

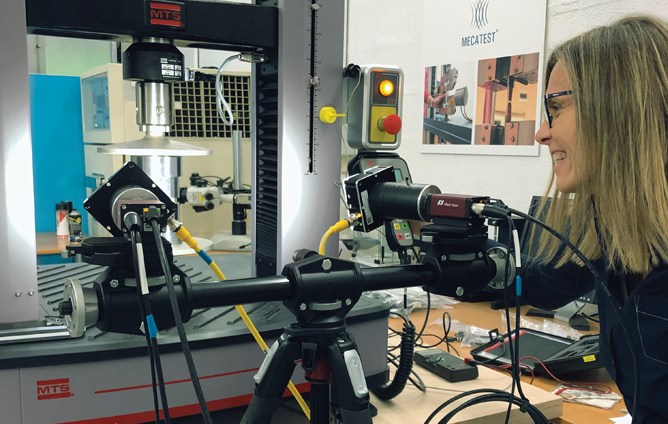

Mecatest

非接触型ひずみ測定の機能と製品を探索する

非接触型ひずみ測定
