Series 647 全温度対応油圧ウェッジグリップ

647 シリーズ 全温度対応油圧ウェッジグリップ

仕様

モデル

温度
範囲

定格荷重
動的

定格荷重
モノトニック

上部重量

下部重量

STUD サイズ

647.02A-31

-200 ～ 600°F

5.5 kip

7.0 キップ

31 ポンド

36 ポンド

1/2-20

647.02A-32

-130 ～ 315°C

25 kN

31 kN

14 kg

17 kg

M12×1.25

647.02A-51

-200 ～ 1000°F

5.5 キップ

7.0 キップ

31 ポンド

36 ポンド

1/2-20

647.02A-52

-130 ～ 540°C

25 kN

31 kN

14 kg

17 kg

M12×1.25

647.10A-31

-200 ～ 600°F

22 キップ

27 キップ

125 ポンド

142 ポンド

1-14

647.10A-32

-130 ～ 315°C

100 kN

120 kN

57 kg

65 kg

M27 x 2

647.10A-51

-200 ～ 1000°F

22 キップ

27 キップ

125 ポンド

142 ポンド

1-14

647.10A-52

-130 ～ 540°C

100 kN

120 kN

57 kg

65 kg

M27 x 2

647.25A-31

-200 ～ 600°F

55 キップ

75 キップ

269 ポンド

289 ポンド

1-1/2-12

647.25A-32

-130 ～ 315°C

250 kN

333 kN

122 kg

131 kg

M36×2

647.25A-51

-200 ～ 1000°F

55 キップ

75 キップ

269 ポンド

289 ポンド

1-1/2-12

647.25A-52

-130 ～ 540°C

250 kN

333 kN

122 kg

131 kg

M36×2

注記：延長の長さが違えば、グリップの重さも変わります。 詳細情報については MTS までご連絡ください。

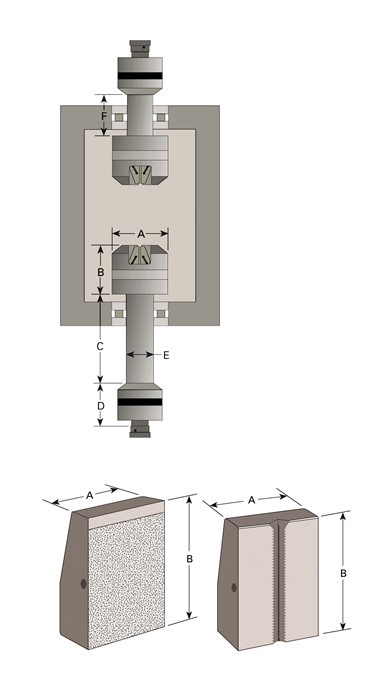

寸法

モデル番号

A

B

C*

D

E

F*

647.02

114 mm
(4.5 インチ)

112 mm
(4.4 インチ)

267 mm
(10.5 インチ)

94 ～ 112 mm
(3.8 ～ 4.4 インチ)

66 mm
(2.6 インチ)

150 mm
(5.9 インチ)

647.1

203 mm
(8.0 インチ)

160 mm
(6.3 インチ)

297 mm
(11.7 インチ)

117 ～ 132 mm
(4.6 ～ 5.2 インチ)

99 mm
(3.9 インチ)

155 mm
(6.1 インチ)

647.25

267 mm
(10.5 インチ)

226 mm
(8.9 インチ)

285 mm
(11.2 インチ)

142 ～ 168 mm
(5.6 ～ 6.6 インチ)

122 mm
(4.8 インチ)

165 mm
(6.5 インチ)

*注記：その他のグリップ延長の長さもあります。詳細情報については MTS までご連絡ください。

ウェッジ選択

グリップモデル

ウェッジ形状

試験片の厚さまたは直径
(VEE)*
インチ

試験片の厚さまたは直径
(VEE)*
ミリメートル

ウェッジ寸法
A

ウェッジ寸法
B

647.02

平面

0 ～ 0.28

0 ～ 7.1

25 mm (1.0 インチ)

38 mm (1.5 インチ)

647.02

平面

0.28 ～ 0.57

7.1 ～ 14.4

25 mm (1.0 インチ)

38 mm (1.5 インチ)

647.02

V字形

0.12 ～ 0.32/0.37

3.0 ～ 8.1/9.4

25 mm (1.0 インチ)

38 mm (1.5 インチ)

647.02

V字形

0.35 ～ 0.43/0.60

8.9 ～ 10.9/15.2

25 mm (1.0 インチ)

38 mm (1.5 インチ)

647.1

平面

0 ～ 0.30

0 ～ 7.6

45 mm (1.75 インチ)

64 mm (2.5 インチ)

647.1

平面

0.28 ～ 0.56

7.1 ～ 14.2

45 mm (1.75 インチ)

64 mm (2.5 インチ)

647.1

V字形

0.23 ～ 0.40/0.47

5.84 ～ 10.2/11.9

45 mm (1.75 インチ)

64 mm (2.5 インチ)

647.1

V字形

0.43 ～ 0.50/0.65

10.9 ～ 12.7/16.5

45 mm (1.75 インチ)

64 mm (2.5 インチ)

647.1

平面

0.46 ～ 0.75

11.7 ～ 19.0

45 mm (1.75 インチ)

64 mm (2.5 インチ)

647.25

平面

0.04 ～ 0.47

1.0 ～ 11.9

50 mm (2.0 インチ)

89 mm (3.5 インチ)

647.25

平面

0.24 ～ 0.67

6.1 ～ 17.0

50 mm (2.0 インチ)

89 mm (3.5 インチ)

647.25

平面

0.59から1.02

15.0 ～ 25.9

50 mm (2.0 インチ)

89 mm (3.5 インチ)

647.25

V字形

0.42 ～ 0.66/0.78

10.7 ～ 16.8/19.8

50 mm (2.0 インチ)

89 mm (3.5 インチ)

647.25

V字形

0.66 ～ 0.79/1.03

16.8 ～ 20.1/26.1

50 mm (2.0 インチ)

89 mm (3.5 インチ)

647.25

V字形

0.25 ～ 0.40/0.53

6.4 ～ 10.2/13.4

50 mm (2.0 インチ)

89 mm (3.5 インチ)

* V 字型ウェッジの最大試験片直径は、試験片の側面ではなく上面からの荷重に基づいています。
