Landmark® Servohydraulic Test Systems
Da complessi studi termomeccanici di resistenza alla fatica alle prove standard di trazione e compressione, i sistemi MTS Landmark forniscono risultati accurati e ripetibili. Realizzati in modo robusto con la tecnologia SureCoat® che estende di 10 volte la longevità dell'asta dell'attuatore rispetto alle aste cromate convenzionalmente, questi sistemi funzioneranno in modo affidabile per anni.
Applicazioni
-
Ciclico dinamico
- Propagazione di crepe
- CTOD (Spostamento dell'apertura in punta di crepa)
- Qualificazione dinamica
- Analisi di meccanica dinamica (DMA)
- Crescita di crepe per fatica
- Fatica ad alto numero di cicli (HCF)
- High-temperature
- Jlc-CTOD
- Klc
- Fatica a basso numero di cicli (LCF)
- Test statico
Campioni di test
-
Materiali compositi
- Fibra di carbonio
- Matrice ceramica
- Materiali compositi
- Matrice metallica
- Matrice polimerica
-
Polimeri
- Materiali elastomerici
- Elastomeri
- Materie plastiche
- Polimeri
- Gomma
- Ceramica
- Metalli
- Componenti per dispositivi medici
- Alluminio
Standard di test
- ASTM D3039
- ASTM D2344
- ASTM D790
- ASTM D3518
- ASTM D5023
- ASTM D5024
- ASTM D5026
- ASTM D5418
- ASTM D5992
- ASTM D6272
- ASTM D7028
- ASTM E21
- ASTM E290
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ASTM E9
- ISO 10113
- ISO 10275
- ISO 14125
- ISO 6892-1
- ISO 6892-2
- ISO 7438
- ISO 14129
- ISO 527-4
- ISO 527-5
- ISO 6721-4
- ISO 6721-12
- EN 2561
- EN 2562
- EN 2597
- EN 2746
- EN 6031
Caratteristiche principali del prodotto
Standard del settore
Un leader comprovato nella tecnologia di prova servoidraulica
Risultati precisi/ripetibili
Superior frame stiffness and alignment produces accurate results
Know-how senza paragoni
Competenza nelle applicazioni, servizio e supporto
Versatilità
Un'ampia gamma di funzionalità di prova per applicazioni di forza da bassa a elevata
Confronto modelli
Modello 370.02
- Capacità forza nominale max: 25 kN (5,5 kip)
- Da banco
- Testare materiali a bassa resistenza dalla plastica all'alluminio
- Ideale per test di durata su piccoli componenti
- Disponibile in altezza standard o estesa
Modello 370.10
- Capacità forza nominale max: 100 kN (22 kip)
- Floor-standing
- Disponibile in altezza standard o estesa
Modello 370.25
- Capacità forza nominale max: 250 kN (55 kip)
- Floor-standing
- Disponibile in altezza standard o estesa
Modello 370.50
- Capacità forza nominale max: 500 kN (110 kip)
- Floor-standing
- Disponibile in altezza standard o estesa
Casi di studio correlati
Informazioni generali sul prodotto
Specifiche tecniche del telaio di carico da pavimento
TELAIO DI CARICO |
DIAGRAMMA |
|
|
|
MODELLO |
|
|
|
SPECIFICHE¹ |
DETTAGLIO |
UNITÀ |
370.10 |
|
370.25 |
|
370.50 |
|
|
|
|
Attuatore |
Attuatore |
Attuatore |
Attuatore |
Attuatore |
Attuatore |
|
|
|
integrale |
integrale a |
integrale |
integrale a |
integrale |
integrale a |
|
|
|
alla base |
Traversa |
alla base |
Traversa |
alla base |
Traversa |
Capacità di forza |
|
kN |
100 |
100 |
250 |
250 |
500 |
500 |
(forza dinamica nominale) |
|
(kip) |
(22) |
(22) |
(55) |
(55) |
(110) |
(110) |
Valori attuatori disponibili₁ (nominali) |
kN |
15, 25, 50, 100 |
15, 25, 50, 100 |
100, 250 |
100, 250 |
250, 500 |
250, 500 |
|
|
|
(kip) |
(3.3, 5.5, 11, 22) |
(3.3, 5.5, 11, 22) |
(22, 55) |
(22, 55) |
(55, 110) |
(55, 110) |
Corsa dell'attuatore dinamico₁ |
|
mm |
100, 150, 250 |
100, 150, 250 |
150, 250 |
150, 250 |
150 |
150 |
|
|
(in) |
(4, 6, 10) |
(4, 6, 10) |
(6, 10) |
(6, 10) |
(6) |
(6) |
Spazio minimo verticale della prova - |
A |
mm |
140 |
70 |
231 |
159 |
427 |
345 |
altezza standard₂ |
|
(in) |
(5.5) |
(2.8) |
(9.1) |
(6.3) |
(16.8) |
(13.6) |
Spazio massimo verticale della prova - |
A |
mm |
1283 |
1213 |
1621 |
1549 |
2085 |
2002 |
altezza standard₃ |
|
(in) |
(50.5) |
(47.8) |
(63.8) |
(61.0) |
(82.1) |
(78.8) |
Spazio minimo verticale della prova - |
A |
mm |
363 |
292 |
485 |
413 |
NA |
NA |
altezza estesa₂ |
|
(in) |
(14.3) |
(11.5) |
(19.1) |
(16.3) |
NA |
NA |
Spazio massimo verticale della prova - |
A |
mm |
1753 |
1683 |
2129 |
2058 |
NA |
NA |
extended height₃ |
|
(in) |
(69.0) |
(66.3) |
(83.8) |
(81.0) |
NA |
NA |
Altezza di lavoro₄ |
B |
mm |
922₈, ₁₅ |
922₁₅ |
922₈, ₁₅ |
922₁₅ |
922₁₅ |
922₁₅ |
|
|
(in) |
(36.3) |
(36.3) |
(36.3) |
(36.3) |
(36.3) |
(36.3) |
Spaziatura colonne |
C |
mm |
533 |
533 |
635 |
635 |
762 |
762 |
(larghezza area di prova) |
|
(in) |
(21.0) |
(21.0) |
(25.0) |
(25.0) |
(30.0) |
(30.0) |
Diametro colonna |
D |
mm |
76,2 |
76,2 |
76,2 |
76,2 |
101,6 |
101,6 |
|
|
(in) |
(3.00) |
(3.00) |
(3.00) |
(3.00) |
(4.00) |
(4.00) |
Larghezza base |
E |
mm |
1018 |
1018 |
1112 |
1112 |
1351 |
1351 |
|
|
(in) |
(40.1) |
(40.1) |
(43.8) |
(43.8) |
(53.2) |
(53.2) |
Profondità base |
F |
mm |
698 |
698 |
737 |
737 |
896 |
896 |
|
|
(in) |
(27.5) |
(27.5) |
(29.0) |
(29.0) |
(35.3) |
(35.3) |
Spazio libero in diagonale - |
G |
mm |
2580₈, ₁₁, ₁₅ |
2649₁₁, ₁₅ |
3084₈, ₁₁, ₁₅ |
3155₁₁, ₁₅ |
3629₁₁, ₁₅ |
3699₁₁, ₁₅ |
altezza standard₅ |
|
(in) |
(101.6) |
(104.3) |
(121.4) |
(124.2) |
(142.9) |
(145.6) |
Spazio libero in diagonale - |
G |
mm |
3084₈, ₁₁, ₁₅ |
3153₁₁, ₁₅ |
3589₈, ₁₁, ₁₅ |
3660₁₁, ₁₅ |
NA |
NA |
altezza estesa₅ |
|
(in) |
(121.4) |
(124.1) |
(141.3) |
(144.1) |
NA |
NA |
Altezza totale - |
H |
mm |
2588₈, ₁₂, ₁₅ |
3028₉, ₁₅ |
3095₈, ₁₄, ₁₅ |
3490₁₀, ₁₅ |
3688 |
3961 |
altezza standard₆ |
|
(in) |
(101.9) |
(119.2) |
(121.8) |
(137.4) |
(145.2) |
(155.9) |
Altezza totale - |
H |
N/m |
3058₈, ₁₃, ₁₅ |
3498₉, ₁₅ |
3603₈, ₁₄, ₁₅ |
3998₁₀, ₁₅ |
NA |
NA |
altezza estesa₆ |
|
(in) |
(120.4) |
(137.7) |
(141.8) |
(157.4) |
NA |
NA |
Rigidità₇ |
|
N/m |
467 x 10⁶ |
467 x 10⁶ |
473 x 10⁶ |
473 x 10⁶ |
777 x 10⁶ |
777 x 10⁶ |
|
|
(lbf/pollici) |
(2,66 x 10⁶) |
(2.66 x 10⁶) |
(2,7 x 10⁶) |
(2.7 x 10⁶) |
(4,44 x 10⁶) |
(4.44 x 10⁶) |
Peso |
|
kg |
635 |
820 |
875 |
1095 |
1570 |
1760 |
|
|
(lb) |
(1400) |
(1800) |
(1925) |
(2410) |
(3455) |
(3875) |
|
|
|
|
|
|
|
|
|
1. Tutte le specifiche del telaio di carico elencate in questa tabella sono basate sui valori nominali dell'attuatore e della corsa dinamica evidenziati in grassetto. |
|
|
||||||
2.Spazio minimo verticale della prova: distanza tra il trasduttore di forza e la faccia del pistone completamente retratta all'inizio della corsa dinamica, con traversa abbassata e senza dispositivo di allineamento. |
||||||||
3.Spazio massimo verticale della prova: distanza tra il trasduttore di forza e la faccia del pistone completamente retratta all'inizio della corsa dinamica, con traversa sollevata e senza dispositivo di allineamento. |
||||||||
4.Altezza di lavoro: dal pavimento alla parte superiore della superficie di lavoro; include l'isolamento standard FabCell. |
|
|
|
|
|
|||
5.Spazio libero in diagonale: altezza della colonna (lato estremo) fino alla punta del piede con FabCell; barra di fissaggio o involucro non incluso. |
|
|
|
|||||
6.Altezza totale: dal pavimento, incluso l'isolamento standard FabCell, fino al punto più alto della traversa; traversa completamente alzata (lunghezza corsa più comune). |
|
|||||||
7, Misurata all'altezza di prova tipica con morsetti idraulici a cuneo e campione cilindrico a osso. |
|
|
|
|
||||
Altezze di prova tipiche per modello: Modello 370.10 = 750 mm (29,5 pollici); Modello 370.25 = 900 mm (35,5 pollici); Modello 370.50 = 1.250 mm (49,2 pollici) |
|
|
||||||
8. Aggiungere 178 mm (7 pollici) alle dimensioni B, G e H per attuatori con corsa di 250 mm (10 pollici) integrati nella base. |
|
|
|
|
||||
9. Aggiungere 229 mm (9 pollici) alla dimensione H per attuatori con corsa di 250 mm (10 pollici) integrati nella traversa. |
|
|
|
|
||||
10. Aggiungere 203 mm (8 pollici) alla dimensione H per attuatori con corsa di 250 mm (10 pollici) integrati nella traversa. |
|
|
|
|
||||
11. Per telai con barra di fissaggio opzionale, aggiungere 51 mm (2 pollici) alla dimensione G. |
|
|
|
|
|
|||
12. Per telai 370.10 con colonne standard, barra di fissaggio opzionale e attuatore integrato alla base, aggiungere 14 mm (0,53 pollici) alla dimensione H. |
|
|
||||||
13. Per telai 370.10 con colonne estese, barra di fissaggio opzionale e attuatore integrato alla base, aggiungere 51 mm (2 pollici) alla dimensione H. |
|
|
||||||
14. Per telai 370.25 con colonne standard o estese, barra di fissaggio opzionale e attuatore integrato alla base, aggiungere 14 mm (0,53 pollici) alla dimensione H. |
|
|||||||
15. Per telai di carico con montaggi dotati di isolamento antivibrazioni pneumatico/elastomerico opzionale, aggiungere 62 mm (2,44 pollici) alle dimensioni B, G e H. |
|
|
TELAIO DI CARICO |
DIAGRAMMA |
|
MODELLO |
SPECIFICHE1 |
DETTAGLIO |
UNITÀ |
370.10 200 Hz Elastomero |
Capacità di forza |
|
kN |
100 |
(forza dinamica nominale) |
|
(kip) |
(22) |
Valori attuatori disponibili₁ (nominali) |
kN |
15, 25 |
|
|
|
(kip) |
(3.3, 5.5) |
Corsa dell'attuatore dinamico₁ |
|
mm |
100 |
|
|
(in) |
(4) |
Spazio minimo verticale della prova - |
A |
mm |
0 |
altezza standard₂ |
|
(in) |
0 |
Spazio massimo verticale della prova - |
A |
mm |
788 |
altezza standard₃ |
|
(in) |
(31.0) |
Altezza di lavoro₄ |
B |
mm |
922 |
|
|
(in) |
(36.3) |
Spaziatura colonne |
C |
mm |
533 |
(larghezza area di prova) |
|
(in) |
(21.0) |
Diametro colonna |
D |
mm |
76,2 |
|
|
(in) |
(3.00) |
Larghezza base |
E |
mm |
1018 |
|
|
(in) |
(40.1) |
Base depth |
F |
mm |
698 |
|
|
(in) |
(27.5) |
Spazio libero in diagonale₅ |
G |
mm |
2079₈ |
|
|
(in) |
(81.8) |
Altezza totale₆ |
H |
mm |
2065₉ |
|
|
(in) |
(81.3) |
Stiffness₇ |
|
N/m |
467 x 10⁶ |
|
|
(lb/in) |
(2.66 x 10⁶) |
Weight |
|
kg |
635 |
|
|
(lb) |
(1400) |
|
|
|
|
1. Tutte le specifiche del telaio di carico elencate in questa tabella sono basate sui valori nominali dell'attuatore e della corsa dinamica evidenziati in grassetto. |
|||
2.Spazio minimo verticale della prova: distanza tra il trasduttore di forza e la faccia del pistone completamente retratta all'inizio della corsa dinamica, con traversa abbassata e senza dispositivo di allineamento. |
|||
3.Spazio massimo verticale della prova: distanza tra il trasduttore di forza e la faccia del pistone completamente retratta all'inizio della corsa dinamica, con traversa sollevata e senza dispositivo di allineamento. |
|||
4.Altezza di lavoro: dal pavimento alla parte superiore della superficie di lavoro; include l'isolamento standard FabCell. |
|||
5.Spazio libero in diagonale: altezza della colonna (lato estremo) fino alla punta del piede con FabCell; barra di fissaggio o involucro non incluso. |
|||
6.Altezza totale: dal pavimento, incluso l'isolamento standard FabCell, fino al punto più alto della traversa; traversa completamente alzata (lunghezza corsa più comune). |
|||
7. Misurata all'altezza della traversa di 750 mm (29,5 pollici). |
|
||
8. Per telai con barra di fissaggio opzionale, aggiungere 51 mm (2 pollici) alla dimensione G. |
|||
9. Per telai a elastomero 370.10 200 Hz con barra di fissaggio opzionale, aggiungere 28 mm (1,1 pollici) alla dimensione H. |
Tabletop Load Frame Specifications |
I telai di carico da banco modello 370.02 sono disponibili in altezze standard o estese con l' |
attuatore configurato integralmente alla traversa del telaio di carico. |
TELAIO DI CARICO |
DIAGRAMMA |
|
MODELLO |
|
SPECIFICHE₁ |
DETTAGLIO |
UNITÀ |
370.02 |
370.02 100 Hz Elastomero |
Force capacity |
|
kN |
25 |
25 |
(forza dinamica nominale) |
|
(kip) |
(5.5) |
(5.5) |
Valori attuatori disponibili₁ (nominali) |
|
kN |
15, 25 |
15, 25 |
|
|
(kip) |
(3.3, 5.5) |
(3.3, 5.5) |
Corsa dell'attuatore dinamico₁ |
|
mm |
100, 150 |
100, 150 |
|
|
(in) |
(4, 6) |
(4, 6) |
Spazio minimo verticale della prova - |
A |
mm |
144 |
144 |
altezza standard₂ |
|
(in) |
(5.7) |
(5.7) |
Spazio massimo verticale della prova - |
A |
mm |
827 |
827 |
altezza standard₃ |
|
(in) |
(32.6) |
(32.6) |
Spazio minimo verticale della prova - |
A |
mm |
398 |
398 |
altezza estesa₂ |
|
(in) |
(15.7) |
(15.7) |
Spazio massimo verticale della prova - |
A |
mm |
1335 |
1335 |
altezza estesa₃ |
|
(in) |
(52.6) |
(52.6) |
Altezza di lavoro₄ |
B |
mm |
230₈ |
230₈ |
|
|
(in) |
(9.1) |
(9.1) |
Spaziatura colonne |
C |
mm |
460 |
460 |
|
|
(in) |
(18.1) |
(18.1) |
Diametro colonna |
D |
mm |
76.2 |
76.2 |
(larghezza area di prova) |
|
(in) |
(3.00) |
(3.00) |
Larghezza base |
E |
mm |
622 |
622 |
|
|
(in) |
(24.5) |
(24.5) |
Profondità base |
F |
mm |
577 |
577 |
|
|
(in) |
(22.7) |
(22.7) |
Spazio libero in diagonale - |
G |
mm |
1750₈ |
1750₈ |
altezza standard₅ |
|
(in) |
(68.9) |
(68.9) |
Spazio libero in diagonale - |
G |
mm |
2250₈ |
2250₈ |
altezza estesa₅ |
|
(in) |
(88.6) |
(88.6) |
Altezza totale - |
H |
mm |
1989₈ |
1989₈ |
altezza standard₆ |
|
(in) |
(78.3) |
(78.3) |
Altezza totale - |
H |
mm |
2624₈ |
2624₈ |
altezza estesa₆ |
|
(in) |
(103.3) |
(103.3) |
Rigidità₇ |
|
N/m |
345 x 10⁶ |
345 x 10⁶ |
|
|
(lb/in) |
(1,95 x 10⁶) |
(1.95 x 10⁶) |
Peso |
|
kg |
248 |
286 |
|
|
(lb) |
(547) |
(630) |
|
|
|
|
|
1. Tutte le specifiche del telaio di carico elencate in questa tabella sono basate sui valori nominali dell'attuatore e della corsa dinamica evidenziati in grassetto. |
||||
2. Spazio minimo verticale della prova: distanza tra il trasduttore di forza e la faccia del pistone completamente retratta all'inizio della corsa dinamica, con traversa abbassata e senza dispositivo di allineamento. |
||||
3. Spazio massimo verticale della prova: distanza tra il trasduttore di forza e la faccia del pistone completamente retratta all'inizio della corsa dinamica, con traversa sollevata e senza dispositivo di allineamento. |
||||
4. Altezza di lavoro: dal pavimento alla parte superiore della superficie di lavoro; include l'isolamento standard FabCell. |
|
|||
5. Spazio libero in diagonale: Altezza del tubo flessibile all'altezza del piede con FabCell; traversa abbassata. |
|
|||
6. Altezza totale: Dal pavimento, incluso l'isolamento standard FabCell, al punto più alto dei tubi flessibili o al punto più alto dell'attuatore; traversa completamente sollevata. |
||||
7 Misurata all'altezza della traversa di 600 mm (23,6 pollici). |
|
|
||
8. Per telai con montaggi con isolamento antivibrazioni opzionale pneumatico/elastomerico, aggiungere 37 mm (1,44 pollici) alle dimensioni B, G e H. |

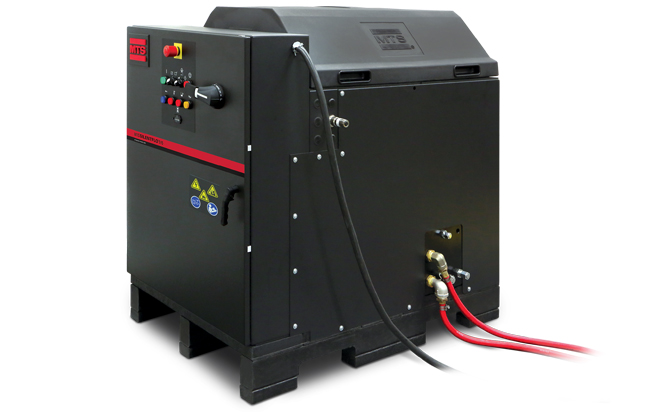

Our Smallest, Quietest HPU
The MTS SilentFlo 515.04 was specifically designed for use with a single MTS Landmark® or Bionix® load frame. For applications requiring a force range of 1–25 kN (0.2–5.5 kip) and a maximum average flow rate of 15.1 lpm (4 gpm), this HPU provides all the benefits of proven SilentFlo technology at a fraction of the cost.
MTS SilentFlo 515.04 HPU Brochure
Assistenza e supporto tecnico
I nostri esperti sono qui per aiutarti a mantenerti operativo.
Prodotti, componenti o accessori correlati
Acumen® Electrodynamic Test Systems
Estensimetro assiale ad alta temperatura elevato
Morsetti idraulici a cuneo serie 647
Software TestSuite
Altoforni ad alta temperatura modello 653
Cerchi altri prodotti?
Vai allo strumento di ricerca di soluzioniCONTATTACI SUBITO
Sei pronto per un preventivo o desideri maggiori informazioni? Siamo qui per aiutare. Richiedi un preventivoRisorse
Morse ad Alta Temperatura
Morse ad alta temperatura brevettate per test fino a 1500 &d…
Resistenza alla frattura 101
Il Dr. Erik Schwarzkopf esegue un test KIc su un campione di…
Nozioni di base sui test di trazione
Come eseguire un test di trazione su un sistema di prova Lan…
Landmark Autotuning
Risparmia tempo, migliora le prestazioni del sistema di test…
PL-c, PL-d o PL-e?
Come scegliere il livello di prestazione di sicurezza adegua…
HPU ad alta efficienza energetica per test sui materiali
La nostra HPU più piccola è perfetta per applicazioni dinami…
Valutazione dei trade-off ad alta temperatura
Il personale scientifico MTS discute le opzioni per i test a…
Tecnologia SureCoat per sistemi Bionix e Landmark
La tecnologia brevettata di finitura dell'albero dell'attuat…
Produzione additiva 101
Gli esperti di MTS condividono approfondimenti sulla produzi…
Nuovo estensimetro ottico
Controllo e misurazione semplificati senza contatto della de…
Aumento della durata dei componenti e alleggerimento dei guadagni
I ricercatori della Lehigh University sfruttano il design sh…
Impianti spinali stampati in 3D
MTS aiuta il produttore di dispositivi medici a sviluppare i…
