Sistemi di test di fatica per pale per turbine eoliche MTS

Soluzioni di prova di fatica per pale per turbine eoliche MTS

Applicano il carico ciclico a uno e due assi alle pale e ai sottocomponenti delle turbine eoliche a grandezza naturale a frequenze di risonanza per soddisfare le richieste di prova di fatica della specifica tecnica 61400-23 della Commissione elettrotecnica internazionale (IEC). L'offerta MTS comprende due soluzioni complementari: il sistema di eccitazione della risonanza accoppiato a terra (GREX), veloce e potente, e il sistema di eccitazione della risonanza inerziale (IREX) flessibile ed efficiente.

Applicazioni

  • Test di fatica sulle pale
    • Caricamento ciclico ad asse singolo
    • Caricamento ciclico ad asse doppio

Campioni di test

  • Pale per turbine eoliche a grandezza naturale
  • Sotto-componenti per pale per turbine eoliche

Caratteristiche principali del prodotto

Integrato/sincronizzato

Controlli all'avanguardia, acquisizione dati e software applicativo comprendono un ambiente di test e simulazione efficiente e ad alta fedeltà.

Versatilità

Configurabile per il test di fatica della pala risonante nel senso del flappeggio, sul bordo e a doppio asse

Funzionamento efficiente

Offre il controllo automatizzato dei livelli finali e della frequenza dei test

Resistenza/affidabilità

Integra attuatori di prova MTS resistenti alla fatica, snodi e hardware di montaggio

Confronto modelli

Sistema di eccitazione a risonanza accoppiato a terra (GREX)

Sistema di eccitazione a risonanza inerziale (IREX)

Panoramica tecnica

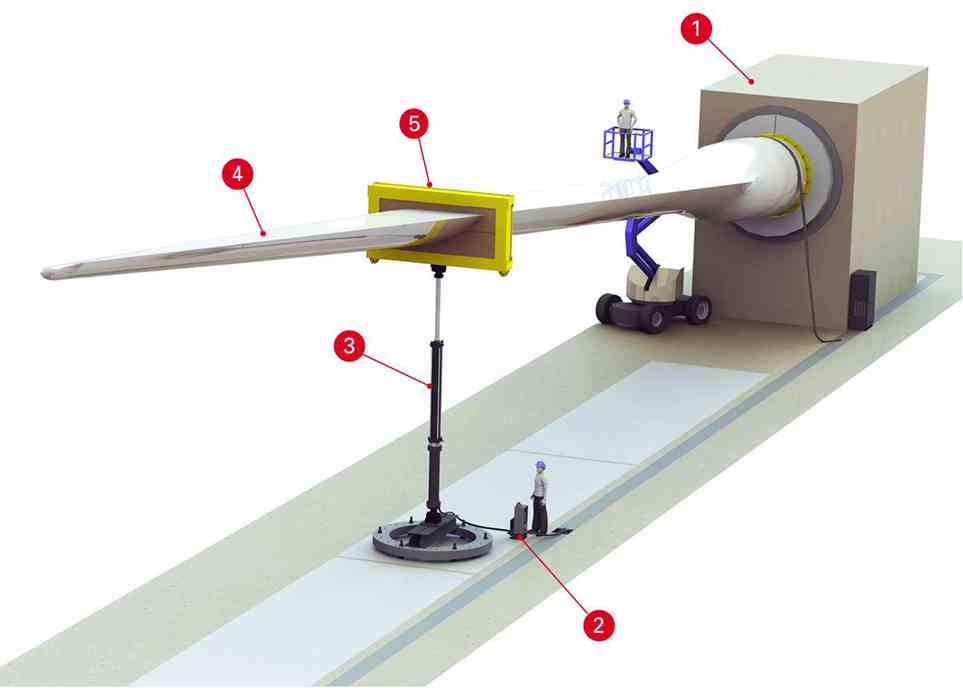

GREX

Diagramma

  1. Blocco di reazione
  2. Collettore di servizio idraulico
  3. Sistema di eccitazione a risonanza a terra (GREX)
  4. Campione di pale per turbine eoliche
  5. Dispositivo di caricamento

Specifiche standard GREX 50

Capacità di forza

50 kN

Lunghezza attuatore

5,67 m a metà corsa

Corsa

1,75 m

Velocità

2,5 m/sec (@25kN vigore)

Servovalvola

450 l/min





Opzioni speciali



Tubo di prolunga

Fino a 3 m di estensione

Sistema idraulico

260 l/min (minimo consigliato)

Accumulo richiesto

75 litri di pressione / 37,75 litri di ritorno (consigliato)



Specifiche standard GREX 100

Capacità di forza

100 kN

Lunghezza attuatore

5,67 m a metà corsa

Corsa

1.75 m

Velocità

2,5 m/sec (@25kN vigore)

Servovalvola

940 l/min





Opzioni speciali



Tubo di prolunga

Fino a 3 m di estensione

Sistema idraulico

520 l/min (minimo consigliato)

Accumulo richiesto

150 litri di pressione / 75 litri di ritorno (consigliato)

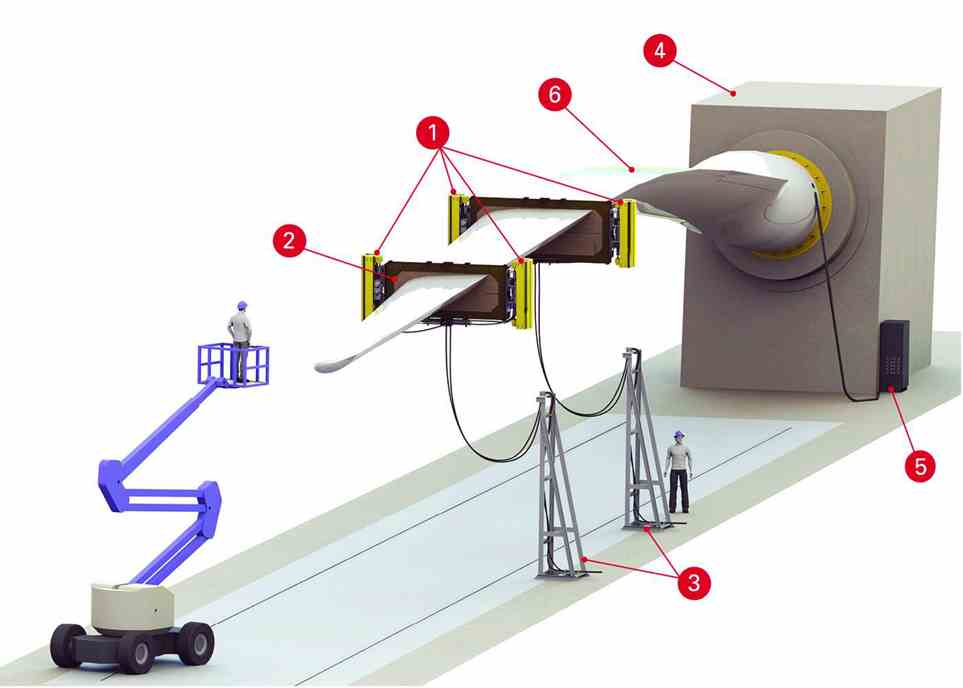

IREX

Diagramma

  1. Sistema di eccitazione a risonanza inerziale (IREX)
  2. Dispositivo di caricamento
  3. Supporti per tubi idraulici
  4. Collettore di servizi idraulici
  5. Blocco di reazione



Specifiche standard IREX

Capacità di forza

50 kN

Intervallo di massa in movimento

160-1010 kg

Incremento di massa in movimento

50 kg

Massa stazionaria (tip.)

170-230 kg

Massa totale (tip.)

330-390 kg

Dimensioni

1,42 x ,53 x ,48 m

Corsa

0,15 m

Velocità

1,37 m/sec

Servovalvola

120 l/min

Dimensioni del tubo

-16P, -16R, -8D JIC





Opzioni speciali



Intervallo angolo di inclinazione

+/- 10 gradi

Incremento dell'angolo di inclinazione

2 gradi

Accumulo richiesto

2 litri (normale)
