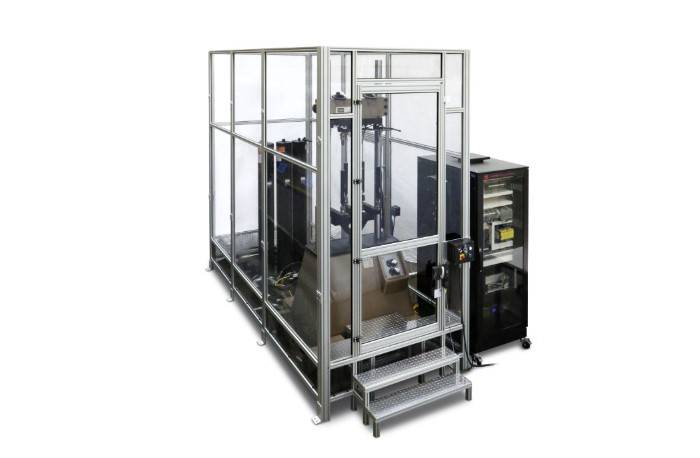

Sistemi di test della durata dell'ammortizzatore
Sottoponete campioni di smorzatori singoli o multipli a milioni di cicli di durata o eseguite brevi raffiche di cicli ad alte prestazioni per misurare le caratteristiche di ammortizzazione. I sistemi di durabilità degli ammortizzatori MTS combinano basi autoportanti estremamente rigide per resistere a carichi inerziali elevati e servovalvole a tre stadi selezionabili per eseguire test di durabilità ad alta velocità anche sugli ammortizzatori e sui montanti più grandi.
Applicazioni
- Durata
- Caratterizzazione
Campioni di test
- Ammortizzatori
- Puntoni diagonali
Caratteristiche principali del prodotto
Versatilità
I Modelli 850 e 852 forniscono la forza necessaria per i test di durabilità su più campioni supportando una serie di hardware opzionali per un'ampia varietà di test delle prestazioni
Precisione/ ripetibilità
In grado di generare uno spettro completo di forme d'onda di controllo, tra cui seno, rampa, quadrato, seno su seno, scansione sinusoidale, seno dual rate, rampa dual rate e blocco ciclico definito dall'utente.
Caratteristiche di sicurezza avanzate
Un PLC (Programmable Logic Controller) certificato e di sicurezza garantisce la sicurezza degli operatori umani e la conformità ISO 13849
Funzionamento efficiente
Il software di test degli ammortizzatori MTS consente una facile configurazione del test, un'acquisizione dati flessibile ma completa, report dei dati di test automatizzati e numerosi metodi di presentazione e analisi
Confronto modelli
Modello 849
- Durabilità (singolo provino)
- Caratterizzazione delle prestazioni (programmabile)
- 15,0 – 25,0 kN
- Servoidraulico lineare
- Software di test per ammortizzatori MTS
Modello 850
- Durabilità (1 – 6 campioni)
- Caratterizzazione delle prestazioni (programmabile)
- 25,0 – 67,0 kN
- Servoidraulico lineare
- Software di test per ammortizzatori MTS
Modello 852
- Durabilità (1-8 campioni)
- Performance Characterization (Programmable)
- 25,0-150,0 kN
- Servoidraulico lineare
- Software di test per ammortizzatori MTS
- Banco con scanalatura a T per il supporto di hardware opzionale
- Colonna/traversa/gruppo attuatore posizionabili
Configurazioni personalizzate
- Test ad alta velocità
- Test in presenza di contaminanti fanghi e liquami
- Test degli ammortizzatori magnetoreologici (MR)
- Test NVH
- Prove su campioni invertiti o angolati
- Test di qualità della produzione
- e altro ancora
Panoramica tecnica
|
|
Unità |
Modello 849.15 |
Modello 849.25 |
Modello 849.25 HV |
|
Forza dinamica massima attuatore |
kN |
15 |
25 |
25 |
|
kip |
3.3 |
5.5 |
5.5 | |
|
Diametro dell'asta dell'attuatore |
mm |
70 |
||
|
Corsa attuatore |
kN |
250 |
||
|
Cuscinetto idrostatico dell'attuatore |
|
Standard |
||
|
Anti-rotazione attuatore |
|
Standard |
||
|
Servovalvola |
l/min |
126 |
188 |
250 |
|
gal/mpollici |
33 |
50 |
66 | |
|
Servovalvola per la forza di attrito |
l/min |
3.8 |
3.8 | 3.8 |
|
gal/mpollici |
1 |
1 | 1 | |
|
Esclusione servovalvola |
|
Manuale |
||
|
Flusso idraulico basso |
|
Standard, limita l'attuatore a 10 mm/s |
||
|
Cella di carico della forza di attrito |
kN |
7 |
||
|
libbre |
1500 |
|||
|
Carico laterale |
|
Idraulico, dinamico (opzionale) |
||
|
Pneumatico, statico (opzionale) |
||||
|
Accumulatori |
litri |
8 |
15 |
22.7 |
|
Spazio di prova |
mm |
1200 |
||
|
HSM |
|
Integrale al collettore dell'accumulatore |
||
|
Performance:
|
m/s @ kN |
3.2 @ 0 |
2.9 @ 0 |
3.75 @ 0 |
|
2.3 @ 5 |
2.5 @ 5 |
3.25 @ 5 | ||
|
0.7 @ 10 |
2.0 @ 10 |
2.75 @ 10 | ||
|
|
1.4 @ 15 |
2.25 @ 15 | ||
|
|
0.6 @ 18 |
1.4 @ 20 | ||
|
Specifiche macchina |
Unità |
Modello 850.25 |
Modello 850.50 |
|
Diametro dell'asta dell'attuatore |
mm |
80 |
80 |
|
pollici |
3.15 |
3.15 |
|
|
Spazio di prova (faccia attuatore su cella di carico) |
|||
|
massimo |
mm |
1560 |
1540 |
|
minimo |
mm |
160 |
132 |
|
Valore nominale di carico dinamico del telaio |
kN |
50 |
50 |
|
kip |
11 |
11 |
|
|
Montaggio a pavimento |
|
Telaio imbullonato al calcestruzzo (disponibile sistema di isolamento delle vibrazioni opzionale) |
|
|
HSM |
l/min |
Integrale al collettore dell'accumulatore, 300 lpm max. |
|
|
Cuscinetto idrostatico dell'attuatore |
Sì |
||
|
Corsa attuatore |
mm |
250 |
250 |
|
pollici |
10 |
10 |
|
|
Heavy Duty Anti-Rotate |
|
Sì |
|
|
Flusso basso di sicurezza |
|
Sì |
|
|
Accumulatore |
l |
19 litri di pressione e ritorno |
|
|
Specifiche del test di durabilità |
||||||
|
Velocità di picco continua massima di 100 mm di corsa (da picco a picco) e comando onda sinusoidale di carico di 12,5 kN |
|
Velocità di picco continua massima di 100 mm di corsa (da picco a picco) e comando onda sinusoidale di carico di 25 kN |
||||
|
Modello 850.25 |
|
Modello 850.50 |
||||
|
HPU |
Potenza HZ |
M/S |
|
HPU |
Potenza HZ |
M/S |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.4 |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.3 |
|
505.30 |
60 |
1.5 |
|
505.30 |
60 |
0.8 |
|
505.30 |
50 |
1.2 |
|
505.30 |
50 |
0.6 |
|
505.60 |
60 |
3.5 |
|
505.60 |
60 |
1.9 |
|
505.60 |
50 |
2.8 |
|
505.60 |
50 |
1.6 |
|
505.90* |
60 |
3.6 |
|
505.90 |
60 |
3 |
|
505.90 |
50 |
3.6 |
|
505.90 |
50 |
2.4 |
|
|
|
|
|
505.180* |
60 |
4 |
|
|
|
|
|
505.180* |
50 |
4 |
|
*HSM sul telaio limita il flusso a 300 lpm (80 gpm). Aggiungere Modello 293 HSM MTS per HPU con uscita superiore a 300 lpm. |
||||||
|
Caratteristiche di test delle prestazioni |
|||
|
Velocità di picco massima per 3 cicli di 100 mm di corsa (da picco a picco), e comando onda sinusoidale |
|||
|
Modello 850.25 |
Modello 850.50 |
||
|
4 m/s |
Nessun carico |
5 m/s |
Nessun carico |
|
3,5 m/s |
Carico 5.000 N |
4,5 m/s |
Carico 5.000 N |
|
2,8 m/s |
Carico 10.000 N |
4,0 m/s |
Carico 10.000 N |
|
1,8 m/s |
Carico 15.000 N |
3,0 m/s |
Carico 20.000 N |
|
1,0 m/s |
Carico 15.000 N |
1,2 m/s |
Carico 30.000 N |
|
Specifiche macchina |
Unità |
Modello 852.25 |
Modello 852.50 |
Modello 852.67 |
|
|
Diametro dell'asta dell'attuatore |
mm |
80 |
80 |
80 |
|
|
pollici |
3.15 |
3.15 |
3.15 |
||
|
Spazio di prova (faccia attuatore su cella di carico) |
|
||||
|
massimo |
mm |
1575 |
1575 |
1575 |
|
|
minimo |
mm |
180 |
180 |
180 |
|
|
Valore nominale di carico dinamico del telaio |
kN |
67 |
67 |
67 |
|
|
kip |
15 |
15 |
15 |
||
|
Montaggio a pavimento |
|
Telaio imbullonato al calcestruzzo (disponibile sistema di isolamento delle vibrazioni opzionale) |
|||
|
HSM |
l/min |
Integrale al collettore dell'accumulatore, 284 lpm max. |
|||
|
Cuscinetto idrostatico dell'attuatore |
Sì |
||||
|
Corsa attuatore |
mm |
250 |
250 |
250 |
|
|
pollici |
10 |
10 |
10 |
||
|
Heavy Duty anti-rotazione |
|
Sì |
|||
|
Flusso basso di sicurezza |
|
Sì |
|||
|
Accumulatore (pressione e ritorno) |
l |
19 |
19 |
38 |
|
|
Specifiche del test di durabilità |
||||||||||
|
Massima velocità di picco continua dell'onda sinusoidale per test di durabilità |
||||||||||
|
Modello 852.25 |
|
Modello 852.50 |
|
Modello 852.67 |
||||||
|
HPU |
Potenza HZ |
M/S |
|
HPU |
Potenza HZ |
M/S |
|
HPU |
Potenza HZ |
M/S |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.5 |
|
505.20,_60_Hz |
60 |
0,3 (33,5_kN_di_carico) |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.4 |
|
505.20,_50_Hz |
60 |
0,2 (33,5_kN_di_carico) |
|
505.30 |
60 |
1.6 |
|
505.30 |
60 |
0.9 |
|
505.30 |
60 |
0,6 (33,5_kN_di_carico) |
|
505.30 |
50 |
1.3 |
|
505.30 |
50 |
0.7 |
|
505.30 |
50 |
0,4 (33,5_kN_di_carico) |
|
505.60 |
60 |
3.2 |
|
505.60 |
60 |
2 |
|
505.60 |
60 |
1,4 (33,5_kN_di_carico) |
|
505.60 |
50 |
2.9 |
|
505.60 |
50 |
1.7 |
|
505.60 |
50 |
1,1 (33,5_kN_di_carico) |
|
505.90*# |
60 |
3.2 |
|
505.90* |
60 |
3.2 |
|
505.90* |
60 |
2,2 (33,5_kN_di_carico) |
|
505.90*# |
50 |
3.2 |
|
505.90 |
50 |
2.6 |
|
505.90 |
50 |
1,7 (33,5_kN_di_carico) |
|
|
|
|
|
505.180*# |
60 |
3.6 |
|
505.180*# |
60 |
2,9 (33,5_kN_di_carico) |
|
|
|
|
|
505.180*# |
50 |
3.6 |
|
505.180*# |
50 |
2,9 (33,5_kN_di_carico) |
|
* A causa di un limite di flusso di 284 lpm con lo standard on/off HSM, è necessario un HSM 293 opzionale per soddisfare queste prestazioni. |
||||||||||
|
# Velocità massima limitata a questo carico del campione. |
||||||||||
|
Caratteristiche di test delle prestazioni |
||||||
|
Velocità di picco massima per 3 cicli di 100 mm di corsa (da picco a picco), e comando onda sinusoidale |
||||||
|
Modello 850.25 |
Modello 850.50 |
Modello 852.67 |
||||
|
4,0 m/s |
Nessun carico |
5,0 m/s |
Nessun carico |
3,8 m/s |
Nessun carico |
|
|
3,6 m/s |
Carico 5.000 N |
4,5 m/s |
Carico 5.000 N |
3,6 m/s |
Carico 10 kN |
|
|
3,0 m/s |
Carico 10.000 N |
4,0 m/s |
Carico 10.000 N |
3,1 m/s |
Carico 20 kN |
|
|
2,2 m/s |
Carico 15.000 N |
3,0 m/s |
Carico 20.000 N |
2,5 m/s |
Carico 30 kN |
|
|
1,5 m/s |
Carico 18.000 N |
1,2 m/s |
Carico 30.000 N |
1,7 m/s |
Carico 40 kN |
|
-

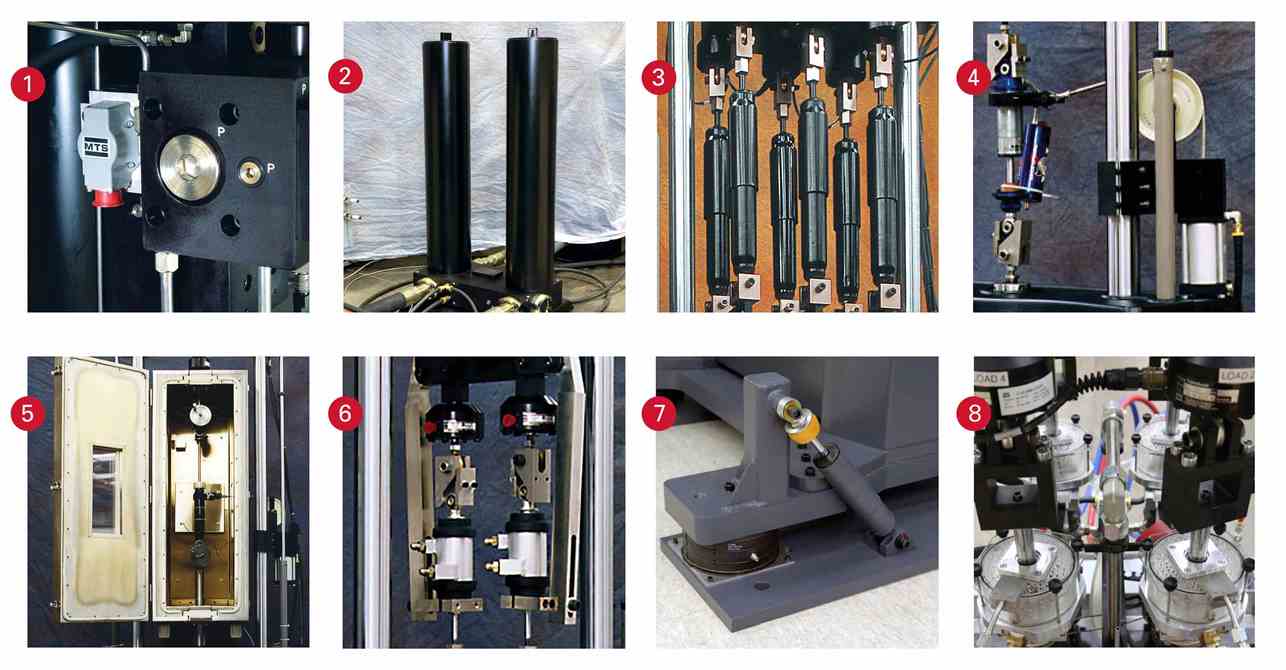

Servovalvole (modalità flusso alto e basso): Ottieni una maggiore precisione nei test a bassa velocità in modalità a basso flusso con l'aggiunta di servovalvole secondarie.
-
Accumulo personalizzato: Aumenta le prestazioni del sistema con accumulatori aggiuntivi. Il sistema può essere personalizzabile per soddisfare esigenze di test uniche.
-
Apparecchi multi-campione: Consentono di testare fino a 8 campioni contemporaneamente. I singoli trasduttori di forza per ciascun campione vengono utilizzati per fornire un'acquisizione dati accurata
-
Attuatori a carico laterale: Simula le condizioni di carico del mondo reale fornendo una forza laterale regolabile sui campioni dell'ammortizzatore.
-
Camera climatica: Testare gli ammortizzatori in condizioni reali di caldo e freddo con una camera climatica montata nel telaio di test.
-
Raffreddamento a camicia d'acqua: Riduci i tempi di fermo dei test mantenendo gli ammortizzatori entro gli intervalli di temperatura richiesti dalle specifiche di test.
-
Isolamento dalle vibrazioni: Ridurre la trasmissione della forza nel pavimento e consentire l'installazione dei sistemi di prova in strutture sensibili alle vibrazioni.
-
Custodie di Sicurezza: Configurazioni CE con PLc e PLd disponibili.
La tecnologia MTS SafeGuard conforme alla ISO 13849 utilizza un Controllore Logico Programmabile (PLC) certificato e classificato per la sicurezza per gestire tutte le funzioni e i sottosistemi di sicurezza, inclusi:
- Velocità Sicura
- Isolamento Sicuro / Spegnimento Sicuro
- Interruttore a tre posizioni (Off / Low / High)
- Valvole certificate per la sicurezza
- Cupole e recinzioni dell’area di prova
- Stop di emergenza e stop della stazione
A. 295 IHSM / Interfaccia Macchina MTS SafeGuard 275
B. Processore MTS SafeGuard 273
C. Stop di emergenza e stop della stazione
D. Interfaccia Utente MTS SafeGuard 274
- Prove di qualità produttiva
- Prove ad alta velocità
- Prove in presenza di fango e melma
- Prove di ammortizzatori Magneto-Rheologici (MR)
- Campioni invertiti o inclinati
- e altro ancora
