多軸シミュレーションテーブル （MAST） システム
6 自由度の力と動きを部品およびサブシステムに適用し、実際の多様な振動現象下での挙動を評価します。MTS の六脚システムは、多様な性能を備えた FlexTest® 制御装置と定評のある RPC® ソフトウェアを採用しており、自動車、航空宇宙、土木工学の各業界の試験ニーズに対応しています。
アプリケーション
- 耐久性
- 騒音と振動
- 振動の伝達率
- 乗り心地
- モーダル評価
- 特性評価
- 温度特性評価
- 耐震認定
試験片
- Sub-Systems
- バッテリーとバッテリー交換台車
- シート
- 車体コンポーネント
- 排気システム
- 冷却システム
- エンジンマウント
- ダッシュボードとエレクトロニクス
- 燃料タンクと貯蔵タンク
- 非構造物システム
試験規格
- AC156 耐震性試験
- ISO 12405 リチウムイオン電池試験
- ISO 13849-1
- ISO 13090-1
- ISO 2631-1
主な製品特徴
正確/再現可能な結果
高度な自由度制御と 3 変数制御技術を採用しています。
業界標準
MTS は 30 年以上にわたる多軸試験の専門知識を持ち、世界最大の多軸シミュレーションテーブルの設置台数を誇っています。
汎用
世界各地で展開され、様々な産業分野の試験要件に対応しています。
高度な安全装備
革新的な分配マニホールド技術を統合し、試験システムへの安全で予測可能な油圧流量を確保します。
モデルの比較

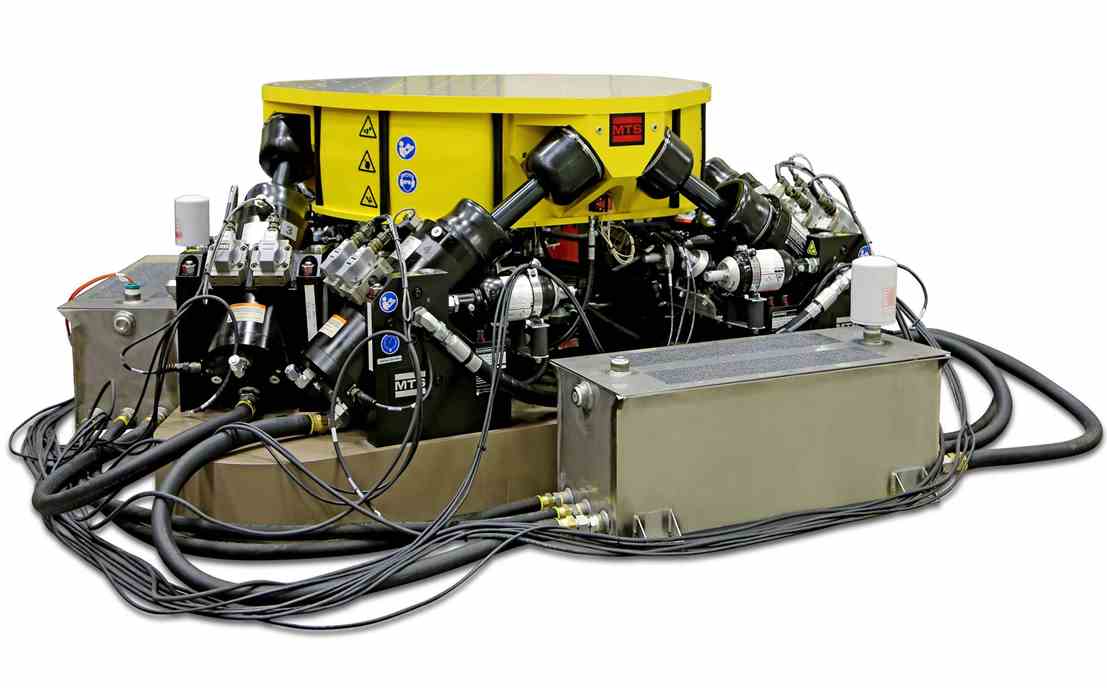

モデル 353.10
- 1 メートルの円形テーブル
- 最大 500 kg のペイロード
- 最大 500 Hz の制御帯域幅
- 耐久性アプリケーション
- NVH アプリケーション
- 環境室の統合
- 電波暗室の統合

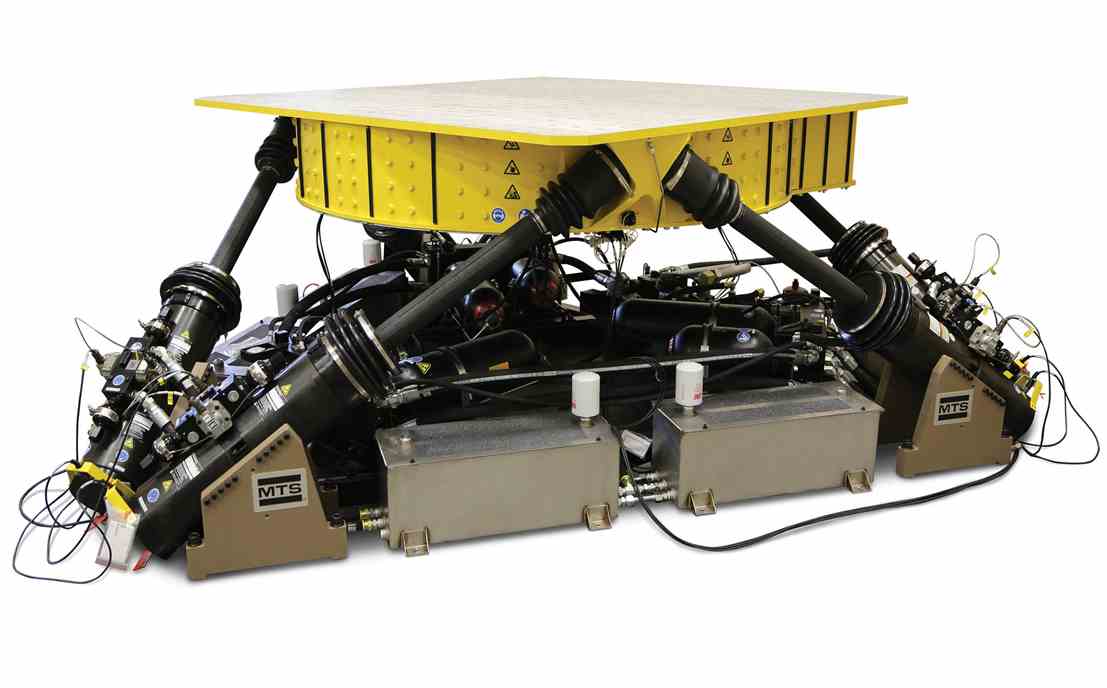

モデル 353.20
-
2 メートルの円形または 2.2 メートル角型テーブル
-
最大 1,000 kg のペイロード
-
最大 150 Hz の制御帯域幅
-
耐久性アプリケーション
-
快適な乗り心地のアプリケーション
-
環境室の統合
-
電波暗室の統合

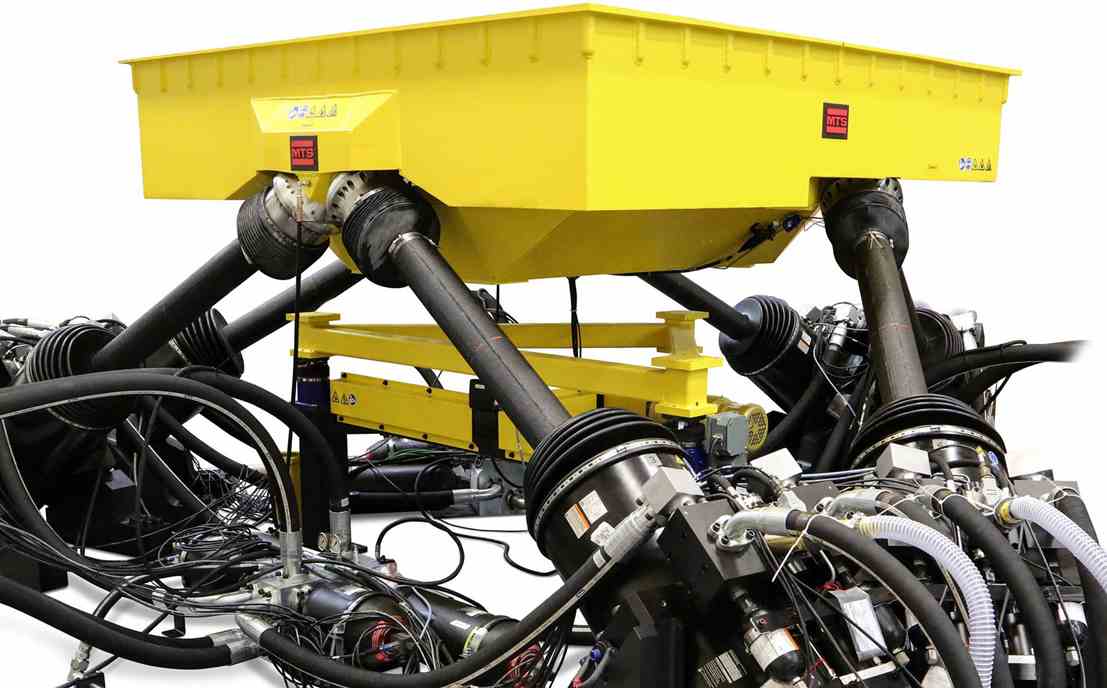

モデル 353.50
- 2.5 メートル角型テーブル
- 最大 3,000 kg のペイロード
- 最大 100 Hz の制御帯域幅
- 高耐久性
- 耐震

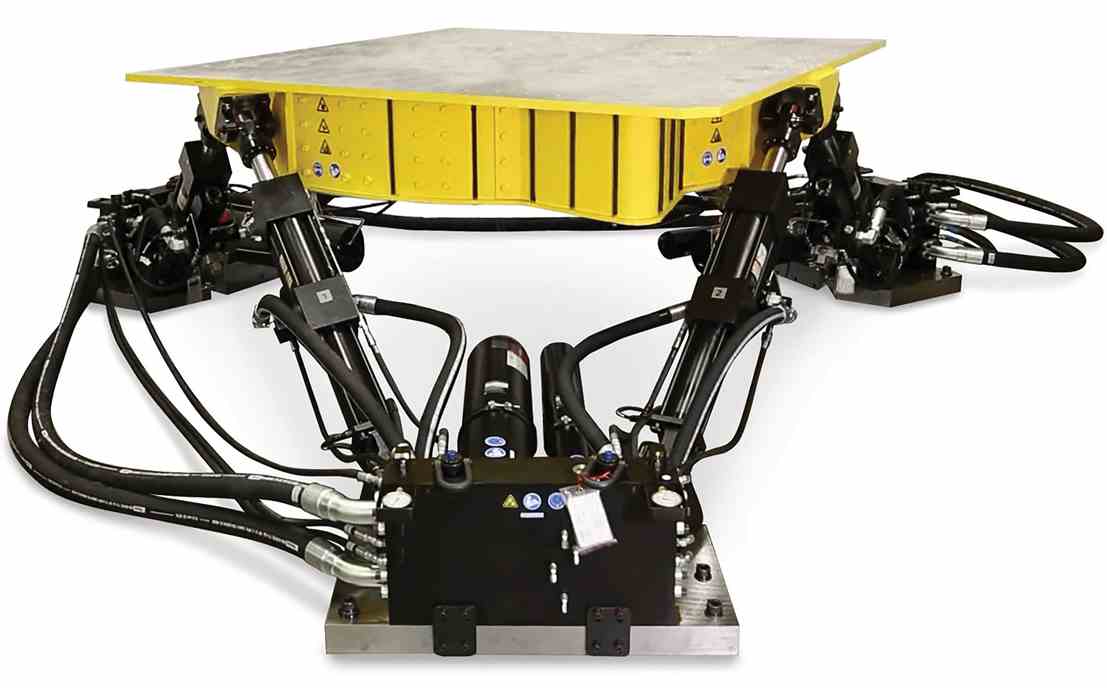

モデル 354.20
-
2 メートルの円形または 2.2 メートル角型テーブル
-
最大 2,000 kg のペイロード
-
最大 100 Hz の制御帯域幅
-
高耐久性
-
耐震

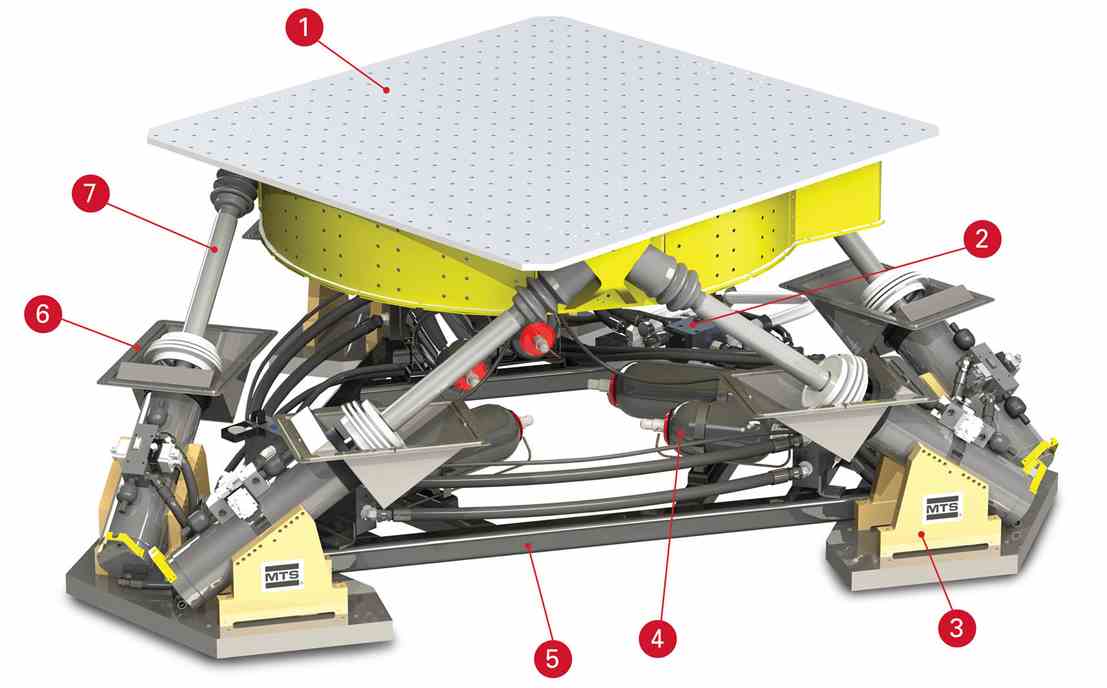

技術的概要
- テーブル
- 統合された油圧制御マニホールドとオプションのアイソレータ
- 固定式アクチュエータアセンブリ
- クローズドカップル式アキュムレータ
- マウントフレーム
- チャンバーフロアインターフェース (オプション)
- スイベルおよびストラットアセンブリ

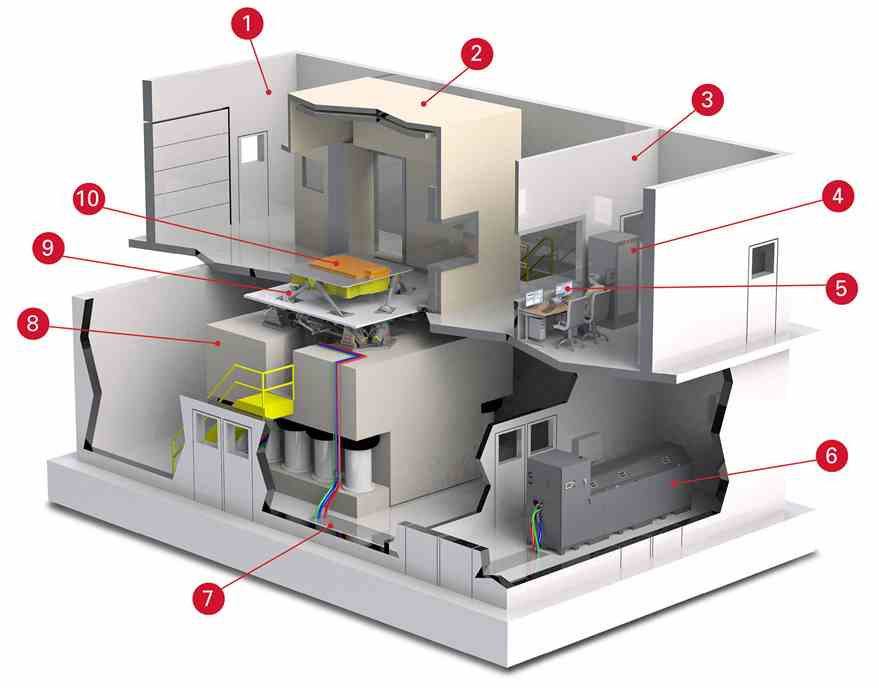

- 試験セル
- 環境室
- 制御室
- FlexTest コントローラ
- RPC Pro ソフトウェア
- SilentFlo 油圧電源ユニット
- ハードライン
- 震動質量
- MAST システム
- リチウムイオン電池の試料片
|
単位 |
353.10 |
|
|
テーブルサイズ |
mm |
1.0 直径 |
|
ft |
3.3 直径 |
|
|
シミュレーション周波数 （むき出しのテーブル） |
Hz |
0.8-500 |
|
シミュレーション周波数 （最大ペイロード） |
Hz |
0.8-250 |
|
最大ペイロード |
kg |
500 |
|
lbs |
1102 |
|
|
テーブル取付パターン |
mm |
100 x 100 |
|
in |
3.94 x 3.94 |
|
|
アクチュエータのピーク力 172 bar - 353.10 |
kN |
22.2 |
|
kip |
5.0 |
|
|
直線変位 |
||
|
垂直 （Z） |
± mm |
36 |
|
± in |
1.42 |
|
|
横方向 （Y） |
± mm |
31 |
|
± in |
1.22 |
|
|
縦方向（X） |
± mm |
35 |
|
± in |
1.38 |
|
|
角度変位 |
||
|
ロール |
± deg |
4.6 |
|
ピッチ |
± deg |
4.1 |
|
ヨー |
± deg |
3.5 |
|
リニア方向の速度 |
||
|
垂直 （Z） |
mm/s |
950 |
|
in/s |
37.4 |
|
|
横方向 （Y） |
mm/s |
850 |
|
in/s |
33.47 |
|
|
縦方向（X） |
mm/s |
850 |
|
in/s |
33.47 |
|
|
角速度 |
||
|
ロール |
deg/s |
140 |
|
ピッチ |
deg/s |
130 |
|
ヨー |
deg/s |
105 |
|
線形加速度 （むき出しのテーブル） |
||
|
垂直 （Z） |
g |
27.0 |
|
横方向 （Y） |
g |
19.5 |
|
縦方向（X） |
g |
21.0 |
|
線形加速度 （最大ペイロード） |
||
|
垂直 （Z） |
g |
10.0 |
|
横方向 （Y） |
g |
7.0 |
|
縦方向（X） |
g |
7.8 |
|
単位 |
353.20 |
353.20 |
|
|
テーブルサイズ |
mm |
2.0 直径 |
2.2 x 2.2 |
|
ft |
6.8 直径 |
7.2 x 7.2 |
|
|
シミュレーション周波数 （むき出しのテーブル） |
Hz |
0.8-150 |
0.8-150 |
|
シミュレーション周波数 （最大ペイロード） |
Hz |
0.8-100 |
0.8-100 |
|
最大ペイロード |
kg |
680 |
680 |
|
lbs |
1499 |
1499 |
|
|
テーブル取付パターン |
mm |
100 x 100 |
100 x 100 |
|
in |
3.94 x 3.94 |
3.94 x 3.94 |
|
|
アクチュエータのピーク力 172 bar - 353.10 |
kN |
70.6 |
70.6 |
|
kip |
15.9 |
15.9 |
|
|
直線変位 |
|||
|
垂直 （Z） |
± mm |
145 |
145 |
|
± in |
5.71 |
5.71 |
|
|
横方向 （Y） |
± mm |
115 |
115 |
|
± in |
4.53 |
4.53 |
|
|
縦方向（X） |
± mm |
130 |
130 |
|
± in |
5.12 |
5.12 |
|
|
角度変位 |
|||
|
ロール |
± deg |
8.5 |
8.5 |
|
ピッチ |
± deg |
7.5 |
7.5 |
|
ヨー |
± deg |
6 |
6 |
|
リニア方向の速度 |
|||
|
垂直 （Z） |
mm/s |
1200 |
1200 |
|
in/s |
47.24 |
47.24 |
|
|
横方向 （Y） |
mm/s |
900 |
900 |
|
in/s |
35.43 |
35.43 |
|
|
縦方向（X） |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
角速度 |
|||
|
ロール |
deg/s |
78 |
78 |
|
ピッチ |
deg/s |
70 |
70 |
|
ヨー |
deg/s |
50 |
50 |
|
線形加速度 （むき出しのテーブル） |
|||
|
垂直 （Z） |
g |
18.1 |
16.0 |
|
横方向 （Y） |
g |
14.1 |
12.5 |
|
縦方向（X） |
g |
16.7 |
14.8 |
|
線形加速度 （最大ペイロード） |
|||
|
垂直 （Z） |
g |
11.1 |
10.3 |
|
横方向 （Y） |
g |
8.6 |
8.0 |
|
縦方向（X） |
g |
10.2 |
9.5 |
|
単位 |
353.20 HP |
353.20 HP |
|
|
テーブルサイズ |
mm |
2.0 直径 |
2.2 x 2.2 |
|
ft |
6.8 直径 |
7.2 x 7.2 |
|
|
シミュレーション周波数 （むき出しのテーブル） |
Hz |
0.8-150 |
0.8-150 |
|
シミュレーション周波数 （最大ペイロード） |
Hz |
0.8-100 |
0.8-100 |
|
最大ペイロード |
kg |
1000 |
1000 |
|
lbs |
2205 |
2205 |
|
|
テーブル取付パターン |
mm |
100 x 100 |
100 x 100 |
|
in |
3.94 x 3.94 |
3.94 x 3.94 |
|
|
アクチュエータのピーク力 172 bar - 353.10 |
kN |
70.6 |
70.6 |
|
kip |
15.9 |
15.9 |
|
|
直線変位 |
|||
|
垂直 （Z） |
± mm |
140 |
140 |
|
± in |
5.51 |
5.51 |
|
|
横方向 （Y） |
± mm |
110 |
110 |
|
± in |
4.33 |
4.33 |
|
|
縦方向（X） |
± mm |
125 |
125 |
|
± in |
4.92 |
4.92 |
|
|
角度変位 |
|||
|
ロール |
± deg |
8 |
8 |
|
ピッチ |
± deg |
7 |
7 |
|
ヨー |
± deg |
5.5 |
5.5 |
|
リニア方向の速度 |
|||
|
垂直 （Z） |
mm/s |
1200 |
1200 |
|
in/s |
47.24 |
47.24 |
|
|
横方向 （Y） |
mm/s |
900 |
900 |
|
in/s |
35.43 |
35.43 |
|
|
縦方向（X） |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
角速度 |
|||
|
ロール |
deg/s |
78 |
78 |
|
ピッチ |
deg/s |
70 |
70 |
|
ヨー |
deg/s |
50 |
50 |
|
線形加速度 （むき出しのテーブル） |
|||
|
垂直 （Z） |
g |
18.1 |
16.0 |
|
横方向 （Y） |
g |
14.1 |
12.5 |
|
縦方向（X） |
g |
16.7 |
14.8 |
|
線形加速度 （最大ペイロード） |
|||
|
垂直 （Z） |
g |
9.4 |
8.8 |
|
横方向 （Y） |
g |
7.3 |
6.8 |
|
縦方向（X） |
g |
8.7 |
8.1 |
|
単位 |
353.50 |
|
|
テーブルサイズ |
mm |
2.5 x 2.5 |
|
ft |
8.2 x 8.2 |
|
|
シミュレーション周波数 （むき出しのテーブル） |
Hz |
0.8-100 |
|
シミュレーション周波数 （最大ペイロード） |
Hz |
0.8-100 |
|
最大ペイロード |
kg |
3000 |
|
lbs |
6600 |
|
|
テーブル取付パターン |
mm |
200 x 200 |
|
in |
7.9 x 7.9 |
|
|
アクチュエータのピーク力 172 bar - 353.10 |
kN |
250 |
|
kip |
56.2 |
|
|
直線変位 |
||
|
垂直 （Z） |
± mm |
164 |
|
± in |
6.46 |
|
|
横方向 （Y） |
± mm |
170 |
|
± in |
6.69 |
|
|
縦方向（X） |
± mm |
200 |
|
± in |
7.87 |
|
|
角度変位 |
||
|
ロール |
± deg |
10 |
|
ピッチ |
± deg |
10 |
|
ヨー |
± deg |
8.4 |
|
リニア方向の速度 |
||
|
垂直 （Z） |
mm/s |
2180 |
|
in/s |
85.83 |
|
|
横方向 （Y） |
mm/s |
1800 |
|
in/s |
70.87 |
|
|
縦方向（X） |
mm/s |
1740 |
|
in/s |
68.5 |
|
|
角速度 |
||
|
ロール |
deg/s |
110 |
|
ピッチ |
deg/s |
110 |
|
ヨー |
deg/s |
90 |
|
線形加速度 （むき出しのテーブル） |
||
|
垂直 （Z） |
g |
16.0 |
|
横方向 （Y） |
g |
8.5 |
|
縦方向（X） |
g |
7.5 |
|
線形加速度 （最大ペイロード） |
||
|
垂直 （Z） |
g |
9.5 |
|
横方向 （Y） |
g |
5.5 |
|
縦方向（X） |
g |
6.0 |
|
単位 |
354.20 |
|
|
テーブルサイズ |
mm |
2.2 x 2.2 |
|
ft |
7.2 x 7.2 |
|
|
シミュレーション周波数 （むき出しのテーブル） |
Hz |
0.8-100 |
|
シミュレーション周波数 （最大ペイロード） |
Hz |
0.8-100 |
|
最大ペイロード |
kg |
2000 |
|
lbs |
4409 |
|
|
テーブル取付パターン |
mm |
100 x 100 |
|
in |
3.94 x 3.94 |
|
|
アクチュエータのピーク力 172 bar - 353.10 |
kN |
67 |
|
kip |
15.1 |
|
|
直線変位 |
||
|
垂直 （Z） |
± mm |
140 |
|
± in |
5.51 |
|
|
横方向 （Y） |
± mm |
110 |
|
± in |
4.33 |
|
|
縦方向（X） |
± mm |
125 |
|
± in |
4.92 |
|
|
角度変位 |
||
|
ロール |
± deg |
9 |
|
ピッチ |
± deg |
8 |
|
ヨー |
± deg |
6 |
|
リニア方向の速度 |
||
|
垂直 （Z） |
mm/s |
1700 |
|
in/s |
66.93 |
|
|
横方向 （Y） |
mm/s |
1300 |
|
in/s |
51.18 |
|
|
縦方向（X） |
mm/s |
1350 |
|
in/s |
53.15 |
|
|
角速度 |
||
|
ロール |
deg/s |
78 |
|
ピッチ |
deg/s |
70 |
|
ヨー |
deg/s |
50 |
|
線形加速度 （むき出しのテーブル） |
||
|
垂直 （Z） |
g |
15.9 |
|
横方向 （Y） |
g |
11.6 |
|
縦方向（X） |
g |
12.8 |
|
線形加速度 （最大ペイロード） |
||
|
垂直 （Z） |
g |
6.0 |
|
横方向 （Y） |
g |
4.2 |
|
縦方向（X） |
g |
4.8 |
|
単位 |
353.10 |
353.20 |
353.20 HP |
353.20 |
353.20 HP |
353.50 |
354.20 |
|
|
テーブルサイズ |
mm |
1.0 直径 |
2.0 直径 |
2.0 直径 |
2.2 x 2.2 |
2.2 x 2.2 |
2.5 x 2.5 |
2.2 x 2.2 |
|
ft |
3.3 直径 |
6.8 直径 |
6.8 直径 |
7.2 x 7.2 |
7.2 x 7.2 |
8.2 x 8.2 |
7.2 x 7.2 |
|
|
シミュレーション周波数 （むき出しのテーブル） |
Hz |
0.8-500 |
0.8-150 |
0.8-150 |
0.8-150 |
0.8-150 |
0.8-100 |
0.8-100 |
|
シミュレーション周波数 （最大ペイロード） |
Hz |
0.8-250 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
|
最大ペイロード |
kg |
500 |
680 |
1000 |
680 |
1000 |
3000 |
2000 |
|
lbs |
1102 |
1499 |
2205 |
1499 |
2205 |
6600 |
4409 |
|
|
テーブル取付パターン |
mm |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
200 x 200 |
100 x 100 |
|
in |
3.94 x 3.94 |
3.94 x 3.94 |
3.94 x 3.94 |
3.94 x 3.94 |
3.94 x 3.94 |
7.9 x 7.9 |
3.94 x 3.94 |
|
|
アクチュエータのピーク力 172 bar - 353.10 |
kN |
22.2 |
70.6 |
70.6 |
70.6 |
70.6 |
250 |
67 |
|
kip |
5.0 |
15.9 |
15.9 |
15.9 |
15.9 |
56.2 |
15.1 |
|
|
直線変位 |
||||||||
|
垂直 （Z） |
± mm |
36 |
145 |
140 |
145 |
140 |
164 |
140 |
|
± in |
1.42 |
5.71 |
5.51 |
5.71 |
5.51 |
6.46 |
5.51 |
|
|
横方向 （Y） |
± mm |
31 |
115 |
110 |
115 |
110 |
170 |
110 |
|
± in |
1.22 |
4.53 |
4.33 |
4.53 |
4.33 |
6.69 |
4.33 |
|
|
縦方向（X） |
± mm |
35 |
130 |
125 |
130 |
125 |
200 |
125 |
|
± in |
1.38 |
5.12 |
4.92 |
5.12 |
4.92 |
7.87 |
4.92 |
|
|
角度変位 |
||||||||
|
ロール |
± deg |
4.6 |
8.5 |
8 |
8.5 |
8 |
10 |
9 |
|
ピッチ |
± deg |
4.1 |
7.5 |
7 |
7.5 |
7 |
10 |
8 |
|
ヨー |
± deg |
3.5 |
6 |
5.5 |
6 |
5.5 |
8.4 |
6 |
|
リニア方向の速度 |
||||||||
|
垂直 （Z） |
mm/s |
950 |
1200 |
1200 |
1200 |
1200 |
2180 |
1700 |
|
in/s |
37.4 |
47.24 |
47.24 |
47.24 |
47.24 |
85.83 |
66.93 |
|
|
横方向 （Y） |
mm/s |
850 |
900 |
900 |
900 |
900 |
1800 |
1300 |
|
in/s |
33.47 |
35.43 |
35.43 |
35.43 |
35.43 |
70.87 |
51.18 |
|
|
縦方向（X） |
mm/s |
850 |
1000 |
1000 |
1000 |
1000 |
1740 |
1350 |
|
in/s |
33.47 |
39.37 |
39.37 |
39.37 |
39.37 |
68.5 |
53.15 |
|
|
角速度 |
||||||||
|
ロール |
deg/s |
140 |
78 |
78 |
78 |
78 |
110 |
78 |
|
ピッチ |
deg/s |
130 |
70 |
70 |
70 |
70 |
110 |
70 |
|
ヨー |
deg/s |
105 |
50 |
50 |
50 |
50 |
90 |
50 |
|
線形加速度 （むき出しのテーブル） |
||||||||
|
垂直 （Z） |
g |
27.0 |
18.1 |
18.1 |
16.0 |
16.0 |
16.0 |
15.9 |
|
横方向 （Y） |
g |
19.5 |
14.1 |
14.1 |
12.5 |
12.5 |
8.5 |
11.6 |
|
縦方向（X） |
g |
21.0 |
16.7 |
16.7 |
14.8 |
14.8 |
7.5 |
12.8 |
|
線形加速度 （最大ペイロード） |
||||||||
|
垂直 （Z） |
g |
10.0 |
11.1 |
9.4 |
10.3 |
8.8 |
9.5 |
6.0 |
|
横方向 （Y） |
g |
7.0 |
8.6 |
7.3 |
8.0 |
6.8 |
5.5 |
4.2 |
|
縦方向（X） |
g |
7.8 |
10.2 |
8.7 |
9.5 |
8.1 |
6.0 |
4.8 |
投資を最大限に活用する
当社の専門家がいつでもお客様の設定および運用をお手伝いします。
関連製品、部品またはアクセサリ
RPC® Connect Software
FlexTest®コントローラ
モデル 814 スピンねじれシステム
ステアリング試験システム
シリーズ 295 油圧サービスマニホールド
SilentFlo™ 515 油圧動力ユニット（HPU）
他の製品をお探しですか？
ソリューションファインダーへ移動今すぐMTS担当者に連絡してください
お見積りまたは詳細情報をご希望ですか？私たちはあなたを助けるためにここにいます。 見積を取るリソース
