鉄筋試験ソリューション

鉄筋試験
世界的に高品質な鉄筋が求められていることから、高精度な試験が求められています。

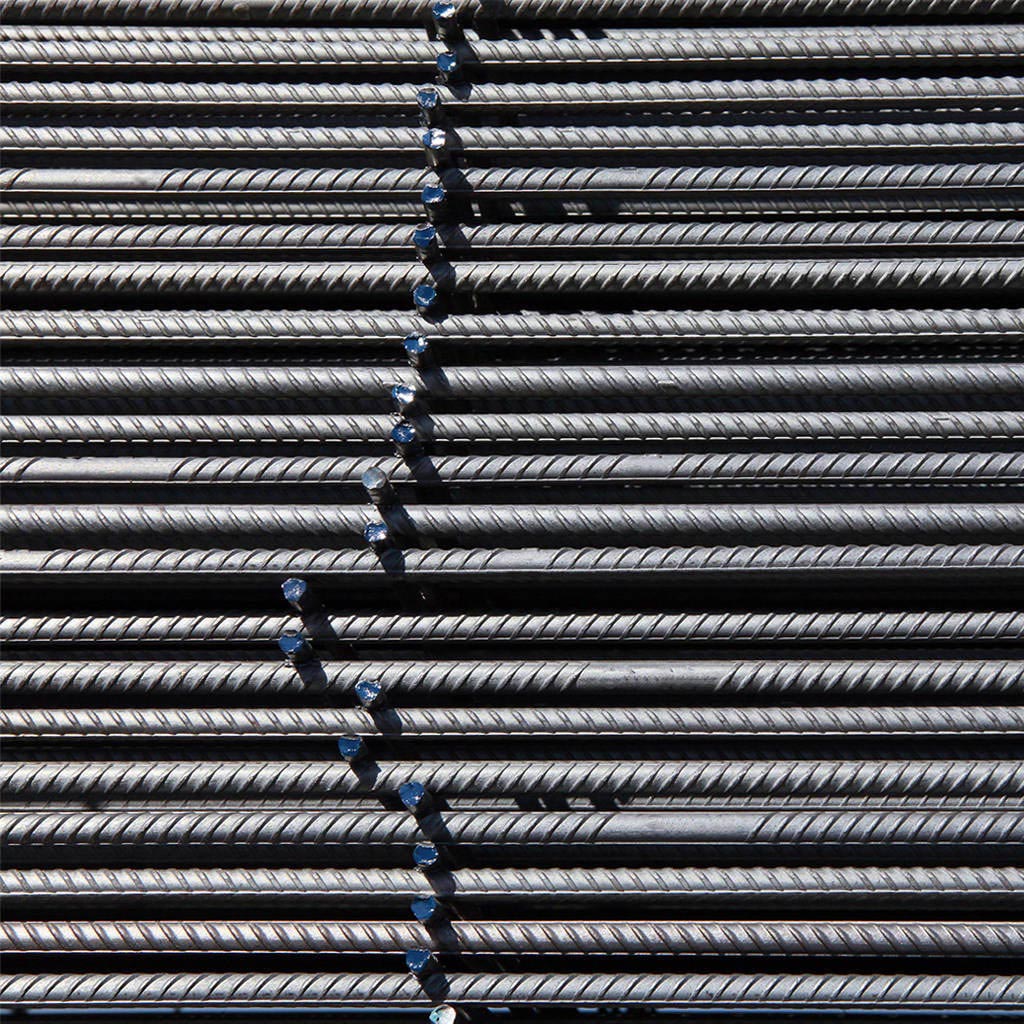

世界的な建築物の需要の高まりに伴い、高品質な建築資材が求められています。鉄筋または補強バーは、構造物のコンクリートの引張強度を向上させるために使われている、需要の高い材料です。鉄筋とコンクリートは熱膨張特性が似ているため、構造物を補強するための材料として選ばれています。大半の鉄筋は畝状の炭素鋼製で、様々なサイズと等級があります。現在、材料やコーティングの進化により、高強度で汎用性の高い鉄筋オプションが生み出されていますが、一方でテストには新たな課題があります。



鉄筋試験には複数の課題があり、定評のある厳格な基準を満たす必要があります。鉄筋試験において最大の懸念のひとつは、試験片の非標準的な形状です。多くの場合、鉄筋は大きなコイル状で保管され、サイズに合わせて切断されます。そのため、試験前に試験片をまっすぐにする必要がありますが、多少の湾曲が残る場合があります。鉄筋の表面はコンクリートとの密着性を高めるために畝状になっていて、構造的な安定性は優れていますが、試験の観点からすると、この凹凸のある表面は試料を掴むのに不便です。



使用するコーティングも課題のひとつです。コーティングが施された鉄筋は腐食に対する保護効果は高いものの、表面が滑りやすく適切なグリップが難しくなります。さらに、一部の最終用途ではコンクリート内に構造形状を作るために鉄筋を曲げるため、曲げ強度の試験も行う必要があります。他にも、鉄筋試験における懸念には、システムや試験担当者への潜在的なダメージを最小限に抑えるために予測が必要な激しい故障も挙げられます。



鉄筋には様々なサイズとグレードがあります。グレードは最小降伏強度に相当し、例えばグレード 280 は最小降伏強度が 280MPa、同様にグレード 40 は最小降伏強度が 40,000psi です。サイズは直径で測定され、標準的な単位で提供されています。鉄筋試験片のサイズとグレードによって、試験機に必要な力の容量が決まります。少ない量の高強度の鉄筋で意図した構造安定性を生み出すことができるため、グレードが高い鉄筋の人気が高くなっています。





鉄筋グレード

280

420

520

降伏/引張強度(MPa)

280

500

420

620

520

790

メートル法

直径(mm)

面積(mm2)

最小降伏力(kN)

最小引張力(kN)

最小降伏力(kN)

最小引張力(kN)

最小降伏力(kN)

最小引張力(kN)

6

6

28.3

7.9

14.1

11.9

17.5

14.7

22.3

8

8

50.3

14.1

25.1

21.1

31.2

26.1

39.7

10

10

78.5

22.0

39.3

33.0

48.7

40.8

62.0

12

12

113.1

31.7

56.5

47.5

70.1

58.8

89.3

14

14

153.9

43.1

77.0

64.7

95.4

80.0

121.6

16

16

201.1

56.3

100.5

84.4

124.7

104.6

158.8

20

20

314.2

88.0

157.1

131.9

194.8

163.4

248.2

25

25

490.9

137.4

245.4

206.2

304.3

255.3

387.8

28

28

615.8

172.4

307.9

258.6

381.8

320.2

486.4

32

32

804.2

225.2

402.1

337.8

498.6

418.2

635.4

40

40

1256.6

351.9

628.3

527.8

779.1

653.5

992.7

50

50

1963.5

549.8

981.7

824.7

1217.4

1021.0

1551.2

 メートル法の鉄筋の計算は概算であり、必要な万能試験機(UTM)の容量を推定するための目安となります。



鉄筋グレード

40

60

75

降伏/引張強度(ksi)

40

70

60

90

75

100

US/ソフトウェアメトリック

直径(in)

エリア(in2)

最小降伏力(kip)

最小引張力(kip)

最小降伏力(kip)

最小引張力(kip)

最小降伏力(kip)

最小引張力(kip)

3 / 10

0.375

0.110

4.4

7.7

6.6

9.9

8.3

11.0

4 / 13

0.500

0.200

8.0

14.0

12.0

18.0

15.0

20.0

5 / 16

0.625

0.310

12.4

21.7

18.6

27.9

23.3

31.0

6 / 19

0.750

0.440

17.6

30.8

26.4

39.6

33.0

44.0

7 / 22

0.875

0.600

24.0

42.0

36.0

54.0

45.0

60.0

8 / 25

1.000

0.790

31.6

55.3

47.4

71.1

59.3

79.0

9 / 29

1.128

1.000

40.0

70.0

60.0

90.0

75.0

100.0

10 / 32

1.270

1.270

50.8

88.9

76.2

114.3

95.3

127.0

11 / 36

1.410

1.560

62.4

109.2

93.6

140.4

117.0

156.0

14 / 43

1.693

2.250

90.0

157.5

135.0

202.5

168.8

225.0

18 / 57

2.257

4.000

160.0

280.0

240.0

360.0

300.0

400.0

 メートル法の鉄筋の計算は概算であり、必要な万能試験機(UTM)の容量を推定するための目安となります。

MTS では、お客様の鉄筋試験のニーズを満たすためにいくつかのオプションを提供しています。MTS Criterion シリーズと Exceed シリーズ 45 電気機械式万能試験機では、最大 600 kN までの引張試験を手頃な価格で実施できます。 もっと大きな力での鉄筋試験用に、MTS は荷重容量 1.2MN と2.5 MN 以上のモデル 311 シリーズをご用意しています。MTS Landmark 試験装置は静的試験と動的試験の両方に使用でき、最高の安全性能レベルに設定できます。これらの MTS システムは、圧縮・曲げ試験にも対応しています。

MTS は、ASTM A370、ASTM A615、ISO 15630-1、EN 10002-1、ISO 6892-1、ASTM E8M など一般的な規格に対する試験用のソフトウェアテンプレートを使って鉄筋試験片の試験を簡単に実施できるようにしました。試験片の滑りの問題に対処するために、MTS では様々なグリップ、試験片インターフェース、曲げ治具をご用意しています。また、MTS では凹凸がある試験片の表面を滑らずに掴むことができるクリップ式伸縮計と、ビデオ伸縮計の両方を提供しています。MTSは、鉄筋カプラー試験用のソリューションも提供できます。



MTS との提携で、長年の試験経験と特定の土木構造物の専門知識を活用できます。MTS は構造物試験のアプリケーションに精通しており、サンプルサイズ、試験規格、試験の種類に応じてお客様のニーズに合ったソリューションを提供します。信頼性の高い負荷フレーム、標準化されたソフトウェアテンプレート、このアプリケーション専用のアクセサリなど、MTS は鉄筋試験の品質と速度を向上させる包括的なソリューションを提供します。最適な構成については、MTS の担当者にご相談ください。

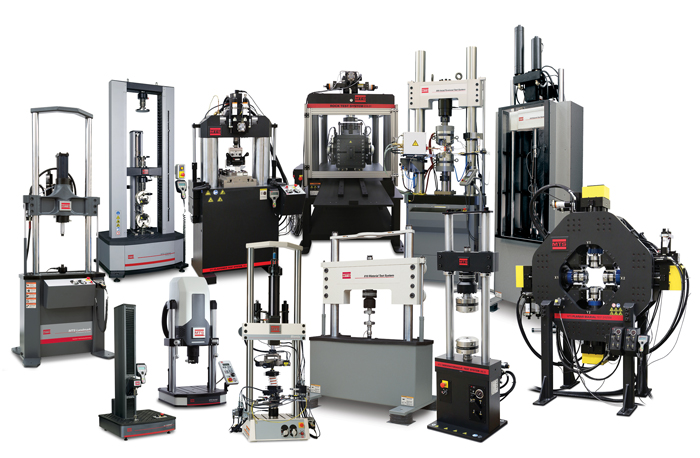

材料システム

MTS の鉄筋試験用負荷フレーム、グリップ、治具、伸縮計の詳細をご覧ください。

材料試験ソリューション
