Morsetti idraulici a cuneo serie 647 per tutte le temperature

I morsetti per tutte le temperature della serie 647 possono essere utilizzati all'interno di una camera ambientale a temperature fino a 1000 °F (540 °C). Sono disponibili due modelli: uno con un intervallo da –130 a 315 °C (da –200 °F a +600 °F) e l'altro da –130 a 540 °C (da –200 °F a +1000 °F).

Applicazioni

Campioni di test

Standard di test

ASTM D3039
ASTM D3518
ASTM E21
ASTM E517
ASTM E646
ASTM E8-E8M
ISO 10113
ISO 10275
ISO 6892-1
ISO 6892-2
ISO 14129
ISO 527-4
ISO 527-5
EN 2561
EN 2597
EN 6031

Vedi tutte le informazioni sul prodotto Richiedi un preventivo

Caratteristiche principali del prodotto

Cambio rapido del campione

L'apertura e la chiusura a distanza consentono di cambiare rapidamente i campioni

Precisione

I bassi gradienti termici riducono al minimo il rischio di stress termico sul campione

Pressione regolabile

La pressione idraulica può essere regolata, consentendo di utilizzarle per testare una varietà di materiali

Selezione multipla di cunei

È disponibile un'ampia varietà di cunei per soddisfare i requisiti di prova

Informazioni generali sul prodotto

Morsetti di precisione e facili da caricare per un'ampia gamma di applicazioni di trazione e fatica

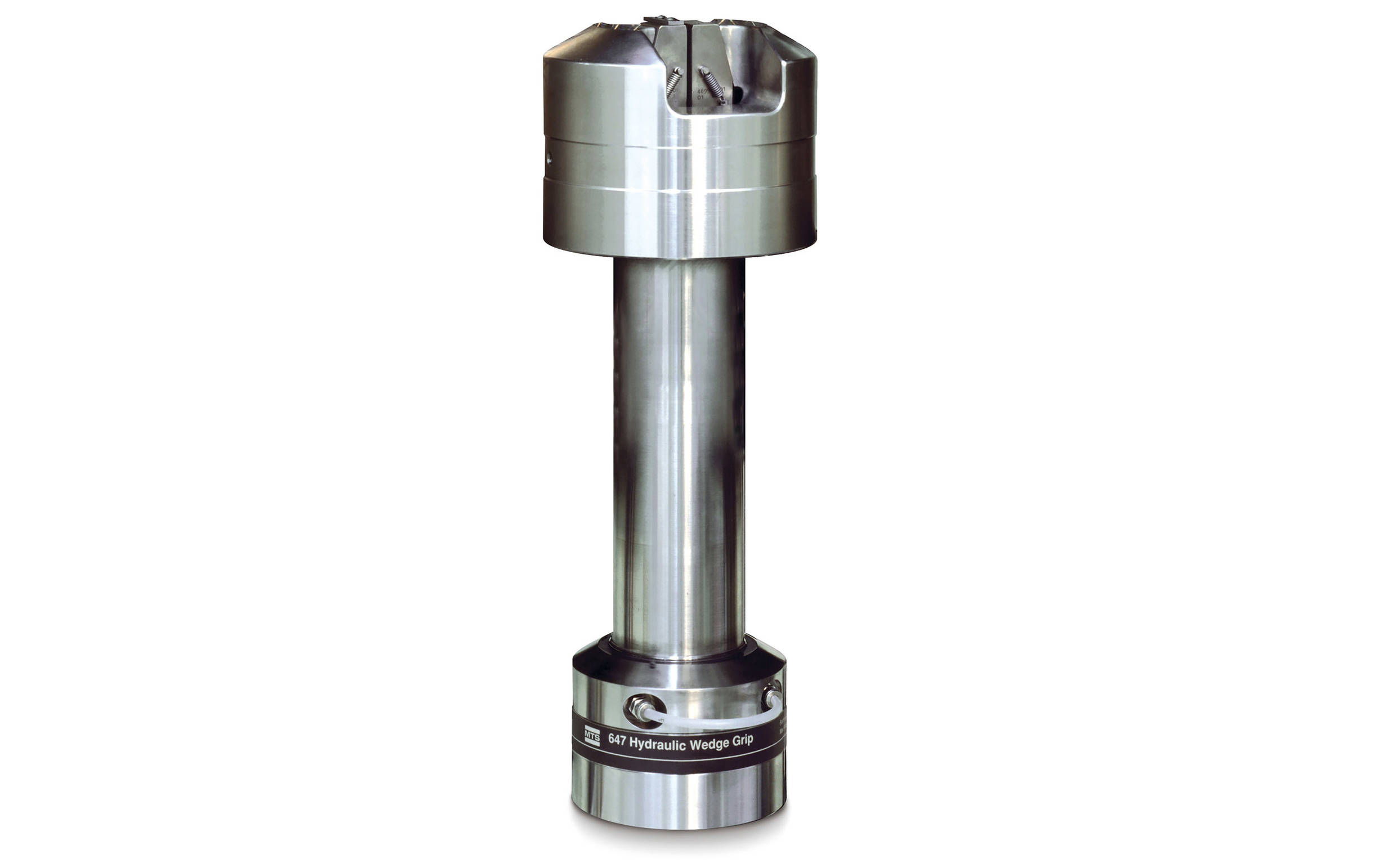

I morsetti per tutte le temperature della serie 647 offrono tutti i vantaggi della nostra famosa serie 647 di cunei idraulici con un design che permette l'utilizzo all'interno di una camera ambientale a temperature fino a 1000 °F (540 °C). Sono disponibili due modelli: uno con un intervallo da –130 a 315 °C (da –200 °F a +600 °F) e l'altro da –130 a 540 °C (da –200 °F a +1000 °F). Questi morsetti vengono aperti e chiusi a distanza, quindi non è necessario il raffreddamento prima di cambiare i campioni. Il cambio rapido del campione può essere effettuato senza toccare il dispositivo di presa a caldo. Inoltre, poiché la testa del morsetto opera all'interno della camera, alle temperature di prova, i gradienti termici tra il morsetto e il campione sono ridotti al minimo. Quando questi morsetti vengono utilizzati all'interno di una camera ambientale MTS, è possibile ottenere gradienti fino a ±3 °F (1,6 °C).

Come con tutti i morsetti idraulici MTS, questi forniscono una forza di presa costante e regolabile, indipendentemente dai carichi di prova applicati. Questa consistenza previene lo scivolamento del campione o il danneggiamento dei campioni morbidi durante il test. Quando vengono azionate, tutte le parti mobili dei morsetti sono bloccate idraulicamente in posizione in modo che il campione possa passare dalla piena tensione alla piena compressione senza gioco.

I cunei per questi morsetti sono disponibili in molte configurazioni per testare campioni sia piatti che rotondi. Per ridurre al minimo i potenziali danni all'asta del campione, è possibile ordinare i nostri cunei piatti con finitura Surfalloy™ opzionale. Questo rivestimento superficiale ruvido in carburo di tungsteno fornisce una presa salda anche dei compositi più fragili per fornire una caratterizzazione del materiale più accurata e ripetibile.

MORSETTI IDRAULICI A CUNEO SERIE 647 PER TUTTE LE TEMPERATURE

Specifiche

MODELLO

INTERVALLO
TEMPERATURA

CAPACITÀ FORZA
NOMINALE DINAMICA

CAPACITÀ FORZA
NOMINALE MONOTONICA

PESO SUPERIORE

PESO INFERIORE

DIMENSIONE VITE

647.02A-31

da –200 a 600 °F

5.5 kip

7.0 kip

31 lb

36 lb

1/2-20

647.02A-32

da –130 a 315 °C

25 kN

31 kN

14 kg

17 kg

M12 x 1.25

647.02A-51

da –200 a 1000 °F

5.5 kip

7.0 kip

31 lb

36 lb

1/2-20

647.02A-52

da –130 a 540 °C

25 kN

31 kN

14 kg

17 kg

M12 x 1.25

647.10A-31

da –200 a 600°F

22 kip

27 kip

125 lb

142 lb

1-14

647.10A-32

da –130 a 315°C

100 kN

120 kN

57 kg

65 kg

M27 x 2

647.10A-51

da –200 a 1000°F

22 kip

27 kip

125 lb

142 lb

1-14

647.10A-52

da –130 a 540°C

100 kN

120 kN

57 kg

65 kg

M27 x 2

647.25A-31

da –200 a 600°F

55 kip

75 kip

269 lb

289 lb

1-1/2-12

647.25A-32

da –130 a 315°C

250 kN

333 kN

122 kg

131 kg

M36 x 2

647.25A-51

da –200 a 1000°F

55 kip

75 kip

269 lb

289 lb

1-1/2-12

647.25A-52

da –130 a 540°C

250 kN

333 kN

122 kg

131 kg

M36 x 2

Nota: I pesi dei morsetti cambierebbero con diverse lunghezze di estensione. Per ulteriori informazioni, rivolgersi a MTS.

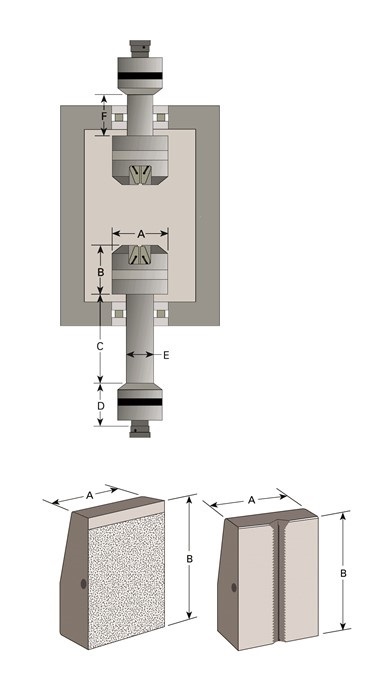

Dimensioni

Numero modello

647.02

114 mm
(4.5 in)

112 mm
(4.4 in)

267 mm
(10.5 in)

Da 94 a 112 mm
(da 3.8 a 4.4 in)

66 mm
(2.6 in)

150 mm
(5.9 in)

647.1

203 mm
(8.0 in)

160 mm
(6.3 in)

297 mm
(11.7 in)

Da 117 a 132 mm
(Da 4.6 a 5.2 in)

99 mm
(3.9 in)

155 mm
(6.1 in)

647.25

267 mm
(10.5 in)

226 mm
(8.9 in)

285 mm
(11.2 in)

Da 142 a 168 mm
(Da 5.6 a 6.6 in)

122 mm
(4.8 in)

165 mm
(6.5 in)

* Nota: sono disponibili altre lunghezze di estensione per i morsetti. Per ulteriori informazioni, rivolgersi a MTS.

Selezione dei cunei

MODELLO MORSETTO

FORMA DEL CUNEO

DIAMETRO O SPESSORE DEL CAMPIONE
(V)*
POLLICI

DIAMETRO O SPESSORE DEL CAMPIONE
(V)*
MILLIMETRI

DIMENSIONI CUNEO
A

DIMENSIONI CUNEO
B

647.02

Piatto

da 0 a 0,28

da 0 a 7.1

25 mm (1.0 in)

38 mm (1.5 in)

647.02

Piatto

da 0,28 a 0,57

da 7,1 a 14,4

25 mm (1.0 in)

38 mm (1.5 in)

647.02

da 0,12 a 0.32/0.37

da 3.0 a 8.1/9.4

25 mm (1.0 in)

38 mm (1.5 in)

647.02

da 0,35 a 0,43/0,60

da 8,9 a 10,9/15,2

25 mm (1.0 in)

38 mm (1.5 in)

647.1

Piatto

da 0 a 0,30

da 0 a 7,6

45 mm (1.75 in)

64 mm (2.5 in)

647.1

Piatto

da 0,28 a 0,56

da 7,1 a 14,2

45 mm (1.75 in)

64 mm (2.5 in)

647.1

da 0,23 a 0,40/0,47

da 5,84 a 10,2/11,9

45 mm (1.75 in)

64 mm (2.5 in)

647.1

da 0,43 a 0,50/0,65

da 10,9 a 12,7/16,5

45 mm (1.75 in)

64 mm (2.5 in)

647.1

Piatto

da 0,46 a 0,75

da 11,7 a 19,0

45 mm (1.75 in)

64 mm (2.5 in)

647.25

Piatto

da 0,04 a 0,47

da 1,0 a 11,9

50 mm (2.0 in)

89 mm (3.5 in)

647.25

Piatto

da 0,24 a 0,67

da 6.1 a 17.0

50 mm (2.0 in)

89 mm (3.5 in)

647.25

Piatto

da 0,59 a 1,02

da 15,0 a 25,9

50 mm (2.0 in)

89 mm (3.5 in)

647.25

da 0,42 a 0,66/0,78

da 10,7 a 16,8/19,8

50 mm (2.0 in)

89 mm (3.5 in)

647.25

da 0,66 a 0,79/1,03

da 16,8 a 20,1/26,1

50 mm (2.0 in)

89 mm (3.5 in)

647.25

da 0,25 a 0,40/0,53

da 6,4 a 10,2/13,4

50 mm (2.0 in)

89 mm (3.5 in)

* Il diametro massimo del campione per i cunei a V si basa sul caricamento del campione dall'alto, non di lato.
