Systèmes d’essais électromécaniques Exceed®

Modèle

E42.503*

E43.104

E43.504

Capacité de force nominale maximale

5 kN (1 100 lbf)

10 kN (2 200 lbf)

50 kN (11 000 lbf)

Options de capacité de force

5 N, 10 N, 20 N, 50 N, 100 N, 200 N,

500 N, 1 kN, 2 kN, 5 kN

1 lbf, 2 lbf, 5 lbf, 10 lbf, 20 lbf, 45 lbf,

110 lbf, 220 lbf, 450 lbf, 1100 lbf

5 N, 10 N, 20 N, 50 N, 100 N, 200 N,

500 N, 1 kN, 2 kN, 5 kN, 10 kN

1 lbf, 2 lbf, 5 lbf, 10 lbf, 20 lbf, 45 lbf,

110 lbf, 220 lbf, 450 lbf, 1100 lbf, 2200 lbf

20 kN, 30 kN, 50 kN

4 500 lbf, 6 700 lbf, 11 000 lbf

Type de bâti

De table

De table

De table

Zones d’essai (unique/double)

Unique

Unique

Unique

Vitesse d’essai maximum

508 mm/min (20 in/min)

508 mm/min (20 in/min)

508 mm/min (20 in/min)

Vitesse d’essai minimum

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

Résolution de la position

0.000051 mm (0.0000022 in)

0.000041 mm (0.0000016 in)

0.00006 mm (0.0000023 in)

Course verticale de la traverse dans l’espace d’essai

Standard étendue

700 mm (27.6 in)

1000 mm (39.4 in)

1000 mm (39.4 in)

1300 mm (51.2 in)

1000 mm (39.4 in)

1300 mm (51.2 in)

Espacement entre les colonnes

100 mm (3.94 in)*

340 mm (13.4 in)

420 mm (16.5 in)

Hauteur du bâti

Standard Extended

1300 mm (51.18 in)

1600 mm (63.0 in)

1617 mm (63.7 in)

1917 mm (75.5 in)

1770 mm (69.7 in)

2070 mm (81.5 in)

Largeur du bâti

642 mm (25.28 in)

681 mm (26.81 in)

820 mm (32.3 in)

Profondeur du bâti

582 mm (22.91 in)

588 mm (23.15 in)

775 mm (30.5 in)

Poids

Norme

Extended

120 kg (265 lb)

130 kg (287 lb)

120 kg (265 lb)

130 kg (287 lb)

325 kg (716 lb)

345 kg (761 lb)

Exigences relatives à l’alimentation

Monophasée 200-240 V CA,

3 Amp 50/60 Hz, 600 W

Monophasée 200-240 V CA,

3 Amp 50/60 Hz, 600 W

Monophasée 200-240 V CA,

6 A 50/60 Hz, 1600 W

Modèle

E44.304

E45.105

E45.305

E45.605

Capacité de force nominale maximale

30 kN (6 600 lbf)

100 kN (22 000 lbf)

300 kN (66 000 lbf)

600 kN (132 000 lbf)

Options de capacité de force

100 N, 250 N, 500 N, 1 kN, 2 kN,

5 kN, 10 kN, 20 kN, 30 kN

20 lbf, 50 lbf, 110 lbf, 220 lbf, 450 lbf,

1100 lbf, 2200 lbf, 4400 lbf, 6600 lbf

50 kN, 100 kN

11 000 lbf, 22 000 lbf

200 kN, 300 kN

44000 lbf, 66000 lbf

200 kN, 300 kN, 600 kN

44 000 lbf, 66 000 lbf, 132 000 lbf

Type de bâti

Floor-standing

Floor-standing

Floor-standing

Floor-standing

Zones d’essai(doubles)

Double

Double

Double

Double

Vitesse d’essai maximum

508 mm/min (20 in/min)

508 mm/min (20 in/min)

250 mm/min (9,84 po/min)

254 mm/min (10 po/min)

Vitesse d’essai minimum

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

0.001 mm/min (0.00004 in/min)

Résolution de la position

0.000040 mm (0.0000015 in)

0.000041 mm (0.0000016 in)

0.000017 mm (0.0000007 in)

0.000016 mm (0.0000006 in)

Course verticale de la traverse dans l’espace d’essai

Norme

Extended

1150 mm (45.28 in)

1450 mm (57.09 in)

1050 mm (41,34 po)

1 350 mm (53,15 po)

1100 mm (43,30 po)

1400 mm (55,12 po)

1300 mm (51.2 in)

Espacement entre les colonnes

400 mm (15.75 in)

600 mm (23.62 in)

580 mm (22.83 in)

750 mm (29.52 in)

Frame Height

Norme

Extended

1862 mm (73.3 in)

2162 mm (85.12 in)

2133 mm (83,98 po)

2433 mm (95,79 po)

2360 mm (92.91 in)

2660 mm (104.72 in)

2820 mm (111.02 in)

Largeur du bâti

845 mm (33.27 in)

1230 mm (48.43 in)

1215 mm (47.83 in)

1660 mm (65.35 in)

Profondeur du bâti

716 mm (27.19 in)

870 mm (34.25 in)

960 mm (37.80 in)

1272 mm (50.08 in)

Poids

Norme

Extended

435 kg (959 lb)

450 kg (992 lb)

1400 kg (3086 lb)

1450 kg (3197 lb)

1700 kg (3748 lb)

1750 kg (3758 lb)

3500 kg (7716 lb)

Power requirement

Monophasé 200-240 V CA, 6 A 50/60 Hz, 1200 W

Monophasé 200-240 V CA, 10 A 50/60 Hz, 2000 W

Triphasé 380-415 V CA, ou 440-480 V CA, 6,8 A

50/60 Hz, 5000 W

Triphasé 380-415 V CA, ou 440-480 V CA, 10 A

50/60 Hz, 5000 W

Précision de force à bas profil* (flexion de faisceau et cisaillement de faisceau)

± 0,5 % de force appliquée

± 1,0 % de force appliquée

Plage de force à bas profil** (flexion de faisceau et cisaillement de faisceau)

1 à 100 % de la capacité de force nominale

0,5 à 1 % de la capacité de force nominale

Précision de la force de poutre S*

± 1,0 % de force appliquée

Gamme de force de poutre S**

1 à 100 % de la capacité de force nominale

Force nominale maximale à vitesse d’essai max.

100 %

Vitesse d’essai nominale maximale à force maximale

100 %

Précision de la vitesse

Vitesse réglée à < 0,01 mm/min : précision de la vitesse de ± 1,0 % de la vitesse réglée

Vitesse réglée à ≥ 0,01 mm/min : la précision de la vitesse est de ± 0,5 % de la vitesse réglée

Précision de la position

± 0,5 %

Précision de la contrainte*** (selon extensomètre)

± 0,5 % de force appliquée

Protection de sécurité

Forces excessives, fins de courses, surtension et autres

Protection contre les forces excessives

10 %

Taux d’acquisition des données

Jusqu’à 2 500 Hz

Taux de boucle de régulation

5000 Hz

Conditions ambiantes(Pour utilisation intérieure uniquement)

Température de fonctionnement

5 °C à 40 °C (41 °F à 104 °F)

Humidité de fonctionnement

5 à 85 %, sans condensation

Température de stockage

-18 °C à 49 °C (0 °F à 120 °F)

Humidité de stockage maximum

90 % sans condensation

Altitude maximale

2 000 mètres

Système d’entraînement et du moteur

Servomoteur CA

Vis à billes

Pre-loaded

Mesure de la position

Codeur

Entrée/sortie numérique utilisateur (DI/O)

Entrées numériques 4 utilisateurs et sorties numériques 4 utilisateurs

Capacité de l’encodeur

4 codeurs

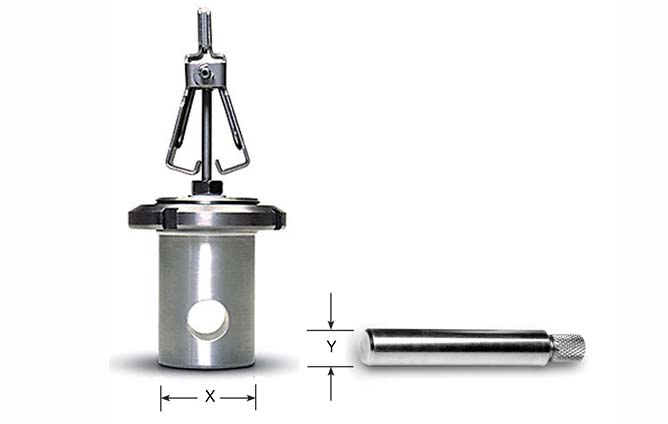

Electromechanical Attachment Specifications

Clevis Pin Connection

Type B

Type C (AL)

Type C (STL)

Type D

Type E

Type F

Type 20

Type 40

Max. Load Capacity

10 N
(2.2 lbf)

200 N
(45 lbf)

2.5 kN
(562 lbf)

150 kN
(33720 lbf)

300 kN
(67440 lbf)

600 kN
(134885 lbf)

30 kN
(6740 lbf)

100 kN
(22480 lbf)

Clevis Diameter (X)

12.7 mm

(0.50 in)

15.9 mm

(0.625 in)

15.9 mm

(0.625 in)

31.7 mm

(1.25 in)

60 mm

(2.36 in)

90 mm

(3.54 in)

20 mm

(0.787 in)

40 mm

(1.57 in)

Pin Diameter (Y)

4.7 mm

(0.186 in)

6.4 mm

(0.25 in)

6.4 mm

(0.25 in)

12.7 mm

(0.50 in)

28 mm

(1.1 in)

40 mm

(1.57 in)

10 mm

(0.039 in)

18 mm

(0.71 in)
