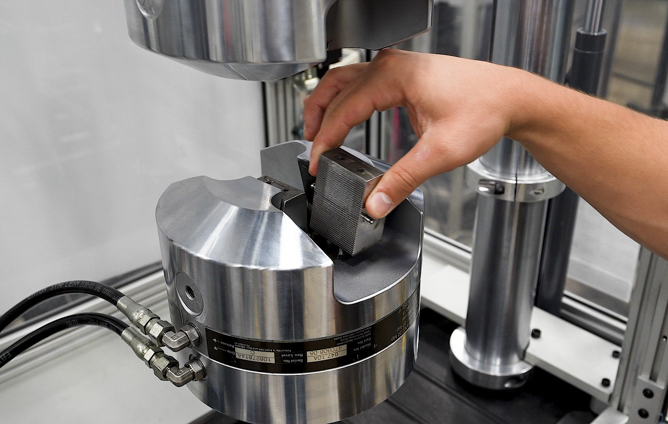

Mâchoires pour mors à mâchoires hydrauliques série 647
Les coins pour les mâchoires à coin de la série 647 sont disponibles avec une variété de surfaces afin de répondre aux exigences. Ils utilisent une conception de coin unique qui réduit considérablement la concentration de contraintes sur l’éprouvette, permettant ainsi de maintenir en toute sécurité même des composites très fragiles sans provoquer de rupture due à la prise.
Applications
- Traction
- Torsion
- Pelage à 180 degrés
- Cisaillement
- Compression
- Rupture
- Fatigue
Spécimens d’essai
- Céramiques
- Métaux
- Matériaux composites
- Plastiques
Normes d’essais
- ASTM D3039
- ASTM D3518
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ISO 10113
- ISO 10275
- ISO 6892-1
- ISO 14129
- ISO 527-4
- ISO 527-5
- EN 2561
- EN 2597
- EN 6031
Informations complètes sur le produit
Les mâchoires pour les mors à mâchoire de la série 647 sont disponibles dans une variété de surfaces pour répondre à vos exigences. Elles utilisent une conception de mâchoire unique qui réduit de manière significative la concentration de contraintes sur l’échantillon, permettant même aux composites très fragiles d’être saisis en toute sécurité sans défaillance induite par le mors.
Les mâchoires MTS 647 peuvent être commandées avec une option de refroidissement par eau. Ces mâchoires sont utilisées avec un kit de refroidissement par eau qui est acheté séparément.
Les mâchoires toutes températures du modèle 647 sont disponibles pour les mors toutes températures. Contactez MTS pour obtenir de plus amples informations.
Kit de refroidissement par eau
Il existe deux versions du kit de refroidissement par eau. Les deux versions comprennent des tuyaux, des raccords, des valves de dosage et un collecteur qui se fixe magnétiquement à votre cadre de charge ou à toute autre surface plane en acier. Une version comprend également des commutateurs de débit d’eau. Certains produits MTS, tels que le four modèle 653, peuvent être intégrés aux interrupteurs de débit, ce qui permet de protéger l’équipement en cas de défaillance de l’alimentation en eau. Veuillez vérifier auprès d’un ingénieur d’applications MTS si votre équipement est compatible avec le circuit de protection des interrupteurs de débit.
- Acier à pointe diamantée
- Acier cranté à 90°
- Acier à dents de scie
- Surfalloy®
- Lisse
- Acier à pointe diamantée
- Acier cranté à 90°
- Surfalloy
- Lisse
- Acier à pointe diamantée – surface agressive pour la préhension de matériaux tendres (acier, plastique)
- Dents de scie – conçues pour une capacité de maintien accrue lors des essais en traction
- Surfalloy – abrasif intégré à la surface du coin pour les échantillons fragiles
- Cranté – surface universelle pour les métaux tendres avec coins en vé
- Acier à pointe diamantée
- Acier cranté à 90°
- Acier à dents de scie
- Surfalloy®
- Lisse
- Acier à pointe diamantée
- Acier cranté à 90°
- Surfalloy
Cales plates, rondes et en V avec surfaces en dents de scie, Surfalloy® ou pointe diamant pour poignées modèle 647.02B
|
Numéro de Pièce |
Profil |
Surface |
Hauteur |
Largeur |
Plage de Température |
Plage de Spécimens |
|
050-507-906 |
Plat |
Dents de scie |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
054-585-001 |
Plat |
Dents de scie |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-907 |
Plat |
Dents de scie |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
054-585-002 |
Plat |
Dents de scie |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
050-507-901 |
Plat |
Dents de scie |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
054-585-003 |
Plat |
Dents de scie |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
054-585-004 |
Plat |
Dents de scie |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
050-507-905 |
Plat |
Dents de scie |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
18.8-25.9 mm (0.74-1.02 in) |
|
052-818-701 |
Plat** |
Dents de scie |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-130° C (-200° F) À 315° C (600° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-917 |
Plat |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
054-585-005 |
Plat |
Surfalloy |
38 mm (1.5 in) |
50.8 mm (2.00 in) |
-40° C (-40° F) À 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-918 |
Plat |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
054-585-006 |
Plat |
Surfalloy |
38 mm (1.5 in) |
50.8 mm (2.00 in) |
-40° C (-40° F) À 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
050-507-904 |
Plat |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
13.4-20.6 mm (0.53-0.81 in) |
|
052-818-702 |
Plat** |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-130° C (-200° F) À 315° C (600° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-912 |
Rond |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø10.0 mm |
|
050-507-934 |
Rond |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø12.0 mm |
|
050-507-913 |
Rond |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø15.0 mm |
|
050-507-914 |
Rond |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø25.0 mm |
|
050-507-915 |
Rond |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø0.5000 in |
|
050-507-916 |
Rond |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø1.000 in |
|
050-507-908 |
Vé |
Pointe Diamantée |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø3-8.1 mm (0.12-0.32 in) Côté, ø9.4 mm (0.37 in) Essus |
|
050-507-909 |
Vé |
Pointe Diamantée |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø8.9-10.9 mm (0.35-0.43 in) Côté, ø15.2 mm (0.60 in) Essus |
|
050-507-910 |
Vé |
Pointe Diamantée |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø14-18 mm (0.55-0.71 in) Côté, ø20.8 mm (0.82 in) Essus |
|
050-507-911 |
Vé |
Pointe Diamantée |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø20.1-22.9 mm (0.79-0.90 in) Côté, ø27.2 mm (1.07 in) Essus |
* L’ensemble de coins se compose d’un jeu assorti de quatre coins.
** Refroidi par eau
Surfalloy est une marque déposée de Alloying Surfaces, Inc.
Cales plates, rondes et en V avec surfaces en pointe diamant, Surfalloy® ou dentelées pour poignées modèle 647.10
|
Numéro de Piècer* |
Profil |
Surface |
Hauteur |
Largeur |
Plage de Température |
Plage de Spécimens |
|
041-842-101 |
Plat |
Pointe Diamantée |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
046-198-604 |
Plat |
Pointe Diamantée |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
041-842-102 |
Plat |
Pointe Diamantée |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-603 |
Plat |
Pointe Diamantée |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) À 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-610 |
Plat |
Pointe Diamantée |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) À 177° C (350° F) |
11.4-18.9 mm (0.45-0.75 in) |
|
041-842-109 |
Plat |
Pointe Diamantée |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
046-198-606 |
Plat |
Pointe Diamantée |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) À 177° C (350° F) |
17-25.4 mm (0.67-1.0 in) |
|
046-838-702 |
Plat** |
Pointe Diamantée |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
0-7.6 mm (0-0.3 in) |
|
046-838-701 |
Plat** |
Pointe Diamantée |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-838-713 |
Plat** |
Pointe Diamantée |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
041-842-108 |
Plat |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
0-7.6 mm (0-0.30 in) |
|
046-198-602 |
Plat |
Surfalloy |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
041-842-111 |
Plat |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-601 |
Plat |
Surfalloy |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) À 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
041-842-121 |
Plat |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
046-838-705 |
Plat** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F)) |
0-7.6 mm (0-0.3 in) |
|
046-838-706 |
Plat** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
041-842-134 |
Rond |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
ø12.0 mm |
|
041-842-132 |
Rond |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
ø0.5000 in |
|
041-842-135 |
Rond |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
ø15.0 mm |
|
041-842-133 |
Rond |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x 1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
ø0.7500 in |
|
041-842-136 |
Rond |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
ø20.0 mm |
|
041-842-149 |
Rond |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) to 177° C (350° F) |
ø1.0000 in |
|
046-838-714 |
Rond** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
ø0.5000 in |
|
046-838-715 |
Rond** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
ø0.7500 in |
|
046-838-716 |
Rond** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
ø12.0 mm |
|
046-838-717 |
Rond** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
ø15.0 mm |
|
046-838-718 |
Rond** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) |
ø20.0 mm |
|
041-842-103 |
Vé |
Cranté |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
ø5.8-10.2 mm (0.23-0.4 in) Côté, ø11.9 mm (0.47 in) Essus |
|
041-842-104 |
Vé |
Cranté |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
ø10.9-12.7 mm (0.43-0.5 in) Côté, ø16.5 mm (0.65 in) Essus |
|
041-842-107 |
Vé |
Cranté |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
Sans charge latérale, ø12.7-19.0 mm (0.5-0.7 in) Essus |
|
041-842-110 |
Vé |
Cranté |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) À 177° C (350° F) |
Sans charge latérale, ø17-22.9 mm (0.67-0.9 in) Essus |
|
046-838-703
046-838-704 |
Vé** Vé** |
Cranté Cranté |
63.5 mm (2.5 in) 63.5 mm (2.5 in) |
44.5 mm x (1.75 in) 44.5 mm x (1.75 in) |
-130° C (-200° F) À 315° C (600° F) -130° C (-200° F) À 315° C (600° F) |
ø5.8-10.2 mm (0.23-0.4 in) Côté, ø11.9 mm (0.47 in) Essus ø10.9-12.7 mm (0.43-0.5 in) Côté, ø16.5 mm (0.65 in) Essus |
* L’ensemble de coins se compose d’un jeu assorti de quatre coins.
** Refroidi par eau
Surfalloy est une marque déposée de Alloying Surfaces, Inc.
Cales plates, rondes et en V avec surfaces en pointe diamant, Surfalloy® ou dentelées pour poignées modèle 647.25
|
Numéro de Pièce* |
Profil |
Surface |
Hauteur |
Largeur |
Plage de Température |
Plage de Spécimens |
|
041-842-201 |
Plat |
Pointe Diamantée |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
046-198-804 |
Plat |
Pointe Diamantée |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-202 |
Plat |
Pointe Diamantée |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
046-198-806 |
Plat |
Pointe Diamantée |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
041-842-203 |
Plat |
Pointe Diamantée |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-805 |
Plat |
Pointe Diamantée |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
045-966-201 |
Plat** |
Pointe Diamantée |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) À 315° C (600° F) |
1-11.9 mm (0.04-0.47 in) |
|
045-966-202 |
Plat** |
Pointe Diamantée |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) À 315° C (600° F) |
6.1-17 mm (0.24-0.67 in) |
|
045-966-204 |
Plat** |
Pointe Diamantée |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) À 315° C (600° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-801 |
Plat |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-10.1 mm (0-0.40 in) |
|
041-842-207 |
Plat |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
046-198-817 |
Plat |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-208 |
Plat |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
046-198-802 |
Plat |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
041-842-209 |
Plat |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-803 |
Plat |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
045-966-205 |
Plat** |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) À 315° C (600° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-234 |
Rond |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø0.5000 in |
|
041-842-231 |
Rond |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø15.0 mm |
|
041-842-232 |
Rond |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø20.0 mm |
|
041-842-235 |
Rond |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø1.0000 in |
|
041-842-233 |
Rond |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø30.0 mm |
|
041-842-206 |
Vé |
Cranté |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø6.4-10.2mm (0.25-0.4 in) Côté, 13.5 mm (0.53 in) Essus |
|
041-842-204 |
Vé |
Cranté |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø10.7-16.8 mm (0.42-0.66 in) Côté 19.9 mm (0.78 in) Essus |
|
041-842-205 |
Vé |
Cranté |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø16.8-20.0mm (0.66-0.79 in) Côté 26.2 mm (1.03 in) Essus |
|
045-966-206 |
Vé** |
Cranté |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) À 315° C (600° F) |
ø6.4-10.2mm (0.25-0.4 in) Côté, 13.5 mm (0.53 in) Essus |
|
045-966-207 |
Vé** |
Cranté |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) À 315° C (600° F) |
ø10.7-16.8 mm (0.42-0.66 in) Côté 19.9 mm (0.78 in) Essus |
|
045-966-203 |
Vé** |
Cranté |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) À 315° C (600° F) |
ø16.8-20.0mm (0.66-0.79 in) Côté 26.2 mm (1.03 in) Essus |
* L’ensemble de coins se compose d’un jeu assorti de quatre coins.
** Refroidi par eau
Surfalloy est une marque déposée de Alloying Surfaces, Inc.
Cales plates et en V avec surfaces en pointe diamant, Surfalloy® ou dentelées pour poignées modèles 647.50, 647.100 et 647.250
Modèle 647.50 Poignées
|
Numéro de Pièce* |
Profil |
Surface |
Hauteur |
Largeur |
Plage de Température |
Plage de Spécimens |
|
047-641-606 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-10.9 mm |
|
047-641-607 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
048-966-303 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) À 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
047-641-608 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
048-966-304 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) À 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
047-641-609 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
30.5-41.4 mm (1.20-1.63 in) |
|
048-966-305 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) À 177° C (350° F) |
30.5-41.4 mm (1.20-1.63 in) |
|
047-641-610 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
40.6-51.6 mm (1.60-2.03 in) |
|
048-966-306 |
Plat |
Pointe Diamantée |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) À 177° C (350° F) |
40.6-51.6 mm (1.60-2.03 in) |
|
047-641-611 |
Plat |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-10.9 mm (0-0.43 in) |
|
048-966-307 |
Plat |
Surfalloy |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) À 177° C (350° F) |
0-10.9 mm (0-0.43 in) |
|
047-641-612 |
Plat |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
047-641-613 |
Plat |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
048-966-301 |
Plat |
Surfalloy |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) À 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
047-641-601 |
Vé |
Cranté |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø6.4-12.7 mm (0.25-0.50in) Côté 15.5 mm (0.61 in) Essus |
|
047-641-602 |
Vé |
Cranté |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø15.2-18.3 mm (0.60-0.72 in) Côté 24.4 mm (0.96 in) Essus |
|
047-641-603 |
Vé |
Cranté |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø24.1-25.1 mm (0.95 - 0.99 in) Côté 33.5 mm (1.32 in) Essus |
|
047-641-604 |
Vé |
Cranté |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø33.0 mm (1.30 inch) Côté 42.4 mm (1.67 in) Essus |
|
047-641-605 |
Vé |
Cranté |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) À 177° C (350° F) |
ø41.9 mm (1.65 in) Côté 51.3 mm (2.02 in) Essus |
* L’ensemble de coins se compose d’un jeu assorti de quatre coins.
Surfalloy est une marque déposée de Alloying Surfaces, Inc.
Modèle 647.100 Poignées
|
Numéro de Pièce* |
Profil |
Surface |
Hauteur |
Largeur |
Plage de Température |
Plage de Spécimens |
|
053-137-403 |
Plat |
Pointe Diamantée |
127 mm (5.0 in) |
127 mm (5.0 in) |
-18° C (0° F) À 65° C (150° F) |
0.00-23 mm |
|
053-137-402 |
Plat |
Pointe Diamantée |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) À 65° C (150° F) |
23-45 mm |
|
053-137-401 |
Plat |
Pointe Diamantée |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) À 65° C (150° F) |
45-67 mm |
|
053-137-407 |
Vé |
Cranté |
127 mm (5.0 in) |
127 mm (5.0 in) |
-18° C (0° F) À 65° C (150° F) |
ø6.0-9.9 mm (0.24-0.39 in) Côté, 9.9 mm (0.39 in) Essus |
|
053-137-406 |
Vé |
Cranté |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) À 65° C (150° F) |
ø9.9-20.8 mm (0.39-0.82 in) Côté, 25.1 mm (0.99 in) Essus |
|
053-137-405 |
Vé |
Cranté |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) À 65° C (150° F) |
ø25.1-29.8 mm (0.99-1.16 in) Côté, 44.4 mm (1.74 in) Essus |
|
053-137-404 |
Vé |
Cranté |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) À 65° C (150° F) |
ø44.4-50.8 mm (1.75-2.0 in) Côté 63.5 mm (2.50 in) Essus |
* L’ensemble de coins se compose d’un jeu assorti de quatre coins.
647.250 Ensembles de cales et de doublures
|
Numéro de Pièce |
Profil |
Surface |
Hauteur |
Largeur |
Plage de Spécimens |
|
057-367-101 |
Plat** |
Pointe Diamantée |
165 mm (6.50 in) |
305 mm (12.00 in) |
0-29.5 mm (0-1.16 in) 26.8-54 mm (1.06-2.16 in) 51.8-79 mm (2.04-3.11 in) 76.8-104 mm (3.02-4.09 in) |
|
057-367-102 |
Vé** |
Serrated |
165 mm (6.50 in |
305 mm (12.00 in) |
30-44.0/57.2 mm (1.18-1.73/2.25 in) 55.8-68.9/80.5 mm (2.20-2.71/3.17 in) 78.6-93.7/104 mm (3.10-3.69/4.09 in) |
|
057-367-103 |
Plat & Vé |
Pointe Diamantée & Cranté |
165 mm (6.50 in) |
305 mm (12.00 in) |
Comprend les cales plates et en V décrites ci-dessus ainsi qu’un seul ensemble de doublures. |
* L’ensemble de coins se compose d’un jeu assorti de quatre coins.
**Gamme d’échantillons prise en charge en utilisant différentes doublures avec un seul ensemble de cales.
TIREZ LE MEILLEUR PARTI DE VOTRE INVESTISSEMENT
Nos experts sont là pour vous aider à rester opérationnels
Produits, pièces ou accessoires connexes
Systèmes d’essais servohydrauliques Landmark®
Systèmes d’essais électromécaniques Criterion®
Vous cherchez plus de produits ?
Accédez à la recherche de solutions
