Accueil > Rupture d’un dispositif individuel dans les essais à échantillons multiples

Techniques de contrôle d’essai avancées pour un meilleur aperçu de la rupture d’un dispositif individuel dans un système d’essai de fatigue à échantillons multiples

By Kelsey Banas, Thomas Byron, Andrew Simon, Scott Anderson, Lito Mejia

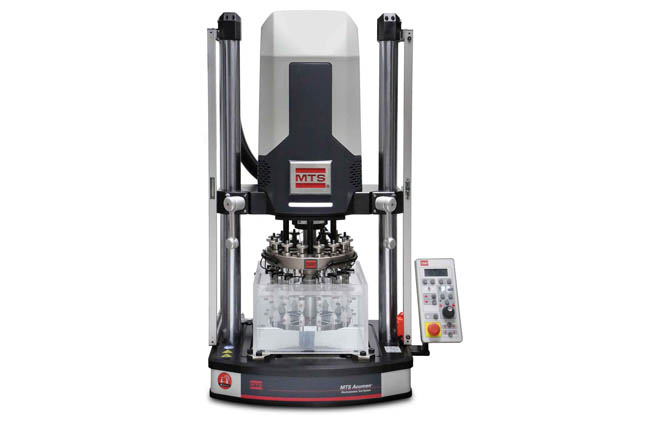

fatigue multi-échantillons

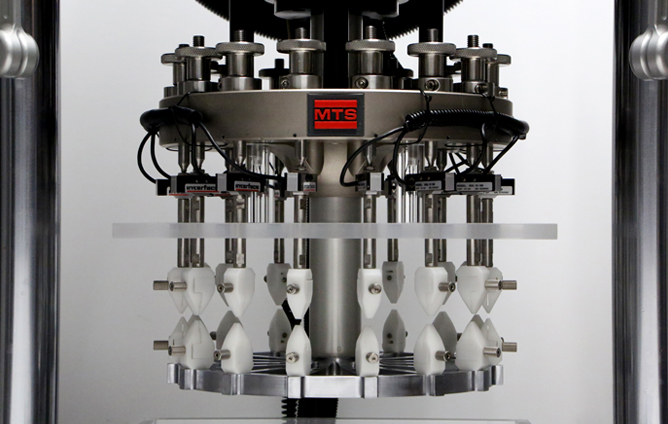

Dispositif de fatigue multi-échantillons

INTRODUCTION

Un système d’essai à échantillons multiples a été créé avec des techniques de contrôle avancées, qui permettent à l’utilisateur de surveiller individuellement la fracture d’échantillons d’apex unique en nitinol découpés dans un dispositif endovasculaire. Le système peut détecter de manière fiable une réduction de charge de moins d’un gramme à une fréquence d’essai indiquant une défaillance imminente sur chaque station et augmente le taux d’acquisition de données sur la station spécifiée où les précurseurs de chute de charge sont détectés. Le logiciel utilisé permet à l’opérateur d’enregistrer les données de charge de crête-vallée selon les besoins pour la fatigue à long terme, mais a également la capacité de capturer un nombre défini par l’utilisateur de cycles de cette cellule de charge uniquement lorsqu’une chute de charge se produit, sans avoir à enregistrer les données de toutes les cellules de charge de l’essai. Seul le site d’essai d’intérêt est agrandi et détaillé. Suite à une fracture, le système permet à l’utilisateur de décider si l’essai doit continuer, s’interrompre pour retirer l’échantillon endommagé ou s’arrêter sans endommager les autres échantillons.

RÉSULTATS EXPÉRIMENTAUX

Les techniques de contrôle avancées utilisées pour le système d’essai à échantillons multiples ont été vérifiées en cyclant des échantillons d’apex unique en nitinol découpés dans un dispositif endovasculaire jusqu’à leur défaillance. Le système de mesure de charge est compensé et suffisamment sensible pour détecter la chute de charge sur un seul échantillon avant la fracture. Huit échantillons ont été installés dans le système et ont été ajustés individuellement pour n’avoir aucune précharge appliquée. Le système a cyclé les échantillons à un déplacement de 3 mm pendant 40 Hz jusqu’à ce qu’une fracture de l’échantillon soit détectée. La procédure logicielle a lancé l’acquisition de données lors de la détection que les lectures de charge de crête et de vallée étaient tombées dans la région prédéterminée, comme le montre la ligne pointillée rouge sur la figure 1 ci-dessous. Le programme de détection de fracture a commencé avec un taux d’acquisition de données plus élevé une fois que les lectures de charge ont diminué de 90 %, comme le montre la ligne pointillée bleue sur la Fig. 1.

Graphique NiTi

Figure 1 : Détection de la fracture d’un échantillon en NiTi

Une fois la fracture détectée, le programme a contrôlé le système pour qu’il s’arrête dans un délai de 0,1 s sans endommager davantage les échantillons restants, comme le montre la Fig. 2 ci-dessous. Cette procédure peut être modifiée pour suspendre l’essai pour l’inspection ou le retrait de l’échantillon au lieu de mettre fin à l’essai pour tous les échantillons. Lorsqu’une fonction de pause est utilisée, l’essai de cycle de vie peut continuer pour les échantillons restants non endommagés sans perdre le nombre de cycles ou les données.

graphique d’arrêt contrôléFigure 2 : Arrêt contrôlé par le système après détection d’une fracture



DISCUSSION

Le système d’essai à échantillons multiples détecte et surveille les dommages causés aux échantillons de nitinol individuels pendant les essais de cycle de vie à l’aide de la procédure décrite dans la figure ci-dessous. Les réductions de charge de crête ou de vallée inférieures à 1 gramme peuvent être mesurées de manière fiable à la fréquence. Le logiciel peut alors arrêter le système pour examen, ou continuer et supprimer le site de charge défaillant du flux de données. C’est notre observation que cette capacité est unique.



graphique de charge

Figure 3 : Discussion sur la réponse du système



CONCLUSIONS

Les techniques de contrôle avancées utilisées sur le système d’essai à échantillons multiples permettent de surveiller et d’enregistrer individuellement les fractures des apex en nitinol. Les fonctions d’essai de pause et d’arrêt sont contrôlées avec des techniques avancées qui garantissent qu’aucun autre dommage ne sera causé à l’un des échantillons installés. Ces capacités logicielles permettent également une grande fiabilité en cas de panne de courant ou d’interférences imprévues. Des méthodes d’acquisition et d’analyse de données supplémentaires spécifiées par l’opérateur sont disponibles dans le système de contrôle pour répondre aux besoins d’essai spécifiques. La capacité de détecter individuellement la chute de charge des apex en nitinol permet de mieux comprendre les fractures de dispositifs pendant les essais.





Acumen MSF-15

En savoir plus sur l’utilisation de MTS Acumen pour les essais biomédicaux.

Détails Produit
Kelsey Banas, Thomas Byron, Andrew Simon, Scott Anderson, Lito Mejia
Systèmes MTS, Eden Prairie, Minnesota, Etats-Unis
Stay Connected
  • LES INDUSTRIES
  • Automobile
  • Matériaux
  • Aérospatial
  • Biomédical
  • Génie civil
  • Roche et géomécanique
  • Énergie
  • Ferroviaire
  • VENTES ET SUPPORT
  • Bureaux de ventes
  • Services
  • Formation
  • Pièces
  • Portail Clients
  • FOURNISSEURS
  • Conditions générales
  • Produits et services
  • Attentes
  • Normes de fabrication
  • Emballage et étiquetage
  • Guide de routage
  • SOCIÉTÉ
  • À propos de
  • Communiqués de presse
  • Carrières
  • Culture
  • Durabilité
  • Historique
  • SOLUTIONS
  • Applications
  • Normes d'essai
  • Produits
  • RESSOURCES
  • Centre d'apprentissage
  • Recherche de solutions
  • Qualité
  • Sécurité des produits
  • Brevets
  • NOUS CONTACTER
  • SOUTIEN : 952-937-4000
  • Demande en ligne
  • Demander un devis
  • Bureaux de ventes
  • ENTREPRISES
  • Systèmes MTS
  • Technologies E2M
  • Systèmes de test R&D
  • MTS SANS Chine
    • © Systèmes MTS. Tous droits réservés.
    • 952.937.4000
    • Politique de confidentialité
    • Conditions d'utilisation
    • Conditions générales
    • Bureaux de ventes
    • Préférences de cookies
Nous utilisons les cookies nécessaires pour faire fonctionner notre site. Nous aimerions également mettre en place des cookies analytiques facultatifs pour nous aider à l’améliorer. Nous ne définirons pas de cookies facultatifs à moins que vous ne les activiez.
Refuser Accepter
Nous utilisons les cookies nécessaires pour faire fonctionner notre site. Nous aimerions également mettre en place des cookies analytiques facultatifs pour nous aider à l’améliorer. Nous ne définirons pas de cookies facultatifs à moins que vous ne les activiez.
Refuser Accepter
