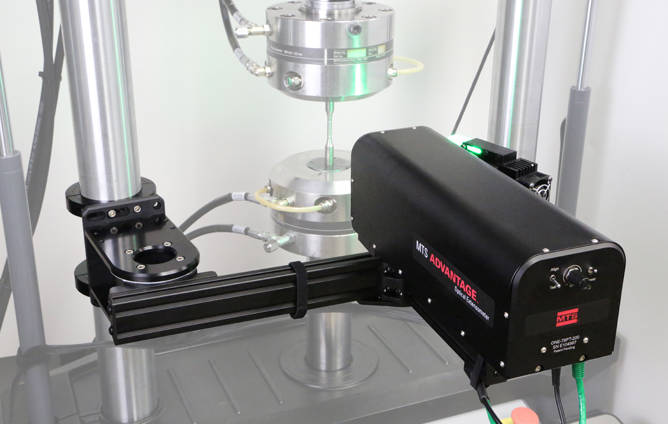

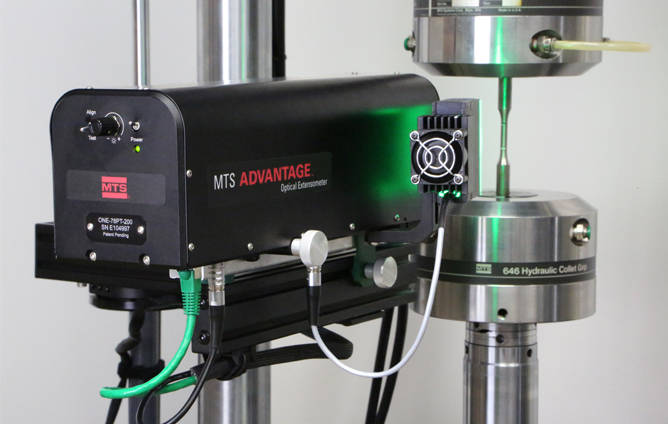

Estensimetro ottico Advantage (AOX)

Prestazione precisa

Le prestazioni dell'estensimetro ottico MTS Advantage combinano le più recenti tecniche di misurazione ottica e algoritmica per fornire l'alta risoluzione, la velocità dei dati e la precisione necessarie per i test monoassiali.

Risoluzione

< 0,2 μm RMS tipico con filtro da 1 Hz

< 0,5 μm con filtro da 10 Hz

< 5 nm in applicazioni a bassa velocità di deformazione

Risoluzioni tipiche con le impostazioni di filtro selezionate

Classe di precisione dell'estensimetro

ISO 9513 Classe 0,5 e ASTM E83 Classe B-1 o superiore, tipica, per lunghezze del misuratore ≥10 mm

Velocità dati in tempo reale

Fino a 3000 Hz

Di conseguenza, l'estensimetro ottico MTS Advantage è dotato della precisione e dell'ottima risoluzione necessarie per misurare il modulo, lo snervamento, le curve sforzo-deformazione e la deformazione a rottura per materiali sia a basso che ad alto modulo.

Misurazione della deformazione dei materiali compositi, metalli e ceramiche

I modelli MTS AOX con obiettivi telecentrici sono progettati per fornire la precisione e la risoluzione necessarie per testare materiali ad alto modulo come metalli, materiali compositi, ceramiche e composti a matrice ceramica (CMC):

• Attrezzato per misurare modulo, snervamento, curve sforzo-deformazione e deformazione a rottura per tutti questi materiali
• Risoluzione tipica con le impostazioni del filtro selezionate: < 0,2 μm RMS tipico a 1 Hz; < 0,5 μm a 10 Hz; < 1 μm a 100 Hz; < 5 nm in applicazioni a bassa velocità di deformazione
• Classe di precisione dell'estensimetro: ISO 9513 Classe 0,5 e ASTM E83 Classe B-1 o superiore, tipica, per lunghezze del misuratore ≥10 mm
• Risoluzione tipica con impostazioni di filtro selezionate e morsetti rigidi ben allineati sono consigliati per queste applicazioni.

Misurazione della deformazione di plastica ed elastomeri

L'opzione ottica MTS AOX-500CE può misurare più del 1000% di deformazione (campo visivo di 500 mm e lunghezza del misuratore di 10 o 25 mm):

• L' ottica e gli algoritmi di elaborazione dei dati assicurano che i segni del campione siano tracciati anche quando il loro contrasto è ridotto a causa dell'estensione del campione
• Dimostrando versatilità, questo stesso AOX-200CE può misurare anche il modulo di campioni a micro-tensione con una lunghezza del misuratore fino a 2 mm.

Misurazione della deformazione di lamina, filo e film polimerici

La misurazione della deformazione senza contatto è il modo migliore e a volte l'unico modo, per misurare la deformazione con campioni delicati, fini e sottili. Utilizzare l'estensimetro AOX per misurare il modulo, lo snervamento, le curve sforzo-deformazione e l'allungamento alla rottura con filo, lamina metallica, pellicola polimerica, fibre ad alto modulo e filamenti polimerici:

• A seconda dell'allungamento totale del campione, MTS AOX-200CE può ospitare lunghezze del misuratore comprese tra 10-180 mm
• L'elevatissima risoluzione della telecamera, velocità di trasmissione dati in tempo reale fino a  3000 Hz e le tecniche di elaborazione del segnale forniscono una risoluzione e una precisione di deformazione elevate con il minimo rumore.

La marcatura del campione è semplice e veloce. Modelli e pennarelli sono inclusi in ogni pacchetto di ottiche.
