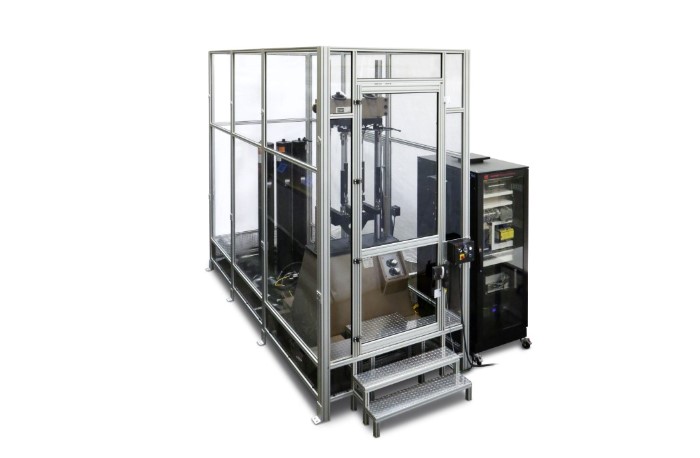

Sistemas de Teste de Durabilidade do Amortecedor
Sujeite amostras de um ou vários amortecedores a milhões de ciclos de durabilidade, ou execute pequenas rajadas de ciclos de alto desempenho para medir as características de amortecimento. Os sistemas MTS de durabilidade do amortecedor combinam bases altamente rígidas e autossuficientes para suportar altas cargas de inércia e servoválvulas de três estágios selecionáveis para realizar testes de durabilidade em alta velocidade mesmo nos maiores amortecedores e sustentações.
Aplicações
- Durabilidade
- Caracterização
Corpos de prova de teste
- Amortecedores
- Sustentações
Principais recursos do produto
Versátil
Os modelos 850 e 852 fornecem a força necessária para testes de durabilidade de múltiplos corpos de prova, ao mesmo tempo em que suportam uma variedade de hardwares opcionais para uma ampla variedade de testes de desempenho
Preciso/Repetível
Capaz de gerar um espectro completo de formas de onda de controle, incluindo seno, rampa, quadrado, sino em seno, varredura senoidal, senoidal de taxa dupla, rampa de taxa dupla e bloco cíclico definido pelo usuário.
Recursos avançado de segurança
Um Controlador Lógico Programável (CLP) certificado e seguro garante a segurança dos operadores humanos e a conformidade com a ISO 13849
Operação Eficiente
O MTS Damper Testing Software permite fácil configuração de testes, aquisição de dados flexível e abrangente, relatórios de dados de testes automatizados e numerosos métodos de apresentação e análise
Comparação de modelos
Modelo 849
- Durabilidade (um único corpo de prova)
- Caracterização de desempenho (Programável)
- 15,0 a 25,0 kN
- Servo-hidráulico Linear
- MTS Damper Testing Software
Modelo 850
- Durabilidade (1 a 6 corpos de prova)
- Caracterização de desempenho (Programável)
- 25,0 a 67,0 kN
- Servo-hidráulico Linear
- MTS Damper Testing Software
Modelo 852
- Durabilidade (1 a 8 corpos de prova)
- Caracterização de desempenho (Programável)
- 25,0 a 150,0 kN
- Servo-hidráulico Linear
- MTS Damper Testing Software
- Mesa com ranhura T para suporte de hardware opcional
- Conjunto de coluna/travessa/atuador posicionável
Configurações personalizadas
- Teste de alta velocidade
- Teste na presença de contaminantes de lama
- Teste do amortecedor Magneto-Rheological (MR)
- Testes NVH
- Teste de corpos de prova invertidos ou em ângulo
- Testes de qualidade de produção
- e mais
Visão geral técnica
|
|
Unidades |
Modelo 849.15 |
Modelo 849.25 |
Modelo 849.25 HV |
|
Força Dinâmica Máxima do Atuador |
kN |
15 |
25 |
25 |
|
kip |
3.3 |
5.5 |
5.5 | |
|
Diâmetro da haste do atuador |
mm |
70 |
||
|
Curso do atuador |
kN |
250 |
||
|
Rolamento Hidrostático do Atuador |
|
Padrão |
||
|
Atuador Antirrotante |
|
Padrão |
||
|
Servoválvula |
lpm |
126 |
188 |
250 |
|
gpm |
33 |
50 |
66 | |
|
Servoválvula de força de fricção |
lpm |
3.8 |
3.8 | 3.8 |
|
gpm |
1 |
1 | 1 | |
|
Desligamento da Servoválvula |
|
Manual |
||
|
Hidráulica de fluxo baixo |
|
Padrão, limita o atuador a 10 mm/s |
||
|
Célula de carga de força de fricção |
kN |
7 |
||
|
lbs |
1500 |
|||
|
Carga lateral |
|
Hidráulica, dinâmica (opcional) |
||
|
Pneumático, estático (opcional) |
||||
|
Acumuladores |
litros |
8 |
15 |
22.7 |
|
Espaço de Teste |
mm |
1200 |
||
|
HSM |
|
Parte do coletor acumulador |
||
|
Desempenho:
|
m/s @ kN |
3.2 @ 0 |
2.9 @ 0 |
3.75 @ 0 |
|
2.3 @ 5 |
2.5 @ 5 |
3.25 @ 5 | ||
|
0.7 @ 10 |
2.0 @ 10 |
2.75 @ 10 | ||
|
|
1.4 @ 15 |
2.25 @ 15 | ||
|
|
0.6 @ 18 |
1.4 @ 20 | ||
|
Especificações da Máquina |
Unidades |
Modelo 850.25 |
Modelo 850.50 |
|
Diâmetro da haste do atuador |
mm |
80 |
80 |
|
pol |
3.15 |
3.15 |
|
|
Espaço de teste (Atuador de frente para a Célula de Carga) |
|||
|
máximo |
mm |
1560 |
1540 |
|
mínimo |
mm |
160 |
132 |
|
Classificação de carga dinâmica da estrutura |
kN |
50 |
50 |
|
kip |
11 |
11 |
|
|
Montagem no piso |
|
Estrutura aparafusada ao concreto (sistema opcional de isolamento das vibrações está disponível) |
|
|
HSM |
lpm |
Parte do coletor acumulador, 300 lpm máx. |
|
|
Rolamento Hidrostático do Atuador |
Sim |
||
|
Curso do atuador |
mm |
250 |
250 |
|
pol |
10 |
10 |
|
|
Antirrotante de Carga Pesada |
|
Sim |
|
|
Segurança de fluxo baixo |
|
Sim |
|
|
Acumulador |
l |
19 litros de pressão e retorno |
|
|
Especificações de testes de durabilidade |
||||||
|
Velocidade máxima de pico contínuo de 100 mm de curso (pico a pico) e comando de onda sinusoidal de carga de 12,5 kN |
|
Velocidade máxima de pico contínuo de 100 mm de curso (pico a pico) e comando de onda sinusoidal de carga de 25 kN |
||||
|
Modelo 850.25 |
|
Modelo 850.50 |
||||
|
HPU |
Potência HZ |
M/S |
|
HPU |
Potência HZ |
M/S |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.4 |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.3 |
|
505.30 |
60 |
1.5 |
|
505.30 |
60 |
0.8 |
|
505.30 |
50 |
1.2 |
|
505.30 |
50 |
0.6 |
|
505.60 |
60 |
3.5 |
|
505.60 |
60 |
1.9 |
|
505.60 |
50 |
2.8 |
|
505.60 |
50 |
1.6 |
|
505.90* |
60 |
3.6 |
|
505.90 |
60 |
3 |
|
505.90 |
50 |
3.6 |
|
505.90 |
50 |
2.4 |
|
|
|
|
|
505.180* |
60 |
4 |
|
|
|
|
|
505.180* |
50 |
4 |
|
*HSM em limites de fluxo de estrutura para 300 Lpm (80 gpm). Adicione o MTS Model 293 HSM para HPUs com saída superior a 300 Lpm. |
||||||
|
Especificações de desempenho de teste |
|||
|
Velocidade máxima de pico para três ciclos de 100 mm de curso (pico a pico) e comando de onda sinusoidal |
|||
|
Modelo 850.25 |
Modelo 850.50 |
||
|
4 m/s |
Sem carga |
5 m/s |
Sem carga |
|
3,5 m/s |
Carga de 5000 N |
4,5 m/s |
Carga de 5000 N |
|
2,8 m/s |
Carga de 10000 N |
4,0 m/s |
Carga de 10000 N |
|
1,8 m/s |
Carga de 15000 N |
3,0 m/s |
Carga de 20000 N |
|
1,0 m/s |
Carga de 15000 N |
1,2 m/s |
Carga de 30000 N |
|
Especificações da Máquina |
Unidades |
Modelo 852.25 |
Modelo 852.50 |
Modelo 852.67 |
|
|
Diâmetro da haste do atuador |
mm |
80 |
80 |
80 |
|
|
pol |
3.15 |
3.15 |
3.15 |
||
|
Espaço de teste (Atuador de frente para a Célula de Carga) |
|
||||
|
máximo |
mm |
1575 |
1575 |
1575 |
|
|
mínimo |
mm |
180 |
180 |
180 |
|
|
Classificação de carga dinâmica da estrutura |
kN |
67 |
67 |
67 |
|
|
kip |
15 |
15 |
15 |
||
|
Montagem no piso |
|
Estrutura aparafusada ao concreto (sistema opcional de isolamento das vibrações está disponível) |
|||
|
HSM |
lpm |
Parte do coletor acumulador, 284 lpm máx. |
|||
|
Rolamento Hidrostático do Atuador |
Sim |
||||
|
Curso do atuador |
mm |
250 |
250 |
250 |
|
|
pol |
10 |
10 |
10 |
||
|
Antirrotante de Carga Pesada |
|
Sim |
|||
|
Segurança de fluxo baixo |
|
Sim |
|||
|
Acumulador (pressão e retorno) |
l |
19 |
19 |
38 |
|
|
Especificações de testes de durabilidade |
||||||||||
|
Velocidade máxima de pico contínuo de onda sinusoidal para testes de durabilidade |
||||||||||
|
Modelo 852.25 |
|
Modelo 852.50 |
|
Modelo 852.67 |
||||||
|
HPU |
Potência HZ |
M/S |
|
HPU |
Potência HZ |
M/S |
|
HPU |
Potência HZ |
M/S |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.5 |
|
505.20,_60_Hz |
60 |
0,3 (33,5_kN_de_carga) |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.4 |
|
505.20,_50_Hz |
60 |
0,2 (33,5_kN_de_carga) |
|
505.30 |
60 |
1.6 |
|
505.30 |
60 |
0.9 |
|
505.30 |
60 |
0,6 (33,5_kN_de_carga) |
|
505.30 |
50 |
1.3 |
|
505.30 |
50 |
0.7 |
|
505.30 |
50 |
0,4 (33,5_kN_de_carga) |
|
505.60 |
60 |
3.2 |
|
505.60 |
60 |
2 |
|
505.60 |
60 |
1,4 (33,5_kN_de_carga) |
|
505.60 |
50 |
2.9 |
|
505.60 |
50 |
1.7 |
|
505.60 |
50 |
1,1 (33,5_kN_de_carga) |
|
505.90*# |
60 |
3.2 |
|
505.90* |
60 |
3.2 |
|
505.90* |
60 |
2,2 (33,5_kN_de_carga) |
|
505.90*# |
50 |
3.2 |
|
505.90 |
50 |
2.6 |
|
505.90 |
50 |
1,7 (33,5_kN_de_carga) |
|
|
|
|
|
505.180*# |
60 |
3.6 |
|
505.180*# |
60 |
2,9 (33,5_kN_de_carga) |
|
|
|
|
|
505.180*# |
50 |
3.6 |
|
505.180*# |
50 |
2,9 (33,5_kN_de_carga) |
|
* Devido a um limite de fluxo de 284 lpm com o padrão HSM on/off, é necessário um 293 HSM opcional para atender a este desempenho. |
||||||||||
|
# Velocidade máxima limitada a esta carga de corpos de prova. |
||||||||||
|
Especificações de desempenho de teste |
||||||
|
Velocidade máxima de pico para três ciclos de 100 mm de curso (pico a pico) e comando de onda sinusoidal |
||||||
|
Modelo 850.25 |
Modelo 850.50 |
Modelo 852.67 |
||||
|
4,0 m/s |
Sem carga |
5,0 m/s |
Sem carga |
3,8 m/s |
Sem carga |
|
|
3,6 m/s |
Carga de 5000 N |
4,5 m/s |
Carga de 5000 N |
3,6 m/s |
10 kN de Carga |
|
|
3,0 m/s |
Carga de 10000 N |
4,0 m/s |
Carga de 10000 N |
3,1 m/s |
20 kN de Carga |
|
|
2,2 m/s |
Carga de 15000 N |
3,0 m/s |
Carga de 20000 N |
2,5 m/s |
30 kN de Carga |
|
|
1,5 m/s |
Carga de 18000 N |
1,2 m/s |
Carga de 30000 N |
1,7 m/s |
40 kN de Carga |
|
-

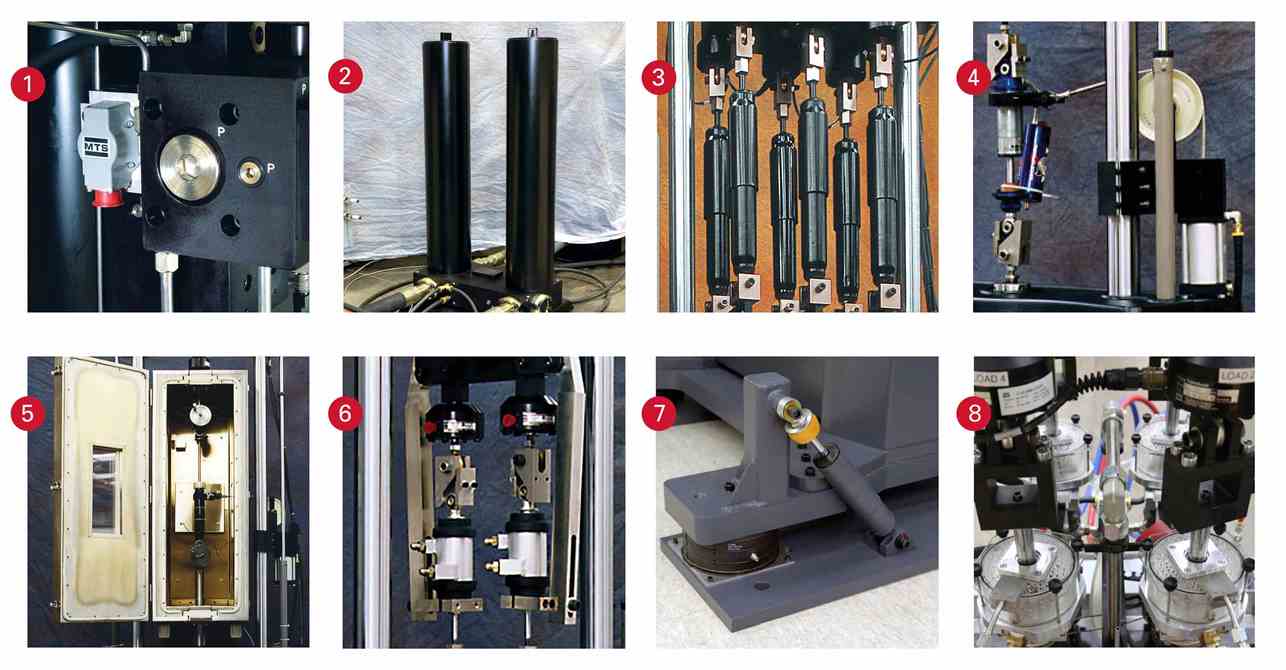

Servoválvulas (modos de fluxo alto e baixo): Atinja maior precisão em testes de baixa velocidade enquanto em modo de baixo fluxo com a adição de servo-válvulas secundárias.
-
Acumulação personalizada: Aumente o desempenho do sistema com acumuladores adicionais. O sistema pode ser personalizado para atender necessidades exclusivas de testes.
-
Fixadores para diversos corpos de prova: Permite testes de até 8 corpos de prova simultaneamente. Os transdutores de força individuais para cada corpo de prova são usados para fornecer uma aquisição de dados precisa
-
Atuadores de carga lateral: Simule condições reais de carga, fornecendo uma força lateral ajustável em amostras de teste de amortecedores.
-
Câmara ambiental: Amortecedores de teste em condições reais, quentes e frias, com uma câmara ambiental montada na estrutura de teste.
-
Camisa de resfriamento a água: Reduza o tempo de inatividade dos testes, mantendo os amortecedores dentro das faixas de temperatura exigidas pela especificação do teste.
-
Isolamento da Vibração: Reduz a transmissão de força para o piso o que permite que sistemas de teste sejam instalados em instalações sensíveis à vibração.
-
Proteções de Segurança: Configurações com certificação CE nos níveis PLc e PLd disponíveis.
A tecnologia MTS SafeGuard, compatível com a ISO 13849, utiliza um Controlador Lógico Programável (PLC) certificado e classificado para segurança para gerenciar todas as funções e subsistemas de segurança, incluindo:
- Velocidade Segura
- Isolamento Seguro / Desligamento Seguro
- Chave de modo de três posições (Desligado / Baixo / Alto)
- Válvulas com classificação de segurança
- Proteções da Área de Teste
- Botões de emergência e paradas de estação
A. 295 IHSM / Interface da Máquina MTS SafeGuard 275
B. Processador MTS SafeGuard 273
C. Botões de emergência e paradas de estação
D. Interface do Usuário MTS SafeGuard 274
- Testes de qualidade de produção
- Testes de alta velocidade
- Testes na presença de lama e polpa
- Testes de amortecedores Magneto-Rheológicos (MR)
- Amostras invertidas ou inclinadas
- e muito mais
