Estensimetro Video Advantage (AVX)

Misurazione della deformazione senza contatto flessibile, efficiente e ripetibile

L'estensimetro video Advantage™ offre sicurezza nella misurazione della deformazione senza contatto. Il design ergonomico integra un braccio di supporto a ritorno magnetico per un'acquisizione video precisa e ripetibile e le procedure di verifica della calibrazione garantiscono un'accuratezza dei dati continua e tracciabile.



Guidato da potenti fotocamere, processori e software, l'estensimetro video MTS Advantage (AVX) offre velocità, precisione e flessibilità senza precedenti per la misurazione senza contatto. L'estensimetro riconosce i modelli sul campione per acquisire i dati di misurazione, che vengono quindi elaborati dal software MTS TestSuite™ TW per calcolare la deformazione e il modulo del campione.

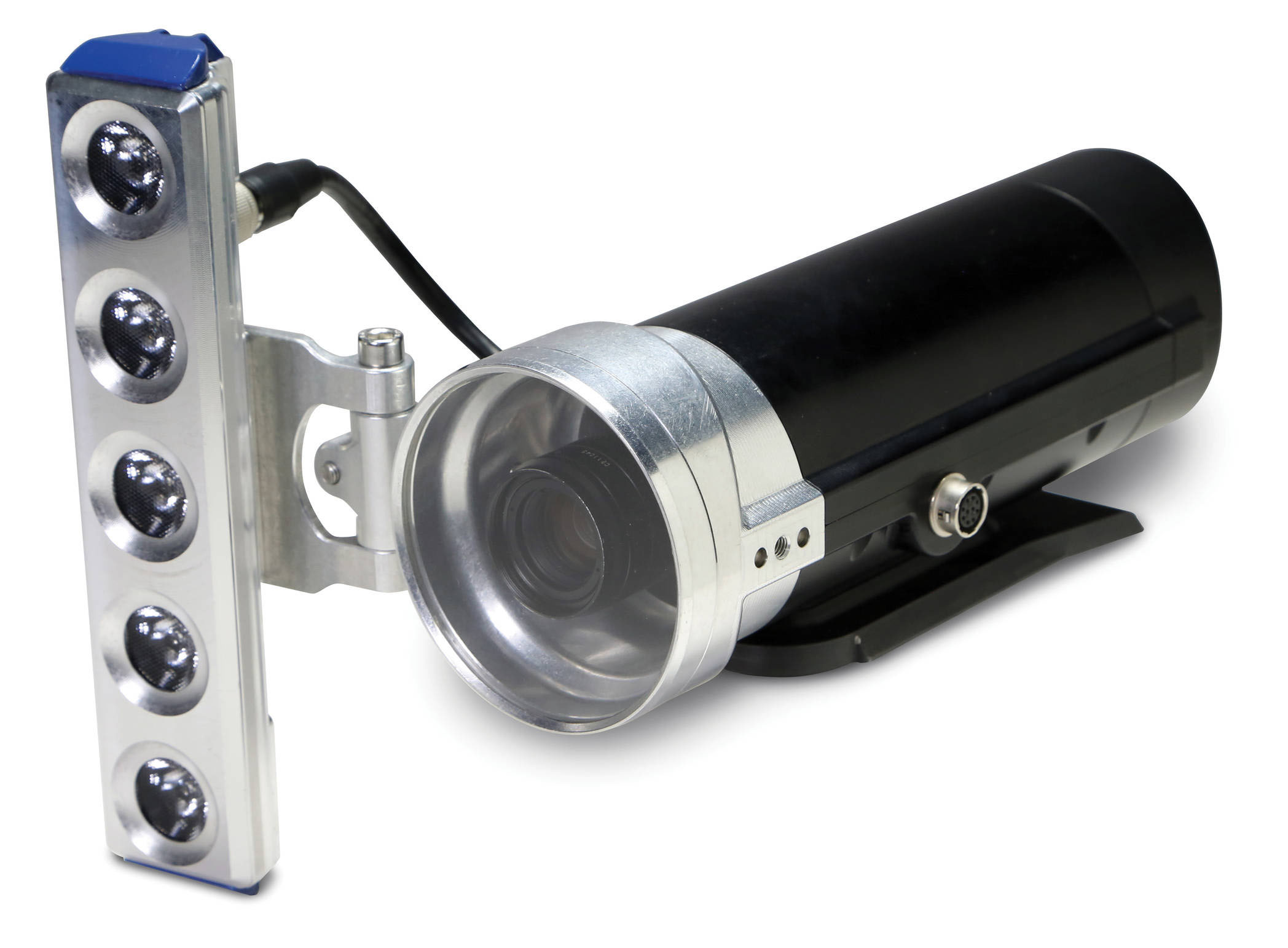

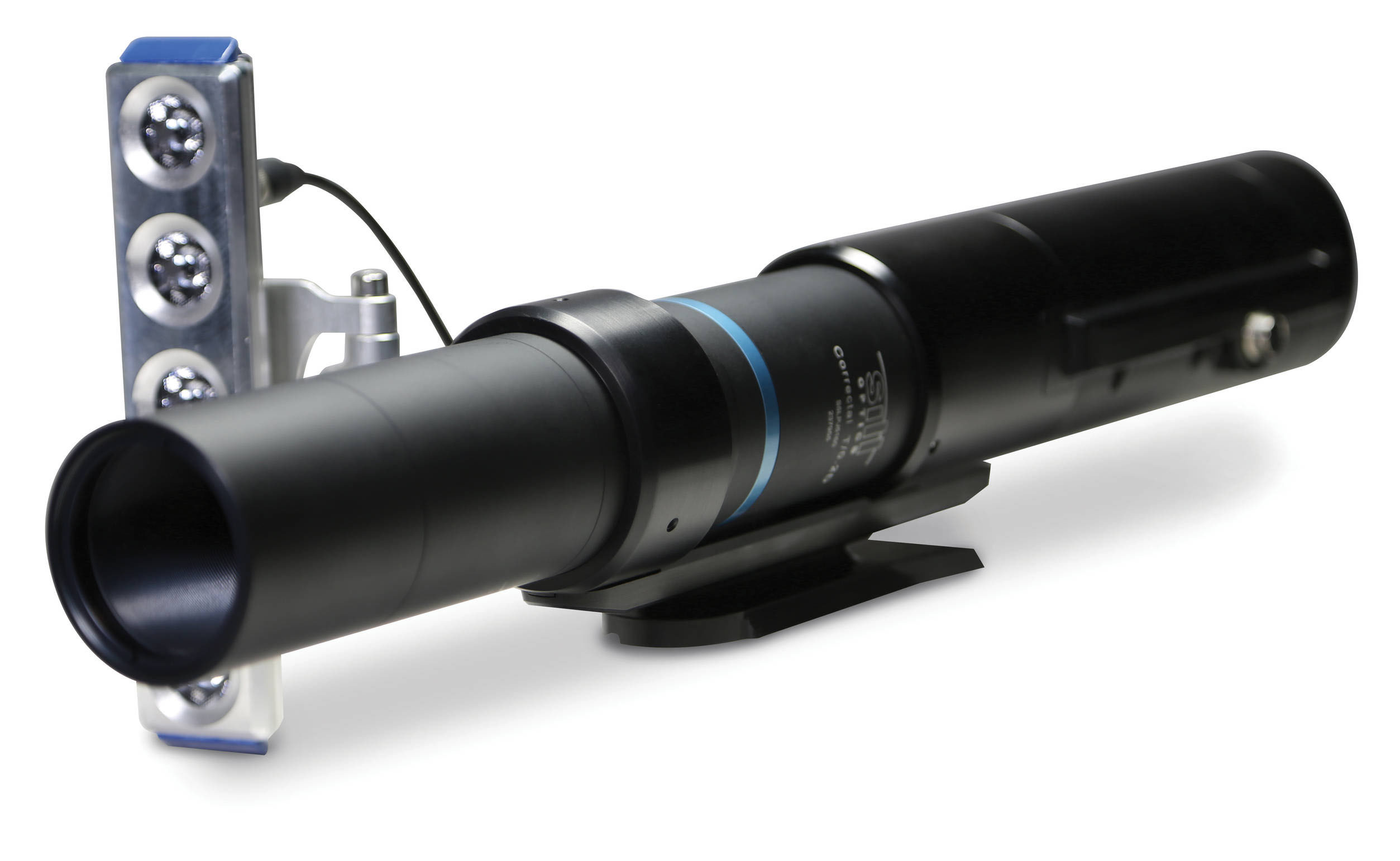

Scegli tra 16 diverse testine di misurazione intercambiabili ad attacco rapido con lunghezze di misura predefinite. Basta selezionare una lunghezza del misuratore e un intervallo di deformazione che soddisfino le tue esigenze di prova e utilizzare la corrispondente testina di misurazione per prove sui materiali per determinare con precisione il modulo di Young, il rapporto di Poisson o selezionare il valore R; o una testa di misura per uso generale per misurare materiali ad alto allungamento.

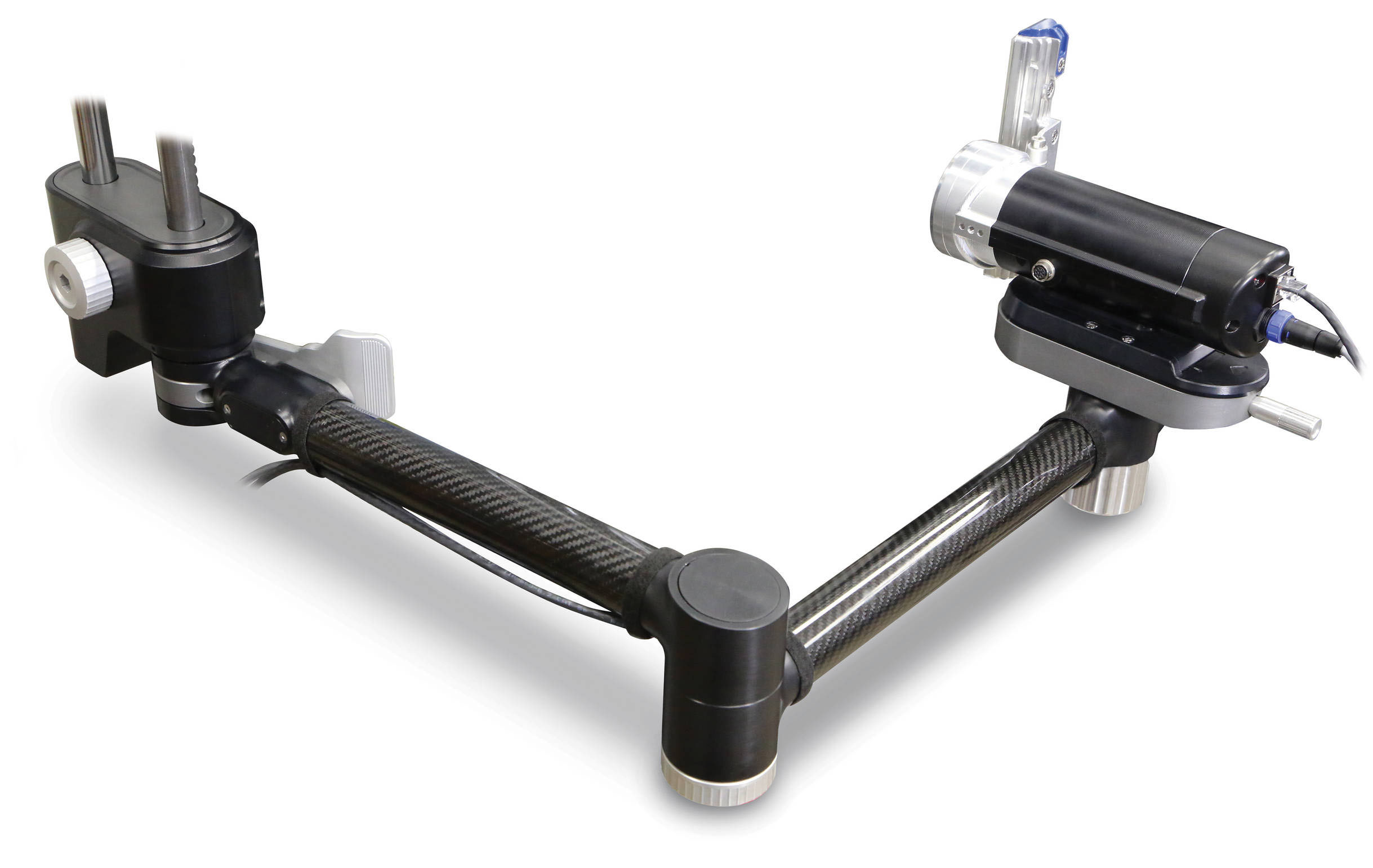

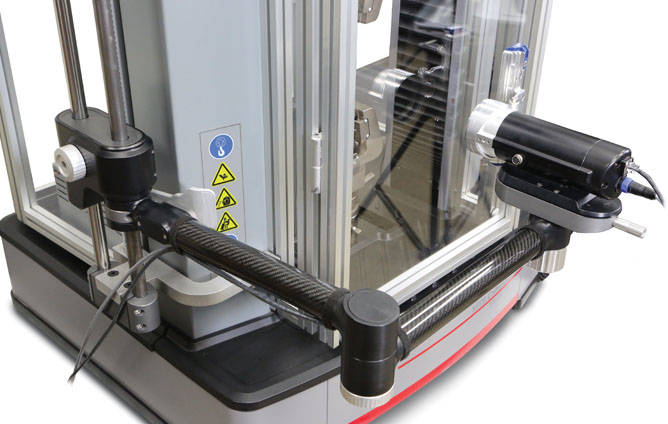

Il braccio di supporto a ritorno magnetico dell'AVX si sposta per consentire l'accesso al campione quando si utilizza una camera o un recinto dell'area di prova. Inoltre, l'estensimetro video può essere facilmente montato su qualsiasi sistema di test meccanico e la luce LED è integrata nella testina di misurazione.

• Braccio di supporto a ritorno magnetico per un facile accesso al campione e un posizionamento preciso
• Testine di misurazione ad attacco rapido che supportano un'ampia gamma di lunghezze del misuratore e intervalli di deformazione
• Blocchi di verifica della calibrazione pass/fail e procedura guidata di calibrazione del software per confermare l'impostazione sulla classe ASTM E83 o ISO 9513 desiderata
• Opzioni di montaggio a sinistra, a destra, davanti o dietro al telaio di carico

Specifiche della testina di misurazione

Testine di misura serie XT-100

Testine di misurazione AVX	Intervallo massimo di deformazione a trazione assiale (%) alla lunghezza specificata del calibro (mm) 1					Intervallo massimo di compressione a trazione assiale (%) alla lunghezza specificata del calibro (mm) 1					Lunghezza massima del calibro trasversale (mm) 2	Risoluzione di estensione tipica (µm) 3	Larghezza minima del campione per le misurazioni (mm) 4		Velocità massima di tracciamento (mm/min) 2	Campo visivo (mm)
	10	25	50	100	200	10	25	50	100	200			Assiale	Trasversale
XT-101	280	70	-	-	-	40	40	-	-	-	10	0.3	1.5	4	1350	57 x 16
XT-102	530	170	50	-	-	40	40	40	-	-	19	0.4	2.4	7	2100	98 x 27
XT-103	840	300	120	25	-	-	40	40	40	-	29	0.6	3.4	10	3200	150x 42
XT-104	1000	460	200	65	-	-	40	40	40	-	43	0.9	5	14	4600	220 x 62
XT-105	-	800	360	150	40	-	-	40	40	40	70	1.4	8	23	7200	350 x 100
XT-106	-	1000	500	220	70	-	-	40	40	40	65	1.8	11	30	9400	460 x 100
XT-107	-	-	800	360	150	-	-	-	40	40	-	2.8	16	-	14000	700 x 100

1. Gli intervalli di deformazione presuppongono una distanza tra i morsetti pari al doppio del GL, con un calibro posizionato centralmente. Gli intervalli di deformazione effettivi possono essere maggiori o minori di questi valori, a seconda del posizionamento del misuratore, della separazione dei morsetti e del comportamento del campione.

2. GL trasversale massimo e velocità di tracciamento sono indicati a una velocità di misurazione di 100 Hz.

3. La risoluzione si basa sulle prestazioni tipiche in laboratorio.

4. Per la classe B-1, la larghezza minima del campione per le lunghezze del misuratore trasversali deve essere aumentata di 65%.



.

Testine di misurazione serie XT-200

Testine di misurazione AVX	Intervallo massimo di deformazione a trazione assiale (%) alla lunghezza specificata del calibro (mm) 1			Intervallo massimo di compressione a trazione assiale (%) alla lunghezza specificata del calibro (mm) 1			Lunghezza massima del calibro trasversale (mm) 2		Risoluzione di estensione tipica (µm) 3		Larghezza minima del campione per le misurazioni (mm)		Velocità massima di tracciamento (mm/min) 2	Campo visivo (mm)
	10	25	50	10	25	50				Assiale		Trasversale
XT-204	300	80	10	40	40	25	45	0.18		1.0		4.6	250	61 x 51
XT-205	460	145	40	40	40	40	63	0.25		1.4		6.4	350	86 x 72
XT-254	390	120	25	40	40	40	15	0.3		1.7		8	1900	76 x 21
XT-255	580	190	65	40	40	40	21	0.4		2.4		11	2600	107 x 30

1. Gli intervalli di deformazione specificati presuppongono una distanza tra i morsetti pari al doppio del GL, con un misuratore posizionato centralmente. Ceppo reale

gli intervalli possono essere maggiori o minori di questi valori, a seconda del posizionamento del misuratore, della separazione dei morsetti e del comportamento del campione.

2. GL trasversale massimo e velocità di tracciamento sono indicati a una velocità di misurazione di 15 Hz (serie XT-20x) e 100 Hz (serie XT-25x).

3. La risoluzione si basa sulle prestazioni tipiche in laboratorio.
