La misura della deformazione senza contatto a temperature non ambientali richiede particolare attenzione all'impostazione del test. Ecco alcuni suggerimenti per ottenere risultati affidabili quando si utilizza una camera ambientale con un estensometro senza contatto.
Finestra della Camera
La finestra della camera deve essere realizzata in vetro di qualità ottica e la dimensione della finestra deve supportare il campo visivo richiesto sia in direzione assiale che trasversale. Assicurarsi che la finestra sia abbastanza grande è particolarmente critico se si prevede di utilizzare un sistema di telecamera stereo. Inoltre, la dimensione della finestra deve essere sufficientemente grande da accogliere la luce che illuminerà la superficie del campione.
Distanza di Lavoro
La distanza di lavoro dell'estensometro senza contatto deve essere sufficientemente grande affinché l'estensometro possa essere posizionato all'esterno della camera alla distanza corretta quando la porta della camera è chiusa.
Temperature Sotto Zero
Quando si testa a temperature sotto zero, la finestra della camera potrebbe dover essere sghiacciata. Le finestre delle camere che possono essere sghiacciate hanno elementi riscaldanti integrati, simili ai fili utilizzati nei sistemi di sghiacciamento dei finestrini delle auto. Funzionano facendo passare una corrente attraverso i fili per riscaldarli, il che riscalda la finestra per rimuovere il ghiaccio. Il lato negativo di utilizzare queste finestre sghiacciabili è che i fili potrebbero ridurre il campo visivo trasversale o limitare la quantità di luce che raggiunge la superficie del campione. Per questo motivo, gli estensometri laser, che hanno un campo visivo ristretto, possono essere una buona scelta per test a temperature sotto zero. Quando si utilizza un estensometro laser, gli elementi riscaldanti nella finestra della camera non interferiscono con la misura della deformazione. Al contrario, se si utilizza un estensometro video per condurre DIC 2D o 3D, la distanza tra gli elementi riscaldanti deve essere sufficientemente ampia per il campo visivo richiesto.
Un'altra sfida a basse temperature è che possono formarsi cristalli di ghiaccio sulla superficie del campione, nascondendo i segni sulla superficie del campione stesso. Se la temperatura richiesta provoca ghiacciamento sulla superficie del campione, allora un estensometro senza contatto probabilmente non funzionerà. Alcune camere forniscono il controllo dell'umidità, che è un modo per affrontare il problema, ma le camere standard spesso non includono il controllo dell'umidità.
Temperature Elevate
A temperature più elevate sono necessarie inchiostri o marcatori speciali, a seconda della temperatura di test. MTS può raccomandare tipi di marcatori per specifici intervalli di temperatura.
Il segnale è più rumoroso quando la temperatura aumenta a causa della radiazione o della circolazione dell'aria. Un modo per mitigare questo problema è utilizzare il ventilatore mentre si raggiunge la temperatura e poi spegnerlo per ridurre la corrente termica durante il test. Se la frequenza di test o la velocità di test lo consentono, è possibile applicare un filtro per minimizzare il rumore del segnale.
Montaggio dell'Estensometro
Una soluzione di montaggio su treppiede è la più flessibile e può essere facilmente spostata tra diversi sistemi. Lo svantaggio del treppiede è che deve essere posizionato sul pavimento di fronte al sistema, il che rende più difficile cambiare i campioni, e l'operatore deve fare attenzione a non urtare accidentalmente o inciampare sulle gambe del treppiede.

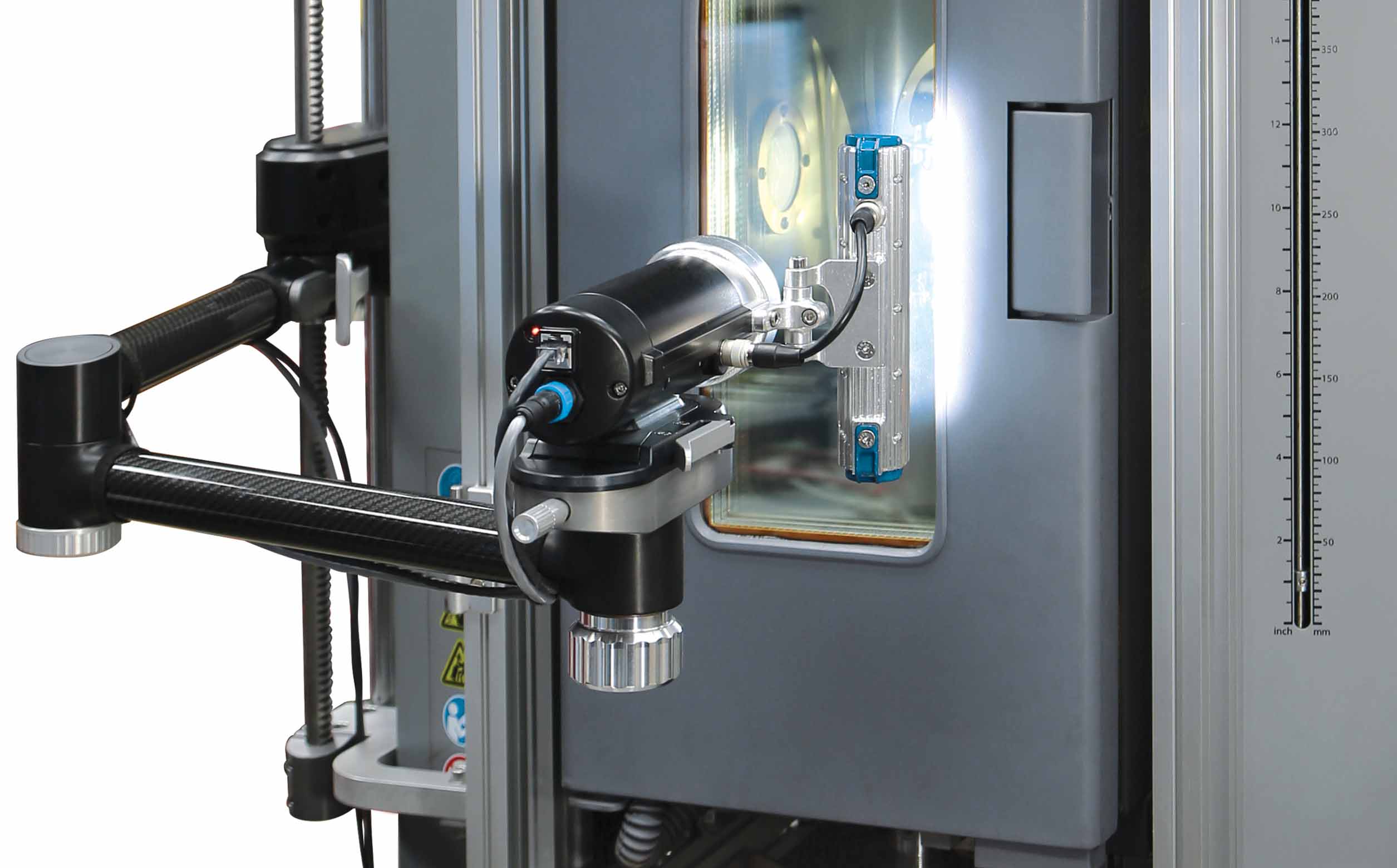

Alcuni estensometri sono dotati di una soluzione montata su telaio che consente all'operatore di rimuovere facilmente l'unità, in modo che la porta della camera possa essere aperta per cambiare il campione e poi l'estensometro possa essere rimesso di fronte alla camera.
Si prega di contattare MTS per ulteriori informazioni su come utilizzare un dispositivo di misurazione della deformazione senza contatto con una camera ambientale.
