Casa > Calibrazione avanzata dello spostamento

Tecniche avanzate di calibrazione dello spostamento ottimizzano la fedeltà dei dati di prova

calibrazione

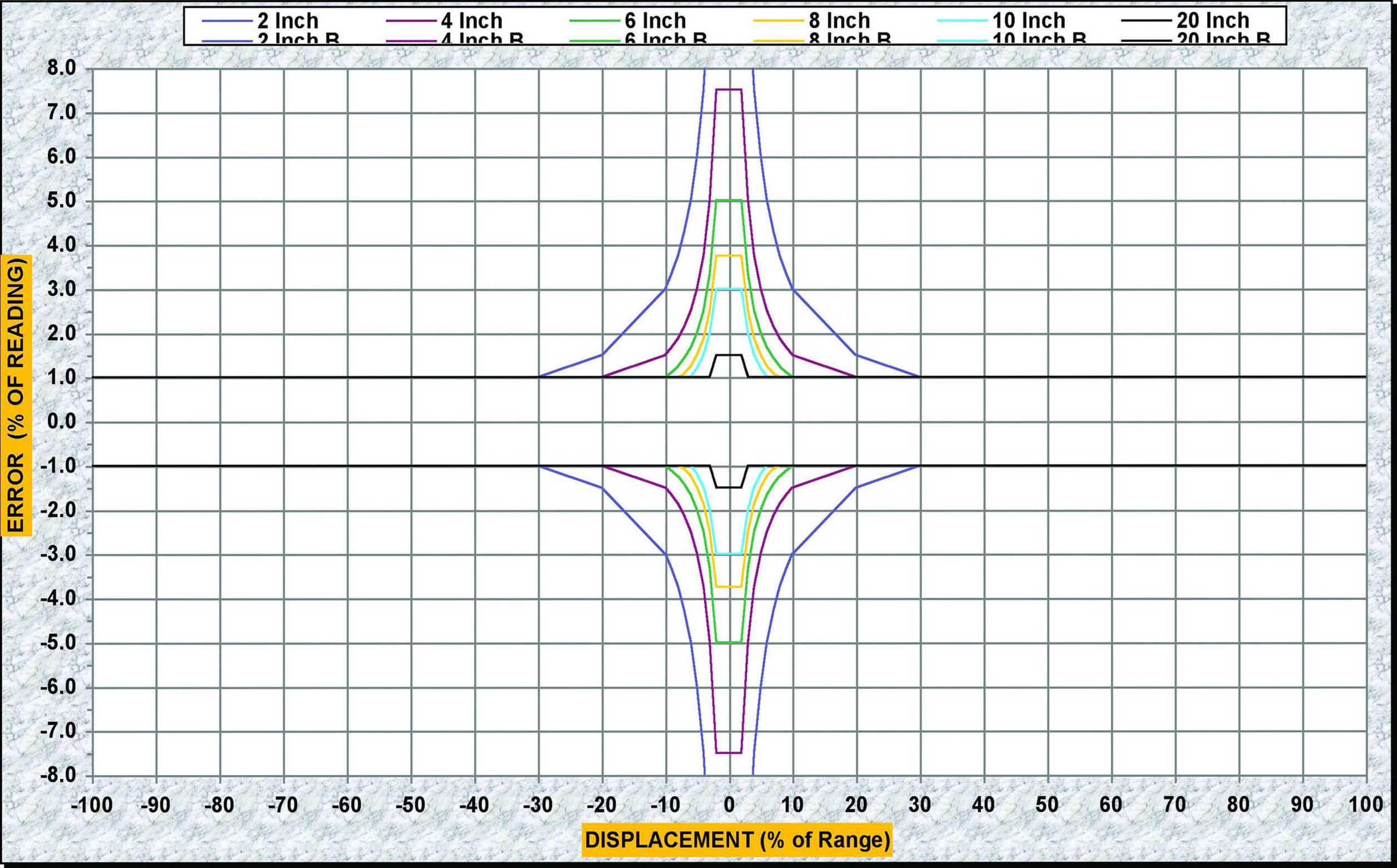

Questo grafico mostra che l'E2309 pone maggiore rigore sulla misurazione di fascia bassa con l'aumentare dell'intero intervallo del dispositivo di spostamento.
Eliminare la variabilità dell'apparecchiatura di test dall'equazione di test sui materiali è fondamentale per il successo di ogni laboratorio di test. Comprendiamo quanto sia importante per i collaudatori sentirsi sicuri delle proprie misurazioni di spostamento. Per aiutarti a ridurre al minimo la variabilità della macchina, MTS consiglia la calibrazione dello spostamento annuale secondo standard tracciabili.

Il trasduttore lineare di spostamento variabile (LVDT) è stato a lungo un dispositivo di calibrazione dello spostamento preferito per i sistemi di prova dei materiali. In generale e per un lungo periodo di tempo, l'industria dei test ha semplicemente avuto la tendenza ad accettare che gli LVDT non siano così lineari o ripetibili come altri trasduttori di misura all'interno del sistema di prova. Gli LVDT sono soggetti a prestazioni di non linearità maggiori su diverse parti della loro corsa rispetto ai tipici trasduttori ad estensimetri. Ciò significa che l'avvio dello stesso test da diverse posizioni dell'attuatore e della traversa indurrà una leggera variabilità nel feedback di spostamento puro. La maggior parte degli LVDT disponibili in commercio non soddisfa costantemente i requisiti di linearità MTS nell'intervallo dal 2% al 100%.

MTS utilizza la calibrazione dello spostamento per risolvere questo problema di non linearità e ora utilizza lo standard ASTM E2309.

Pubblicato per la prima volta nel 2005, ASTM E2309 verifica gli LVDT e altri dispositivi di misurazione dello spostamento utilizzati sui sistemi di prova dei materiali. Gli attributi primari di ASTM E2309 producono dati che infonderanno maggiore fiducia nelle tue misurazioni dello spostamento.

In che modo ASTM E2309 migliora la precisione? Fornisce un metodo per classificare le prestazioni di diverse porzioni dell'intervallo fisico, nonché la classificazione dell'intero intervallo. Lo standard ASTM E2309 richiede due serie di dati, aiutando a catturare la varianza all'interno delle serie e a convalidare la ripetibilità della misurazione. Ogni classificazione offre un criterio di errore relativo in percentuale di spostamento, più un errore fisso ammissibile per misurazioni prossime allo zero. Inoltre, quattro livelli di classificazione dell'accuratezza all'interno di ASTM E2309 forniscono un riferimento coerente per la misurazione dello spostamento, insieme ai mezzi per stabilire requisiti specifici di classificazione dell'accuratezza.


Il vantaggio del servizio di calibrazione di MTS

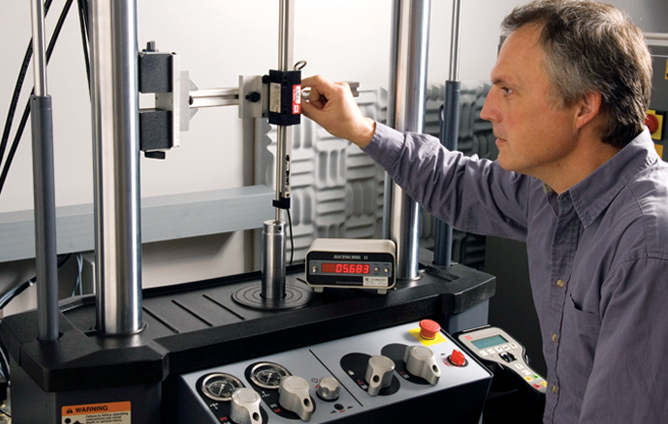

I tecnici dell'assistenza sul campo MTS eseguono la calibrazione end-to-end. Questa calibrazione sul campo a livello di sistema coinvolge tutti i componenti del sistema: trasduttore, cavi, condizionatori e controller. Quando tutti gli elementi sono valutati come unità, viene eliminata una notevole incertezza. Contattaci per saperne di più su come le soluzioni di calibrazione MTS possono offrire vantaggi ai tuoi test.

calibrazione

Leggi l'articolo completo sulla calibrazione dello spostamento E2309.

Scarica l'articolo completo
Stay Connected
  • SETTORI
  • Settore automobilistico
  • Materiali
  • Aerospaziale
  • Biomedico
  • Ingegneria civile
  • Geomeccanica roccia
  • Energia
  • Ferrovie
  • SUPPORTO ALLE VENDITE
  • Uffici Vendite
  • Servizi
  • Formazione
  • Componenti
  • Portale clienti
  • FORNITORI
  • Termini e condizioni
  • Prodotti e servizi
  • Aspettative
  • Standard di lavorazione
  • Imballaggio ed etichettatura
  • Guida al percorso
  • AZIENDA
  • PROFILO
  • Comunicati stampa
  • Carriere
  • Cultura
  • Sostenibilità
  • Storia
  • SOLUZIONI
  • Applicazioni
  • Standard di prova
  • Prodotti
  • RISORSE
  • Centro di apprendimento
  • Trova soluzioni
  • Qualità
  • La sicurezza dei prodotti
  • Brevetti
  • CONTATTI
  • SUPPORTO: 952-937-4000
  • Richiesta in linea
  • Richiedi un preventivo
  • Uffici Vendite
  • IMPRESE
  • Sistema MTS
  • Tecnologie E2M
  • Sistemi di prova R&D
  • MTS SANS Cina
    • © MTS Systems. Tutti i diritti riservati.
    • 952.937.4000
    • Informativa sulla privacy
    • Termini di utilizzo
    • Termini e condizioni
    • Uffici Vendite
    • Preferenze sui cookie
Utilizziamo i cookie necessari per far funzionare il nostro sito. Vorremmo anche impostare cookie analitici opzionali per aiutarci a migliorarlo. Non imposteremo cookie opzionali a meno che tu non li abiliti.
Rifiuta Accetta
Utilizziamo i cookie necessari per far funzionare il nostro sito. Vorremmo anche impostare cookie analitici opzionali per aiutarci a migliorarlo. Non imposteremo cookie opzionali a meno che tu non li abiliti.
Rifiuta Accetta
