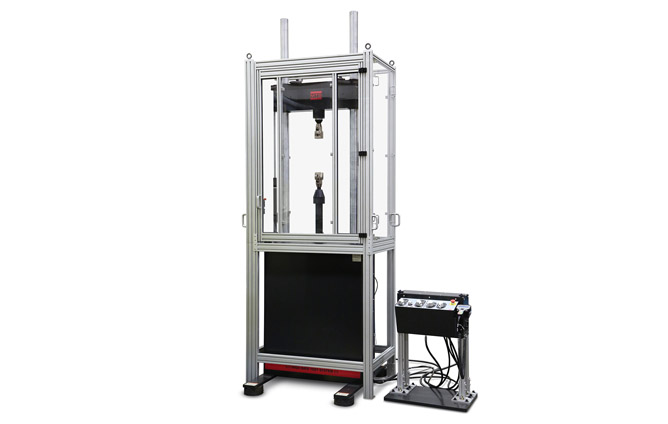

      • Alta percentuale
      • Analisi di meccanica dinamica

      Applicazioni dei materiali per materiale

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Standard di test
      • Standard di test ASTM
      • Standard di test ISO
      • Standard di test EN

      Applicazioni dei materiali per materiale

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Materiali
      • Metalli
      • Materiali compositi
      • Materie plastiche
      • Gomma ed elastomeri
      • Adesivi
      • Dispositivi di fissaggio e saldature
      • Cemento e roccia
      • Ceramica e vetro
      • Prodotti in legno e cartacei
      • Produzione additiva

      Applicazioni dei materiali per materiale

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Applicazioni automobilistiche
      • Veicolo completo
      • Asse e sospensione
      • Sistema di sterzo
      • Trasmissione
      • Ammortizzatori
      • Supporti e boccole elastomerici
      • Pneumatici
      • Sistema di scarico
      • Componenti montati sul corpo
      • Componenti del sistema di raffreddamento
      • Imballaggio e trasporto
      • Motociclette
      • Settore agricolo, edilizia, veicoli fuoristrada (OHV)

      Settore automobilistico

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Applicazioni aerospaziali
      • Strutture complete a grandezza naturale
      • Sub-Assemblies
      • Sub-Systems
      • Sistemi di controllo di volo
      • Componenti della cellula
      • Componenti dell'ala rotante
      • Componenti del motore a turbina a gas

      Aerospaziale

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Applicazioni biomediche
      • Ortopedico
      • Biomeccanico
      • Dispositivi medici
      • Biomateriale

      Biomedico

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Applicazioni di ingegneria civile
      • Strutture civili
      • Componenti e sotto-assiemi strutturali
      • Sistemi non strutturali
      • Infrastrutture costiere e d'alto mare
      • Materiali da costruzione

      Ingegneria civile

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Applicazioni energetiche
      • Test per turbine eoliche
      • Oleodotti e gasdotti

      Energia

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Applicazioni su roccia e di geomeccanica
      • Combustibili fossili
      • Geotermico
      • Stoccaggio di rifiuti nucleari

      Geomeccanica roccia

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Applicazioni per rotaie
      • Componenti di sospensioni di automotrici
      • Accoppiamento per automotrici
      • Binari e ruote per automotrici
      • Assi per automotrici
      • Carrelli per automotrici
      • Automotrici complete
      • Pantografi per automotrici
      • Linea ferroviaria e sede stradale
      • Catenaria e linea aerea

      Ferrovie

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

  • Prodotti
    • Sistemi automobilistici
      • Sistemi di test per veicoli completi
      • Sistemi di test di componenti e sottosistema
      • Sistemi di test per pneumatici
      • Sistemi di test degli ammortizzatori
      • Sistemi di test per elastomeri
      • Soluzioni di simulazione ibrida
      • Componenti modulari

      Settore automobilistico

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Sistemi di test sui materiali
      • Sistema di test materiali statici
      • Sistemi di test per materiali dinamici
      • Estensimetri
      • Morsetti
      • Infissi e piastre
      • Altoforni, camere e fluidi
      • Sotto-sistemi ad alta temperatura e TMF
      • Celle di carico/trasduttori di forza

      Materiali

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Sistemi aerospaziali
      • Acquisizione dati e controllo dell'assemblatore
      • Distribuzione energetica e idromeccanica dell'assemblatore
      • Soluzioni di sicurezza per articoli di test
      • Dispositivo di controllo di pressione strutturale Series 261
      • Sistemi di test a forza elevata
      • Componenti modulari
      • Sistemi di acquisizione dati FlexDAC

      Aerospaziale

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Sistemi biomedici
      • Sistemi di test ortopedici
      • Sistemi di test biomeccanici
      • Sistemi di test per dispositivi medici
      • Sistemi di test biomateriali

      Biomedico

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Sistemi per ingegneria civile
      • Tavole di scuotimento e simulatori sismici
      • Sistemi di test strutturali per sotto-assemblaggi multi-assiali
      • Soluzioni di simulazione ibrida
      • Sistemi di test per isolamento sismico
      • Sistemi di test a forza elevata
      • Componenti modulari
      • Software STEX Pro

      Ingegneria civile

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Sistemi energetici
      • Sistemi di fatica per pale di turbine eoliche
      • Sistemi statici per pale per turbine eoliche
      • Wind Turbine Blade Rain Erosion Test System
      • Sistemi di caricamento non a coppia
      • Tubi per olio e gas/sistemi di test dell'accoppiamento
      • Sistemi di test a forza elevata
      • Componenti modulari

      Energia

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Sistemi geomeccanici e rocciosi
      • Sistemi di test meccanici e rocciosi
      • Sistemi di test rocciosi poli-assiali

      Geomeccanica roccia

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Sistemi ferroviari
      • Air Spring Test System
      • Sistema di test per ammortizzatori ferroviari
      • Sistema di fatica per contatto a rotolamento (RCF)
      • Sistema di test del telaio del carrello canale 4-28
      • Sistema di vibrazione e caratterizzazione di carrello
      • Sistema di prestazione e usura del pantografo
      • Sistemi di test a forza elevata
      • Sistemi di test della durabilità dell'ammortizzatore
      • Sistemi di test per elastomeri
      • Componenti modulari

      Ferrovie

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Componenti di sistemi di test
      • Attuatori e servovalvole
      • Centraline idrauliche SilentFlo™
      • Collettori di servizio idraulico 295
      • Supporti e telai
      • Componenti cuscinetto di carico
      • Dispositivi di controllo FlexTest®
      • Acquisizione dati FlexDAC
      • Trasduttori della forza di ruota SWIFT® Evo

      Componenti di sistemi di test

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

    • Monitoraggio e software
      • Software di collegamento RPC®
      • Software TestSuite™
      • Software AeroPro™
      • Pro Software STEX™
      • Software per test su elastomeri
      • Software di test per ammortizzatori
      • TestWare® (MPT) polivalenti
      • Primo software di interazione stradale
      • Gestione del controllo multi-pompa
      • Monitoraggio delle apparecchiature

      Monitoraggio e software

      Trova soluzioni

      Cerca Materiale per test, Tipo di test o Standard di test per trovare rapidamente i prodotti pertinenti.

  • Servizi
    • Servizi
      • Calibrazioni e metrologia
      • Servizi di consulenza e ingegneria
      • Monitoraggio delle apparecchiature
      • Manutenzione ordinaria e cura dei fluidi
      • Riparazioni e rigenerazione
      • Servizi di trasferimento

      Servizi e supporto

    • Piani
      • Piani di supporto software
      • Piani di assistenza tecnica
      • Piani di servizio
      • Garanzia estesa

      Servizi e supporto

    • Formazione

      Corsi di formazione

    • Componenti

      Componenti

    • Supporto

      Portale myMTS

  • Azienda
    • La nostra azienda
      • Informazioni su MTS
      • Presenza globale
      • Storia

      La nostra azienda

    • Carriere

      Carriere

    • Sostenibilità

      Sostenibilità

    • Fornitori
      • Fornitore home
      • Prodotti e servizi

      Fornitori

  • Trova soluzioni
  • Contattaci
  • R&D Test Systems
  • E2M Technologies
  • Portale myMTS
  • Siti globali
  • Cerca
Casa > 3 fasi per migliorare i test a velocità elevata

3 fasi per migliorare i test a velocità elevata

casco per bicicletta
I test di deformazione a velocità elevata vengono utilizzati per valutare la sicurezza delle attrezzature sportive, la resistenza agli urti delle auto e l'affidabilità dei componenti degli aeroplani.

La sfida dei test a velocità elevata consiste nella raccolta di dati completi e accurati in un preciso momento, senza al contempo raccoglierne troppi. La parte interessante del test si svolge su uno spostamento di pochi centimetri ed entro pochi millisecondi di tempo. Ci sono tre modi per ottimizzare la raccolta di dati.



1. ATTIVARE PRIMA L'ACQUISIZIONE DI DATI

Innanzitutto, raccogliere i dati appropriati avviando l'acquisizione di dati prima del movimento dell'attuatore a velocità elevata. Per un test che dura solo pochi millisecondi, di solito è sufficiente attivare l'acquisizione di dati 10 millisecondi o anche 100 millisecondi prima del movimento dell'attuatore.



Nella maggior parte dei sistemi a velocità elevata, il sistema di acquisizione di dati e il sistema di movimento idraulico hanno ritardi diversi dopo un input di attivazione. Generalmente, il sistema idraulico ha un ritardo maggiore rispetto al sistema di acquisizione di dati, oppure può essere configuratoper averlo. Questa configurazione garantisce che se viene usata una singola attivazione per avviare più sistemi (controllo di dati e di movimento), il sistema di acquisizione di dati sarà in esecuzione e pronto a raccogliere dati significativi prima che l'attuatore inizi a muoversi.



Le cose si complicano quando l'operatore di test vuole raccogliere sia dati elettronici da trasduttori come sensori di sforzo, rondelle di carico piezoelettriche o accelerometri, sia dati visivi da una fotocamera ad alta velocità . In questo caso, è probabile che il ritardo temporale per i vari sottosistemi non sia lo stesso. Sebbene questa incoerenza renda l'analisi più difficile, è cruciale soltanto che tutte le acquisizioni di dati inizino prima del movimento dell'attuatore. Non è importante che tutte le acquisizioni di dati inizino contemporaneamente.



2. SINCRONIZZARE LA RACCOLTA DI DATI DI SOTTOSISTEMA

La maggior parte dei sistemi a velocità elevata utilizza sottosistemi multipli di acquisizione di dati con ritardi variabili, nonostante vengano attivati contemporaneamente. Molti sistemi hanno un complesso condizionamento del segnale di dati e trasduttori che introducono ritardi in modo che anche se tutti i segnali vengono attivati nello stesso istante, i segnali di un trasduttore saranno ritardati rispetto ai segnali di un altro.



Non è'importante avviarli tutti esattamente nello stesso istante, ma è necessario essere in grado di spostare i segnali in modo che i valori sui vari segnali vengano generati nello stesso istante di tempo. Alcuni ricercatori tentano di sincronizzare i segnali in base al movimento iniziale del sistema. Quando lo spostamento o il carico iniziano a cambiare, tutti gli altri segnali sono sincronizzati con questo orologio marcatempo. Purtroppo la maggior parte dei sistemi non è rigidamente accoppiata al campione di test. Questo accoppiamento lasco, o adattatore allentato, consente all'attuatore di raggiungere la velocità di test desiderata o massima prima di applicare forza al campione. In questo caso, l'attuatore si muove molto prima che ci sia un carico significativo sul campione.



A velocità di deformazione più elevate, è difficile usare il trasduttore di carico del sistema per la sincronizzazione, in quanto il movimento dell'attuatore accelera il trasduttore di carico causando un carico fantasma. Per ridurre al minimo questi casi di carichi inerziali, alcuni ricercatori stimano il carico dalla rigidità del campione e dai misuratori di deformazione opportunamente posizionati, poi usano tali dati per la sincronizzazione.



Altri ricercatori tentano di sincronizzare i segnali sulla base di eventi ovvi, come un guasto, ma ci sono comunque molti degli stessi problemi. E le cose diventano più complesse quando i sottosistemi prendono i dati a velocità diverse. Una situazione comune si verifica quando una fotocamera ad alta velocità che scatta foto a 1 kHz viene utilizzata con un sistema di acquisizione di dati che acquisisce dati a 20 kHz. Una singola foto viene quindi effettivamente associata a 20 o più punti dati discreti. Se i valori variano notevolmente, è difficile determinare esattamente in quale punto è stata acquisita la foto, nonostante la risoluzione temporale della foto sia di 1 millisecondo.



Alcune delle buone norme ruotano attorno alla caratterizzazione del sistema prima che vengano condotti test reali, nonché alla condivisione di un singolo segnale con dispositivi multipli di acquisizione di dati per semplificare la sincronizzazione. Alcuni segnali utilizzano luci (LED) visibili sia per le fotocamere sia per le fotocellule al fine di rendere la sincronizzazione più facile. Quando il protocollo di test richiede il monitoraggio di un singolo evento con sistemi multipli di acquisizione di dati, questo singolo segnale rende molto più semplice la sincronizzazione dei più sistemi.



3. ISOLARE I DATI RILEVANTI

Non tutti i dati acquisiti durante un test a velocità elevata sono significativi. Sebbene i dati di spostamento raccolti prima del movimento dell'attuatore possano essere utili per i calcoli di base, questi dati sono generalmente inutili. I dati del trasduttore di forza generati prima del contatto con il campione sono spesso fuorvianti, ma indicano che le misurazioni risultanti devono essere corrette per l'accelerazione del trasduttore. Un'altra fonte di dati estranei si verifica dopo il guasto del campione, in particolare in un test di trazione, quando la cella di carico "suona" nel momento in cui l'energia di deformazione nel sistema viene rilasciata e le onde di pressione influenzano il trasduttore di carico. Questi dati di carico spuri, risultato dell'accelerazione del trasduttore, rendono i dati difficili da comprendere e spesso confondono i nuovi ricercatori.



Come accennato in precedenza, talvolta è necessario lo spostamento nel tempo di alcuni segnali per sincronizzare i segnali multipli del trasduttore o i segnali da ogni singolo sottosistema di acquisizione di dati. Spesso un singolo segnale può essere utilizzato per fornire una "marcatura temporale" per più sistemi. I migliori fornitori di sistemi a velocità elevata offrono strumenti per spostare i segnali indipendentemente l'uno dall'altro, se necessario.



Inun test che dura pochi millisecondi, spesso ci sono centinaia di millisecondi di dati. Con tutti questi dati, può essere difficile trovare i dati rilevanti. I fornitori di soluzioni esperti di velocità elevata progettano meccanismi per facilitare la ricerca dei dati rilevanti, sia garantendo che il set di dati sia piccolo, sia fornendo strumenti che consentano al ricercatore di rimuovere i dati acquisiti prima dell'impatto e dopo il guasto del campione. Questi stessi provider possono aiutare a ridurre al minimo gli sforzi di sincronizzazione prestando molta attenzione al ritardo di fase nel condizionamento del segnale e abilitando la marcatura temporale del singolo segnale. Questi strumenti migliorano notevolmente la produttività dei ricercatori durante l'analisi e la riduzione dei dati a velocità elevata.



Alta percentuale

Ulteriori informazioni sui sistemi precisi di test a velocità elevata

Dettagli del prodotto
Stay Connected
  • SETTORI
  • Settore automobilistico
  • Materiali
  • Aerospaziale
  • Biomedico
  • Ingegneria civile
  • Geomeccanica roccia
  • Energia
  • Ferrovie
  • SUPPORTO ALLE VENDITE
  • Uffici Vendite
  • Servizi
  • Formazione
  • Componenti
  • Portale clienti
  • FORNITORI
  • Termini e condizioni
  • Prodotti e servizi
  • Aspettative
  • Standard di lavorazione
  • Imballaggio ed etichettatura
  • Guida al percorso
  • AZIENDA
  • PROFILO
  • Comunicati stampa
  • Carriere
  • Cultura
  • Sostenibilità
  • Storia
  • SOLUZIONI
  • Applicazioni
  • Standard di prova
  • Prodotti
  • RISORSE
  • Centro di apprendimento
  • Trova soluzioni
  • Qualità
  • La sicurezza dei prodotti
  • Brevetti
  • CONTATTI
  • SUPPORTO: 952-937-4000
  • Richiesta in linea
  • Richiedi un preventivo
  • Uffici Vendite
  • IMPRESE
  • Sistema MTS
  • Tecnologie E2M
  • Sistemi di prova R&D
  • MTS SANS Cina
    • © MTS Systems. Tutti i diritti riservati.
    • 952.937.4000
    • Informativa sulla privacy
    • Termini di utilizzo
    • Termini e condizioni
    • Uffici Vendite
    • Preferenze sui cookie
Utilizziamo i cookie necessari per far funzionare il nostro sito. Vorremmo anche impostare cookie analitici opzionali per aiutarci a migliorarlo. Non imposteremo cookie opzionali a meno che tu non li abiliti.
Rifiuta Accetta
Utilizziamo i cookie necessari per far funzionare il nostro sito. Vorremmo anche impostare cookie analitici opzionali per aiutarci a migliorarlo. Non imposteremo cookie opzionali a meno che tu non li abiliti.
Rifiuta Accetta
