Il Centro Tecnológico de Automoción de Galicia (CTAG) utilizza tecnologie avanzate di test per batterie MTS nel suo laboratorio all’avanguardia per veicoli elettrici.
Situato in Galizia, Spagna, il CTAG Electric Vehicle Lab dispone di una varietà di banchi prova per la valutazione di telai, gruppi motopropulsori e pacchi batteria per veicoli elettrici, svolgendo progetti di ricerca e sviluppo e fornendo servizi di testing all’industria della mobilità. La cella di prova integrata per vibrazioni delle batterie del laboratorio combina un tavolo di simulazione multiassiale MTS (MAST) con una serie di sistemi per la gestione delle batterie, la simulazione ambientale, le comunicazioni e la sicurezza per testare le prestazioni, l’affidabilità e la sicurezza delle batterie attive attraverso l’applicazione simultanea di sollecitazioni meccaniche, elettriche e termiche reali.
Un sistema MAST a sei gradi di libertà (6DOF), il software RPC® Connect, il controller FlexTest® e l’unità idraulica SilentFlo™ (HPU) forniscono una base robusta e affidabile per i test meccanici della cella di prova integrata per vibrazioni delle batterie EV, consentendo ai clienti di CTAG di condurre una gamma completa di test sulle batterie al litio con integrità, sicurezza ed efficienza ottimali.
Un sistema MAST a sei gradi di libertà (6DOF), il software RPC® Connect, il controller FlexTest® e l’unità idraulica SilentFlo™ (HPU) forniscono una base robusta e affidabile per i test meccanici della cella di prova integrata per vibrazioni delle batterie EV, consentendo ai clienti di CTAG di condurre una gamma completa di test sulle batterie al litio con integrità, sicurezza ed efficienza ottimali.

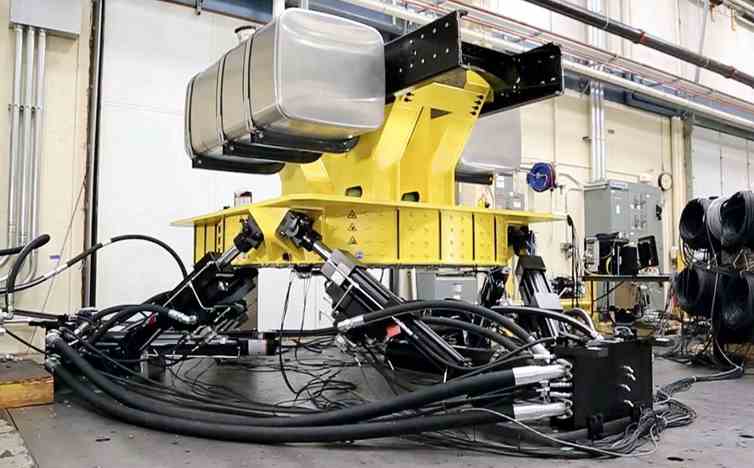

I sistemi MAST 6DOF 353.20 sono progettati per testare carichi utili fino a 1000 kg su tavoli rotondi da 2 metri o quadrati da 2,2 metri, fino a 200 Hz, e sono ideali per l'integrazione in camere ambientali e anecoiche.
Il rinomato software RPC Connect è utilizzato per ottenere i profili di vibrazione per i test delle batterie specificati nella norma ISO 12405. A destra è mostrato un test di Densità Spettrale di Potenza (PSD) che copre vibrazioni gaussiane casuali fino a 200 Hz.
Un versatile controller FlexTest fornisce gli algoritmi di controllo avanzati necessari per pilotare i sistemi MTS MAST alle alte frequenze e carichi utili richiesti per il test delle batterie. Il controllo dei gradi di libertà e a tre variabili consente un’operazione semplice e prestazioni di livello superiore.
Le SilentFlo 525 HPUs di nuova generazione impiegano una combinazione ibrida innovativa di moduli di pompe a spostamento digitale (DDP) efficienti e moduli di pompe a piastra oscillante convenzionali per ridurre il consumo energetico del 35% o più rispetto ai modelli precedenti.
