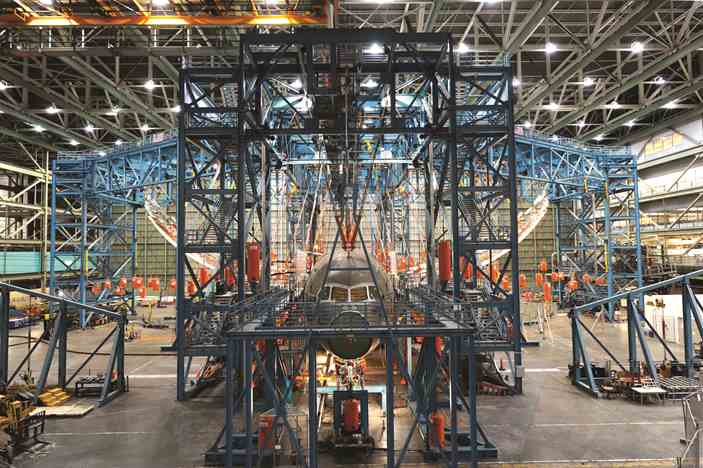

Proteggi articoli di prova aerospaziali unici e di alto valore da scarichi pericolosi e non pianificati durante test strutturali complessi e dinamici che coinvolgono dozzine — persino centinaia — di attuatori di prova idraulici.

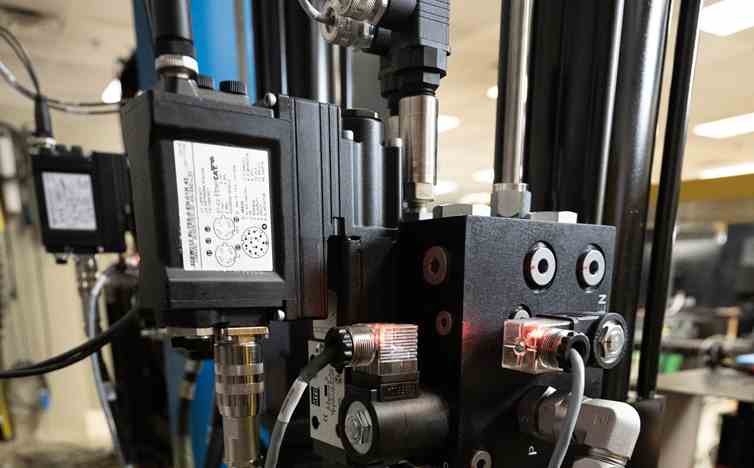

Active Control & Abort (AC&A) è una soluzione di sicurezza di nuova generazione progettata per fornire una protezione premium agli articoli di prova di alto valore durante i test strutturali aerospaziali multi-canale. La soluzione AC&A combina avanzati controller FlexTest e software AeroPro con una rete di hub di segnale posizionati localmente e valvole intelligenti montate sugli attuatori, per garantire un caricamento preciso durante le normali operazioni e uno scarico controllato di tutti gli attuatori in caso di emergenza. In caso di interruzione di corrente o blocco di sistema, AC&A coordina il rilascio sincronizzato e uniforme dei carichi idraulici su tutti gli attuatori — senza la necessità di intervento del controller di sistema. Progettato per un’integrazione senza soluzione di continuità con gli attuatori di prova MTS DuraGlide, AC&A offre una soluzione convalidata, economica e facile da usare per la protezione degli articoli di prova strutturali aerospaziali unici.
Quando viene rilevata una condizione di blocco, il sistema AC&A isola gli attuatori di prova dall’alimentazione idraulica e sposta la macchina dal controllo di flusso (Modalità Q), gestito dal controller di sistema, al controllo di pressione (Modalità P), che è guidato dalle valvole intelligenti distribuite e montate sugli attuatori. Le valvole intelligenti leggono i dati dei trasduttori di pressione e calcolano le pressioni differenziali per tutti gli attuatori, quindi utilizzano questi carichi calcolati per eseguire una rampa uniforme e sincronizzata fino a zero carico in 5-15 secondi.
Quando viene rilevata una condizione di blocco, il sistema AC&A isola gli attuatori di prova dall’alimentazione idraulica e sposta la macchina dal controllo di flusso (Modalità Q), gestito dal controller di sistema, al controllo di pressione (Modalità P), che è guidato dalle valvole intelligenti distribuite e montate sugli attuatori. Le valvole intelligenti leggono i dati dei trasduttori di pressione e calcolano le pressioni differenziali per tutti gli attuatori, quindi utilizzano questi carichi calcolati per eseguire una rampa uniforme e sincronizzata fino a zero carico in 5-15 secondi.
Componenti del sistema Active Control & Abort (AC&A):

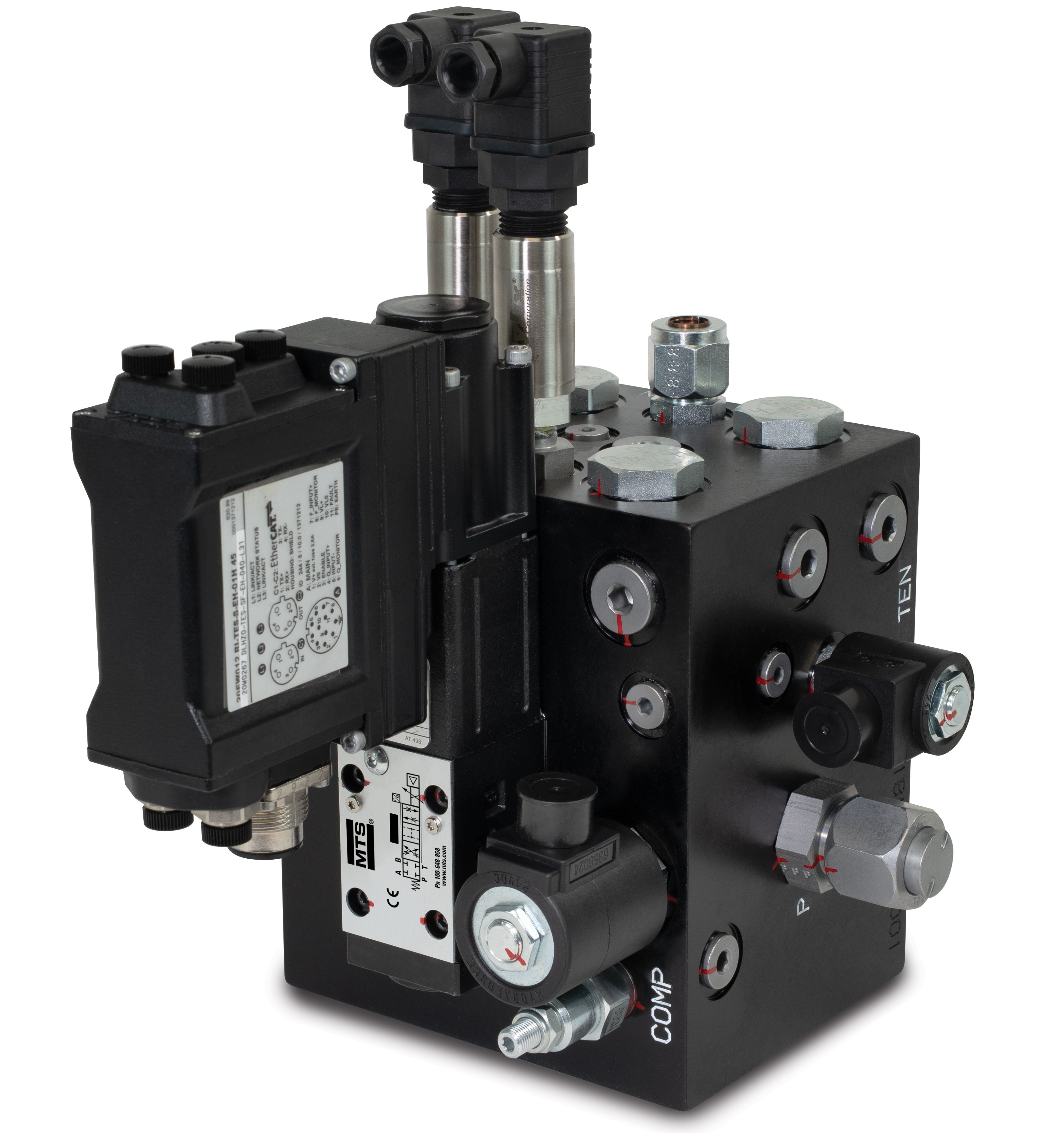

Le valvole intelligenti AC&A utilizzano dati di pressione in tempo reale per calcolare e gestire indipendentemente la pressione differenziale di ciascun attuatore, garantendo un controllo preciso del carico e un rilascio sicuro della pressione durante i blocchi di sistema. Disponibili in diverse portate fino a 40 LPM, si montano direttamente sugli attuatori MTS Duraglide in qualsiasi orientamento. Progettate per durabilità e lunga durata, le valvole AC&A sono certificate per 3000 psi e testate per 28 milioni di cicli.

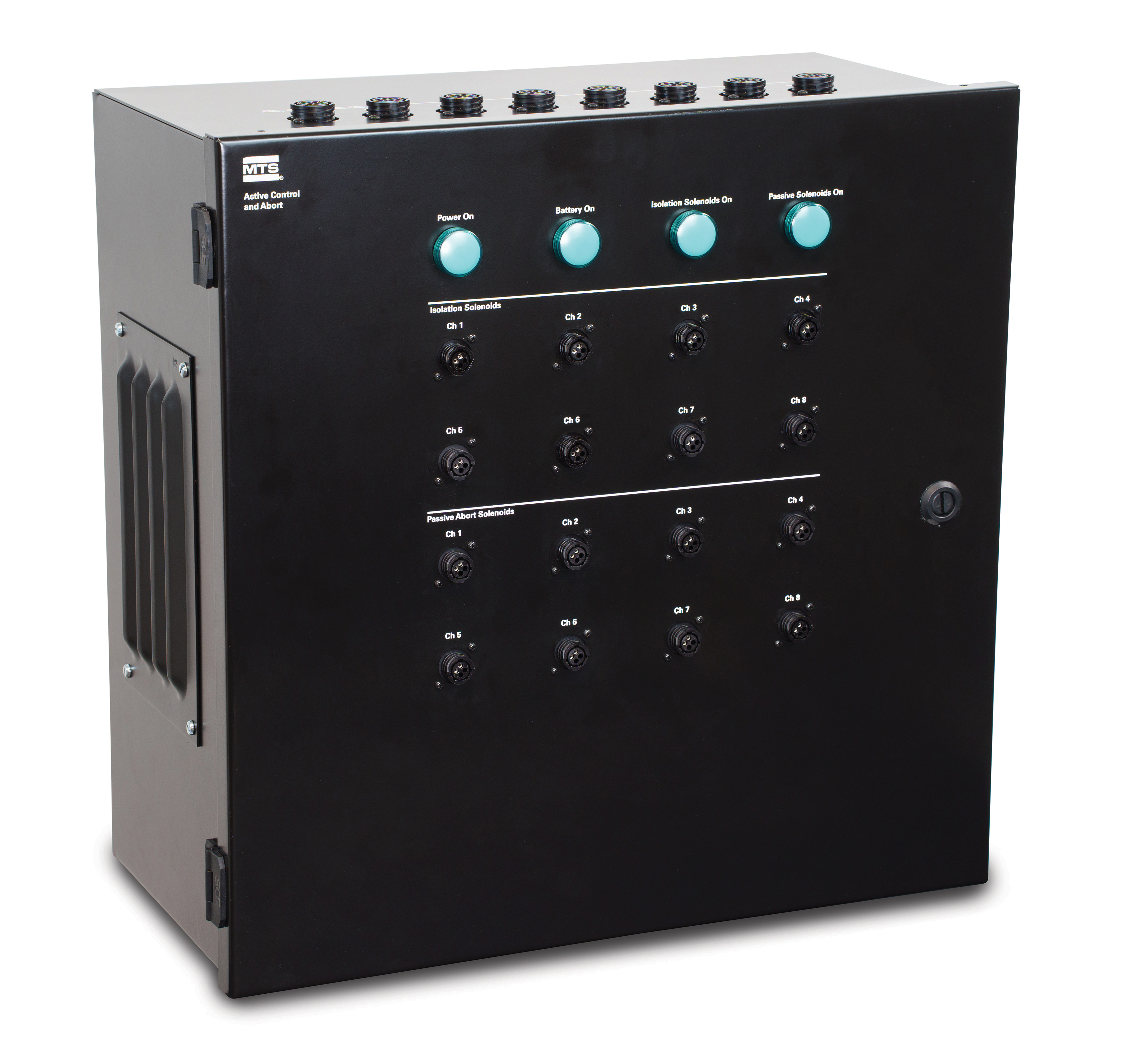

Compatti e posizionati localmente, i Signal Hub AC&A forniscono alimentazione a 24V ai solenoidi di isolamento delle valvole intelligenti e all’elettronica, con la capacità di supportare fino a 8 attuatori per hub. Il monitoraggio integrato dello stato di salute fornisce diagnostica in tempo reale delle valvole e rilevamento guasti, mentre un gruppo di continuità (UPS) garantisce uno scarico sicuro in caso di interruzione di corrente.

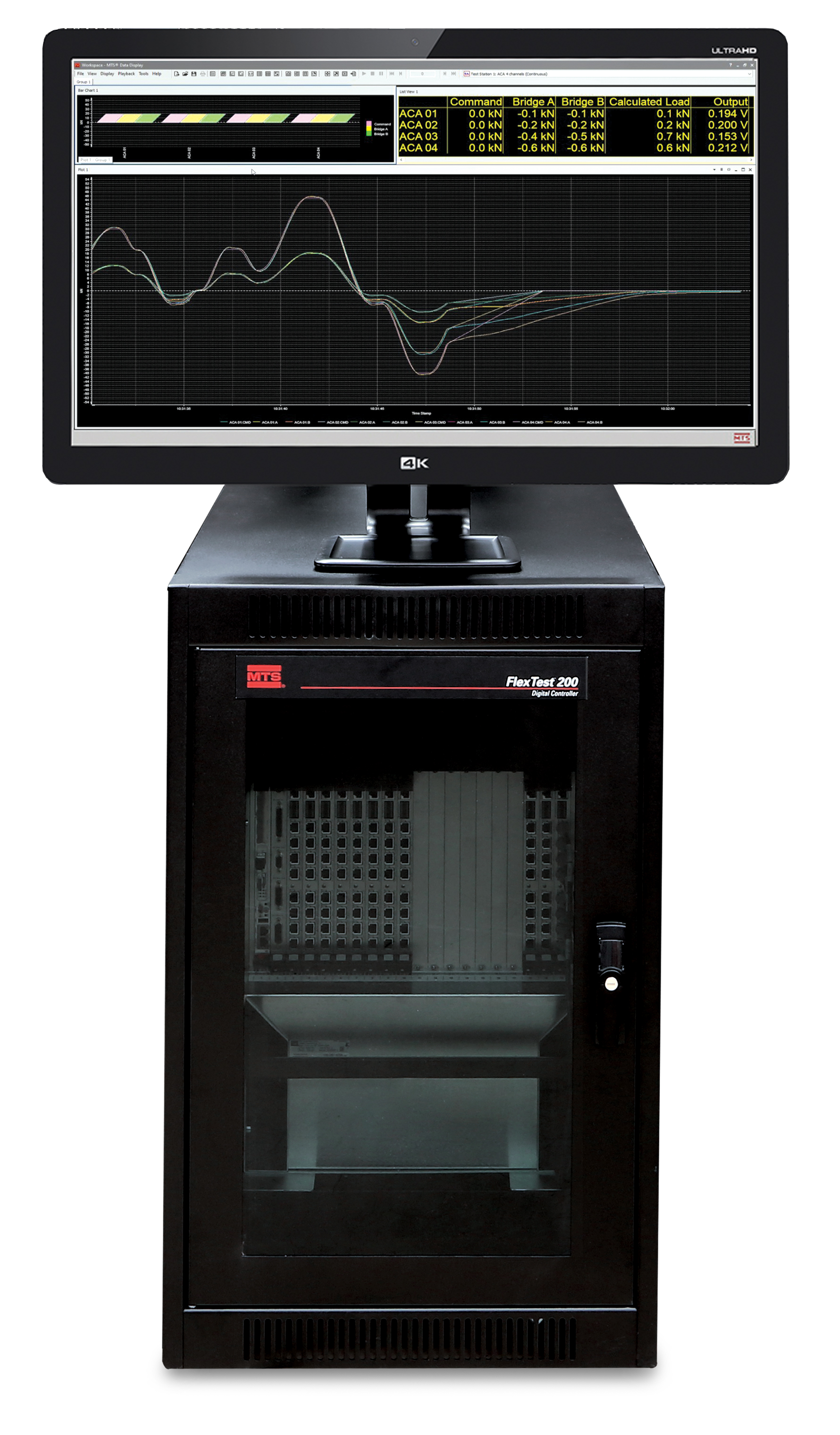

La soluzione AC&A è progettata per funzionare esclusivamente con i controller FlexTest e il software AeroPro di MTS. I versatili controller digitali FlexTest offrono velocità più elevate e densità di canali maggiori per stare al passo con le esigenze di test in continua evoluzione, e dispongono di schede hardware comuni e strumenti per l’interfaccia utente, semplificando la standardizzazione e l’ottimizzazione dei test. Il software AeroPro, che migliora la produttività, include un’interfaccia utente integrata per il controllo e l’acquisizione dati e un insieme di strumenti di ottimizzazione dei loop di controllo per accelerare anche i test strutturali più complessi.

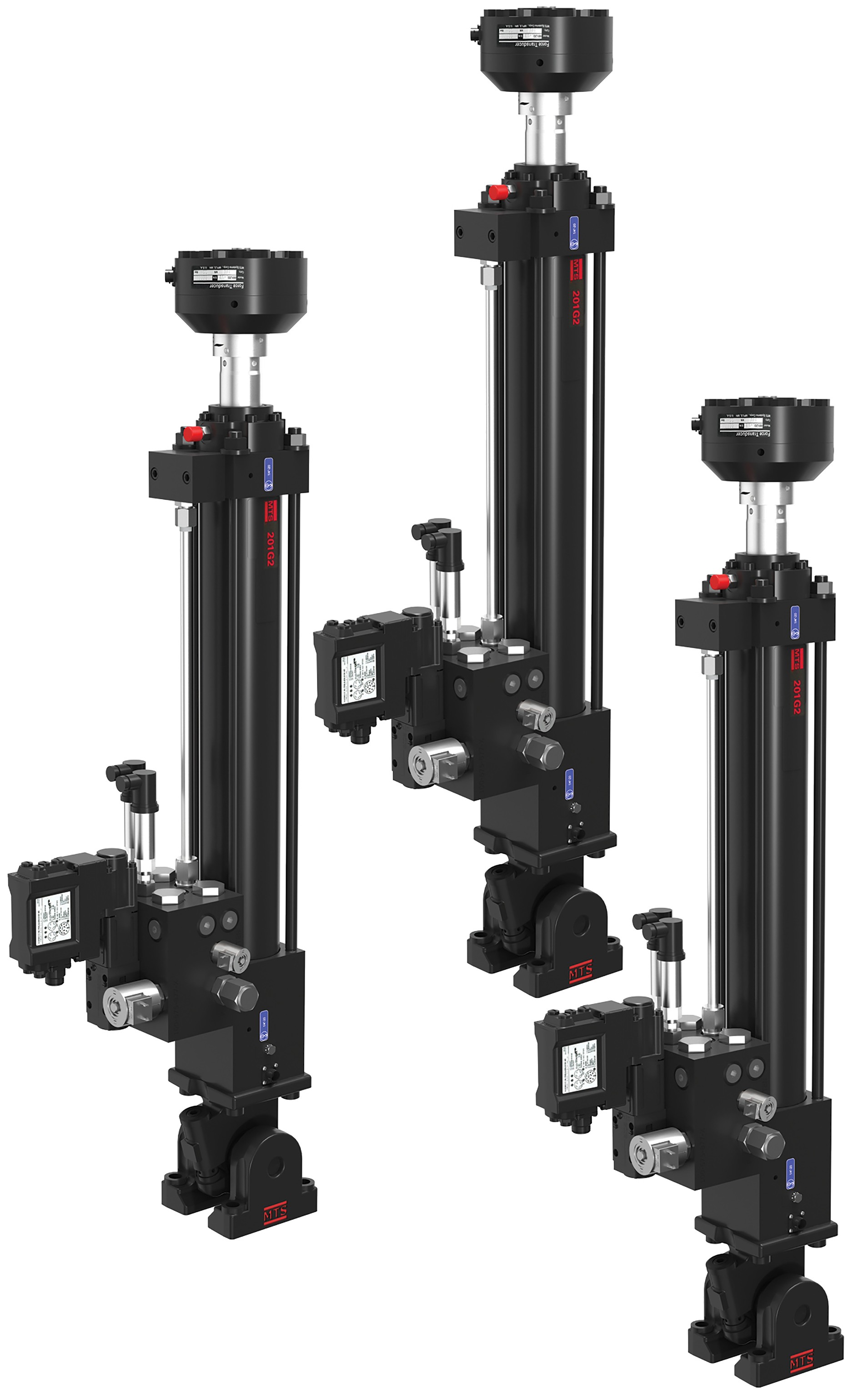

La soluzione AC&A si integra perfettamente con gli attuatori idraulici lineari di prova MTS DuraGlide, progettati per soddisfare le esigenze uniche di precisione e affidabilità dei test strutturali aerospaziali. Grazie alla tecnologia di finitura delle aste MTS SureCoat™, offrono una vita operativa più lunga, maggiore fedeltà nei test e una maggiore efficienza energetica.
