Sistemas de Teste Série 322

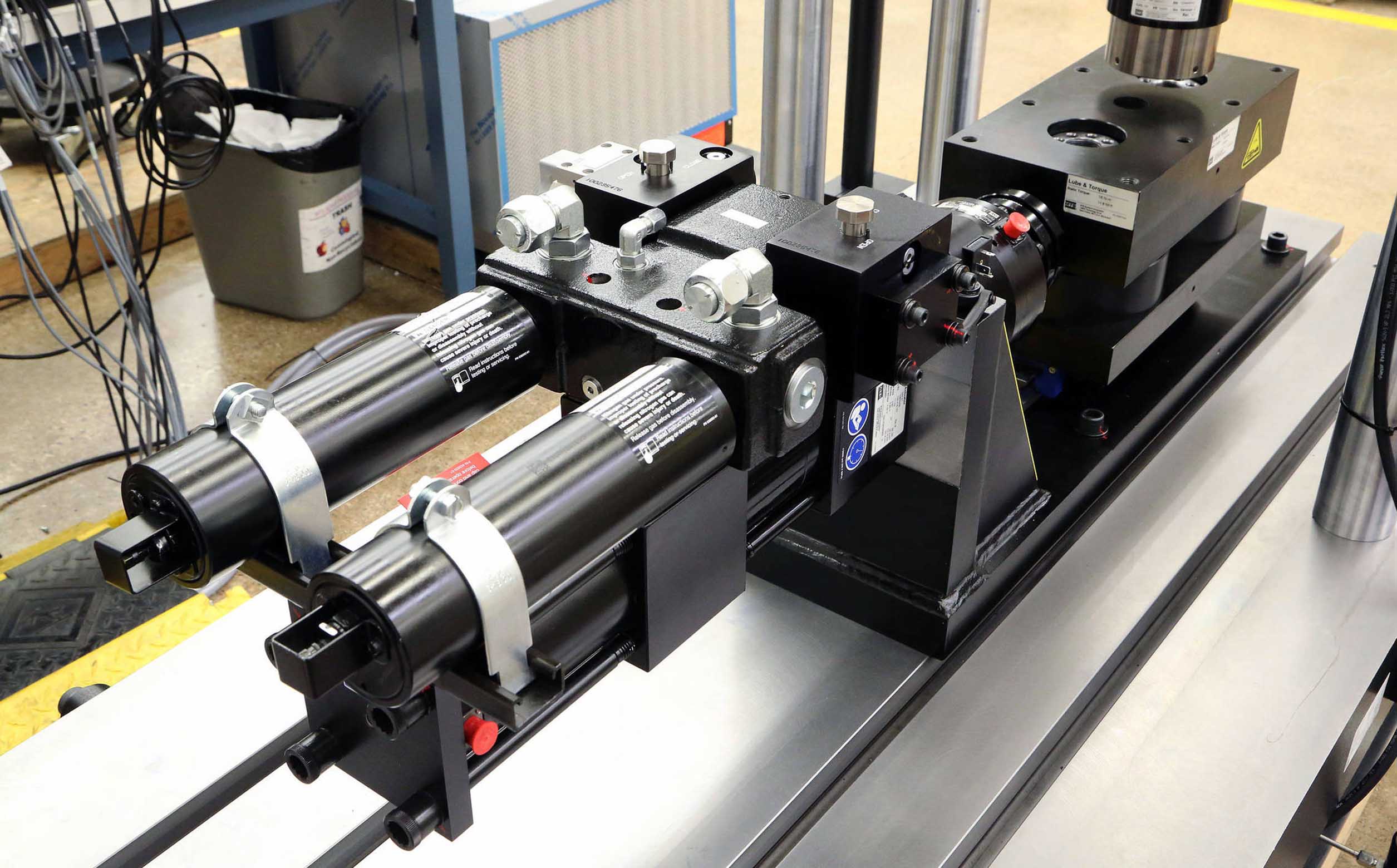

Com múltiplas opções de posição do atuador e uma segunda posição de montagem do trem de carga, este sistema de teste de mesa com ranhura T pode ser configurado para uma ampla variedade de aplicações. Ideal para testar componentes e subconjuntos.

Aplicações

Caracterização dinâmica

Corpos de prova de teste

Metais
Compósitos
Plásticos
Amortecedores
Componentes
Sub-Assemblies

Consultar informações completas do produto Solicite uma cotação

Principais recursos do produto

Easy-to-Use

Mesa com ranhuras em "T" colocadas a uma altura de trabalho conveniente para facilitar a colocação dos corpos de prova

Preciso

Duas posições de montagem do trem de carga colocam o atuador e a travessa onde você precisa deles

Recursos avançado de segurança

Travas hidráulicas opcionais para destravar e travar rapidamente a travessa

Versátil

Capaz de testar material de pequenos corpos de prova para grandes subconjuntos automotivos

Comparação de modelos

Modelo 322.21

Coeficiente Máximo de Capacidade de Força: 100 kN (22 kip)
Folga máximado corpo de prova/garra 1270 mm (50 in)
Altura da mesa: 838 mm (33 in)

Modelo 322.31

Coeficiente Máximo de Capacidade de Força: 250 kN (55 kip)
Folga máximado corpo de prova/garra 1575 mm (62 in)
Altura da mesa: 864 mm (34 in)

Modelo 322.41

Coeficiente Máximo de Capacidade de Força: 500 kN (110 kip)
Folga máximado corpo de prova/garra 2057 mm (81 in)
Altura da mesa: 984 mm (39 in)

Configurações personalizadas

Entre em contato com a MTS para opções personalizadas

Informações completas do produto

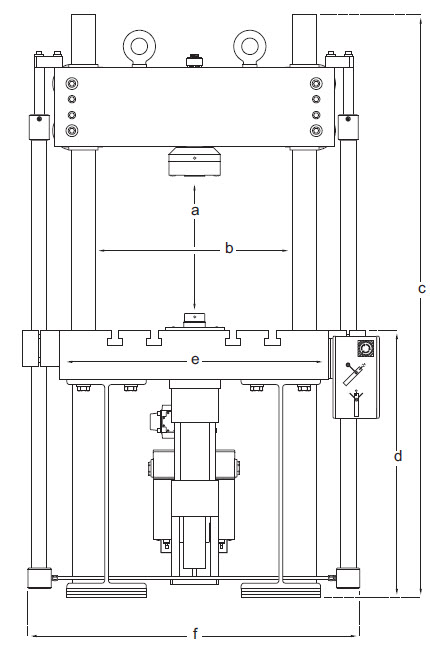

Coeficientes de fadiga, dimensões e pesos

Unidades Convencionais dos EUA

	MODELO 322.21	MODELO 322.31	MODELO 322.41
coeficiente de fadiga da unidade de carga	22 kip	55 kip	110 kip
a folga máxima do corpo de prova/garra	50.0 in	62.0 in	81.0 in
b largura entre as colunas	21.0 in	25.0 in	30.0 in
c altura — com colunas padrão²	98 in	118.5 in	144.75 in
d altura da mesa	33.0 in	34.0 in	38.7 in
e largura da mesa — lado a lado, sem elevadores	28.0 in	34.0 in	42.0 in
f largura da mesa — lado a lado, com elevadores³	34.0 in	40.0 in	48.0 in
profundidade — frontal para traseira (não mostrado)³	40.0 in	40.0 in	60.0 in
peso⁴	3000 lb	4500 lb	8500 lb

Unidades Métricas

	MODELO 322.21	MODELO 322.31	MODELO 322.41
coeficiente de fadiga da unidade de carga	100 kN	250 kN	500 kN
a folga máxima do corpo de prova/garra	1270 mm	1575 mm	2057 mm
b largura entre as colunas	533 mm	635 mm	762 mm
c altura — com colunas padrão²	2489 mm	3010 mm	3677 mm
d altura da mesa	838 mm	864 mm	984 mm
e largura da mesa — lado a lado, sem elevadores	711 mm	864 mm	1067 mm
f largura da mesa — lado a lado, com elevadores³	864 mm	1016 mm	1219 mm
profundidade — frontal para traseira (não mostrado)³	1000 mm	1000 mm	1500 mm
peso⁴	1370 kg	2050 kg	3870 kg
¹ com um Transdutor de Força Série 661 padrão e deslocamento do atuador totalmente retraído a 150 mm (6 pol).
² com um atuador montado em mesa.
³ em mesas de comprimento padrão. A posição do Módulo de Controle pode aumentar a largura e a profundidade da mesa.
⁴ Peso máximo normal com travamentos hidráulicos, elevadores hidráulicos e placa de dimensão padrão. Não inclui o peso de garras ou outros acessórios.

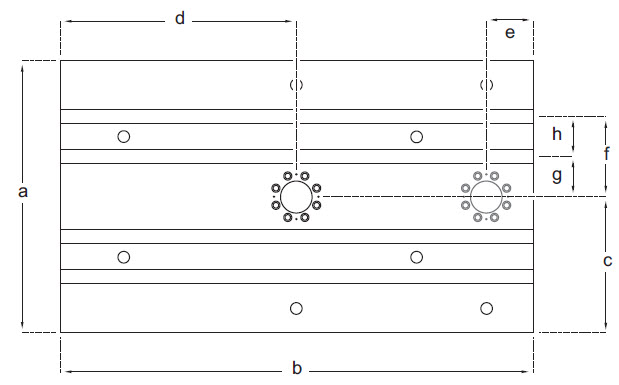

Dimensões da mesa de encaixe em T

Unidades Convencionais dos EUA

MODELO	a	b¹	c	d	e²	f	g	h
332.21	28.0 in	40.0 in	14.0 in	20.0 in	5.0 in	9.0 in	4.0 in	5.0 in
322.31	34.0 in	40.0 in	17.0 in	20.0 in	6.0 in	10.0 in	5.0 in	5.0 in
322.41	42.0 in	60.0 in	21.0 in	30.0 in	12.0 in	12.0 in	7.0 in	5.0 in

Unidades Métricas

MODELO	a	b¹	c	d	e²	f	g
332.21	711 mm	1000 mm	355.6 mm	508.0 mm	127.0 mm	228.6 mm	101.6 mm
322.31	864 mm	1000 mm	431.8 mm	508.0 mm	152.4 mm	254.0 mm	127.0 mm
322.41	1067 mm	1500 mm	533.4 mm	762.0 mm	304.8 mm	304.8 mm	177.8 mm
¹ mesas maiores estão disponíveis.
² distância para posição de montagem do segundo atuador opcional.

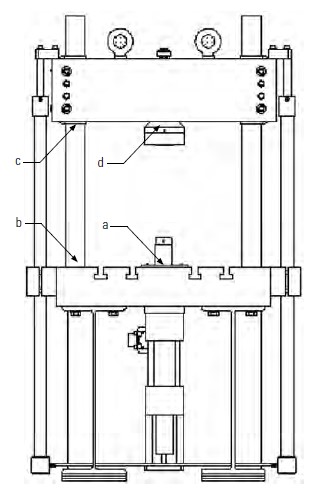

Desvios e Coeficientes das Molas

	desvios¹	322.21 22 kip/100 kN	322.31 55 kip/250 kN	322.41 110 kip/500 kN
a-b	base	0.006 in 0.15 mm	0.007 in 0.18 mm	0.008 in 0.20 mm
b-c	colunas	0.004 in 0.10 mm	0.006 in 0.20 mm	0.008 in 0.20 mm
c-d	travessa	0.005 in 0.13 mm	0.010 in 0.20 mm	0.10 in 0.25 mm
a-d	estrutura geral	0.015 in 0.38 mm	0.021 in 0.53 mm	0.026 in 0.66 mm
	coeficientes da mola1	1,5 x 106 lb/pol 2,6 x 108 N/m	2,6 x 106 lb/pol 4,6 x 108 N/m	4,2 x 106 lb/pol 7,4 x 108 N/m
¹ Determinado a cada coeficiente de fadiga da unidade de carga com a travessa içada a 50 pol (1270 mm) acima da mesa de encaixe em T.
A medição dos desvios pode variar 20% dependendo do tipo do atuador e do transdutor de força utilizados.
Para resultados mais precisos no teste de alta frequência, use uma Unidade de Carga com coeficiente de fadiga maior do que a classificação e força do atuador. (A
Unidade de Carga 322.31 com coeficiente de fadiga de 55 kip e um atuador de 22 kip será mais rígido que uma Unidade de Carga 322.21 com coeficiente de fadiga de 22 kip e
um atuador de 22 kip.)
