O Centro Tecnológico de Automoción de Galicia (CTAG) utiliza tecnologia avançada de testes de baterias MTS em seu laboratório de veículos elétricos de última geração.
Localizado na Galícia, Espanha, o Laboratório de Veículos Elétricos CTAG conta com uma variedade de bancos de teste para avaliação de chassis, grupos motopropulsores e pacotes de baterias de veículos elétricos, execução de projetos de P&D e prestação de serviços de testes para a indústria da mobilidade. A célula integrada de teste de vibração de baterias do laboratório combina uma Mesa de Simulação Multi-Axial (MAST) da MTS com uma série de sistemas de gerenciamento de bateria, simulação ambiental, comunicações e segurança para testar o desempenho, a confiabilidade e a segurança de baterias ativas por meio da aplicação simultânea de esforços mecânicos, elétricos e térmicos reais.
Um sistema MAST de seis graus de liberdade (6DOF), o software RPC® Connect, o controlador FlexTest® e a Unidade Hidráulica SilentFlo™ (HPU) fornecem uma base robusta e confiável para testes mecânicos na célula integrada de teste de vibração de bateria EV, permitindo que os clientes da CTAG realizem uma ampla gama de testes em baterias de íon-lítio com integridade, segurança e eficiência otimizadas.
Um sistema MAST de seis graus de liberdade (6DOF), o software RPC® Connect, o controlador FlexTest® e a Unidade Hidráulica SilentFlo™ (HPU) fornecem uma base robusta e confiável para testes mecânicos na célula integrada de teste de vibração de bateria EV, permitindo que os clientes da CTAG realizem uma ampla gama de testes em baterias de íon-lítio com integridade, segurança e eficiência otimizadas.

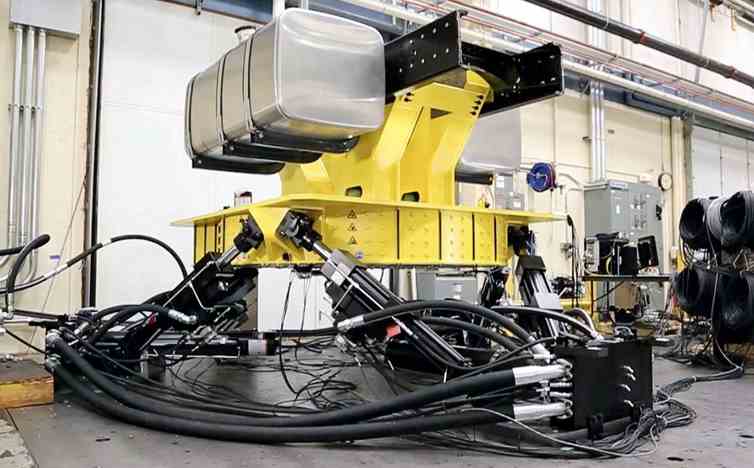

Os sistemas MAST 6DOF 353.20 são projetados para testar cargas de até 1000 kg em mesas redondas de 2 metros ou quadradas de 2,2 metros a até 200 Hz, sendo ideais para integração em câmaras ambientais e anecoicas.
O renomado software RPC Connect é utilizado para alcançar os perfis de vibração nos testes de baterias especificados na norma ISO 12405. À direita, é mostrado um teste de Densidade Espectral de Potência (PSD) que abrange vibrações gaussianas aleatórias de até 200 Hz.
Um versátil Controlador FlexTest fornece os algoritmos de controle avançados necessários para operar os sistemas MTS MAST nas altas frequências e cargas exigidas para testes de baterias. O controle por grau de liberdade e por três variáveis permite uma operação simples e um desempenho de nível mundial.
A próxima geração de SilentFlo 525 HPUs utiliza uma combinação híbrida inovadora de módulos de bomba de deslocamento digital (DDP) eficientes e módulos convencionais de bomba de prato oscilante para reduzir o consumo de energia em 35% ou mais em comparação com modelos anteriores.
