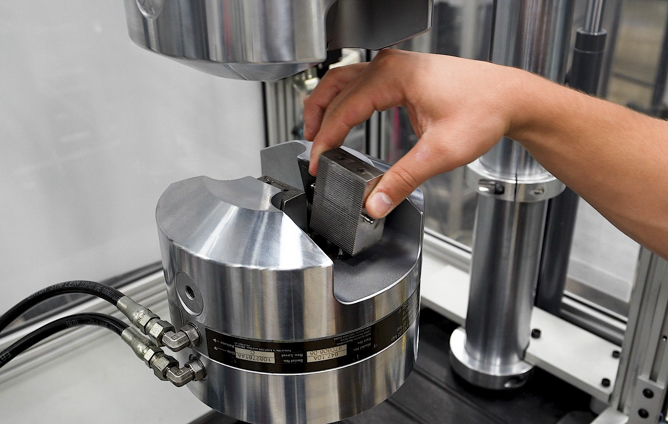

Cunhas para a série Garras de cunha hidráulica Série 647
As cunhas para as garras de cunha da Série 647 estão disponíveis em uma variedade de superfícies para atender às exigências. Elas utilizam um design exclusivo de cunha que reduz significativamente a concentração de tensão na amostra, permitindo que até mesmo compósitos muito frágeis sejam firmemente agarrados sem falhas causadas pela pressão da garra.
Aplicações
- Tensão
- Torção
- Descolamento de 180 graus
- Cisalhamento
- Compressão
- Trinca
- Fadiga
Corpos de prova de teste
- Cerâmica
- Metais
- Compósitos
- Plásticos
Normas de teste
- ASTM D3039
- ASTM D3518
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ISO 10113
- ISO 10275
- ISO 6892-1
- ISO 14129
- ISO 527-4
- ISO 527-5
- EN 2561
- EN 2597
- EN 6031
Informações completas do produto
As cunhas para as garras de cunha da série 647 vêm em uma variedade de superfícies para atender às exigências. Eles empregam um desenho de cunha único que reduz significativamente a concentração de tensão na amostra, permitindo que mesmo os compósitos mais frágeis sejam segurados com segurança sem falhas induzidas pela aderência.
As cunhas MTS 647 podem ser encomendadas com uma opção de resfriamento a água. Estas cunhas são usadas com um Kit de Resfriamento de Água que é adquirido separadamente.
As Cunhas All-Temperature Modelo 647 estão disponíveis para as garras all-temperature. Entre em contato com a MTS para informações adicionais.
Kit de resfriamento de água
Há duas versões do kit de resfriamento de água. Ambas as versões incluem mangueiras, conexões, válvulas dosadoras e um coletor que se prende magneticamente a sua estrutura de carga ou outra superfície plana de aço. Uma versão também inclui interruptores de fluxo de água. Alguns produtos MTS, como a fornalha Modelo 653, suportam a integração com os interruptores de fluxo, permitindo a proteção do equipamento no caso de uma falha no fornecimento de água. Favor verificar com um Engenheiro de Aplicações MTS para determinar se seu equipamento é compatível com o circuito de proteção do interruptor de fluxo.
- Aço com Ponta de Diamante
- Aço Serrilhado a 90°
- Aço Dente de Serra
- Surfalloy®
- Liso
- Aço com Ponta de Diamante
- Aço Serrilhado a 90°
- Surfalloy
- Liso
- Aço com Ponta de Diamante - superfície agressiva para agarrar materiais macios (aço, plástico)
- Dente de Serra - projetado para maior capacidade de retenção em testes de tração
- Surfalloy - abrasivo incorporado na superfície da cunha para testar amostras frágeis
- Serrilhado - superfície universal para metais macios em cunhas em V
Cunhas planas, redondas e em V com superfícies dentadas, Surfalloy® ou ponta de diamante para empunhaduras modelo 647.02B
|
Número da Peça* |
Perfil |
Superfície |
Altura |
Largura |
Faixa de Temperatura |
Faixa da Amostra |
|
050-507-906 |
Plano |
Dente de Serra |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
054-585-001 |
Plano |
Dente de Serra |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-907 |
Plano |
Dente de Serra |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
054-585-002 |
Plano |
Dente de Serra |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
050-507-901 |
Plano |
Dente de Serra |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
054-585-003 |
Plano |
Dente de Serra |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
054-585-004 |
Plano |
Dente de Serra |
38 mm (1.5 in) |
50.8 mm (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
13.5-20.6 mm (0.53-0.81 in) |
|
050-507-905 |
Plano |
Dente de Serra |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
18.8-25.9 mm (0.74-1.02 in) |
|
052-818-701 |
Plano** |
Dente de Serra |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-130° C (-200° F) para 315° C (600° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-917 |
Plano |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
054-585-005 |
Plano |
Surfalloy |
38 mm (1.5 in) |
50.8 mm (2.00 in) |
-40° C (-40° F) para 177° C (350° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-918 |
Plano |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
054-585-006 |
Plano |
Surfalloy |
38 mm (1.5 in) |
50.8 mm (2.00 in) |
-40° C (-40° F) para 177° C (350° F) |
7.1-14.5 mm (0.28-0.57 in) |
|
050-507-904 |
Plano |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
13.4-20.6 mm (0.53-0.81 in) |
|
052-818-702 |
Plano** |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-130° C (-200° F) para 315° C (600° F) |
0-7.1 mm (0-0.28 in) |
|
050-507-912 |
Redondo |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø10.0 mm |
|
050-507-934 |
Redondo |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø12.0 mm |
|
050-507-913 |
Redondo |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) to 177° C (350° F) |
ø15.0 mm |
|
050-507-914 |
Redondo |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø25.0 mm |
|
050-507-915 |
Redondo |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø0.5000 in |
|
050-507-916 |
Redondo |
Surfalloy |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø1.000 in |
|
050-507-908 |
Vee |
Ponta de Diamante |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø3-8.1 mm (0.12-0.32 in) Lado, ø9.4 mm (0.37 in) Topo |
|
050-507-909 |
Vee |
Ponta de Diamante |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø8.9-10.9 mm (0.35-0.43 in) Lado, ø15.2 mm (0.60 in) Topo |
|
050-507-910 |
Vee |
Ponta de Diamante |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø14-18 mm (0.55-0.71 in) Lado, ø20.8 mm (0.82 in) Topo |
|
050-507-911 |
Vee |
Ponta de Diamante |
38 mm (1.5 in) |
25.4 mm (1.0 in) |
-40° C (-40° F) para-40° C (-40° F) to 177° C (350° F) |
ø20.1-22.9 mm (0.79-0.90 in) Lado, ø27.2 mm (1.07 in) Topo |
* O conjunto de cunhas consiste em um conjunto correspondente de quatro cunhas.
** Resfriado a Água
Surfalloy é uma marca registrada da Alloying Surfaces, Inc.
Cunhas planas, redondas e em V com superfícies de ponta de diamante, Surfalloy® ou serrilhadas para empunhaduras modelo 647.10
|
Número da Peça* |
Perfil |
Superfície |
Altura |
Largura |
Faixa de Temperatura |
Faixa da Amostra |
|
041-842-101 |
Plano |
Ponta de Diamante |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
046-198-604 |
Plano |
Ponta de Diamante |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
041-842-102 |
Plano |
Ponta de Diamante |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-603 |
Plano |
Ponta de Diamante |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) para 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-610 |
Plano |
Ponta de Diamante |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) para 177° C (350° F) |
11.4-18.9 mm (0.45-0.75 in) |
|
041-842-109 |
Plano |
Ponta de Diamante |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
046-198-606 |
Plano |
Ponta de Diamante |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) para 177° C (350° F) |
17-25.4 mm (0.67-1.0 in) |
|
046-838-702 |
Plano** |
Ponta de Diamante |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
0-7.6 mm (0-0.3 in) |
|
046-838-701 |
Plano** |
Ponta de Diamante |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-838-713 |
Plano** |
Ponta de Diamante |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
041-842-108 |
Plano |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
0-7.6 mm (0-0.30 in) |
|
046-198-602 |
Plano |
Surfalloy |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-7.6 mm (0-0.3 in) |
|
041-842-111 |
Plano |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
046-198-601 |
Plano |
Surfalloy |
63.5 mm (2.5 in) |
76.2 mm x (3.0 in) |
-40° C (-40° F) para 177° C (350° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
041-842-121 |
Plano |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
11.7-19.1 mm (0.46-0.75 in) |
|
046-838-705 |
Plano** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F)) |
0-7.6 mm (0-0.3 in) |
|
046-838-706 |
Plano** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
7.1-14.2 mm (0.28-0.56 in) |
|
041-842-134 |
Redondo |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
ø12.0 mm |
|
041-842-132 |
Redondo |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
ø0.5000 in |
|
041-842-135 |
Redondo |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
ø15.0 mm |
|
041-842-133 |
Redondo |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x 1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
ø0.7500 in |
|
041-842-136 |
Redondo |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
ø20.0 mm |
|
041-842-149 |
Redondo |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
ø1.0000 in |
|
046-838-714 |
Redondo** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
ø0.5000 in |
|
046-838-715 |
Redondo** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
ø0.7500 in |
|
046-838-716 |
Redondo** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
ø12.0 mm |
|
046-838-717 |
Redondo** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
ø15.0 mm |
|
046-838-718 |
Redondo** |
Surfalloy |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) |
ø20.0 mm |
|
041-842-103 |
Vee |
Serrilhado |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
ø5.8-10.2 mm (0.23-0.4 in) Lado, ø11.9 mm (0.47 in) Topo |
|
041-842-104 |
Vee |
Serrilhado |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
ø10.9-12.7 mm (0.43-0.5 in) Lado, ø16.5 mm (0.65 in) Topo |
|
041-842-107 |
Vee |
Serrilhado |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
Sem Carga Lateral, ø12.7-19.0 mm (0.5-0.7 in) Topo |
|
041-842-110 |
Vee |
Serrilhado |
63.5 mm (2.5 in) |
44.5 mm x (1.75 in) |
-40° C (-40° F) para 177° C (350° F) |
Sem Carga Lateral, ø17-22.9 mm (0.67-0.9 in) Topo |
|
046-838-703
046-838-704 |
Vee** Vee** |
Serrilhado Serrilhado |
63.5 mm (2.5 in) 63.5 mm (2.5 in) |
44.5 mm x (1.75 in) 44.5 mm x (1.75 in) |
-130° C (-200° F) para 315° C (600° F) -130° C (-200° F) para 315° C (600° F) |
ø5.8-10.2 mm (0.23-0.4 in) Lado, ø11.9 mm (0.47 in) Topo ø16.5 mm (0.65 in) Topo |
* The wedge set assembly consists of a matched set of four wedges.
** Water Cooled
Surfalloy is a registered trademark of Alloying Surfaces, Inc.
Cunhas planas, redondas e em V com superfícies de ponta de diamante, Surfalloy® ou serrilhadas para empunhaduras modelo 647.25
|
Número da Peça* |
Perfil |
Superfície |
Altura |
Largura |
Faixa de Temperatura |
Faixa da Amostra |
|
041-842-201 |
Plano |
Ponta de Diamante |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
046-198-804 |
Plano |
Ponta de Diamante |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-202 |
Plano |
Ponta de Diamante |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
046-198-806 |
Plano |
Ponta de Diamante |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
041-842-203 |
Plano |
Ponta de Diamante |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-805 |
Plano |
Ponta de Diamante |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
045-966-201 |
Plano** |
Ponta de Diamante |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) para 315° C (600° F) |
1-11.9 mm (0.04-0.47 in) |
|
045-966-202 |
Plano** |
Ponta de Diamante |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) para 315° C (600° F) |
6.1-17 mm (0.24-0.67 in) |
|
045-966-204 |
Plano** |
Ponta de Diamante |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) para 315° C (600° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-801 |
Plano |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-10.1 mm (0-0.40 in) |
|
041-842-207 |
Plano |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
046-198-817 |
Plano |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-208 |
Plano |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
046-198-802 |
Plano |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
6.1-17 mm (0.24-0.67 in) |
|
041-842-209 |
Plano |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
046-198-803 |
Plano |
Surfalloy |
89 mm (3.5 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
15-25.9 mm (0.59-1.02 in) |
|
045-966-205 |
Plano** |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) para 315° C (600° F) |
1-11.9 mm (0.04-0.47 in) |
|
041-842-234 |
Redondo |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø0.5000 in |
|
041-842-231 |
Redondo |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø15.0 mm |
|
041-842-232 |
Redondo |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø20.0 mm |
|
041-842-235 |
Redondo |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø1.0000 in |
|
041-842-233 |
Redondo |
Surfalloy |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø30.0 mm |
|
041-842-206 |
Vee |
Serrilhado |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø6.4-10.2mm (0.25-0.4 in) Lado, 13.5 mm (0.53 in) Top |
|
041-842-204 |
Vee |
Serrilhado |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para |
ø10.7-16.8 mm (0.42-0.66 in) Lado, 19.9 mm (0.78 in) Topo |
|
041-842-205 |
Vee |
Serrilhado |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-40° C (-40° F) para |
ø16.8-20.0mm (0.66-0.79 in) Lado, 26.2 mm (1.03 in) Topo |
|
045-966-206 |
Vee** |
Serrilhado |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) para 315° C (600° F) |
ø6.4-10.2mm (0.25-0.4 in) Lado, 13.5 mm (0.53 in) Topo |
|
045-966-207 |
Vee** |
Serrilhado |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) para 315° C (600° F) |
ø10.7-16.8 mm (0.42-0.66 in) Lado, 19.9 mm (0.78 in) Topo |
|
045-966-203 |
Vee** |
Serrilhado |
89 mm (3.5 in) |
50.8 mm x (2.0 in) |
-130° C (-200° F) para 315° C (600° F) |
ø16.8-20.0mm (0.66-0.79 in) Lado, 26.2 mm (1.03 in) Topo |
* O conjunto de cunhas consiste em um conjunto correspondente de quatro cunhas.
** Resfriado a Água
Surfalloy é uma marca registrada da Alloying Surfaces, Inc.
Cunhas planas e em V com superfícies de ponta de diamante, Surfalloy® ou serrilhadas para empunhaduras modelos 647.50, 647.100 e 647.250
Garras Modelo 647.50
|
Número da Peça* |
Perfil |
Superfície |
Altura |
Largura |
Faixa de Temperatura |
Faixa da Amostra |
|
047-641-606 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-10.9 mm |
|
047-641-607 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
048-966-303 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) para 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
047-641-608 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
048-966-304 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) para 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
047-641-609 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
30.5-41.4 mm (1.20-1.63 in) |
|
048-966-305 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) para 177° C (350° F) |
30.5-41.4 mm (1.20-1.63 in) |
|
047-641-610 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
40.6-51.6 mm (1.60-2.03 in) |
|
048-966-306 |
Plano |
Ponta de Diamante |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) para 177° C (350° F) |
40.6-51.6 mm (1.60-2.03 in) |
|
047-641-611 |
Plano |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-10.9 mm |
|
048-966-307 |
Plano |
Surfalloy |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) para 177° C (350° F) |
0-10.9 mm |
|
047-641-612 |
Plano |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
10.2-21.1 mm (0.40-0.83 in) |
|
047-641-613 |
Plano |
Surfalloy |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
048-966-301 |
Plano |
Surfalloy |
95.3 mm (3.75 in) |
203.2 mm x (8.0 in) |
-40° C (-40° F) para 177° C (350° F) |
20.3-31.2 mm (0.80-1.23 in) |
|
047-641-601 |
Vee |
Serrilhado |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø6.4-12.7 mm (0.25-0.50in) Lado, 15.5 mm (0.61 in) Topo |
|
047-641-602 |
Vee |
Serrilhado |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø15.2-18.3 mm (0.60-0.72 in) Lado, 24.4 mm (0.96 in) TTopo |
|
047-641-603 |
Vee |
Serrilhado |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø24.1-25.1 mm (0.95 - 0.99 in) Lado, 33.5 mm (1.32 in) Topo |
|
047-641-604 |
Vee |
Serrilhado |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø33.0 mm (1.30 inch) Lado, 42.4 mm (1.67 in) Topo |
|
047-641-605 |
Vee |
Serrilhado |
95.3 mm (3.75 in) |
101.6 mm x (4.0 in) |
-40° C (-40° F) para 177° C (350° F) |
ø41.9 mm (1.65 in) Lado, 51.3 mm (2.02 in) Topo |
* O conjunto de cunhas consiste em um conjunto correspondente de quatro cunhas.
Surfalloy é uma marca registrada da Alloying Surfaces, Inc.
Garras Modelo 647.100
|
Número da Peça* |
Perfil |
Superfície |
Altura |
Largura |
Faixa de Temperatura |
Faixa da Amostra |
|
053-137-403 |
Plano |
Ponta de Diamante |
127 mm (5.0 in) |
127 mm (5.0 in) |
-18° C (0° F) para 65° C (150° F) |
0.00-23 mm |
|
053-137-402 |
Plano |
Ponta de Diamante |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) para 65° C (150° F) |
23-45 mm |
|
053-137-401 |
Plano |
Ponta de Diamante |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) para 65° C (150° F) |
45-67 mm |
|
053-137-407 |
Vee |
Serrilhado |
127 mm (5.0 in) |
127 mm (5.0 in) |
-18° C (0° F) para 65° C (150° F) |
ø6.0-9.9 mm (0.24-0.39 in) Lado, 9.9 mm (0.39 in) TTopo |
|
053-137-406 |
Vee |
Serrilhado |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) para 65° C (150° F) |
ø9.9-20.8 mm (0.39-0.82 in) Lado, 25.1 mm (0.99 in) Topo |
|
053-137-405 |
Vee |
Serrilhado |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) para 65° C (150° F) |
ø25.1-29.8 mm (0.99-1.16 in) Lado, 44.4 mm (1.74 in) Topo |
|
053-137-404 |
Vee |
Serrilhado |
414 mm (16.2 in) |
444 mm x (17.5 in) |
-18° C (0° F) para 65° C (150° F) |
ø44.4-50.8 mm (1.75-2.0 in) Lado, 63.5 mm (2.50 in) Topo |
* O conjunto de cunhas consiste em um conjunto correspondente de quatro cunhas.
Garras Modelo 647.250
|
Número da Peça* |
Perfil |
Superfície |
Altura |
Largura |
Faixa da Amostra |
|
057-367-101 |
Plano** |
Ponta de Diamante |
165 mm (6.50 in) |
305 mm (12.00 in) |
0-29.5 mm (0-1.16 in) 26.8-54 mm (1.06-2.16 in) 51.8-79 mm (2.04-3.11 in) 76.8-104 mm (3.02-4.09 in) |
|
057-367-102 |
Vee** |
Serrilhado |
165 mm (6.50 in |
305 mm (12.00 in) |
30-44.0/57.2 mm (1.18-1.73/2.25 in) 55.8-68.9/80.5 mm (2.20-2.71/3.17 in) 78.6-93.7/104 mm (3.10-3.69/4.09 in) |
|
057-367-103 |
Plano & Vee |
Ponta de Diamante & Serrilhado |
165 mm (6.50 in) |
305 mm (12.00 in) |
Inclui as cunhas planas e em V descritas acima e um único conjunto de revestimentos. |
* O conjunto de cunhas consiste em um conjunto correspondente de quatro cunhas.
**Faixa de corpos de prova compatível utilizando diferentes revestimentos com um único conjunto de cunhas.
APROVEITE AO MÁXIMO O SEU INVESTIMENTO
Nossos especialistas estão aqui para ajudar você a continuar com sua operação
Produtos, peças ou acessórios relacionados
Sistemas de Teste Servo-hidráulicos Landmark®
Sistemas de Teste Eletromecânico Criterion®
Procurando por mais produtos?
Acesse o localizador de solução
